在现代网络架构中，MLAG（Multi-Chassis Link Aggregation）、堆叠（Stacking）和LACP（Link Aggregation Control Protocol）是三种重要的技术，它们用于提高网络可用性、性能和可扩展性。本文瑞哥将深入探讨这些技术的原理、应用以及如何配置它们来构建强大的网络基础设施。
让我们直接开始！

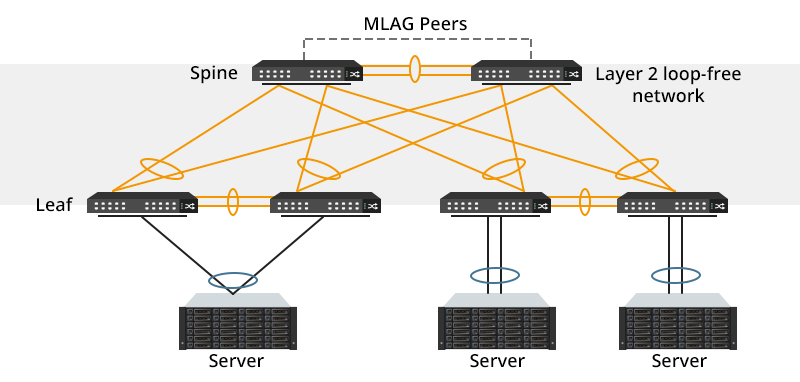

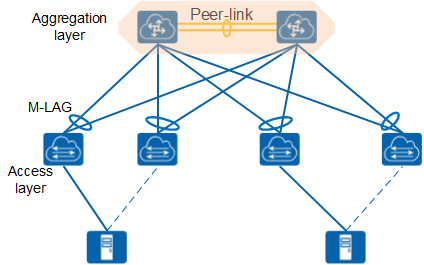

MLAG
MLAG（Multi-Chassis Link Aggregation）是一种用于提高网络冗余性和负载均衡的技术。它通常用于数据中心和企业网络中，允许多个交换机之间协同工作，以创建一个逻辑的聚合连接。
以下是MLAG的一些关键特点和工作原理：
特点：
冗余性提高：MLAG允许在一个交换机失效时无缝切换到另一个交换机，确保网络可用性。
负载均衡：流量可以在多个连接之间均匀分布，避免瓶颈并提高性能。
无单点故障：由于有多个交换机，没有单一交换机会成为网络的单点故障。
工作原理：
MLAG通常涉及两个交换机，它们之间通过专用连接相互通信。
各个服务器或设备连接到这两个交换机，形成冗余路径。
MLAG协议确保数据在两个交换机之间同步，并确保冲突的数据包被正确处理。
当一个交换机失效时，另一个交换机会接管流量处理，确保网络继续正常运行。
?记忆技巧：MLAG（多机箱链路聚合组）是一种非标准协议，旨在实现多个网络设备之间的链路聚合。MLAG的主要目的是提供系统级冗余，以确保在一个设备或机箱发生故障时，另一个设备可以接管，从而保持网络的可用性。

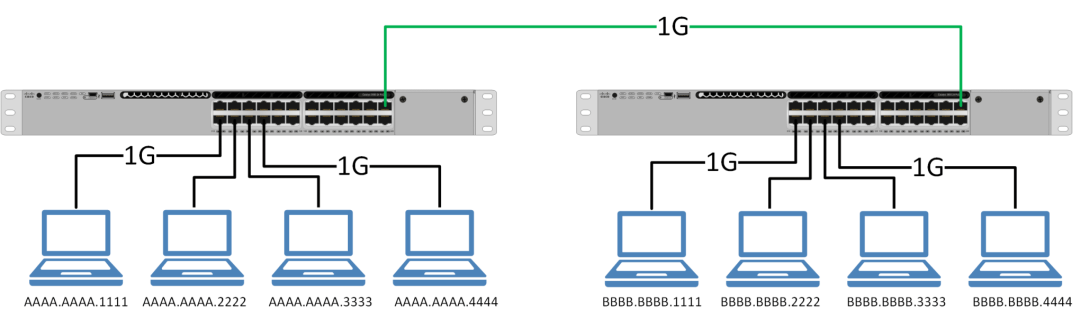

堆叠
堆叠（Stacking）是一种将多个物理交换机连接成一个逻辑单元的技术。这使得管理和配置网络变得更加简单，同时也提供了高可用性和性能。
以下是堆叠技术的关键特点和工作原理：
特点：
单一管理域：堆叠后的交换机被视为一个单一设备，可以通过一个管理界面进行配置和监控。
共享资源：堆叠允许多个交换机共享资源，例如端口和带宽，以提高性能和可扩展性。
冗余性增强：堆叠提供了冗余连接，使得在一个交换机故障时可以无缝切换到另一个。
工作原理：
堆叠通常使用专用堆叠电缆连接多个交换机。
一台交换机被指定为主交换机，其他交换机成为成员。
主交换机负责管理和分配资源，成员交换机执行主交换机的指令。
如果主交换机故障，成员交换机中的一台将自动升级为新的主交换机，确保继续正常运行。
?记忆技巧：交换机堆叠允许多个交换机在物理上连接在一起，形成一个堆叠。这些堆叠的交换机被视为一个单一的逻辑交换机，简化了管理，并提供了高可用性。堆叠通常通过专用堆叠电缆连接，形成一个物理和逻辑上的单元。
LACP
LACP（Link Aggregation Control Protocol）是一种用于在网络设备之间建立和维护链路聚合的协议。它允许设备合并多个物理链路，提供更高的带宽和冗余性。
以下是LACP的关键特点和工作原理：
特点：
带宽增加：LACP允许多个链路并行工作，提供更大的带宽。
冗余性提高：如果一个链路故障，数据会自动通过其他链路流动，确保网络可用性。
动态配置：LACP可以动态配置，适应网络拓扑变化。
工作原理：
设备之间配置LACP后，它们会交换LACP数据包以协商可用的链路并建立聚合组。
LACP会监视链路的状态，如果某个链路故障或被添加，它会相应地更新聚合组。
数据流量将根据LACP的协商规则在可用链路之间进行分布。
?记忆技巧：LACP（链路聚合控制协议）是一个符合IEEE 802.3ad标准的协议，用于将多个物理端口捆绑成一个逻辑通道。LACP允许网络设备通过发送LACP数据包来协商和管理链接捆绑，以提高带宽和冗余性。
应用场景
MLAG常用于数据中心网络，确保高可用性和负载均衡，特别是在虚拟化环境中。
堆叠通常用于企业网络，简化管理和提供高性能。
LACP可以在各种网络环境中使用，包括企业和数据中心，以提供更高的带宽和冗余性。
MLAG 与 LACP
LACP（链路聚合控制协议）和MLAG（多机箱链路聚合组）虽然实现了相似的目标，即链路聚合以提高带宽和冗余性，但它们在一些方面有一些不同之处。下面是何时使用LACP的一些情况：
自动化配置和维护：LACP提供了更自动化的方法来配置和维护链路聚合组（LAG）。启用LACP的端口可以自动配置到LAG中，无需手动干预。这意味着当您添加或删除成员链路时，LACP会自动适应变化，而不需要重新配置整个组。
跨供应商兼容性：LACP是一个IEEE标准（802.3ad），因此它在不同供应商的网络设备之间具有更广泛的兼容性。这意味着您可以在混合供应商的网络环境中使用LACP，而不必担心兼容性问题。相比之下，MLAG通常是特定供应商的专有实现，可能不够跨平台兼容。
数据包丢失最小化：LACP的一项重要功能是在链路故障时迅速将故障链路从LAG中删除，从而减少数据包丢失。这种自动故障检测和恢复功能对于需要高可用性的网络非常重要。
与不同设备合作：如果您的网络包括来自不同供应商的设备，LACP通常是更安全的选择，因为它具有更好的跨供应商兼容性，能够与各种设备顺利合作。
LACP通常更适合在需要自动化配置和维护、跨供应商兼容性以及降低数据包丢失的情况下使用。然而，在某些特定情况下，特别是当您的网络只包含特定供应商的设备并且对高可用性要求非常高时，MLAG也可以是一个有效的解决方案。选择哪种方法取决于您的具体网络需求和环境。
堆叠和LACP
堆叠：
设备级可靠性：堆叠允许将多个物理交换机连接在一起，形成一个逻辑单元。这意味着它增强了设备级可靠性。如果一个交换机故障，其他交换机可以继续工作，从而提高了整个交换机组的可用性。
单一管理域：堆叠后的交换机被视为一个单一的逻辑设备，可以通过一个管理界面进行配置和监控。这简化了管理。
堆叠电缆连接：堆叠需要物理连接，通常通过专用堆叠电缆连接，形成一个物理和逻辑上的单元。
LACP（链路聚合控制协议）：
链路级可靠性：LACP主要用于链路聚合，即将多个物理端口捆绑成一个逻辑通道，以提高链路级可靠性和带宽。它的主要目标是提高链路的可靠性，而不涉及设备级冗余。
端口级配置：LACP需要在每个端口上启用LACP，然后配置它们成为一个聚合组。您需要明确指定哪些端口属于同一个聚合组，以便它们可以一起工作。
适用于链路聚合：LACP用于将多个物理端口捆绑在一起以增加带宽和冗余性。它通常用于服务器与交换机之间的连接，以提供更高的吞吐量。
堆叠和LACP都是用于提高网络性能和可用性的技术，但它们解决了不同的层次和问题。堆叠主要关注设备级可靠性和管理简化，而LACP关注链路级可靠性和带宽扩展。根据网络需求，您可以选择使用其中一个或两者结合使用，以实现更高级别的网络可用性和性能。
示例配置
以下是一个示例配置MLAG和LACP的网络设备的配置片段：
### 配置MLAG1. 创建MLAG域：```markdown Switch-A(config)# mlag domain 1 Switch-B(config)# mlag domain 1
配置MLAG接口：
Switch-A(config)# interface mlag1 Switch-A(config-if)# peer-link Switch-A(config-if)# mlag domain 1 Switch-A(config-if)# exit
添加服务器接口到MLAG域：
Switch-A(config)# interface ethernet1/1 Switch-A(config-if)# mlag 1 Switch-A(config-if)# exit
配置LACP
创建LACP组：
Switch(config)# interface port-channel 1 Switch(config-if)# lacp mode active Switch(config-if)# lacp key 100 Switch(config-if)# exit
配置物理接口并将其添加到LACP组：
Switch(config)# interface range ethernet1/1-2 Switch(config-if-range)# channel-group 1 mode active Switch(config-if-range)# exit
这个示例演示了如何配置MLAG和LACP来提高网络的可用性和性能。在实际应用中，配置将根据网络设备和拓扑的具体情况而有所不同。
常见面试题
1、可以使用LACP端口创建灵活的交换机堆叠吗？堆叠和LACP可以同时配置吗？
堆叠端口和LACP是两种不同的技术，它们解决了不同的问题。堆叠端口用于将多个交换机连接在一起，形成一个逻辑堆叠。这并不涉及链路聚合，而是用于简化管理和增加端口容量。LACP是用于链路聚合的协议，用于增加链路的带宽和冗余性。它们可以同时配置，但通常用于不同的用途。在某些情况下，可以在堆叠中配置LACP以增加链路的可靠性和带宽。
2、交换机堆叠后是否需要配置LACP功能？
需要根据特定的网络需求来决定是否配置LACP功能。交换机堆叠本身不需要LACP来实现，因为堆叠是一个不同的概念，它用于将多个交换机视为一个逻辑设备。然而，如果您需要在堆叠中进一步增加链路的带宽和冗余性，可以考虑在堆叠中配置LACP。这取决于您的网络设计和性能需求。
3、MLAG函数可以用于堆叠吗？MLAG 是可堆叠交换机的替代品吗？
MLAG（多机箱链路聚合组）和堆叠是不同的技术。MLAG主要用于在不同的网络设备之间实现链路聚合，以提供高可用性和负载均衡。堆叠是一种将多个物理交换机连接在一起以形成一个逻辑单元的技术，用于简化管理和增加端口容量。MLAG通常不用于堆叠，而是用于构建跨多台交换机的聚合连接。堆叠通常使用堆叠协议而不是MLAG。不同供应商的设备可能支持不同的堆叠和MLAG选项。
4、交换机支持堆叠，但不支持MLAG。适用于什么场景？
如果您的网络需要增加端口容量，同时需要简化管理，那么交换机堆叠是一个合适的选择。堆叠允许多个交换机看起来像单个逻辑设备，简化了配置和监控。它适用于各种网络环境，特别是需要大量端口的场景。在堆叠中，您可以通过配置适当的冗余和链路聚合来提高可用性和性能。不支持MLAG的情况下，您可以使用堆叠来实现类似的功能，但需要配置LACP来实现冗余。
结论
MLAG、堆叠和LACP是现代网络架构中的关键技术，它们可以显著提高网络的可用性、性能和可扩展性。通过正确配置和管理这些技术，组织可以构建强大而稳定的网络基础设施，满足不断增长的业务需求。
请注意，本文只是对这些技术的简要介绍和示例配置。在实际应用中，需要详细考虑网络的具体要求和设备特性，以确保最佳性能和可用性。
