VMware vSphere新建集群和设置高可用性的方法（图文教程）

之前已经与大家分享过高可用和双机热备的相关知识， VMware vSphere的最重要的群集功能（高可用和双机热备），而用户对于‘高可用’是为了服务的连续性和数据的安全性。今天就来分享一下VMware vSphere新建集群和设置高可用性的方法。

一、VMware vSphere高可用性的优势

1、VMware vSphere高可用性（HA）是以一群ESXi服务器为主的群集功能，主要是目的是当虚拟机运行的主机发生故障时能及时转移主机，避免长时间的停机。

2、vSphere HA 利用配置为群集的多台 ESXi 主机，为虚拟机中运行的应用程序提供快速中断恢复和具有成本效益的高可用性。

3、vSphere HA通过在群集内的其他主机上重新启动虚拟机，防止服务器故障，持续监控虚拟机并在检测到故障时对其进行重新设置，防止应用程序故障。

4、与其他群集解决方案不同，vSphere HA 提供基础架构并使用该基础架构保护所有工作负载，无需在应用程序或虚拟机内安装特殊软件，所有工作负载均受 vSphere HA 保护，配置 vSphere HA 之后，不需要执行操作即可保护新虚拟机，它们会自动受到保护。

二、VMware vSphere新建群集的优势

1、建立VMware vSphere群集的优势

简述：多台电脑组成的集合就称为集群，集群的目的就是将计算机的负担分配到多台主机上，或是当运行某一个服务的物理服务器弹出问题时，让另一台服务器接手这些服务。在VMware vSphere中，将多台ESX物理服务器组成一个集群，在这个集群中某台服务器出现故障时，这台服务器上运行的虚拟机可用自动迁移到其他可用的ESX服务器上，从而保障业务的不间断运行。

方式：集群就是把所有的ESX/ESXi组织起来，形成一个大的资源池，所有的虚拟机可在池中的任意主机上自由移动，并且Cluster可做到快速扩容和HA故障冗余；所以Cluster是服务器虚拟化通往数据中心的必备功能。

2、关于VMwarevSphere集群分类：DRS集群、HA集群和DPM集群。

HA：高可用性，用于意外故障切换，当监控到Cluster中有主机意外故障时，会自动在其他主机上启动故障主机上之前承载的虚拟机。

DRS：分布式资源调度，用于动态调整Cluster中ESX主机负载，自动把负载较重的主机上的虚拟机通过VMotion迁移到负载较轻的主机上，最终达到整个Cluster中的主机资源消耗平衡。

DPM：分布式电源管理，用于在负载较轻时，把虚拟机动态“集中”到Cluster中的少部分主机上，然后把其他ESX/ESXi主机待机，以节省电力消耗，等负载较大时，再重新唤醒之前待机的主机。

三、VMware vSphere新建群集的方法步骤

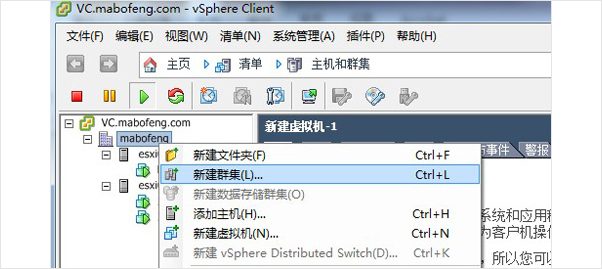

1、进入vSphere Client，右击数据中心或文件夹，然后在弹出的快捷菜单中选择“新建群集”，如图1

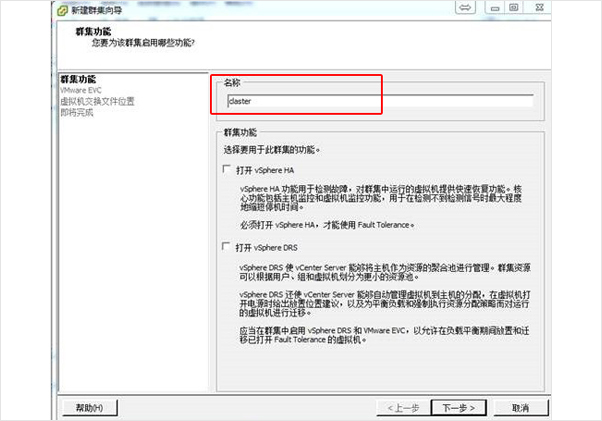

2、对‘新建集群’命名。该名称显示在vSphere Client 清单面板中。如图2

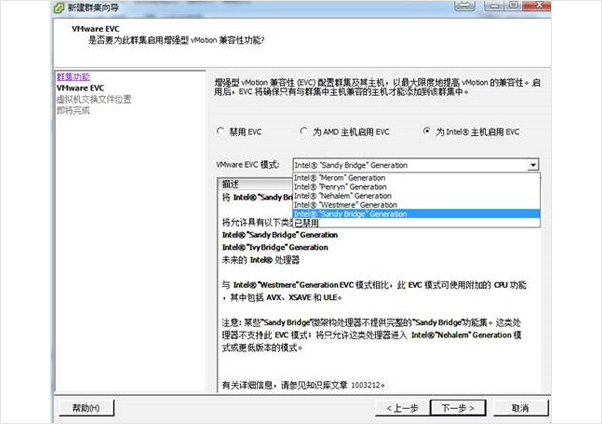

3、下一步进入‘VMware EVC’，启用增强型vMotion兼容性 (EVC)，并选择它应以何种模式运行。在这里可以看到EVC所支持的AMD和Inter的CPU类型。不过要注意的是，即便使用EVC，也不能将Intel服务器上的虚机迁移到AMD主机上。所以EVC只有三个选项：禁用、Intel或者AMD。如图3

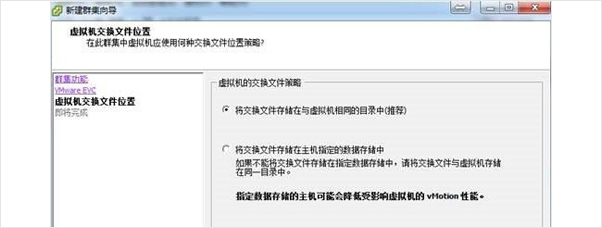

4、在‘虚拟机交换文件位置’，选择‘将交换文件存储与虚拟机相同的目录中’，或者将交换文件存储在主机指定的数据存储中（主机-本地交换）。单击“下一步”。如图4

5、单击“完成”按钮以完成群集的创建，新群集不包括任何主机或虚拟机，完成建立群集后，从下图中可以看到，该名称显示在vSphere Client 清单面板中。如图5

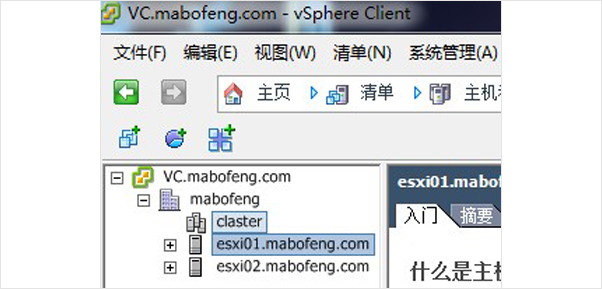

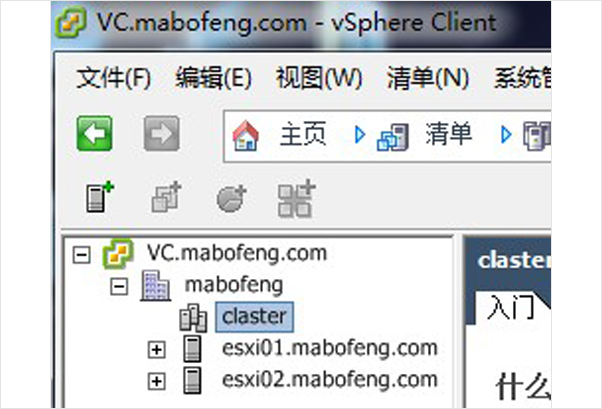

6、添加ESXi主机，可以从清单或列表视图中选择主机或者将主机拖至目标群集对象。如图6

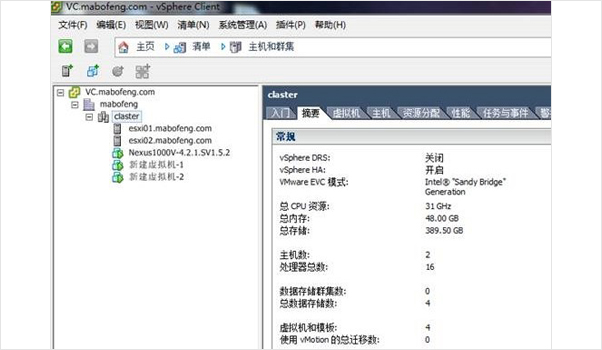

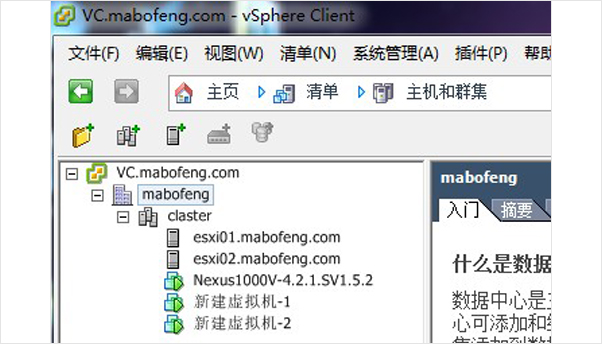

7、用户可以将所有的主机都拖至目标群集对象。如图7

四、VMware vSphere高可用性的设置方法和步骤

vSphere HA可以将虚拟机及其所驻留的主机集中在群集内，从而为虚拟机提供高可用性。群集中的主机均会受到监控，如果发生故障，故障主机上的虚拟机将在备用主机上重新启动，创建 vSphere HA 群集时，会自动选择一台主机作为首选主机，首选主机可与 vCenter Server 进行通信，并监控所有受保护的虚拟机以及从属主机的状态。可能会发生不同类型的主机故障，首选主机必须检测并相应地处理故障。首选主机必须可以区分故障主机与处于网络分区中或已与网络隔离的主机，首选主机使用网络和数据存储检测信号来确定故障的类型。

在设置HA之前，要确保每台ESXi主机都有管理网络冗余，并且vSphere HA检测信号数据存储数目为1，少数要求数目。

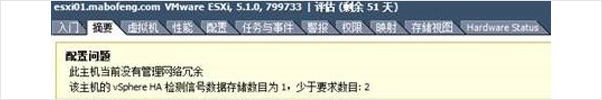

如果不满足其要求，则会在配置HA的过程中提示配置问题，如下图：如图8

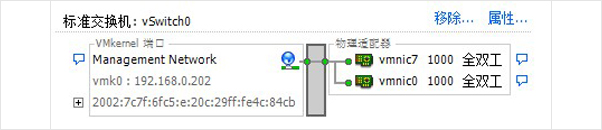

要确保管理网络冗余，也可以使用多个管理网络，管理网络冗余如下图：如图9

确认所有虚拟机及其配置文件都驻留在共享存储器上，确认主机配置为具有该共享存储器的访问权限，以便可以使用群集中的不同主机打开虚拟机电源，当设置好管理网络和存储后，下面我们就开建立HA群集配置。

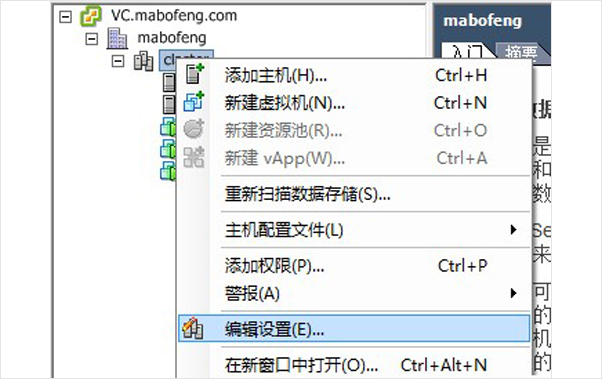

1、右键单击群集，然后单击编辑设置。如图10

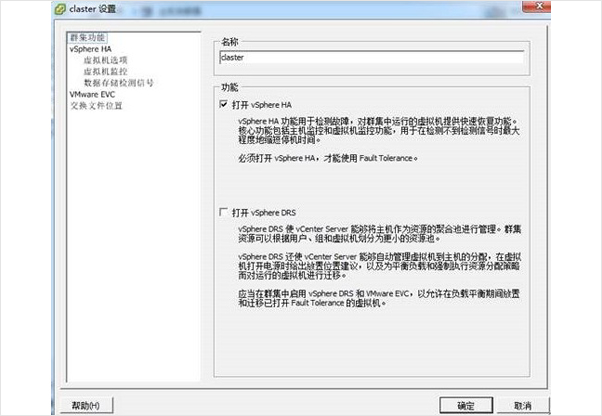

2、在群集的“设置”对话框中，您可以修改群集的 vSphere HA（和其他）设置。在“群集功能”页上，选择打开 vSphere HA。如图11

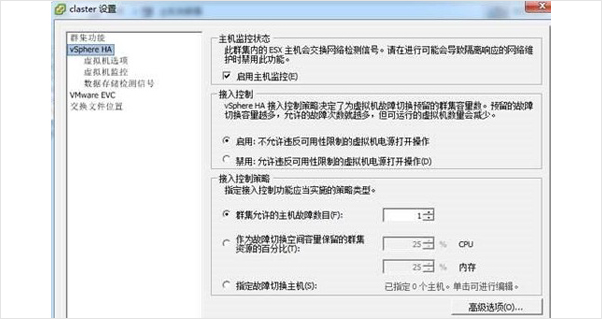

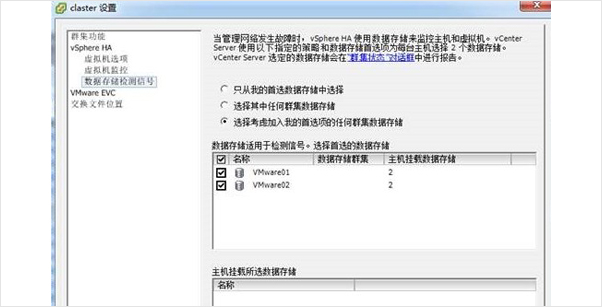

3、根据需要为群集配置 vSphere HA 设置主机监控状态、接入控制、虚拟机选项、虚拟机监控和数据存储检测信号等功能。如图12

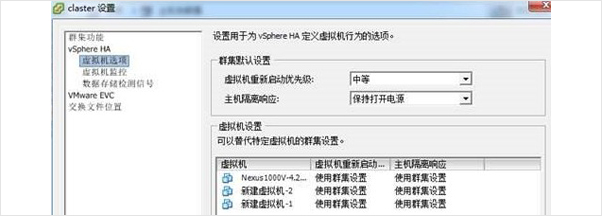

4、默认虚拟机设置控制虚拟机的重新启动顺序（虚拟机重新启动优先级）以及在主机之间失去网络连接时 vSphere HA 的响应方式（主机隔离响应）。这些设置适用于主机发生故障或主机隔离时群集内的所有虚拟机。此外，也可以为特定虚拟机配置异常。如图13

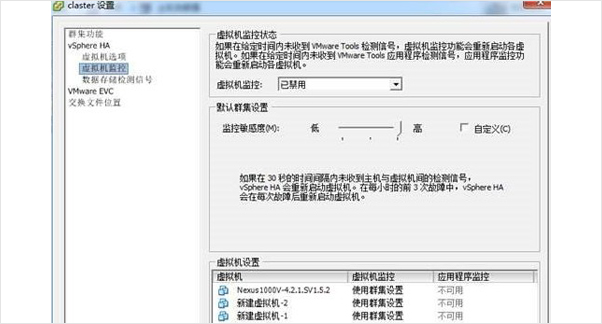

5、如果在设置的时间内没有收到单个虚拟机的 VMware Tools 检测信号，虚拟机监控将重新启动该虚拟机，同样，如果没有收到虚拟机正在运行的应用程序的检测信号，应用程序监控也可以重新启动该虚拟机，可以启用虚拟机监控功能，并配置 vSphere HA 监控无响应时的敏感度。

在默认群集设置里可以配置监控敏感度的级别，高敏感度监控可以更快得出已发生故障的结论，然而，如果受监控的虚拟机或应用程序实际上仍在运行，但由于资源限制等因素导致未收到检测信号，高敏感度监控可能会错误地认为此虚拟机发生了故障，低敏感度监控会延长实际故障和虚拟机重置之间服务中断的时间，检测到故障后，vSphere HA会重置虚拟机，重置可确保这些服务仍然可用，为了避免因非瞬态错误而反复重置虚拟机，默认情况下，在某个可配置的时间间隔内将对虚拟机仅重置三次，在对虚拟机执行过三次重置后，指定的时间结束之前，vSphere HA 不会在后续故障出现后进一步尝试重置虚拟机，可以使用每个虚拟机的最大重置次数自定义设置来配置重置次数。

监控灵敏度高时，故障时间间隔30（秒），重置期为1 小时，监控灵敏度中时，故障时间间隔60（秒），重置期为24小时，监控灵敏度低时，故障时间间隔120（秒），重置期为7天，在默认群集设置中，左右调整按钮来控制监控灵敏度。如图14
