目的

zabbix本身可以通过SNMP协议对交换机等网络设备进行监控，本文针对H3C交换机设备进行zabbix监控项配置指导，旨在指导技术人员操作实施网络设备的监控

前提条件

1、已获取到环境的zabbix Server节点的IP地址。

2、已获取到环境zabbix Server节点的root用户密码。

3、环境zabbix Server节点服务均正常，能够正常访问交换机。

4、环境zabbix Server节点安装snmpwalk工具(直接yum安装即可)

操作步骤

配置交换机开启SNMP协议

<H3C>system-view
[H3C]snmp-agent
[H3C]snmp-agent sys-info version v2
[H3C]snmp-agent community read public
[H3C]snmp-agent trap enable
[H3C]snmp-agent target-host trap address udp-domain 192.168.10.10 udp-port 161 params securityname public v2c

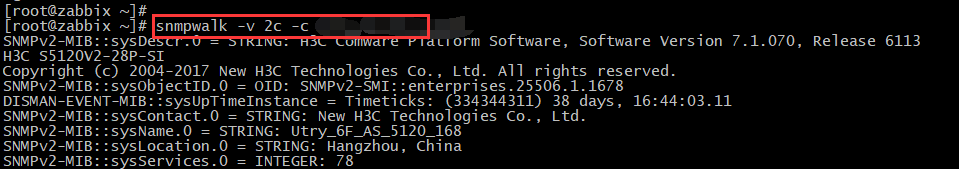

验证是否可以远程获取OID信息

snmpwalk -v 2c -c public your-switch-ip

CPU使用率、温度、电源状态OID获取

CPU使用率

用getif软件或MIB手册获取相关OID，1.3.6.1.4.1.25506.2.6.1.1.1.1.6

说明：MIB手册上的OID并没有子节点，需要通过snmpwalk查询过滤出有值的数据，获取子节点值

snmpwalk -v 2c -c public your-switch-ip 1.3.6.1.4.1.25506.2.6.1.1.1.1.6 | grep -v 0$

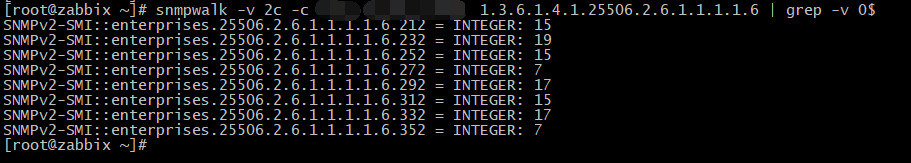

snmpwalk查询结果

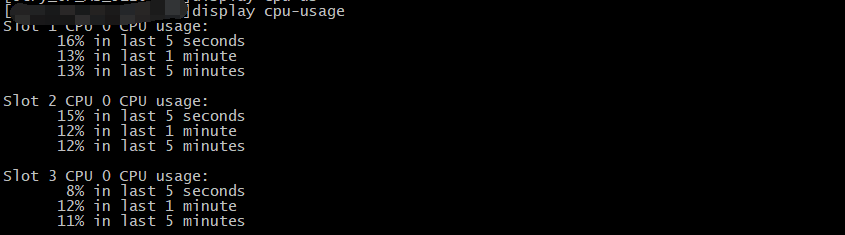

 交换机上查询结果，图中只是展示部分

 因此：

1.3.6.1.4.1.25506.2.6.1.1.1.1.6.212是slot1的CPU使用率

1.3.6.1.4.1.25506.2.6.1.1.1.1.6.232是slot2的CPU使用率

1.3.6.1.4.1.25506.2.6.1.1.1.1.6.252是slot3的CPU使用率

 以此类推

 温度

查询MIB手册或getif获取OID，1.3.6.1.4.1.25506.2.6.1.1.1.1.12

snmpwalk -v 2c -c public your-switch-ip  1.3.6.1.4.1.25506.2.6.1.1.1.1.12 |grep -v 65535$

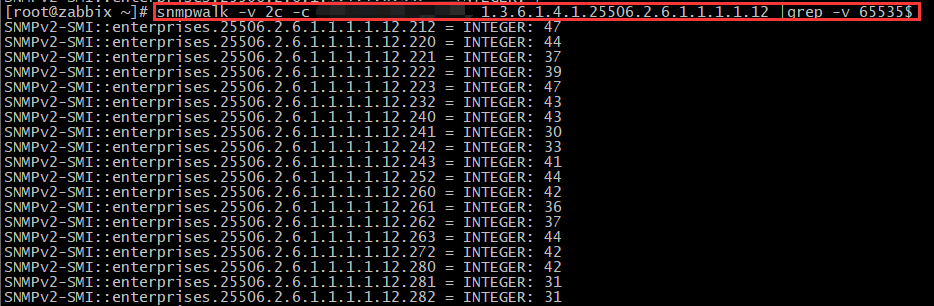

snmpwalk查询结果(部分)

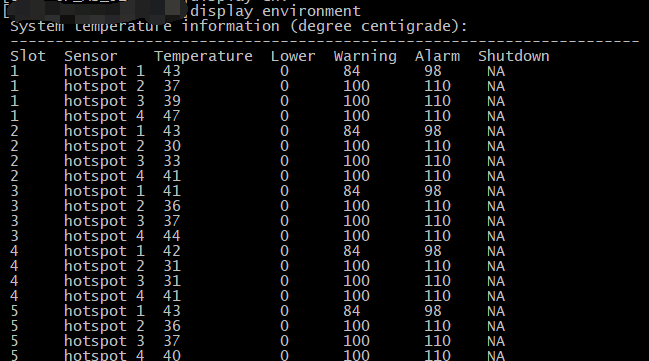

 交换机查询结果(部分)

 经过对比可以获取OID对应设备的子节点信息：

电源状态

查询MIB手册或使用getif获取OID，1.3.6.1.4.1.25506.8.35.9.1.2.1.2

snmpwalk -v 2c -c public your-switch-ip 1.3.6.1.4.1.25506.8.35.9.1.2.1.2

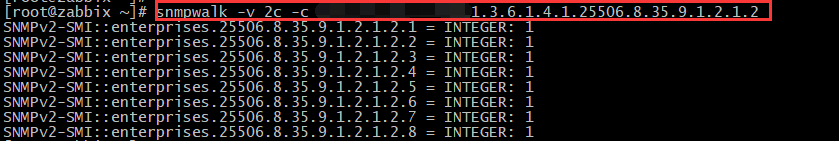

snmpwalk查询结果

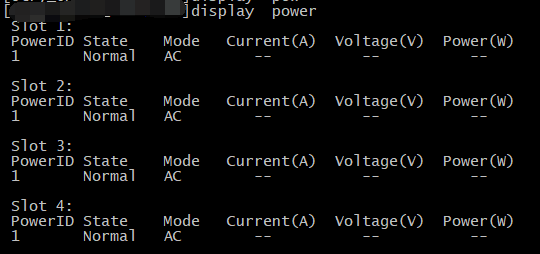

 交换机查询结果(部分)：

 因此，可以获取电源状态OID对应的设备的子节点信息：

1.3.6.1.4.1.25506.8.35.9.1.2.1.2.1 是slot1的电源状态

1.3.6.1.4.1.25506.8.35.9.1.2.1.2.2 是slot2的电源状态

Web端配置

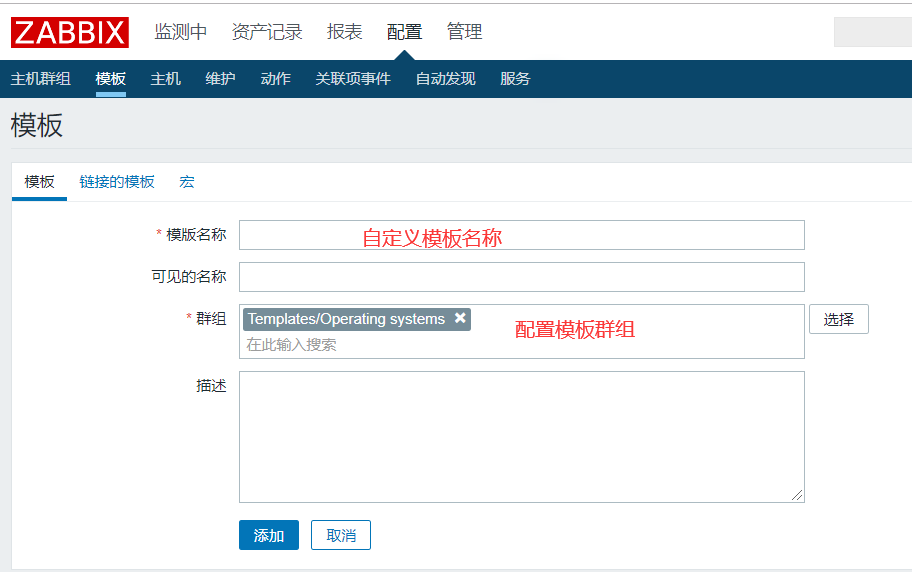

配置模板

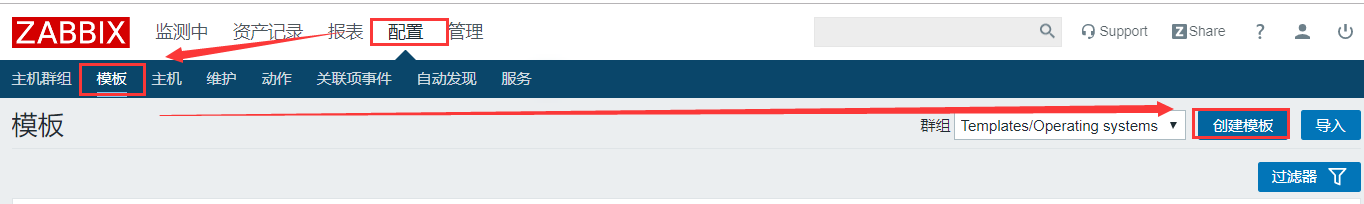

配置--->模板--->创建模板

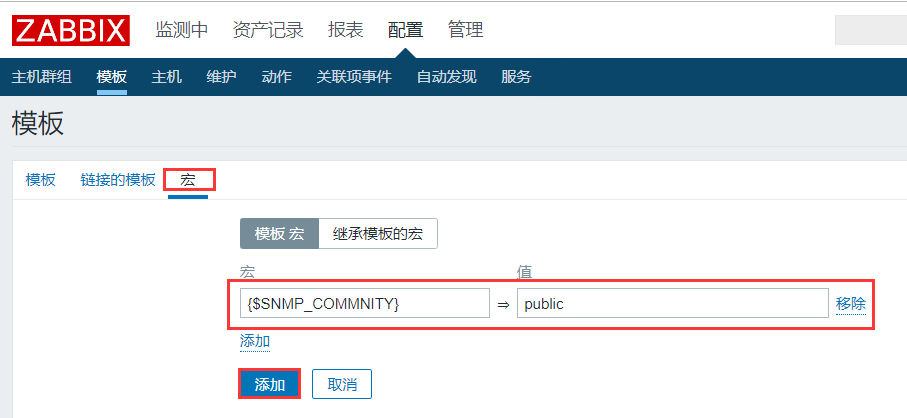

 配置模板宏

进入宏，添加交换机SNMP配置的团体名

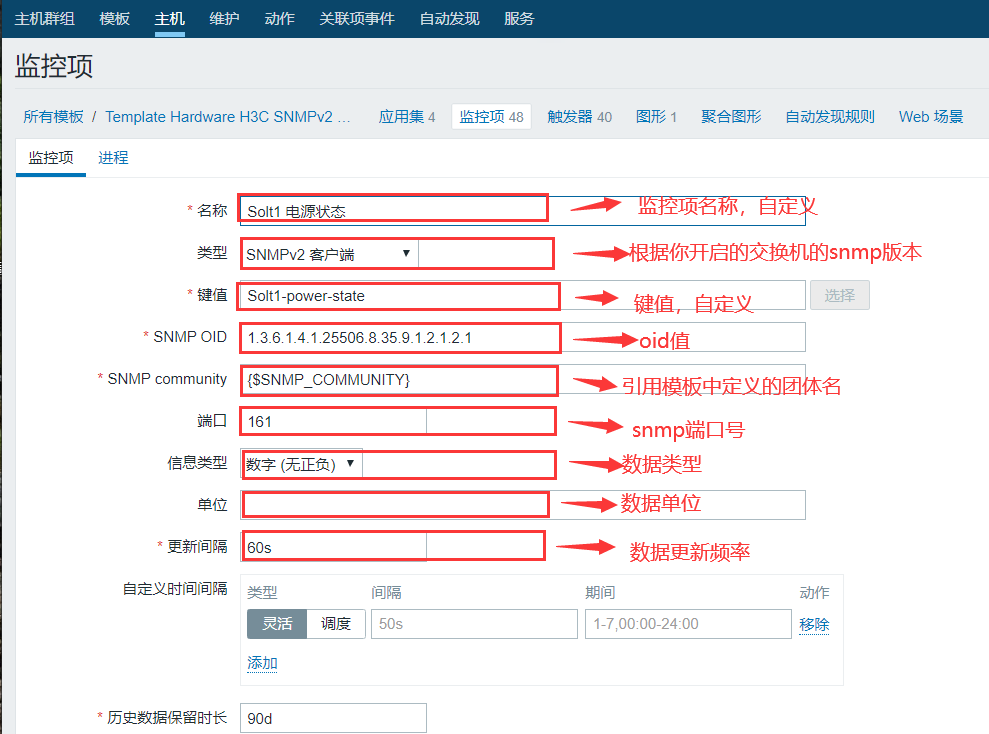

配置监控项

以Slot1电源状态为例

 接下来是、图形、触发器等等，就不一一配置了

说明：根据需求，建议关闭不相关监控项，以减少无用监控项以及Zabbix压力
