模块的接口类型LC，SC，FC 分别代表什么意思？

版权

在这里插入图片描述

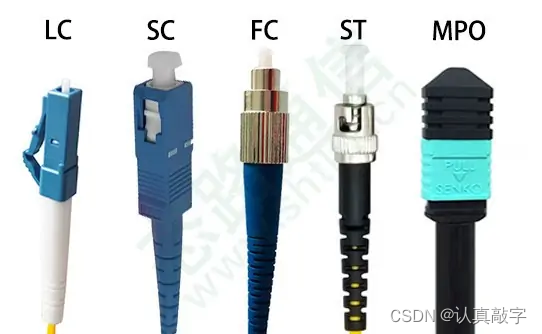

FC：圆形带螺纹，常用于用于光纤配线架

ST：圆形卡口，常用于光纤配线架

SC：卡接式方形（大方口），常用于光纤收发器和GBIC光模块

LC：小方口，常用于连接SFP光模块和预端接模块盒

MPO：使用精密模具成型在MT插针中，用于高密度应用领域。

ST、SC、FC、LC光纤接头区别?

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类常见的几种光纤跳线接口

各种光纤接口类型介绍

光纤接头

FC 圆型带螺纹(配线架上用的最多)

ST 卡接式圆型

SC 卡接式方型(路由器交换机上用的最多)

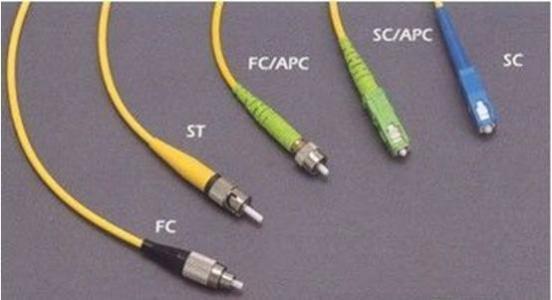

PC 微球面研磨抛光

APC 呈8度角并做微球面研磨抛光

MT-RJ 方型,一头双纤收发一体( 华为8850上有用)

光纤模块:一般都支持热插拔,

GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型

SFP 小型封装GBIC,使用的光纤为LC型

使用的光纤:

单模: L ,波长1310 单模长距LH 波长1310,1550

多模:SM 波长850

SX/LH表示可以使用单模或多模光纤

在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下

“/”前面部分表示尾纤的连接器型号

“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头

“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

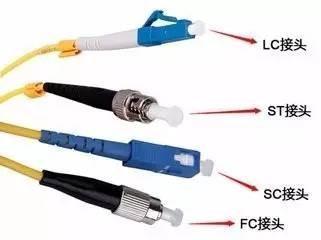

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图

/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。

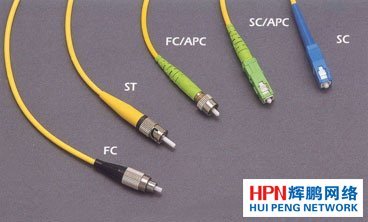

市场上常见的光纤跳线有以下几种接头：SC、ST、FC、LC，相信很多入门者和小编一样，面对各种英文缩写也是我只认识他们，却不知道如何区别，下面请跟小编一起学习如何区分他们吧！

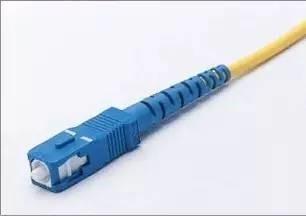

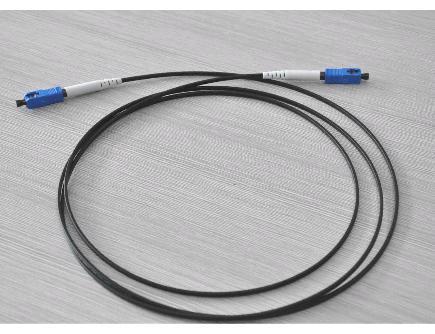

1、SC接头

SC接头外壳为矩形，与SC耦合器相连接，采用直接插拔的方式连接，无需旋转。

优点：直接插拔，使用方便。采用工程塑料，耐高温，不易氧化。

缺点：长时间使用接头容易掉出。

SC 卡接式方型(路由器交换机上用的最多)。

2、ST接头

ST接头外壳为圆形，带有卡口，与ST耦合器相连接，使用时需旋转大概90°。

优点：连接紧密，不容易脱落。

缺点：由于接头插入后需旋转半周，通过卡口固定，故容易折断。

ST 卡接式方型常用于光纤配线架。

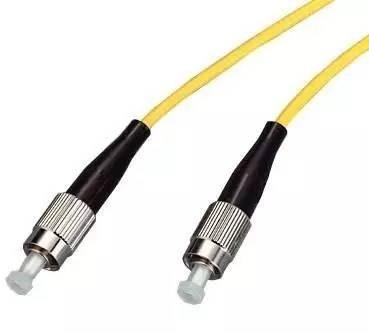

3、FC接头

FC接头与ST接头相类似，外形都为圆形，但FC接头内带有螺纹，通过旋转与FC耦合器相连接。

优点：连接牢靠，防灰尘。

缺点：由于需要旋转，给安装带来不便，故安装时间稍长。

FC 圆型带螺纹(配线架上用的最多)。

4、LC接头

LC接头与SC接头相似，但较SC接头小一些，LC接头用于连接SFP光纤模块，采用操作方便的模块化插孔（RJ）闩锁机理制成。

常用的LC跳线都是连接光纤与光模块的，所以一般都是LC-SC或者LC-FC的，而且多数是成对出现使用的，很少出现单根LC跳线。

LC卡接式方型常用于路由器。

FC接头
FC是单模网络中最常见的连接设备之一。它同样也使用2.5毫米的卡套，但早期FC连接器中的一部分产品设计为陶瓷内置于不锈钢卡套内。目前在多数应用中FC已经被SC和LC连接器替代。
　　FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣。圆形带螺纹接头，是金属接头，金属接头的可插拔次数比塑料要多。一般电信网络采用，有一螺帽拧到适配器上
优点：牢靠、防灰尘。
缺点：安装时间稍长。
光纤接头类型-首选——<偲诺电子>滑环制造领跑者！广告
2/4

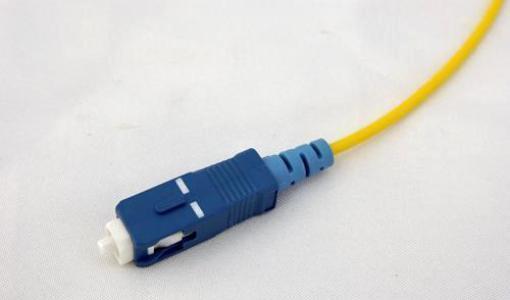

SC接头
SC同样具有2.5毫米卡套，不同于ST/FC，它是一种插拔式的设备，因为性能优异而被广泛使用。它是TIA-568-A标准化的连接器，但初期由于价格昂贵(ST价格的两倍)而没有被广泛使用。
SC的英文全称有时记做"Square Connector", 因为SC的外形总是方状的。
外壳为矩形，采用插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC性研磨方式；紧固方式为插拔销闩式，无需旋转。

优点：标准方形接头，直接插拔，使用方便。采用工程塑料，耐高温、不易氧化。
缺点：接头容易掉出。
3/4
ST接头
ST，也许是多模网络(例如大部分建筑物内或园区网络内)中最常见的连接设备。它具有一个卡口固定架，和一个2.5毫米长圆柱体的陶瓷(常见)或者聚合物卡套以容载整条光纤。
ST的英文全称有时记做"Stab & Twist"，很形象的描述，首先插入，然后拧紧！翻译为“卡套”
外壳为圆形，固定方式为螺丝扣。

缺点：接头插入后旋转半周有一卡口固定，容易折断。
光纤接头类型-全国十大优质导电滑环商家<偲诺电子>广告
4/4
LC接头
连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）
接头与SC接头形状相似，较SC接头小一些。“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
