一、简要概述

       机房服务器

服务器：DELL  R710  5台

 DELL  R720  1台

 DELL  R520  1台

        DELL  R910  1台

现状：

1.每台服务器就是一个故障域;

2.每台个应用采用一台独立的物理服务器进行部署，实际情况下这些服务器CPU平均利用率一般都在10%左右，造成资原的浪费;

3.在想要满足更多应用的需求时，只有横向扩展，购买更多的服务器;

目标：构建开源的企业私有云Iaas(基础架构平台)，整合现有IT硬件资源，满足公司对信息系统需求;

虚拟化平台技术选型：

1. Vcenter

2. Proxmox

3. opentstack

1. Vcenter是一款商业虚拟化产品，同时需要购买单独的NSA存储服务器;

2. proxmox ve 是开源的虚拟化产品，支持市面上几乎所有的主流存储协议,特别是对 ceph 分布式存储的支持，过 ceph 可以实现虚拟机的 HA 功能,轻松实现超融合，对不同硬件兼容性更好，容易部署，WEB界面操作等;

3. opentstack是开源的虚拟化产品, 在超大规模的私有云应用场景，openstack要更胜一筹，是一款比较复杂的虚拟技术平台。

二、PVE 集群服务器资源配置

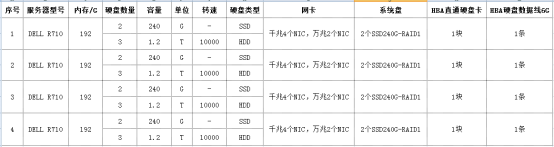

服务器配置:

平台拓扑架构图:

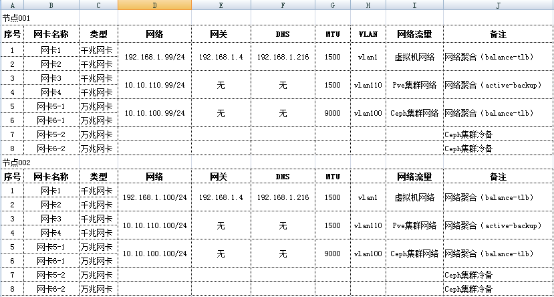

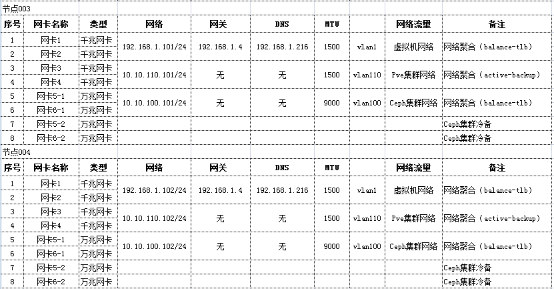

网络配置:

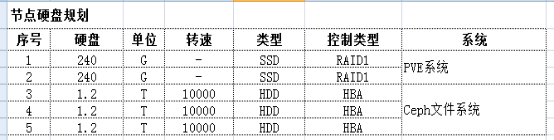

硬盘配置:

NFS备份服务器配置:

三、PVE 集群实施

配置信息-四个节点

用户名：root      登陆密码：******

域名：pveXXX.***.ex   ---xxx原则上取当前服务器IP主机位数值

邮箱：2874***@qq.com

服务器硬件配置初始化-四个节点

1.打开服务器安装HBA卡

2.把RAID控制卡四通道控制线换到HBA来控制

服务器RAID配置-四个节点

1.进入服务器BOIS，把虚拟化启用

2.开机进入RAID控制器，把服务器后面二个磁盘配置RAID-1

PVE系统部署-四个节点

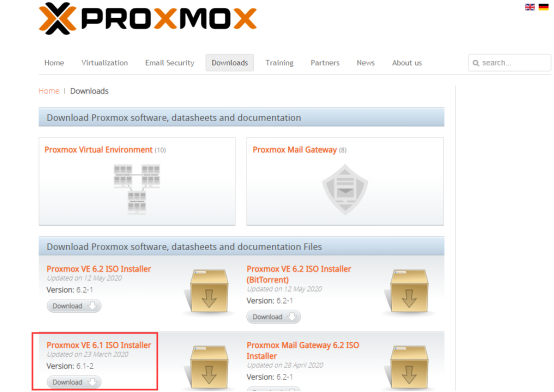

1.pve软件下载网址 https://www.proxmox.com/en/downloads

2.下载的镜像做的U盘，通过U盘来安装系统

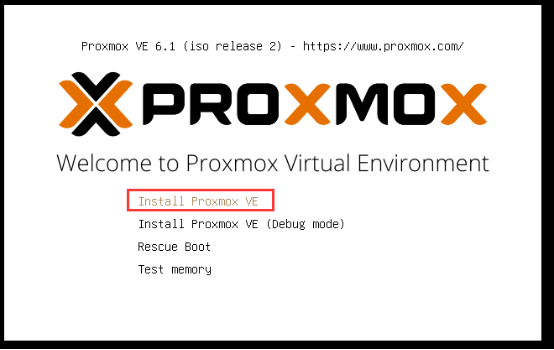

3.进安装界面，回车

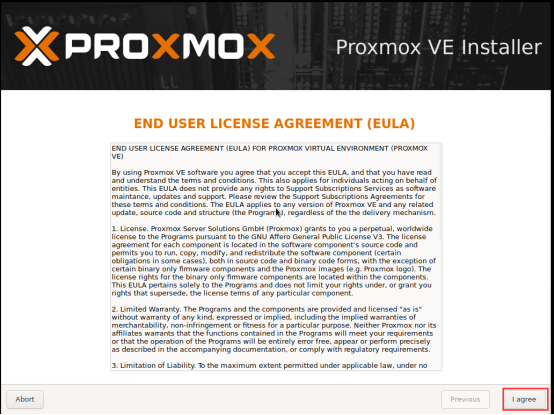

4.同意协议

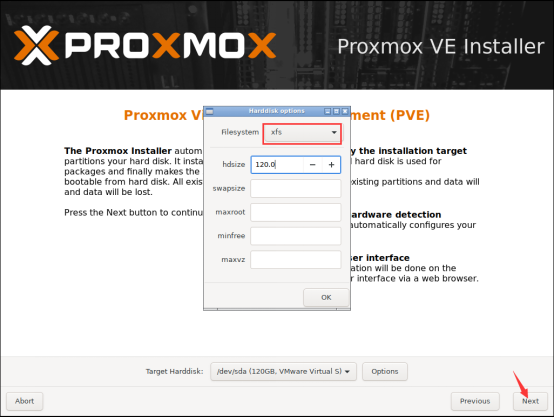

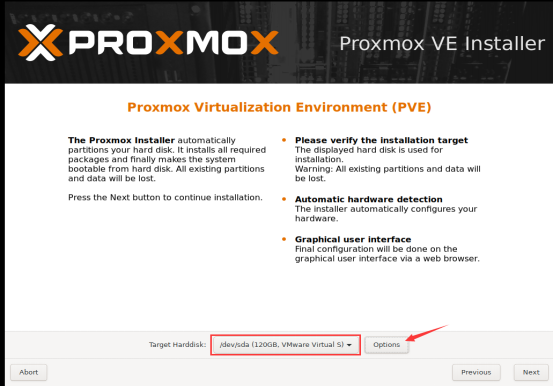

5.选中RAID-1硬盘，修改文件系统格式XFS,SWAP不设置，表示不应用swap分区

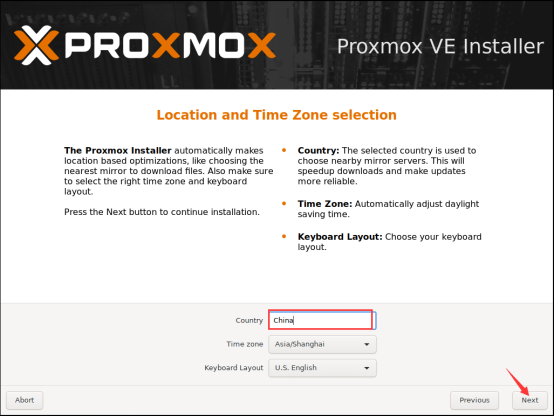

6.设置区域

7.设置root 密码 web登陆 及邮箱信息

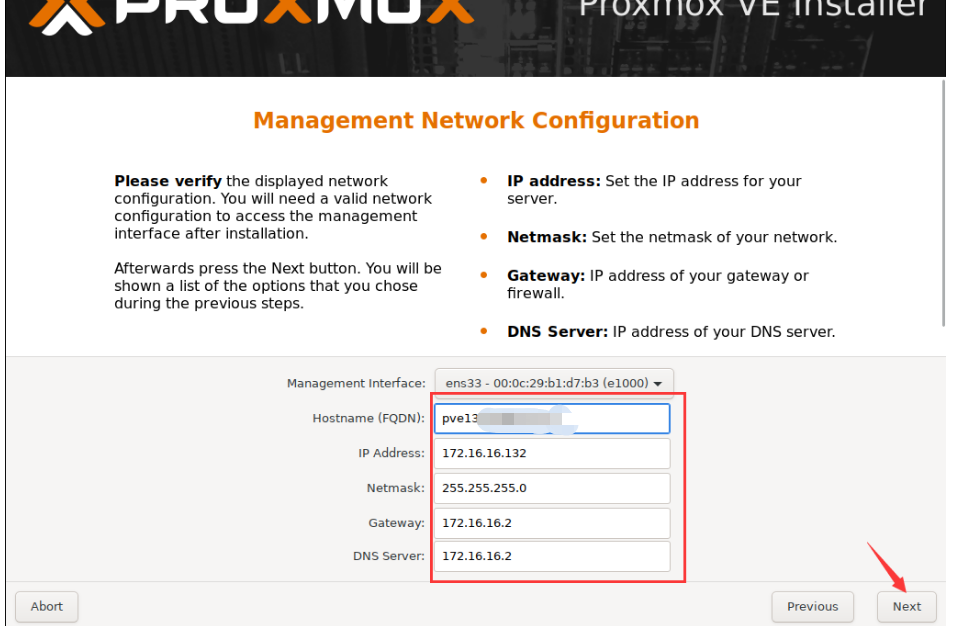

8.FQDN设置等设置，后期在系统中不能修改

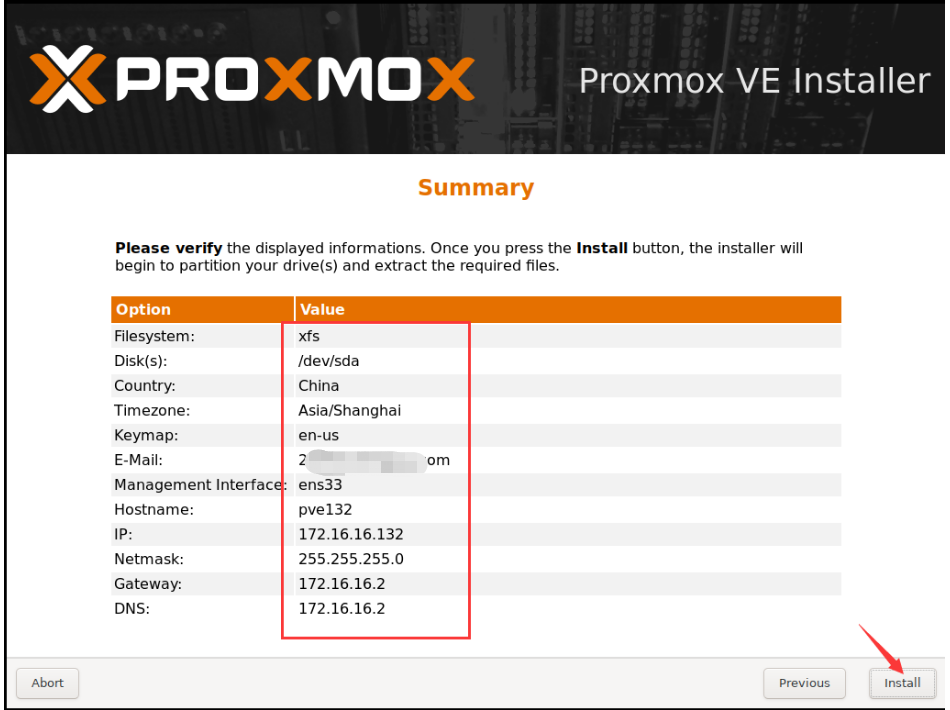

9.核对配置信息，无误后确认安装

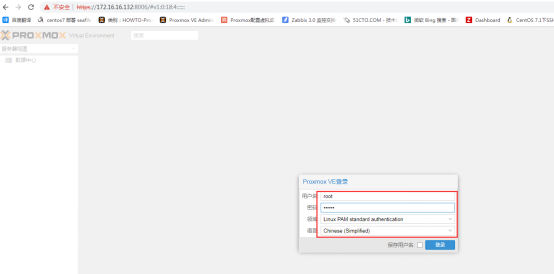

10.登陆管理WEB

网络配置-四个节点

PVE集群网络    10.10.110.XXX/24       Bond0     模式：active-backup

虚拟机/管理网络  192.168.1.XXX/24 Bond1 模式：balance-alb

Ceph集群网络    10.10.100.XXX/24 Bond2 模式：balance-alb

创建集群--（在其中一台上创建，其它的加入）

 1.集群名称：*****

 2.其它节点加入集群

ceph分布式文件系统部署-四个节点

1. 更改国内源

root@lhdebian:~# vi /etc/apt/sources.list

deb http://mirrors.aliyun.com/debian/ buster main non-free contrib

deb-src http://mirrors.aliyun.com/debian/ buster main non-free contrib

deb http://mirrors.aliyun.com/debian-security buster/updates main

deb-src http://mirrors.aliyun.com/debian-security buster/updates main

deb http://mirrors.aliyun.com/debian/ buster-updates main non-free contrib

deb-src http://mirrors.aliyun.com/debian/ buster-updates main non-free contrib

deb http://mirrors.aliyun.com/debian/ buster-backports main non-free contrib

deb-src http://mirrors.aliyun.com/debian/ buster-backports main non-free contrib

2. 更改源

echo "deb http://download.proxmox.com/debian/pve stretch pve-no-subscription" > /etc/apt/sources.list.d/pve-install-repo.list

3. 下载检查密钥

wget  http://download.proxmox.com/debian/proxmox-ve-release-6.x.gpg  -O /etc/apt/trusted.gpg.d/proxmox-ve-release-6.x.gpg

4 .注释

root@pevnode001:/etc/network# vi /etc/apt/sources.list.d/pve-enterprise.list

#deb https://enterprise.proxmox.com/debian/pve buster pve-enterprise

5.修改host文件 vi /etc/hosts ，四个节点都个修改

192.168.1.xxx  pvexxx

192.168.1.xxx  pvexxx

192.168.1.xxx  pvexxx

192.168.1.xxx  pvexxx

6.安装ceph

pveceph install --version nautilus

7.安装完成后配置，ceph-在创建集群节点上执行，执行完后其它节点会自动同步配置文件

集群网络：cluster_network  = 10.10.100.XXX/24

公共网络：public_network  = 10.10.100.XXX/24

8. 创建mon监控，每个节点创建一个

9.管理是节创建，最少在三个节点创建

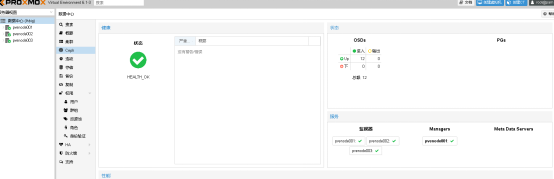

10.创建OSD，每个节点都要执行，每个磁盘就是一个OSD

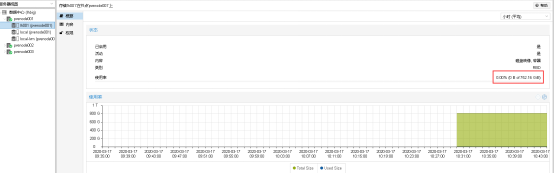

Ceph-RBD块存储,虚拟机使用

1.创建pools

部署NFS共享、备份服务器

1.服务器系统安装

 系统：CentOS-7.5

 用户：root   密码:*****

 普通用户名：nfshare  密码：*****.123         ---用户nfs共享及备份

2.配置NFS

 。。。。。

PVE部署完成
