以下注意事项描述服务器支持的双列直插式内存条（DIMM）的类型，以及安装DIMM
时必须注意的其他信息（请参阅第25 页的『主板可选设备接口』，以了解DIMM 插槽
的位置）：
v 服务器仅支持带纠错码（ECC）的业界标准双倍数据率3（DDR3）、1066 或1333
MHz、PC3-8500 或PC3-10600（单列、双列或四列）带寄存器的或无缓冲的同步动
态随机访问存储器（SDRAM）双列直插式内存条（DIMM）。有关服务器支持的内
存条的列表，请访问 http://www.ibm.com/servers/eserver/serverproven/compat/us/。
v 服务器支持的最大内存量取决于服务器上所安装的内存类型。有关更多信息，请参
阅第30 页的『无缓冲的DIMM（UDIMM）』和第31 页的『带寄存器的
DIMM（RDIMM）』。根据服务器上所安装的DIMM 的类型，服务器最多支持6 个
单列或双列DIMM。
v 服务器的最大运行速度由服务器上所安装的运行速度最慢的DIMM 决定。
v 如果要在DIMM 插槽2 和5 中安装一对DIMM，那么安装在DIMM 插槽2 和
5 中的两个DIMM 的大小和速度必须相同。但是，这对DIMM 不必与安装在DIMM
插槽1 和4 中的DIMM 具有相同的大小和速度。
v 您可以在同一对DIMM 中使用不同制造商生产的可兼容DIMM。
v 当安装或卸下DIMM 时，服务器配置信息将发生更改。重新启动服务器时，系统将
显示一条消息，指出内存配置已更改。
v DDR3 DIMM 的规格使用以下格式标注在DIMM 的标签上。
ggg eRxff-PC3-wwwwwm-aa-bb-cc
其中：
ggg 是DIMM 的总容量（例如，1GB、2GB 或4GB）
e 是列数
1 = 单列
2 = 双列
4 = 四列
ff 是设备组织形式（位宽）
4 = x4 组织形式（4 DQ 线每SDRAM）
8 = x8 组织形式
16 = x16 组织形式
wwwww 是DIMM 带宽（单位：MBps）
8500 = 8.53 GBps（PC3-1066 SDRAM，8 字节主数据总线）
10600 = 10.66 GBps（PC3-1333 SDRAM，8 字节主数据总线）
m 是DIMM 的类型
E = 带ECC 的未经缓冲的DIMM（UDIMM）（x72 位模块数据总线）
R = 经寄存的DIMM（RDIMM）
U = 不带ECC 的未经缓冲的DIMM（x64 位主数据总线）
aa 是CAS 延时，处于时钟中最大的运行频率
第2 章安装可选设备29
bb 是JEDEC SPD 修订版编码和增补级别
cc 是设计该DIMM 的参考设计文件
d 是该DIMM 的参考设计的修订编号
注：
1. 要确定DIMM 的类型，请查看DIMM 上的标签。标签上的信息格式是xxxxx
nRxxx PC3-xxxxx-xx-xx-xxx。第6 个位置上的数字表示该DIMM 是单列
（n=1）、双列（n=2）还是四列（n=4）。
2. 根据系统的配置，可用内存量可能会有所减少。必须为系统资源保留一定的内存
量。要查看已安装的内存总量和已配置的内存量，请运行Setup Utility。有关更多
信息，请参阅第55 页的第3 章, 『配置服务器』。
以下部分提供了必须注意的特定于无缓冲和带寄存器的DIMM 的其他信息。
无缓冲的DIMM（UDIMM）
以下注意事项提供了在安装UDIMM 时必须考虑的信息：
v 内存通道以已安装的DIMM 的最高通用频率来运行。
v 请勿在同一台服务器中同时使用UDIMM 和RDIMM。
v 在服务器中使用ECC 和非ECC UDIMM 会导致服务器以非ECC 方式运行。
v 服务器可以使用的UDIMM 选件有1 GB、2 GB 和4 GB 的DIMM。
v 当使用UDIMM 时，在某些服务器型号中最多可安装16 GB 的内存。
v 服务器的每个通道最多支持两个单列或双列UDIMM。
v 在服务器中安装UDIMM 时，不支持DIMM 插槽3 和6。请勿将DIMM 安装到
这些插槽中。
v 下表列出了可以插入的UDIMM。

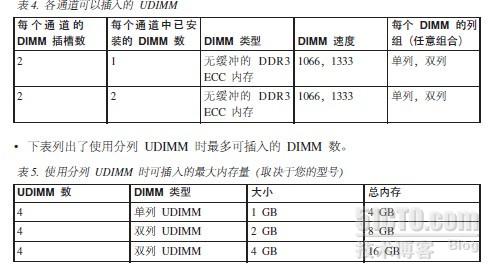

表4. 各通道可以插入的UDIMM

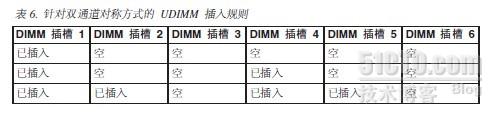

表6. 针对双通道对称方式的UDIMM 插入规则

带寄存器的DIMM（RDIMM）
以下注释提供了安装RDIMM 时必须注意的信息。
v 内存通道以已安装的DIMM 的最高通用频率来运行。
v 配备Intel Xeon 3400 系列处理器的型号支持RDIMM。
v 请勿在同一台服务器中同时使用RDIMM 和UDIMM。
v 服务器的每个通道最多支持三个单列、双列或四列RDIMM。
v 服务器可以使用的RDIMM 选件有1 GB、2 GB、4 GB 和8 GB 的DIMM。
v 当使用RDIMM 时，在服务器中最多可安装32 GB 的内存。
v 下表列出了可以插入的RDIMM。

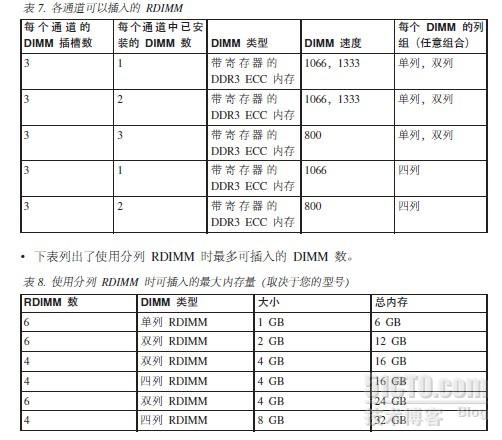

表7. 各通道可以插入的RDIMM


RDIMM 数DIMM 类型大小总内存
6 单列RDIMM 1 GB 6 GB
6 双列RDIMM 2 GB 12 GB
4 双列RDIMM 4 GB 16 GB
4 四列RDIMM 4 GB 16 GB
6 双列RDIMM 4 GB 24 GB
4 四列RDIMM 8 GB 32 GB
第2 章安装可选设备31
v 下表显示了可优化系统性能的RDIMM 内存插入规则。

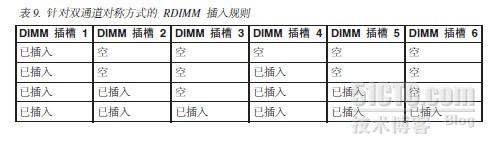

表9. 针对双通道对称方式的RDIMM 插入规则

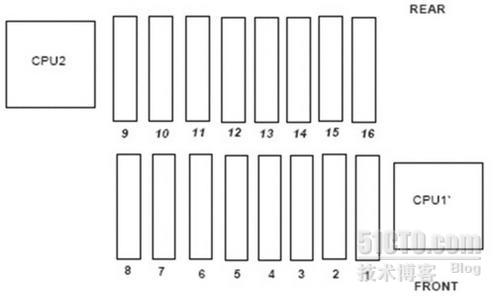

下图显示了主板上的DIMM 插槽位置。
警告： 服务器通电时，释放到服务器内部部件的静电可能会导致服务器异常中止，进
而可能造成数据丢失。为避免出现这一潜在问题，在通电的服务器内部进行操作时，
请始终使用静电释放腕带或其他接地系统。
要安装DIMM，请完成以下步骤：
1. 请阅读从第vii 页开始的『安全信息』和第26 页的『安装准则』。
2. 关闭服务器和外围设备，并在必要时断开电源线和所有外部电缆的连接。
3. 卸下外盖（请参阅第28 页的『卸下外盖』）。
4. 卸下DIMM 空气挡板。
5. 找到主板上的DIMM 插槽。确定将安装DIMM 的插槽。按照下表所示顺序安装
DIMM。

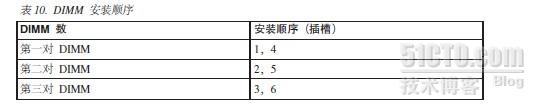

表10. DIMM 安装顺序
