处理了一个由10台华为OceanStor存储组成的vSAN超融合架构,其中一台存储闪存盘出现故障,用户取下后用新的闪存盘代替,然后对该闪存盘所在的磁盘组进行重建,导致集群中一台使用0置备策略的虚拟机数据丢失。

【vSAN分布式存储服务器数据恢复】VMware vSphere vSAN ESXi 超融合HCI 分布式存储数据恢复_虚拟化数据恢复

二:解决方案

1.案例评估

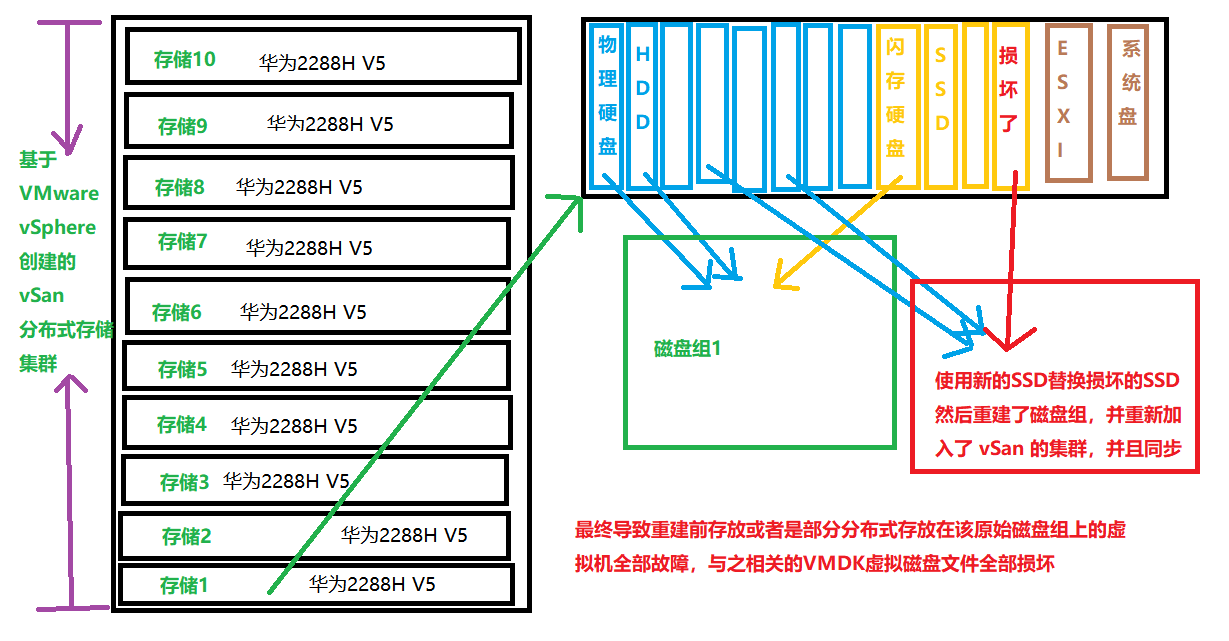

经过现场勘验,得知10台存储都采用相同的配置,2块300GB的ESXi系统盘(RAID1),8块2TB的HDD物理硬盘,4块480GB的SSD闪存盘,重建磁盘组后丢失一个ID为***的虚拟磁盘文件,该虚拟磁盘大小为20TB。ESXi系统盘是独立的,与HDD物理盘和SSD闪存盘是隔绝的,不参与数据存储工作,采用的是常见的VMFS分区结构;其中2块HHD加上1块SSD组成一个磁盘组,本次案例用户在创建集群的时候,选择的是单点式存储,启用了vSAN,三块硬盘都采用了vSAN分区结构;故:同一磁盘组下的2块HDD隶属磁盘组内的SSD,但并没有直接数据关系。

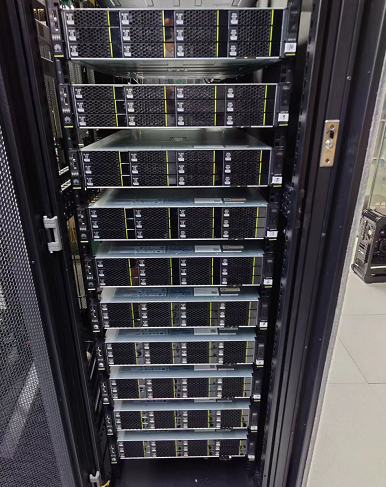

整个VMware vSphere共控制多个集群,其中出现故障的集群使用的vSAN分布式结构存储,该vSAN由10台华为2288H V5 存储构成,每一台存储由2块HDD(物理盘)和一块SSD(闪存盘)构成1个磁盘组,每台存储都有4个磁盘组。

【vSAN分布式存储服务器数据恢复】VMware vSphere vSAN ESXi 超融合HCI 分布式存储数据恢复_vSAN分布式_02

2.恢复方案

为确保数据的安全性,需要将10台存储的所有硬盘单独取出,并逐一进行完整的扇区镜像,再对镜像盘进行恢复操作;逐一镜像完成后,使用 海境超备自主研发的VMware vSAN数据恢复系统对镜像文件进行扫描,提取每一块硬盘上面分布式存放的数据单元;使用前依据虚拟对象ID,查找该ID的数据分布情况,查找隶属于该ID的故障域和子故障域将获取的信息写入程序根目录的data.ini配置文件中(如果有数据则清空再写入)。设置组件保存路径,然后分次逐一选择已镜像的磁盘文件,也可以直接选择所有镜像文件所在的目录,VMware vSAN数据恢复系统会自动扫描分散的数据单元,并重构虚拟磁盘文件。数据提取完成后,最终使用任意软件对重构后的文件进行展开,加载后即可访问虚拟磁盘内的文件数据。

【vSAN分布式存储服务器数据恢复】VMware vSphere vSAN ESXi 超融合HCI 分布式存储数据恢复_分布式存储数据恢复_03

【vSAN分布式存储服务器数据恢复】VMware vSphere vSAN ESXi 超融合HCI 分布式存储数据恢复_服务器数据恢复_04

三:案例总结

随着数据存储量越来越大,一般的存储难以满足很多大公司的使用需求,故数据中心服务器出现了各种虚拟化平台,这些平台为了更好的幸好和方便管理,都自研了一些独有的存储方式,其中最常见的就是分布式存储是基于VMware vSphere ESXi虚拟机所创建的vSAN分布式存储架构。vSAN对象可以看成一个卷,也可以理解成是一个逻辑卷,每个存在于数据存储上的vSAN对象都是由多个组件构成,这些组件分布于集群主机上的磁盘组中。在恢复vSAN数据的过程中,获取组件信息是最关键的,因为组件是每个对象的重要组成部分。
