搭建小型FC —SAN(存储服务器)环境

 由于FC SAN的高成本使得很多中小规模存储网络不能接受,一些人开始考虑构建基于以太网技术的存储网络。但是在SAN中,传输的指令是 SCSI的读写指令,不是IP数据包。iSCSI(互联网小型计算机系统接口)是一种在TCP/IP上进行数据块传输的标准。它是由Cisco和IBM两家发起的,并且得到了各大存储厂商的大力支持。iSCSI可以实现在IP网络上运行SCSI协议,使其能够在诸如高速千兆以太网上进行快速的数据存取备份操作。为了与之前基于光纤技术的FC SAN区分开来,这种技术被称为IP SAN。iSCSI继承了两大最传统技术:SCSI和TCP/IP协议。这为iSCSI的发展奠定了坚实的基础。

  FC—SAN的普及由降低大数据、大容量储存价格的需求产生而来。目前市场上的入门级FC SAN方案中,UNICACA的FC—SAN方案可以成为一个不错的选择。该方案包含一台2U的TN-6012S-FFD磁盘阵列,一台Brocade SilkWorm 3252 光纤交换机、两块UNICACA
AS3224-24I  HBA卡、6组光纤模块(SFP Transceiver)、4条光纤跳线以及软件光盘。组建小型FC SAN环境所需的软硬件已经包含其中,用户基本不需要另外购买其它组件。更重要的是,Easy SAN 是一套真正“即插即用”的解决方案,用户购买回套件后可以“DIY”安装配置,而且过程相当简单,就算之前完全没有过光纤通道的新手,也能很快完成配置工作。


  DIY搭建SAN存储网络

  测试环境中包含1台运行Exchange Server 2003的Windows Server 2003服务器,以及1台安装MySQL的Gentoo Linux服务器,这2台服务器的资料库原本都存放在本机硬盘内,也就是采用DAS存储架构,运用建议FC-SAN 方案提供的软硬件,将两台服务器内的资料集中存放到1台磁盘阵列中,测试整个安装完成后能否顺利运作。

  第1步:选择存储网络类型

  第一个动作是要选择所要配置的存储网络类型,一种类型是将HBA卡装在2台服务器内,透过光纤交换机和磁盘阵列相连,这是最普遍的做法;另一种则是在1台服务器上安装2块HBA卡,透过LSI Logic 的“Smart Path”软件达成高可用度与负载平衡。

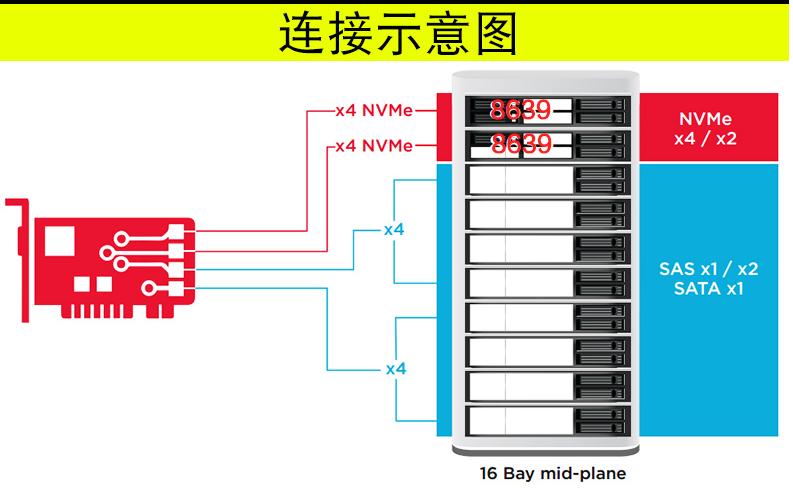

  第2步:安装HBA阵列卡

  我们分别在2台服务器上安装LSI 7102XP HBA卡,Gentoo Linux服务器开机后正确辨认出这张卡的型号。并可以正常工作,Windows Server 2003服务器则必须安装驱动程序。重新开机之后才可以运行。LSI 7102XP HBA卡支援的作业系统相当完整,除了Windows之外,还包括各种版本的Unix、Linux、Netware等。相容性问题不大。

  第3步:连接光纤跳线

  接着我们取出光纤交换机和光纤磁盘阵列,在光纤接头上安装好SFP,将光纤跳线的两端分别接上服务器、磁盘阵列与光纤交换机,构成一个小型的存储区域网络,完成硬件安装工作。

  第4步:启动快速安装精灵

  接下来进行软件的安装设定,我们先在一台Windows主机上安装EZ Setup Wizard快速安装精灵,透过这个小软件,只需简单的5个步骤就能完成设定。第一步是将Brocade SilkWorm 3252交换机上的RS-232端口透过传输线连至Windows Server 2003服务器,另一个RJ-45端口则连至区网络,程式会自动检测到这两个通讯端口并连线。需注意的是,RS-232传输线一定要用光纤交换机包装箱内附的那条,一般传输线是连接不上的。

  第5步:完成盘阵的连线

  依序完成管理者密码设定、指定交换机的IP地址、服务器与存储装置连接光纤交换机的数量等动作,完成后界面上会出现光纤通道连接的状况,依照指示将光纤跳线连接到指定的光纤交换机端口,就完成了FC SAN管理中最基本的分区(Zoning)动作,开启服务器上的逻辑磁盘管理员程序,重新扫描后即会产生新的磁盘区,这个磁盘区是由磁盘阵列共享出来的空间,用户可定义磁盘代号,系统即会视为本地硬盘。最后我们将Exchange Server 2003和MySQL的数据库移转至FC SAN上,系统测试确定可以正常运行。

  按照上述的步骤虽然可以很快完成配置,由于厂商已在一些程序复杂的地方预先完成设定,省略磁盘阵列的虚拟磁区(LUN)分割,光纤交换机的路径指向动作,预先做好的配置通常是无法符合用户的应用,必须视需求进行调整,这就必须对光纤交换机和磁盘阵列进行管理。

  交换机与磁盘阵列的管理程序较复杂

  光纤交换机方面有三种管理模式,一种是安装Brocade Fabric Manager,按照软机指示的步骤操作,就可熟悉整个设定流程;另一种是直接透过浏览器连接进入Brocade Web Tools,运用图形界面的管理工具进行设定;最后一种是通过RS-232连线终端机,以命令列进行设定管理,较适合进阶管理员采用。

  磁盘阵列部分同样也有三种管理模式,最简单的方法是透过面板上的LCD显示屏和功能键,就可以完成所有设定管理,包括RAID等级选择与管理、磁盘区分配等,缺点是显示屏太小,选项又相当多,操作起来略显吃力;第二种是传统连线终端机模式的管理方式,只要安装过SCSI界面磁盘阵列的使用者,相信对管理流程不陌生;第三种是在PC或服务器上安装的RAIDWatch图形界面管理工具,透过磁盘阵列内建的网络端和区域网络连线,就可以从远端执行所有的设定管理工作。

  完成FC —SAN 的部署设定之后,我们在Windows服务器上安装IOmeter进行测试,在效能最佳化的情况下,资料读取与写入速率分别为164.5MB/s与151.9MB/s,这样的效能以磁盘阵列预设的配置而言(3台250GB、7200rpm的Serial ATA硬盘,RAID 5磁盘阵列),算得上十分优异。我们在3天的测试期间不断的以IOmeter进行高速传输测试,系统没有出现资料错误讯息,显示出这套自行配置的小型FC SAN仍有不错的稳定性与可靠度。

  以上就是本文对如何搭建小型FC SAN环境的介绍,希望对大家会有所帮助。
