1、H3C NQA、静态路由联动
# 创建管理员名为admin、操作标签为test的NQA测试组
[SwitchA] nqa entry admin test
# 配置测试类型为ICMP-echo
[SwitchA-nqa-admin-test] type icmp-echo
# 配置测试的目的地址为10.2.1.4，下一跳地址为10.1.1.2
[SwitchA-nqa-admin-test-icmp-echo] destination ip 10.2.1.4
[SwitchA-nqa-admin-test-icmp-echo] next-hop 10.1.1.2
# 配置测试频率为100ms
[SwitchA-nqa-admin-test-icmp-echo] frequency 100
# 配置可选参数：一次NQA测试中探测的次数为10，探测的超时时间为500毫秒，测试组连续两次测试开始时间的时间间隔为5000毫秒。
[SwitchA-nqa-admin-test-icmp-echo] probe count 10
[SwitchA-nqa-admin-test-icmp-echo] probe timeout 500
[SwitchA-nqa-admin-test-icmp-echo] frequency 5000
# 开启NQA历史记录保存功能，并配置一个测试组中能够保存的最大历史记录个数为10
[SwitchA-nqa-admin-test-icmp-echo] history-record enable
[SwitchA-nqa-admin-test-icmp-echo] history-record number 10
# 配置联动项1（连续失败5次触发联动）
[SwitchA-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only
# 启动探测
[SwitchA] nqa schedule admin test start-time now lifetime forever
# 配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1
[SwitchA] track 1 nqa entry admin test reaction 1
# 显示ICMP-echo测试中最后一次测试的结果
[SwitchA] display nqa result admin test
# 显示ICMP-echo测试的统计结果
[SwitchA] display nqa statistics admin test
# 显示ICMP-echo测试的历史记录
[SwitchA] display nqa history admin test
# 显示Switch A上Track项的信息
[SwitchA] display track all
# 配置静态路由关联track 1
[SwitchA] ip route-static 30.1.1.0 24 10.1.1.2 track 1

2、H3C NQA、VRRP联动
# 在VLAN接口1下配置VRRP
[SwitchA] interface vlan-interface 1
# 创建备份组1，并配置备份组1的虚拟IP地址为10.1.1.10
[SwitchA-Vlan-interface2] vrrp vrid 1 virtual-ip 10.1.1.10
# 设置Switch A在备份组1中的优先级为110。
[SwitchA-Vlan-interface2] vrrp vrid 1 priority 110 #默认优先级为100
# 设置Switch A工作在抢占模式，抢占延迟时间为500毫秒
[SwitchA-Vlan-interface2] vrrp vrid 1 preempt-mode delay 500
# 配置监视Track项1，Track项的状态为Negative时，Device A在VRRP备份组1中的优先级降低的数值为50
[SwitchA-Vlan-interface101] vrrp vrid 1 track 1 priority reduced 50
[SwitchA-Vlan-interface2] display vrrp verbose

3、华为NQA、静态路由、VRRP联动配置
[SwitchA] nqa test-instance admin test #建立NQA测试例
[SwitchA-nqa-admin-icmp] test-type icmp #指定测试例的类型为icmp类型
[SwitchA-nqa-admin-icmp] destination-address ipv4 1.1.23.3 #指定探测的目的地址
[SwitchA-nqa-admin-icmp] source-address ipv4 1.1.12.1 #指定探测的源地址
[SwitchA-nqa-admin-icmp] frequency 2 #指定探测时间间隔，单位为秒(2秒探测一次)
[SwitchA-nqa-admin-icmp] interval seconds 1 #指定一次探测中发包时间间隔，单位为秒
[SwitchA-nqa-admin-icmp] timeout 1 #指定一次探测中的超时时间，单位为秒
[SwitchA-nqa-admin-icmp] probe-count 1 #指定一次探测发包的个数，默认为一次探测发送三个icmp包
[SwitchA-nqa-admin-icmp] start now #启动NQA探测
[SwitchA-nqa-admin-icmp] undo start #关闭NQA探测
[SwitchA] ip route-static 10.10.3.0 255.255.255.0 1.1.12.2 track nqa admin test #将静态路由和NQA关联
[SwitchA-Vlanif10] vrrp vrid 1 track nqa admin test reduced 30 #配置VRRP与NQA的联动，NQA探测失败时优先级下降30
[SwitchA] display nqa history #查看NQA探测的历史记录
注：
配置静态路由与NQA测试例联动时，NQA测试例的目的地址不能和检测的静态路由的目的地址相同
配置同一条静态路由与其它NQA测试例联动时，会解除与前一个NQA测试例的联动关系
NQA测试例发送探测报文的时间间隔interval必须大于一次探测的超时时间timeout。自动执行测试的时间间隔frequency必须大于发送探测报文时间间隔interval和一次NQA测试发送探测报文数目probe-count的乘积

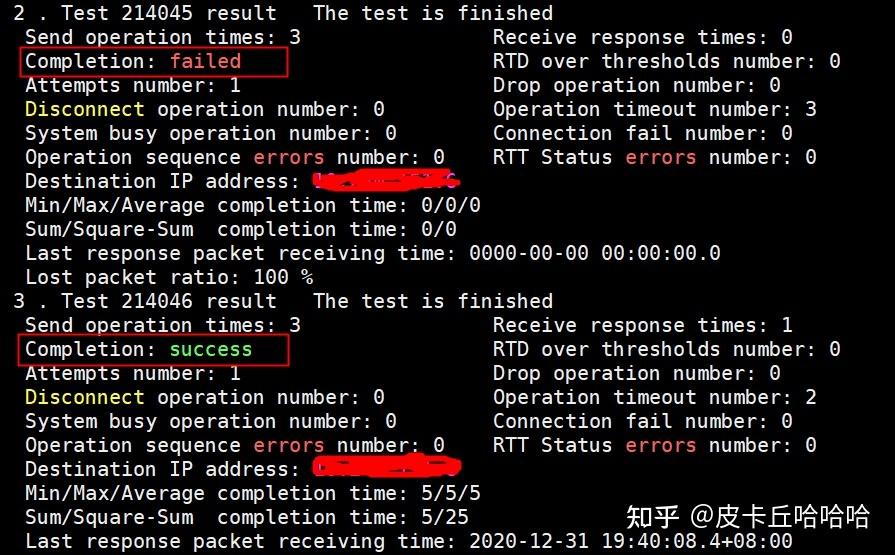

NQA与静态路由联动是在NQA测试例检测到链路故障时（即Completion为fail时），设备才会将这条静态路由从IP路由表中删除。而Completion为no result表示该NQA测试正在进行，还没有得到结果，所以NQA联动静态路由功能失效，设备没有进行路由切换。

4、NQA配置示例

H3C配置示例
[H3C]nqa entry admin test
[H3C-nqa-admin-test]type icmp-echo
[H3C-nqa-admin-test-icmp-echo]destination ip 1.1.23.3
[H3C-nqa-admin-test-icmp-echo]frequency 1200
[H3C-nqa-admin-test-icmp-echo]reaction 1 checked-element probe-fail threshold-type consecutive 2 action-type trigger-only
[H3C-nqa-admin-test-icmp-echo]source ip 1.1.12.1
[H3C]nqa schedule admin test start-time now lifetime forever
[H3C]track 1 nqa entry admin test reaction 1
[H3C]ip route-static 2.2.2.0 24 1.1.12.2 track 1
[H3C]interface Vlan-interface10
[H3C-Vlan-interface10]ip address 10.10.10.2 255.255.255.0
[H3C-Vlan-interface10]vrrp vrid 10 virtual-ip 10.10.10.1
[H3C-Vlan-interface10]vrrp vrid 10 priority 120
[H3C-Vlan-interface10]vrrp vrid 10 track 1 priority reduced 30  #优先级下降30
Huawei配置示例
[Huawei]nqa test-instance admin test
[Huawei-nqa-admin-test]test-type icmp
[Huawei-nqa-admin-test]destination-address ipv4 1.1.12.2
[Huawei-nqa-admin-test]timeout 1  #单位为秒
[Huawei-nqa-admin-test]frequency 9  #单位为秒
[Huawei-nqa-admin-test]start now
[Huawei]ip route-static 2.2.2.0 255.255.255.0 1.1.12.2 track nqa admin test description nqa_test_route
