IPv4 over IPv4隧道基本组网配置举例
1. 组网需求
运行IP协议的两个子网Group 1和Group 2位于不同的区域，这两个子网都使用私网地址。通过在Device A和Device B之间建立IPv4 over IPv4隧道，实现两个子网的互联。
2. 组网图

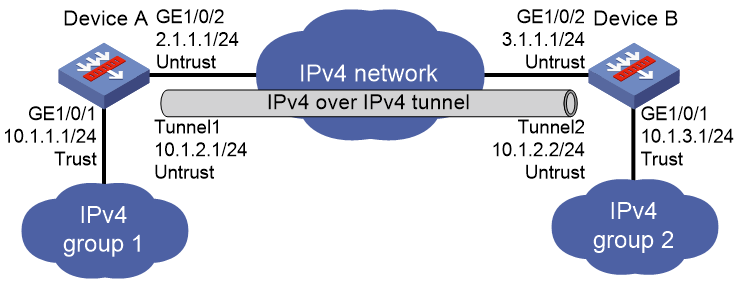

图3-2 IPv4 over IPv4隧道组网图
3. 配置步骤
(1) 配置接口IP地址、路由、安全域及域间策略从而保证网络路由可达，具体配置步骤略。
需要将安全设备的Tunnel接口加入安全域，并放行该安全域到连接本地IPv4网络的接口所在安全域的相关流量，否则Tunnel接口不能与本地IPv4网络通信。本例中需将Tunnel接口加入Untrust安全域，除放行Untrust域到Trust域的相关流量外，还要放行Untrust域到Local域的流量。
(2) 配置Device A
# 创建模式为IPv4 over IPv4隧道的接口Tunnel1。
<DeviceA> system-view
[DeviceA] interface tunnel 1 mode ipv4-ipv4
# 配置Tunnel1接口的IP地址。
[DeviceA-Tunnel1] ip address 10.1.2.1 255.255.255.0
# 配置Tunnel1接口的源端地址（GigabitEthernet1/0/2的IP地址）。
[DeviceA-Tunnel1] source 2.1.1.1
# 配置Tunnel1接口的目的端地址（DeviceB的GigabitEthernet1/0/2的IP地址）。
[DeviceA-Tunnel1] destination 3.1.1.1
[DeviceA-Tunnel1] quit
# 配置从Device A经过Tunnel1接口到Group 2的静态路由。
[DeviceA] ip route-static 10.1.3.0 255.255.255.0 tunnel 1
# 将Tunnel1接口加入到Untrust安全域中。
[DeviceA] security-zone name Untrust
[DeviceA-security-zone-Untrust] import interface Tunnel 1
[DeviceA-security-zone-Untrust] quit
# 配置Tunnel接口所在Untrust安全域与Local安全域互通。
[DeviceA] security-policy ip
[DeviceA-security-policy-ip] rule name tunnel
[DeviceA-security-policy-ip-13-tunnel] source-zone untrust
[DeviceA-security-policy-ip-13-tunnel] source-zone local
[DeviceA-security-policy-ip-13-tunnel] destination-zone local
[DeviceA-security-policy-ip-13-tunnel] destination-zone untrust
[DeviceA-security-policy-ip-13-tunnel] action pass
[DeviceA-security-policy-ip-13-tunnel] quit
[DeviceA-security-policy-ip] quit
(3) 配置Device B
# 创建模式为IPv4 over IPv4隧道的接口Tunnel2。
<DeviceB> system-view
[DeviceB] interface tunnel 2 mode ipv4-ipv4
# 配置Tunnel2接口的IP地址。
[DeviceB-Tunnel2] ip address 10.1.2.2 255.255.255.0
# 配置Tunnel2接口的源端地址（GigabitEthernet1/0/2的IP地址）。
[DeviceB-Tunnel2] source 3.1.1.1
# 配置Tunnel2接口的目的端地址（Device A的GigabitEthernet1/0/2的IP地址）。
[DeviceB-Tunnel2] destination 2.1.1.1
[DeviceB-Tunnel2] quit
# 配置从Device B经过Tunnel2接口到Group 1的静态路由。
[DeviceB] ip route-static 10.1.1.0 255.255.255.0 tunnel 2
# 将Tunnel2接口加入到Untrust安全域中。
[DeviceB] security-zone name Untrust
[DeviceB-security-zone-Untrust] import interface Tunnel 2
[DeviceB-security-zone-Untrust] quit
# 配置Tunnel接口所在Untrust安全域与Local安全域互通。
[DeviceB] security-policy ip
[DeviceB-security-policy-ip] rule name tunnel
[DeviceB-security-policy-ip-13-tunnel] source-zone untrust
[DeviceB-security-policy-ip-13-tunnel] source-zone local
[DeviceB-security-policy-ip-13-tunnel] destination-zone local
[DeviceB-security-policy-ip-13-tunnel] destination-zone untrust
[DeviceB-security-policy-ip-13-tunnel] action pass
[DeviceB-security-policy-ip-13-tunnel] quit
[DeviceB-security-policy-ip] quit
4. 验证配置
# 完成上述配置后，在Device A和Device B上分别执行display interface tunnel命令，可以看出Tunnel接口处于up状态。（具体显示信息略）
# 从Device A和Device B上可以Ping通对端的GigabitEthernet1/0/1接口的IPv4地址。下面仅以Device A为例。
[DeviceA] ping -a 10.1.1.1 10.1.3.1
Ping 10.1.3.1 (10.1.3.1) from 10.1.1.1: 56 data bytes, press CTRL_C to break
56 bytes from 10.1.3.1: icmp_seq=0 ttl=255 time=2.000 ms
56 bytes from 10.1.3.1: icmp_seq=1 ttl=255 time=1.000 ms
56 bytes from 10.1.3.1: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 10.1.3.1: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 10.1.3.1: icmp_seq=4 ttl=255 time=1.000 ms
--- Ping statistics for 10.1.3.1 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.000/1.000/2.000/0.632 ms
https://www.h3c.com/cn/d_202203/1561005_30005_0.htm#_Toc96733156 ipsec配置
https://www.h3c.com/cn/d_202209/1688956_30005_0.htm#_Toc114082257
基于IPsec隧道接口建立保护IPv4报文的IPsec隧道配置举例
1. 组网需求
如图1-16所示，某企业分支和总部均使用固定的IP地址接入Internet。现有如下组网要求：
· 企业分支与企业总部之间的所有流量通过IPsec安全隧道进行传送；
· 当企业分支的私网IP地址段调整时，不需要改变企业总部网关的IPsec配置。
为实现如上组网需求，可采用如下配置思路实现：
· 在Device A和Device B之间使用IPsec隧道接口建立IPsec连接，将发送给对端私网的数据流路由到IPsec虚拟隧道接口上，由IPsec虚拟隧道接口上动态协商建立的IPsec安全隧道对分支子网（10.1.1.0/24）与总部子网（10.1.2.0/24）之间的所有数据流进行安全保护。
2. 组网图

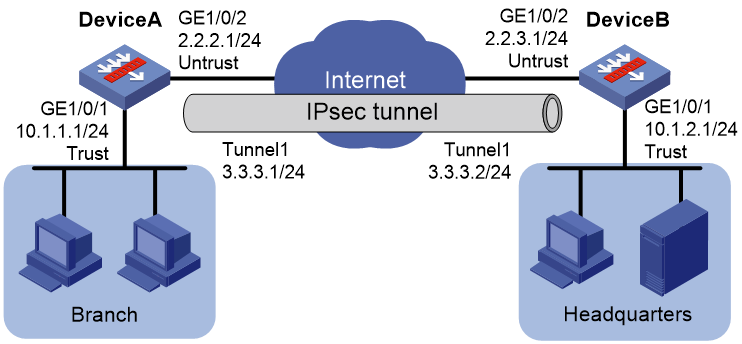

图1-16 基于IPsec隧道建立保护IPv4报文的IPsec隧道配置组网图
3. 配置Device A
(1) 配置接口IP地址、路由、安全域及域间策略保证网络可达，具体配置步骤略
(2) 配置IPsec安全框架
# 创建IKE keychain abc并进入IKE keychain视图。
<DeviceA> system-view
[DeviceA] ike keychain abc
# 配置与地址为2.2.3.1的对端使用的预共享密钥为明文的123456TESTplat&!。
[DeviceA-ike-keychain-abc] pre-shared-key address 2.2.3.1 255.255.255.0 key simple 123456TESTplat&!
[DeviceA-ike-keychain-abc] quit
# 创建IKE profile abc，并进入其视图。
[DeviceA] ike profile abc
# 在IKE profile abc中指定名称为abc的配置的IKE keychain。
[DeviceA-ike-profile-abc] keychain abc
# 指定使用IP地址2.2.2.1标识本端身份。
[DeviceA-ike-profile-abc] local-identity address 2.2.2.1
# 指定需要匹配对端身份类型为IP地址，取值为2.2.3.1。
[DeviceA-ike-profile-abc] match remote identity address 2.2.3.1 24
# 配置IKE第一阶段协商使用野蛮模式。
[DeviceA-ike-profile-abc] exchange-mode aggressive
[DeviceA-ike-profile-abc] quit
# 创建名为abc的IPsec安全提议，并进入IPsec安全提议视图。
[DeviceA] ipsec transform-set abc
# 在IPsec安全提议中配置ESP加密算法为CBC模式的AES算法，密钥长度为128比特。
[DeviceA-ipsec-transform-set-abc] esp encryption-algorithm aes-cbc-128
# 在IPsec安全提议中配置ESP认证算法为HMAC-SHA1算法，密钥长度为160比特。
[DeviceA-ipsec-transform-set-abc] esp authentication-algorithm sha1
[DeviceA-ipsec-transform-set-abc] quit
# 配置名称为abc的IPsec安全框架，通过IKE协商建立安全联盟。
[DeviceA] ipsec profile abc isakmp
# 配置IPsec安全框架引用名称为abc的IPsec安全提议。
[DeviceA-ipsec-profile-isakmp-abc] transform-set abc
# 配置IPsec安全框架引用名称为abc的IKE profile。
[DeviceA-ipsec-profile-isakmp-abc] ike-profile abc
[DeviceA-ipsec-profile-isakmp-abc] quit
(3) 配置IPsec隧道接口
# 创建模式为IPsec隧道的接口Tunnel1。
[DeviceA] interface tunnel 1 mode ipsec
# 配置Tunnel1接口的IP地址。
[DeviceA-Tunnel1] ip address 3.3.3.1 255.255.255.0
# 配置Tunnel1接口的源端地址（GE1/0/2接口的IP地址）。
[DeviceA-Tunnel1] source 2.2.2.1
# 配置Tunnel1接口的目的端地址（DeviceB的GE1/0/2接口的IP地址）。
[DeviceA-Tunnel1] destination 2.2.3.1
# 在IPsec隧道接口上应用IPsec安全框架。
[DeviceA-Tunnel1] tunnel protection ipsec profile abc
[DeviceA-Tunnel1] quit
# 将Tunnel1接口加入到Untrust安全域中。
[DeviceA] security-zone name untrust
[DeviceA-security-zone-Untrust] import interface tunnel 1
# 配置Tunnel接口所在Untrust安全域与Local安全域互通。
[DeviceA] security-policy ip
[DeviceA-security-policy-ip] rule name tunnel
[DeviceA-security-policy-ip-13-tunnel] source-zone untrust
[DeviceA-security-policy-ip-13-tunnel] source-zone local
[DeviceA-security-policy-ip-13-tunnel] destination-zone local
[DeviceA-security-policy-ip-13-tunnel] destination-zone untrust
[DeviceA-security-policy-ip-13-tunnel] quit
(4) 配置Device A到Device B的静态路由。
[DeviceA] ip route-static 10.1.2.0 255.255.255.0 tunnel 1
4. 配置Device B
(1) 配置接口IP地址、路由、安全域及域间策略保证网络可达，具体配置步骤略
(2) 配置IPsec安全框架
# 创建IKE keychain abc并进入IKE keychain视图。
<DeviceB> system-view
[DeviceB] ike keychain abc
# 配置与地址为2.2.2.1的对端使用的预共享密钥为明文的123456TESTplat&!。
[DeviceB-ike-keychain-abc] pre-shared-key address 2.2.2.1 255.255.255.0 key simple 123456TESTplat&!
[DeviceB-ike-keychain-abc] quit
# 创建IKE profile abc，并进入其视图。
[DeviceB] ike profile abc
# 在IKE profile abc中指定名称为abc的配置的IKE keychain。
[DeviceB-ike-profile-abc] keychain abc
# 指定使用IP地址2.2.3.1标识本端身份。
[DeviceB-ike-profile-abc] local-identity address 2.2.3.1
# 指定需要匹配对端身份类型为IP地址，取值为2.2.2.1。
[DeviceB-ike-profile-abc] match remote identity address 2.2.2.1 24
# 配置IKE第一阶段协商使用野蛮模式。
[DeviceB-ike-profile-abc] exchange-mode aggressive
[DeviceB-ike-profile-abc] quit
# 创建名为abc的IPsec安全提议，并进入IPsec安全提议视图。
[DeviceB] ipsec transform-set abc
# 在IPsec安全提议中配置ESP加密算法为CBC模式的AES算法，密钥长度为128比特。
[DeviceB-ipsec-transform-set-abc] esp encryption-algorithm aes-cbc-128
# 在IPsec安全提议中配置ESP认证算法为HMAC-SHA1算法，密钥长度为160比特。
[DeviceB-ipsec-transform-set-abc] esp authentication-algorithm sha1
[DeviceB-ipsec-transform-set-abc] quit
# 配置名称为abc的IPsec安全框架，通过IKE协商建立安全联盟。
[DeviceB] ipsec profile abc isakmp
# 配置IPsec安全框架引用名称为abc的IPsec安全提议。
[DeviceB-ipsec-profile-isakmp-abc] transform-set abc
# 配置IPsec安全框架引用名称为abc的IKE profile。
[DeviceB-ipsec-profile-isakmp-abc] ike-profile abc
[DeviceB-ipsec-profile-isakmp-abc] quit
(3) 配置IPsec隧道接口
# 创建模式为IPsec隧道的接口Tunnel1。
[DeviceB] interface tunnel 1 mode ipsec
# 配置Tunnel1接口的IP地址。
[DeviceB-Tunnel1] ip address 3.3.3.2 255.255.255.0
# 配置Tunnel1接口的源端地址（GE1/0/2接口的IP地址）。
[DeviceB-Tunnel1] source 2.2.3.1
# 配置Tunnel1接口的目的端地址（DeviceB的GE1/0/2接口的IP地址）。
[DeviceB-Tunnel1] destination 2.2.2.1
# 在IPsec隧道接口上应用IPsec安全框架。
[DeviceB-Tunnel1] tunnel protection ipsec profile abc
[DeviceB-Tunnel1] quit
# 将Tunnel1接口加入到Untrust安全域中。
[DeviceB] security-zone name untrust
[DeviceB-security-zone-Untrust] import interface tunnel 1
# 配置Tunnel接口所在Untrust安全域与Local安全域互通。
[DeviceB] security-policy ip
[DeviceB-security-policy-ip] rule name tunnel
[DeviceB-security-policy-ip-13-tunnel] source-zone untrust
[DeviceB-security-policy-ip-13-tunnel] source-zone local
[DeviceB-security-policy-ip-13-tunnel] destination-zone local
[DeviceB-security-policy-ip-13-tunnel] destination-zone untrust
[DeviceB-security-policy-ip-13-tunnel] quit
(4) 配置Device B到Device A的静态路由。
[DeviceB] ip route-static 10.1.1.0 255.255.255.0 tunnel 1
5. 验证配置结果
以上配置完成后，Device A会自动与Device B进行IKE协商。当IKE协商完成后，Device A和Device B上的IPsec 虚拟隧道接口都将up，即可以满足上述组网需求，对总部和分支的数据流进行安全保护。
# 通过display ip interface brief命令可查看接口状态如下：
<DeviceA> display ip interface brief
*down: administratively down
(s): spoofing (l): loopback
Interface Physical Protocol IP Address Description
GE1/0/1 up up 10.1.1.1 --
GE1/0/2 up up 2.2.2.1 --
Tun1 up up 3.3.3.1 --
# 通过display interface tunnel命令可查看隧道状态如下：
<DeviceA> display interface Tunnel 1
Tunnel1
Current state: UP
Line protocol state: UP
Description: Tunnel1 Interface
Bandwidth: 64 kbps
Maximum transmission unit: 1444
Internet address: 3.3.3.1/24 (primary)
Tunnel source 2.2.2.1, destination 2.2.3.1
Tunnel TTL 255
Tunnel protocol/transport IPsec/IP
Output queue - Urgent queuing: Size/Length/Discards 0/100/0
Output queue - Protocol queuing: Size/Length/Discards 0/500/0
Output queue - FIFO queuing: Size/Length/Discards 0/75/0
Last clearing of counters: Never
Last 300 seconds input rate: 0 bytes/sec, 0 bits/sec, 0 packets/sec
Last 300 seconds output rate: 0 bytes/sec, 0 bits/sec, 0 packets/sec
Input: 0 packets, 0 bytes, 0 drops
Output: 0 packets, 0 bytes, 0 drops
# 通过display ipsec sa命令查看协商生成的IPsec SA：
<DeviceA> display ipsec sa
-------------------------------
Interface: Tunnel1
-------------------------------
-----------------------------
IPsec profile: abc
Mode: ISAKMP
-----------------------------
Tunnel id: 0
Encapsulation mode: tunnel
Perfect Forward Secrecy:
Path MTU: 1388
Tunnel:
local address: 2.2.2.1
remote address: 2.2.3.1
Flow:
sour addr: 0.0.0.0/0.0.0.0 port: 0 protocol: ip
dest addr: 0.0.0.0/0.0.0.0 port: 0 protocol: ip
[Inbound ESP SAs]
SPI: 2701952073 (0xa10c8449)
Connection ID: 4294967296
Transform set: ESP-ENCRYPT-AES-CBC-128 ESP-AUTH-SHA1
SA duration (kilobytes/sec): 1843200/3600
SA remaining duration (kilobytes/sec): 1843200/3180
Max received sequence-number: 0
Anti-replay check enable: Y
Anti-replay window size: 64
UDP encapsulation used for NAT traversal: N
Status: Active
[Outbound ESP SAs]
SPI: 3607077598 (0xd6ffa2de)
Connection ID: 12884901889
Transform set: ESP-ENCRYPT-AES-CBC-128 ESP-AUTH-SHA1
SA duration (kilobytes/sec): 1843200/3600
SA remaining duration (kilobytes/sec): 1843200/3180
Max sent sequence-number: 0
UDP encapsulation used for NAT traversal: N
Status: Active
# 在Device A上用私网地址可以Ping通Device B连接的私网地址：
<DeviceA> ping -a 10.1.1.1 10.1.2.1
Ping 10.1.2.1 (10.1.2.1) from 10.1.1.1: 56 data bytes, press CTRL_C to break
56 bytes from 10.1.2.1: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 10.1.2.1: icmp_seq=1 ttl=255 time=1.000 ms
56 bytes from 10.1.2.1: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 10.1.2.1: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 10.1.2.1: icmp_seq=4 ttl=255 time=0.000 ms
--- Ping statistics for 10.1.2.1 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.000/0.600/1.000/0.490 ms
推荐本站淘宝优惠价购买喜欢的宝贝:
本文链接：https://hqyman.cn/post/8788.html 非本站原创文章欢迎转载，原创文章需保留本站地址！
微信支付宝扫一扫，打赏作者吧～休息一下~~
官码2024000195号
萌ICP备20248119号
