一、前言
也许大家平常在接触无线项目的时候做AC的配置已经做过不少了，或者有的是闭着眼睛都能配出来，因为一般的无线项目配置都不会太难太复杂。不过对于无线桥接，大家接触到的机会可能并不多。现在我们就来说说无线桥接，一般无线桥接技术会应用在一些不适宜布线或者布线难度较大的场合，例如电梯内的无线覆盖、相邻建筑物之间的无线覆盖、空旷的室外无线覆盖等等。在一次深圳某万豪酒店的无线覆盖项目中，我就遇到过酒店需要在电梯内覆盖无线信号的情况，一般如果想要在电梯内覆盖无线信号有两种方案，一种是在电梯井道顶部安装无线AP或者馈线，这种方案的好处是安装难度小配置简单不过缺点就是无线信号较弱且不稳定，另一种方案则是电梯井道内做无线桥接，这种方案的好处是使得电梯轿厢内无线信号强而稳定缺点是安装麻烦且配置相对复杂一些。在这个项目上，我选择使用无线桥接的方案来实现酒店电梯的无线信号覆盖，使用的桥接设备是Ruckus7731。
在讲述Ruckus无线桥接之前，我们先来了解一下Ruckus7731。Ruckus ZoneFlex 7731是首款集中式管理室外型点对点、点对多点桥接器，充分发挥5GHz 802.11n优势，提供了无与伦比的吞吐量。超过100Mbps的回程吞吐量，为新业务模式提供了更多机会，同时还能以一种经济的方式桥接远程地点，为以往无法到达的地点提供宽带服务。ZoneFlex 7731能够通过其自身的WebGUI系统进行管理，或是由Ruckus FlexMaster进行集中管理，从而提供整个无线网络的完整视图，包括ZoneDirector，以及其他室内、室外型ZoneFlex接入点。
二、无线桥接方案介绍

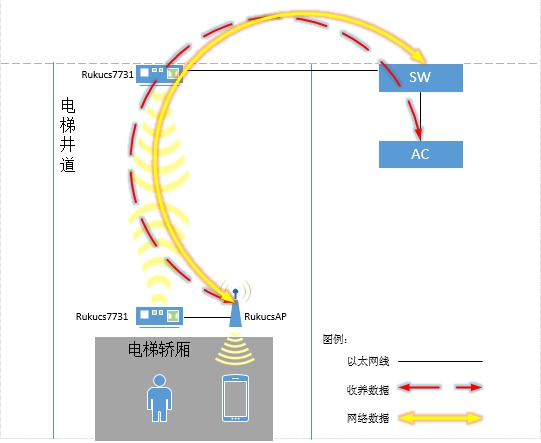

下面我们来详细讲述Ruckus7731无线桥接方案，无线网桥顾名思义就是抛弃了传统的铜线和光纤，以电磁波作为传输媒介进行网络数据传输，达到连接不同网段的目的。由于电梯井道内不便于铺设网线，所以我们通过无线桥接的方式来实现以电磁波作网线。具体网络结构如下图。
分别在电梯井道顶部和电梯轿厢顶部安装无线桥接设备A和B（下文中设备A代表电梯井道顶部无线桥接设备，设备B代表电梯轿厢无线桥接设备），设备A通过普通网线连接到楼层IDF的POE交换机，设备B通过网线连接轿厢内的无线AP，两者均由电梯轿厢电源设备供电。无线AP设备通过设备A、B之间的传输介质被AC收养。
三、Ruckus7731的配置
3.1非根桥配置
建议先配置非根桥设备，因为如果先配置了根桥设备并修改了默认管理VLAN和管理IP，当非根桥设备第一次重启以后通过无线信号连接到根桥时可能导致无法登陆到非根桥设备中来设置我们想要的管理VLAN和IP地址。
首先配置PC网卡地址为192.168.2.X 255.255.255.0

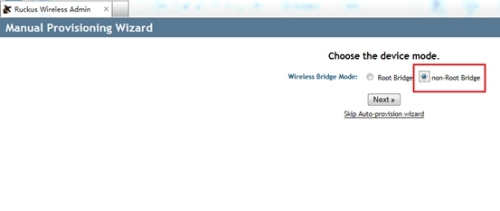

PC直连到非根桥设备的非POE端口，在浏览器中输入https://192.168.2.1看到以下界面选择非根桥点击下一步。
跳转到一下界面

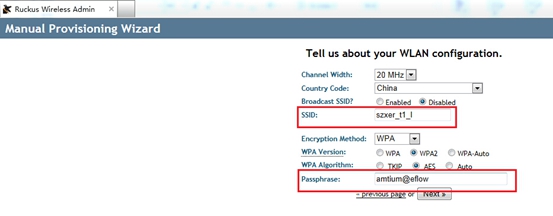

配置好SSID和连接密码

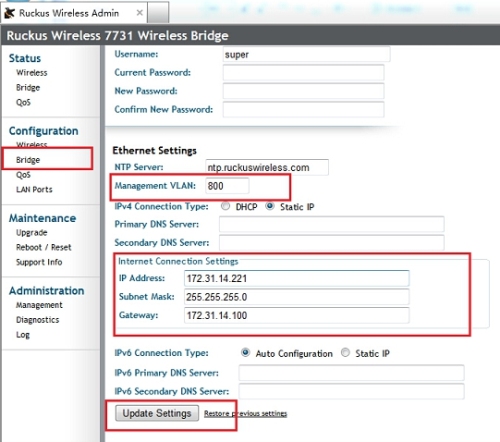

设备重启以后非根桥地址是192.168.2.254，默认用户名：super 密码：sp-admin。登陆以后点击Configuration→Bridge修改我们需要的管理VLAN和IP地址，点击升级配置。
3.2根桥配置
配置交换机连接PC和根桥7731的端口access vlan-1。

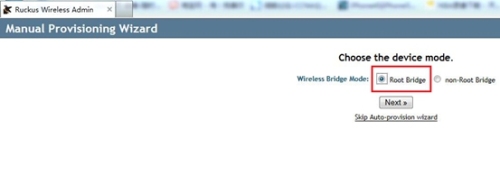

Ruckus 7731默认地址192.168.2.1，在浏览器中输入https://192.168.2.1看到以下界面选择根桥点击下一步。
跳转到以下界面
各项配置如图，亦可根据实际情况改动。主要是SSID和口令要与非根桥保持一致，配置好以后点击下一步重启设备。
设备重启以后，根桥地址是192.168.2.1，默认用户名：super 密码：sp-admin。登陆以后点击Configuration→Bridge修改我们需要的管理VLAN和IP地址，点击升级配置。
保存配置以后修改交换机连接根桥设备的端口为Trunk口，native VLAN为100（假设AP收养VLAN为VLAN100），放通VLAN800和1000（假设7731管理VLAN为VLAN800，数据VLAN为VLAN1000），连接PC端口access VLAN-800。

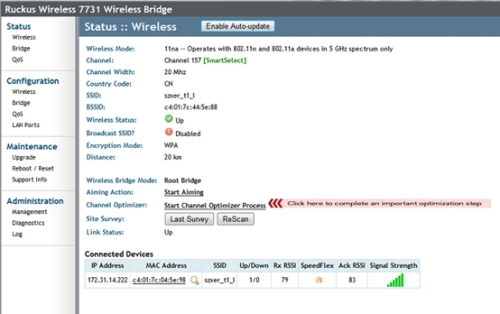

修改好交换机配置以后，在PC浏览器输入https://172.31.14.221,登陆以后可以看见一下信息。
最后在非根桥设备的非POE端口接上无线AP设备。
