CPU 虚拟化技术初探

我们日常开发过程中都会用到各大云服务(阿里云, GCP 等)的 VPS 和自己电脑上的虚拟机(VMware, PVE 等).

作为上层的软件开发者, 我们不需要了解其底层实现的细节就可以享受虚拟化带来的便利, 谈及其中最核心的 CPU 虚拟化技术时也常常轻描淡写地一笔带过.

最近出于好奇检索了更多资料, 整理一些 CPU 虚拟化相关的资料在此.

总览

在没有硬件虚拟化的情况下, x86 指令集有 Ring0-Ring3 4个特权等级, OS内核运行在 Ring0, 用户态程序运行在 Ring3, 虚拟内存机制为每个进程提供了独立的地址空间.

这种情况下, 因为缺少了能隔离多个内核态的 CPU 指令, 想要在同一台机器上运行多个独立的 OS 就变得困难. qemu.org/" style="box-sizing: border-box; color: rgb(201, 202, 204); text-decoration-line: none; background-image: linear-gradient(transparent, transparent 5px, rgb(201, 202, 204) 5px, rgb(201, 202, 204)); background-position: center bottom; background-size: 100% 6px; background-repeat: repeat-x;">QEMU 通过 recompile 实现了完全 User-mode 下的全系统模拟, 但是代价是巨大的性能损失. (我还实现过一个纯解释执行的 QEMU 青春版)

为了解决上述问题, Intel 和 AMD 都提出了自己的硬件虚拟化方案(VT 和 SVM), 以下以 Intel VT-x 为例.

VMX 相关指令

VT-x 中, Intel 引入了一系列相关指令用于支持硬件虚拟化的实现.

Intel Mnemonic	Description
INVEPT	Invalidate Translations Derived from EPT
INVVPID	Invalidate Translations Based on VPID
VMCALL	Call to VM Monitor
VMCLEAR	Clear Virtual-Machine Control Structure
VMFUNC	Invoke VM function
VMLAUNCH	Launch Virtual Machine
VMRESUME	Resume Virtual Machine
VMPTRLD	Load Pointer to Virtual-Machine Control Structure
VMPTRST	Store Pointer to Virtual-Machine Control Structure
VMREAD	Read Field from Virtual-Machine Control Structure
VMWRITE	Write Field to Virtual-Machine Control Structure
VMXOFF	Leave VMX Operation
VMXON	Enter VMX Operation

VM Monitor 和 Guest 的状态切换

VT-x 引入了两种额外的 CPU 模式:

VMX Root 操作模式: 通过 VMXON 指令进入, 此时主机成为 Hypervisor
VMX Non-Root 操作模式: Guest 所处的模式, 在 VMX Root 模式下通过 VMLAUNCH 进入, 限制了敏感资源的访问, 访问敏感资源会触发 VM exits 退出到 VMX Root

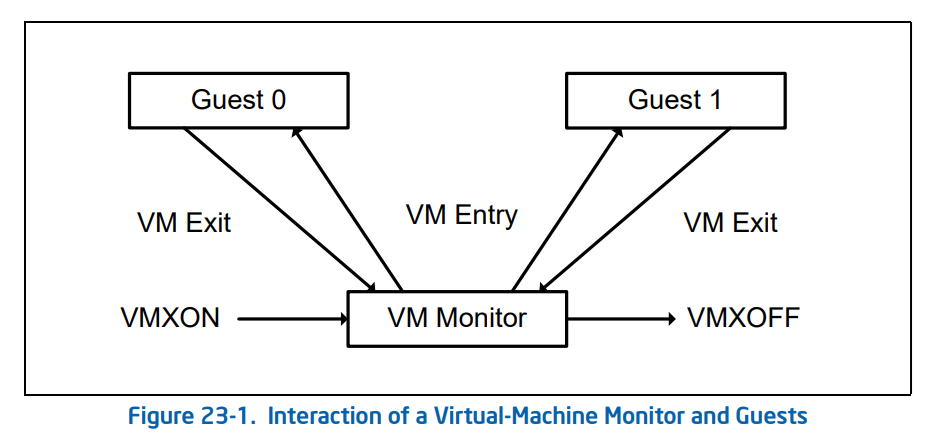

VMX 生命周期如下：
软件通过 VMXON 指令进入 VMX 操作模式。
VMM 可以通过 VM entries 进入 Guest VM（单次只能执行一个 VM），VMM 通过 VMLAUNCH （第一次进入 VM）与 VMRESUME （从 VMM 中恢复到 VM）指令来使能 VM entry，通过 VM exits 重获控制权。
VM exits 通过 VMM 指定的入口点移交控制权，VMM 对 VM 的退出原因进行响应后通过 VM entry 返回到 VM 中。
当 VMM 想要停止自身运行并退出 VMX 操作模式时，其通过 VMXOFF 指令来完成。

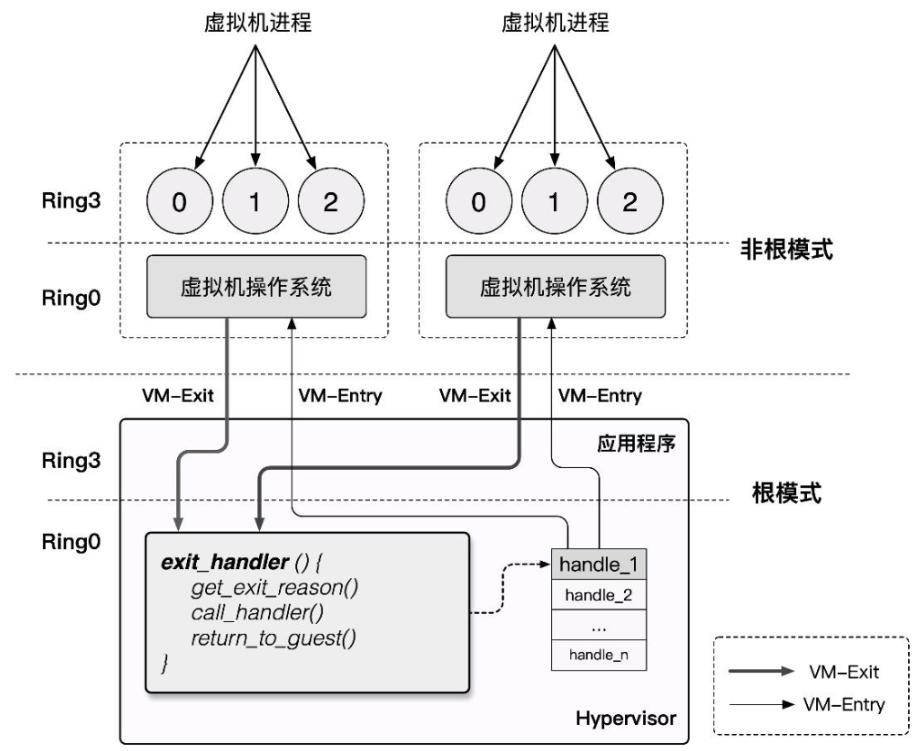

VMX 根模式与非根模式

VMX Root 就类似 Ring0 权限, VMX Non-Root 中运行的 Guest 就类似运行在 Ring3 下. Guest 访问敏感资源的请求(特权寄存器)会被交给 VMX Root 的 VM-exits Handler 处理. VMX Root 可以调度多个 Guest 同时运行.

VMCS

VMCS(Virtual Machine Control Structure) 是用于储存 Guest 和 Host 状态的一个结构体, 主要储存寄存器状态(用于保存/恢复现场)以及控制 VM 行为的一些 Flag.

VMCS 不能直接读写, 需要通过 VMREAD 和 VMWRITE 指令修改.

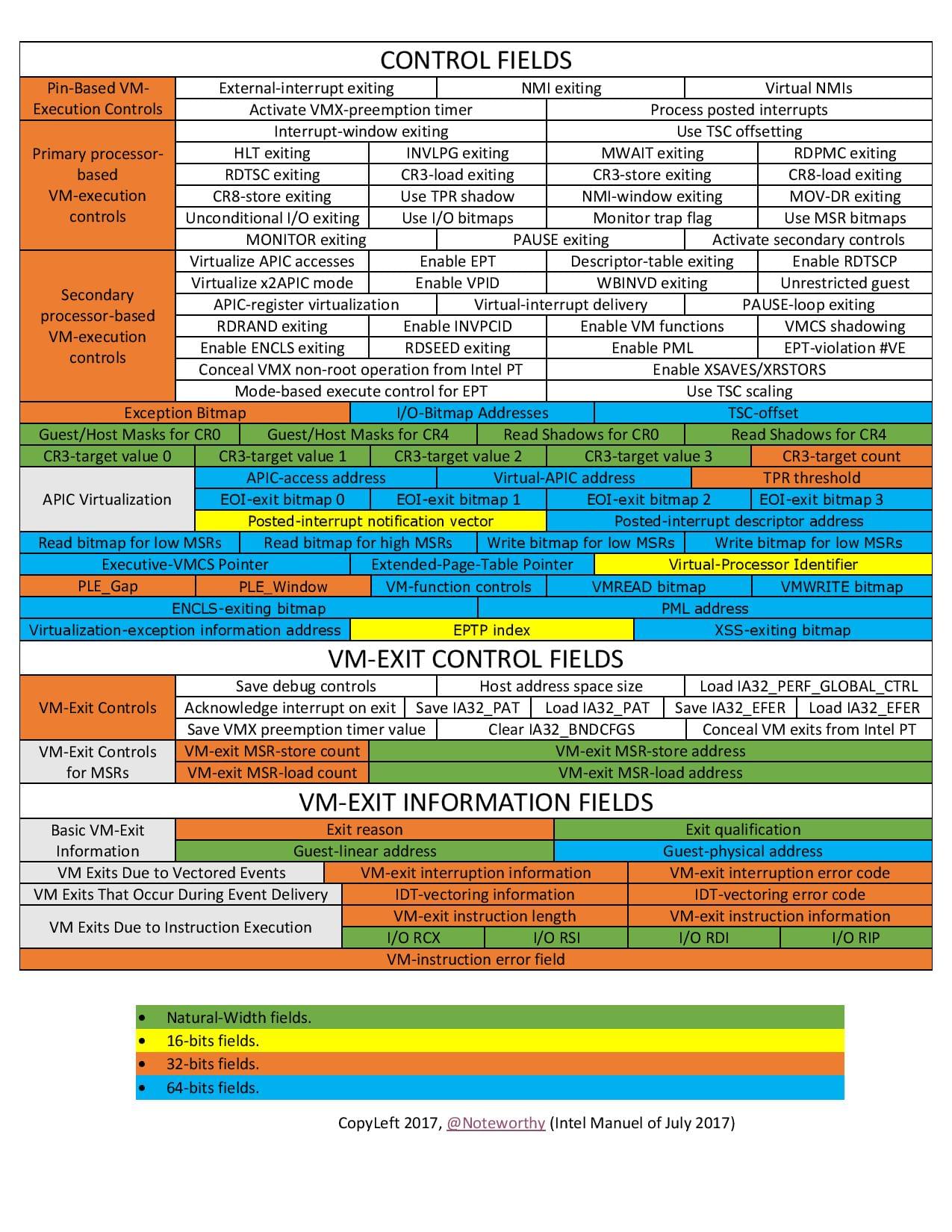

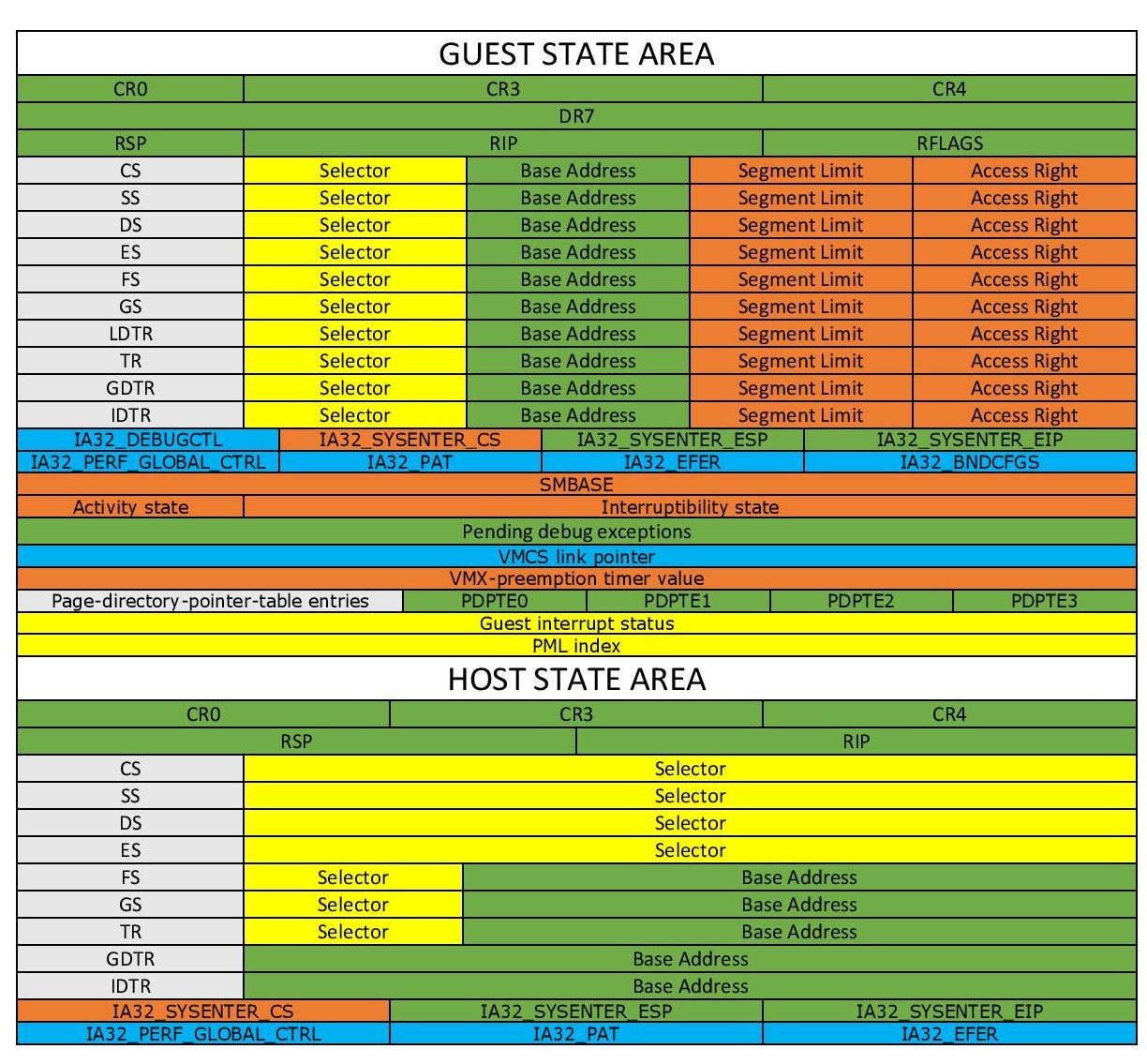

VMCS VMCS

EPT

EPT(Extended Page Table, 拓展页表) 与页表类似, 提供了地址转换的功能.

CPU 能将 VMX Non-Root 模式下的物理内存读写根据 EPT 映射成对主机物理地址的读写.

在常用的虚拟机中, 每个 Guest 内的物理地址都会被独立的映射到主机上不同的物理地址区块上, 实现互不干扰, 独立运行.

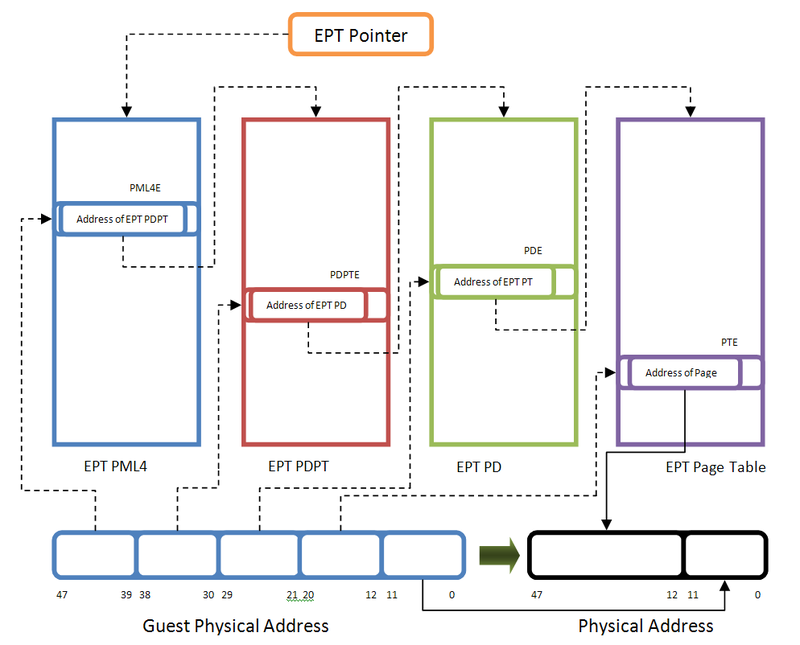

EPT Translation

与主机中的页表类似, EPT 也支持访问控制 (Read, Write, Execute), 访问控制功能后续在 Hypervisor-assisted debugger 中发挥了重要作用: 可以给正常运行的程序移除指定区域的 RWE 权限, 这样程序执行到对应位置时则会触发 VM-exits, 可以 trace 被调试程序的行为, 并进一步修改程序.

更多资料

CTF Wiki 上的虚拟化介绍: virtualization/basic-knowledge/cpu-virtualization/#reference" style="box-sizing: border-box; color: rgb(201, 202, 204); text-decoration-line: none; background-image: linear-gradient(transparent, transparent 5px, rgb(201, 202, 204) 5px, rgb(201, 202, 204)); background-position: center bottom; background-size: 100% 6px; background-repeat: repeat-x;">https://ctf-wiki.org/pwn/virtualization/basic-knowledge/cpu-virtualization/#reference

自己实现一个 Hypervisor: https://rayanfam.com/topics/hypervisor-from-scratch-part-1
