在网络工程领域，拥有一个可靠的网络实验平台至关重要。PNETLab模拟器是一款功能强大的网络仿真工具，它支持包括华为、华三、锐捷、思科在内的多种设备，并且以开源免费的形式提供，这使得它在业界备受青睐。

软件介绍

PNETLab（Packet Network Simulation Lab）是一个平台，允许您下载并与社区共享实验室。它包括PNETLab Box和PNETLab商店：

• PNETLab Box分为两种模式：离线和在线。它是一个虚拟机，安装在本地机器上。实验室将在该虚拟机上运行，这意味着您无需担心实验室的速度问题。

• PNETLab商店则是一个网络平台，提供数百个免费的实验室，涵盖网络、数据库、系统等多个领域。您只需下载所需的实验室并开始学习。

硬件要求

PNETLab 虚拟机要求
中央处理器	4/1（处理器数量/每个处理器的核心数量）启用英特尔 VT-x/EPT 虚拟化引擎
内存	6Gb 或更多
硬盘	40Gb 或更多
网络	VMware NAT 或桥接网络适配器

CPU：支持 Intel® VT-x /EPT 虚拟化的Intel CPU

安装部署

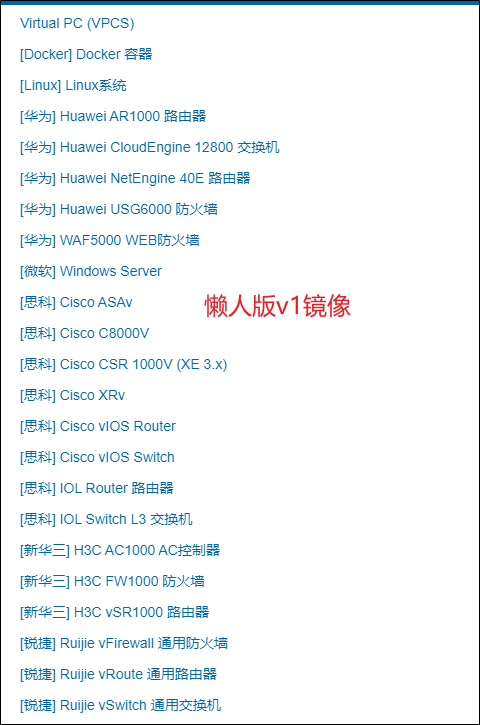

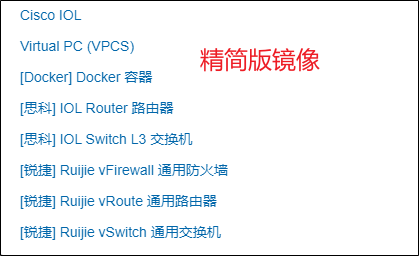

这边找到了国人封装并汉化好的懒人包PnetLab镜像，它有两个版本，精简版和懒人版V1镜像，镜像来源于易妙乐论坛。其中的精简版指仅带有思科IOL和锐捷镜像的版本。(镜像下载链接放在文章后面)

注意，懒人版基于intel平台制作，AMD平台可能出现镜像数量少，部分镜像无法开机的情况。

本案例中以精简版部署为例，我这边同样是使用PVE虚拟机进行部署，其他虚拟机平台类似。PVE创建虚拟机就不在这里叙述了，可以参考上一篇文章《升级你的网络实验场：体验华为最新ENSP_PRO模拟器，现已对普通用户开放！》

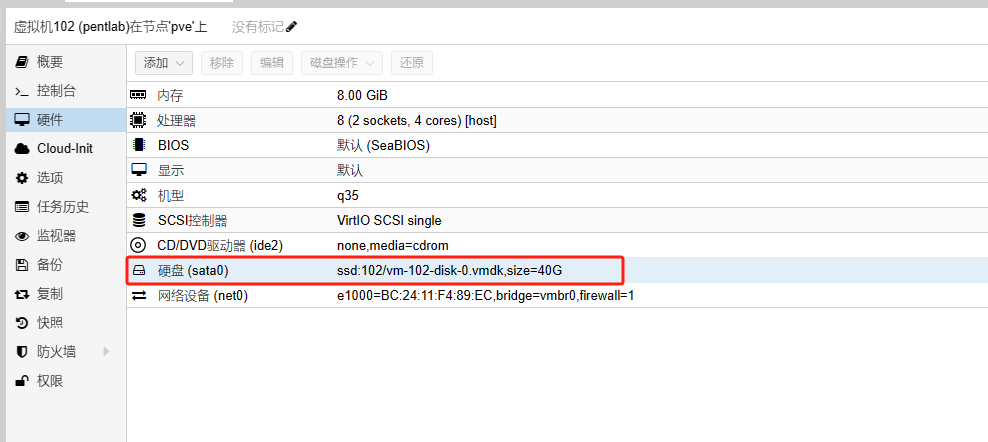

我这边创建虚拟机如下，其中硬盘是后面通过命令导入的。

把下载好的精简版镜像上传到PVE服务中，解压并导入到虚拟机中。

 tar xvf PNETLab-6.0.0-100v2.ova qm importdisk  102  PNETLab-6.0.0-100-v1.qcow2 ssd  --format=vmdk 123

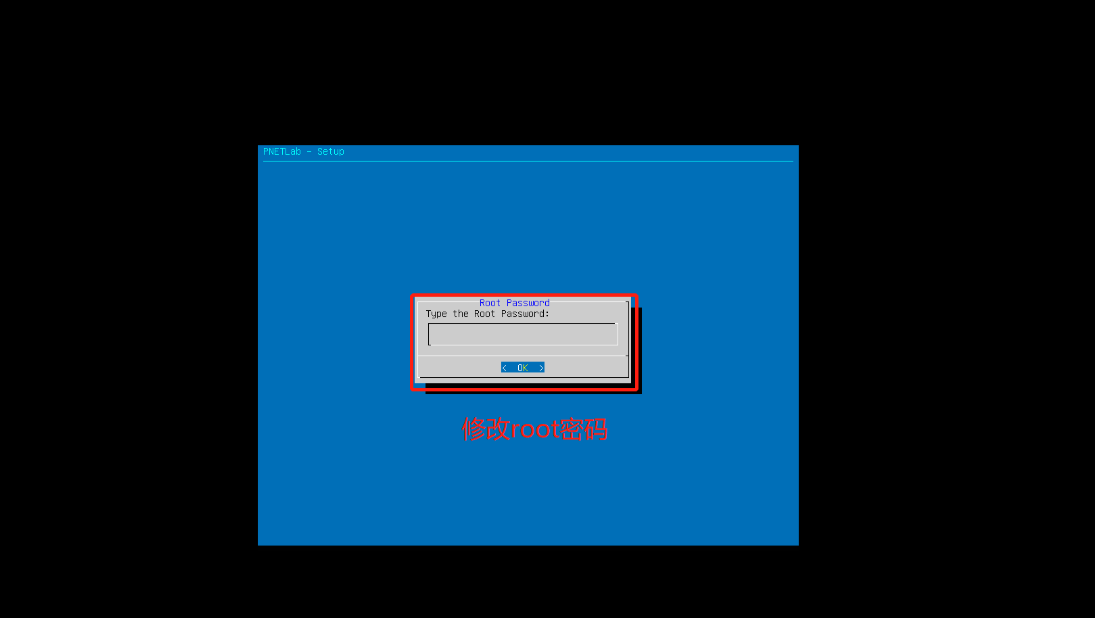

完成导入后，启动PNETLab，首次登录后台将进行必要的初始化配置。

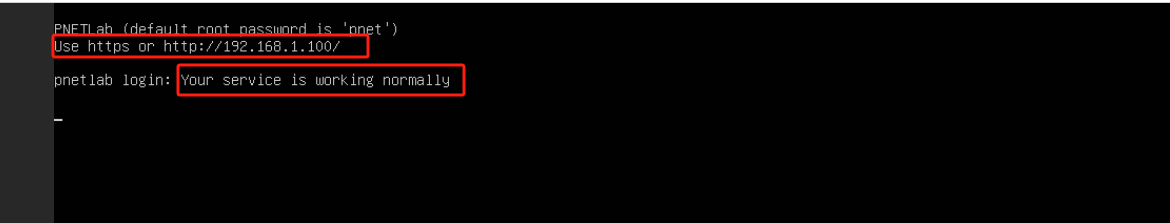

初始化配置完成后，系统将自动重启。重启完成后，您将进入以下界面。

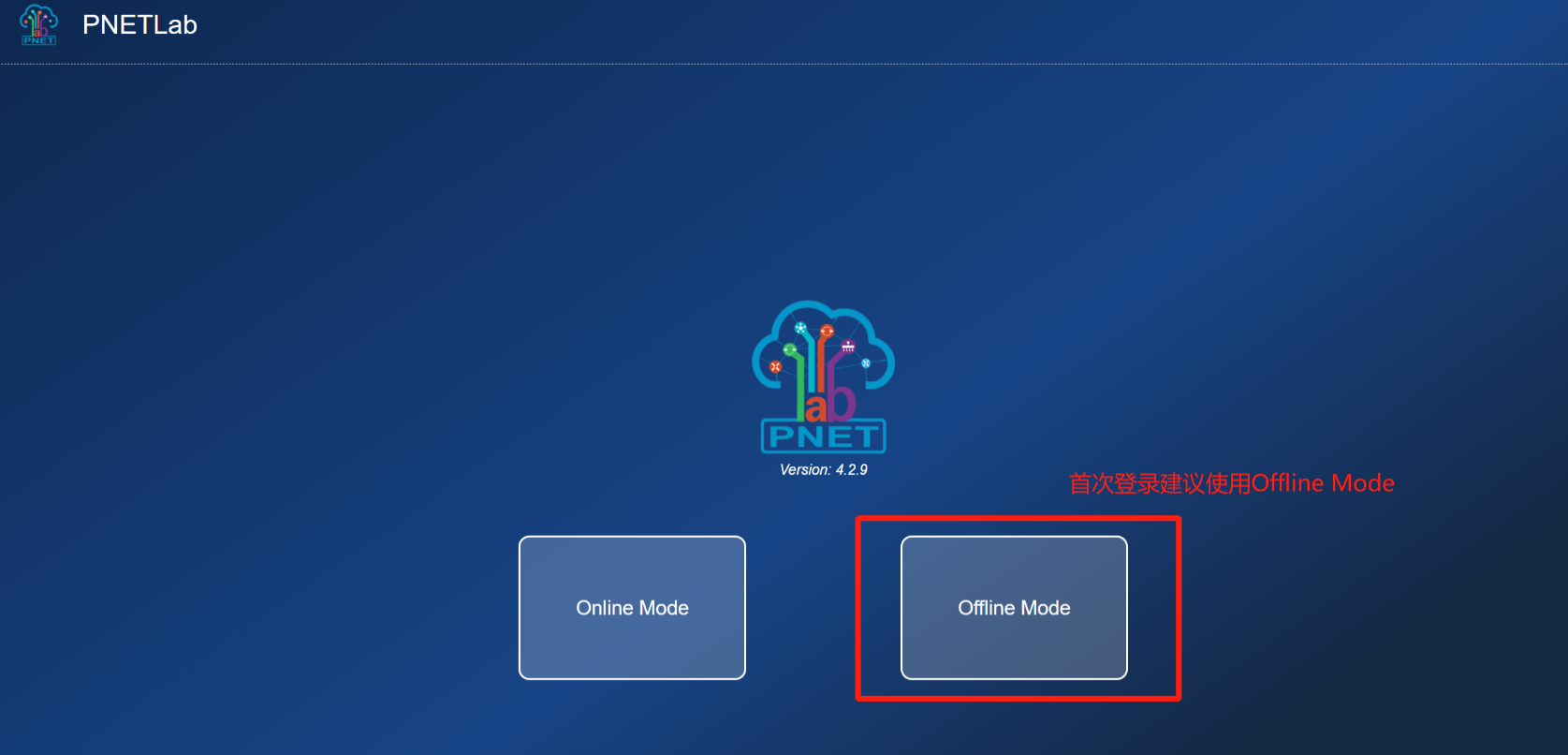

根据上面的提示在浏览器输入上述地址，就能进入PNETLab界面，首次登陆建议选择离线模式，如下图：

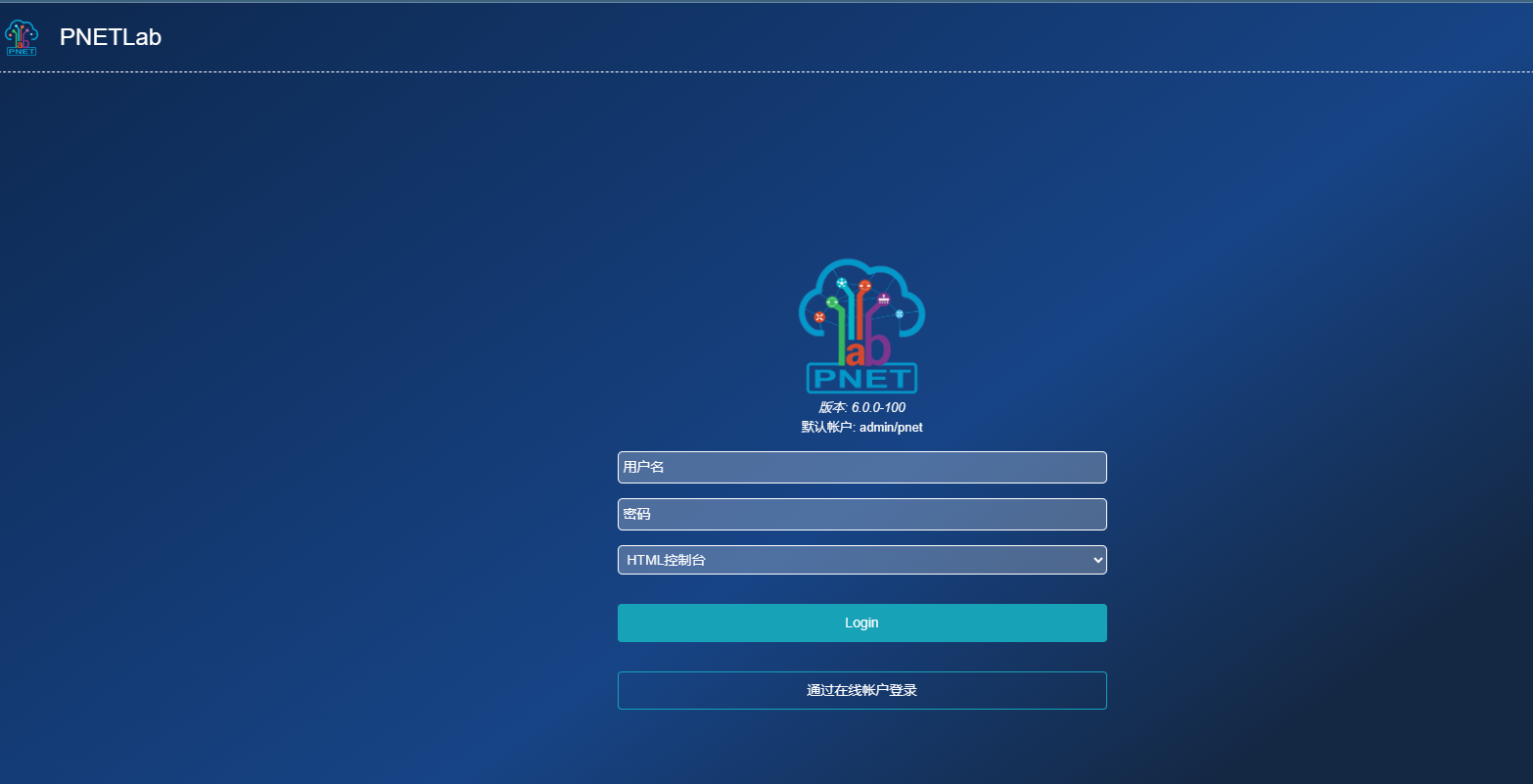

选择离线模式后，会进入如下界面：

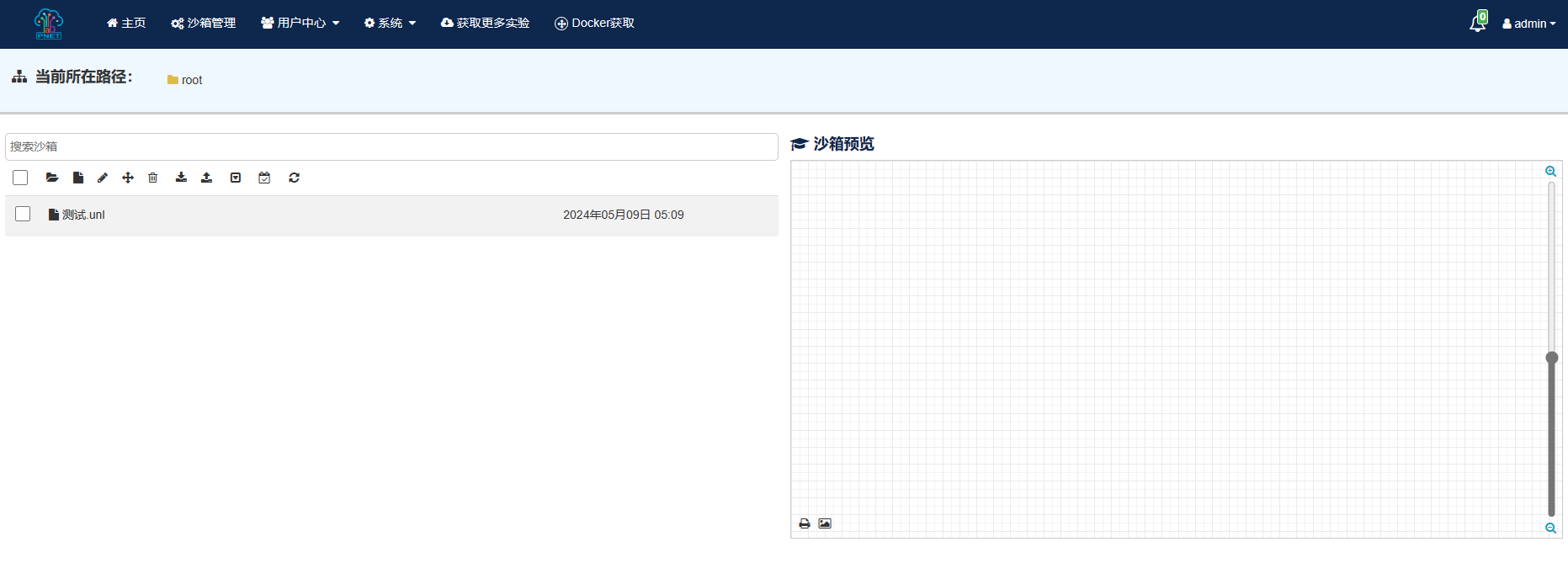

输入提示的用户和密码后，即可进入到Pnetlab的工作台，如下：

QEUM镜像导入

精简版它只是集成了部分的思科设备和锐捷设备。没有集成华为的设备。下面介绍QEUM镜像的几个关键目录，一个QEUM镜像关联三个目录：

1. /opt/unetlab/addons/qemu:存放厂商的镜像文件

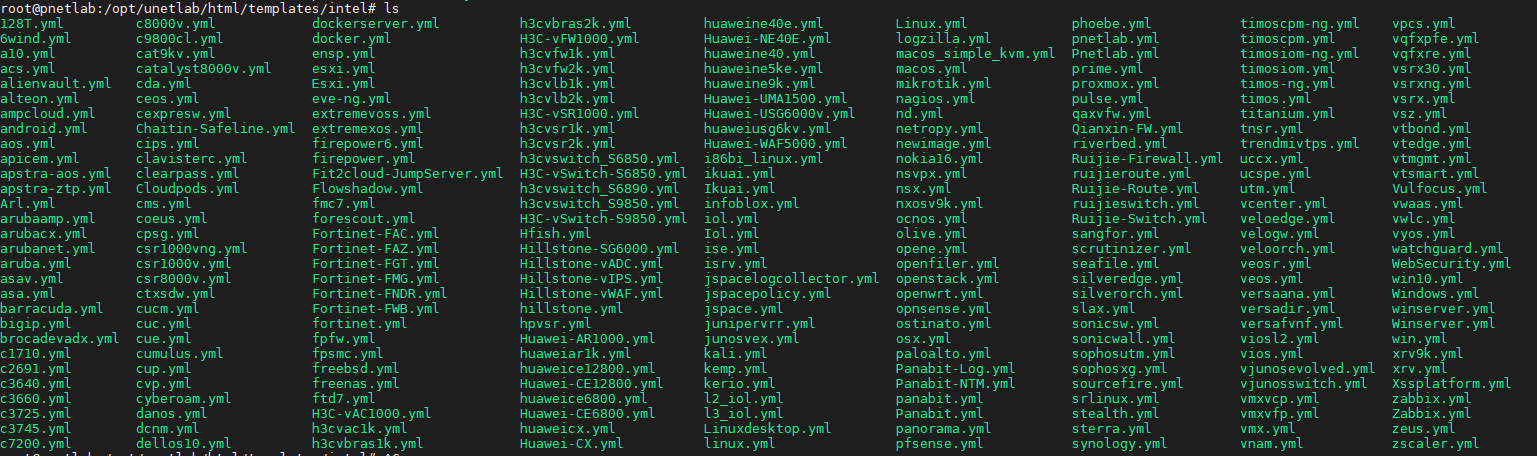

2. /opt/unetlab/html/templates/intel：存放厂商设备的模板文件(精简版本已经把所有厂商的模板文件配置好了)

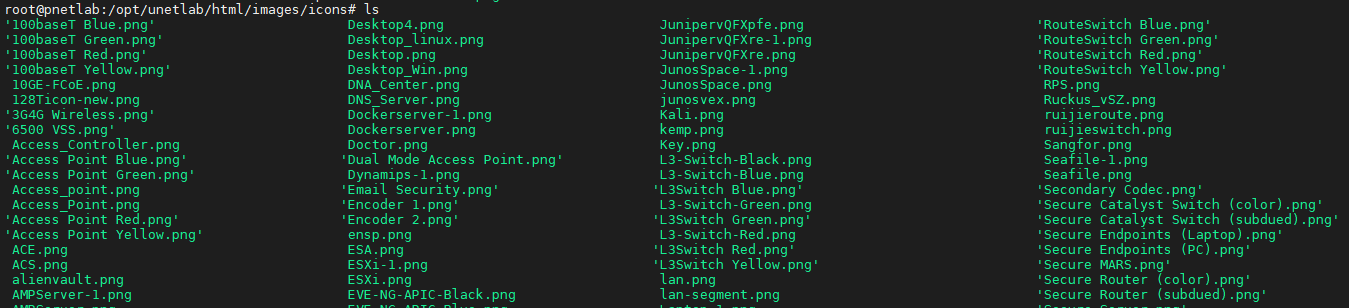

3. /opt/unetlab/html/images/icons：存放设备的图标文件(精简版本已经把图标也上传好了)

通过上述的了解，要导入QEUM镜像，只需要在/opt/unetlab/addons/qemu这个目录上传对应的设备镜像即可，下面以导入华为的USG6000防火墙为例进行阐述：

各厂商网络设备镜像下载地址：https://labhub.eu.org/zh-CN/

1. 下载华为USG6000的防火墙镜像到/opt/unetlab/addons/qemu这个目录，如下：

wget https://labhub.eu.org/api/raw/?path=/UNETLAB%20II/addons/qemu/Huawei/huaweiusg6kv-5.1.7-2018.tgz 1

2. 解压下载好的文件

tar -zxvf huaweiusg6kv-5.1.7-2018.tgz 1

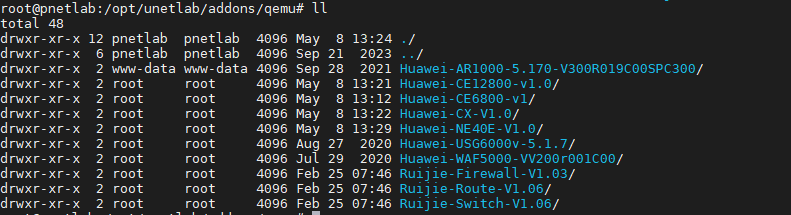

3. 把解压的目录改名，执行如下命令：

mv huaweiusg6kv-5.1.7-2018 Huawei-USG6000v-5.1.7 1

Huawei-USG6000v-5.1.7这个文件夹参数模板文件的命名格式

其中-5.1.7这个是随意取的。

4. 每次上传完镜像都需要修正镜像权限，执行如下的命令。

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions 1

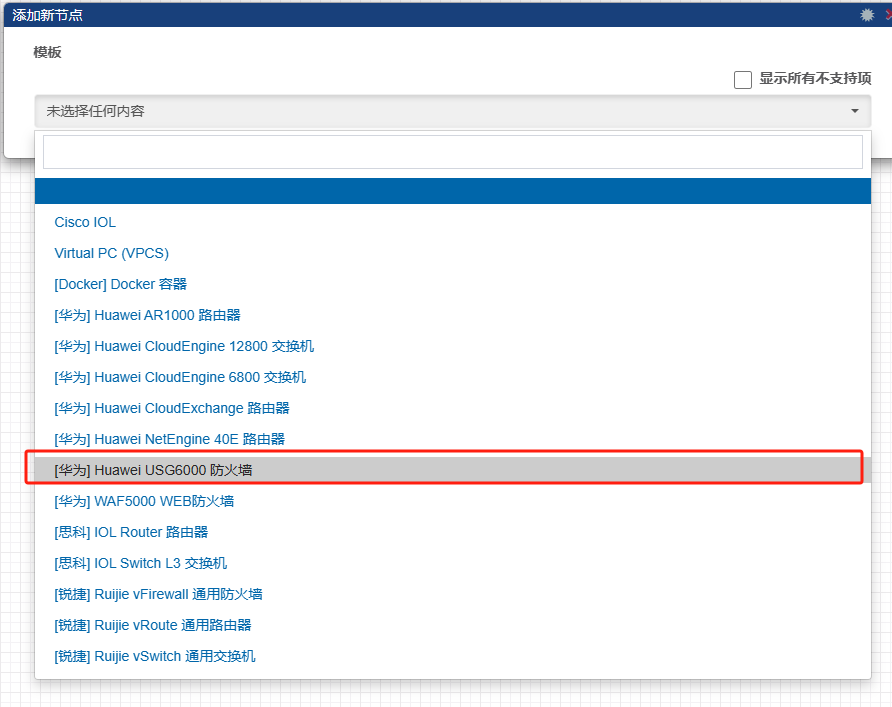

操作完上述步骤后，打开工程文件，创建节点，就可以发现防火墙USG6000就可以选择了。

案例演示

以下是使用Pnetlab演示如何访问华为USG6000防火墙的WEB界面的步骤。

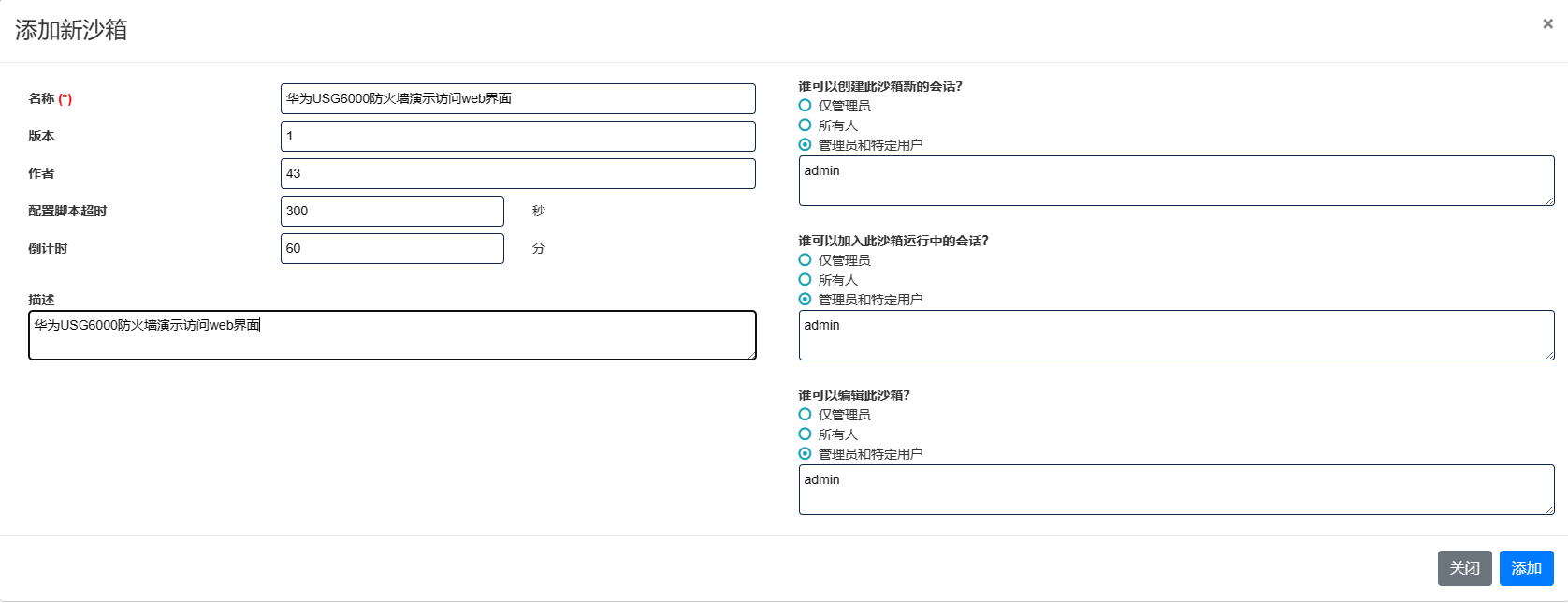

1. 创建工程文件，如下图：

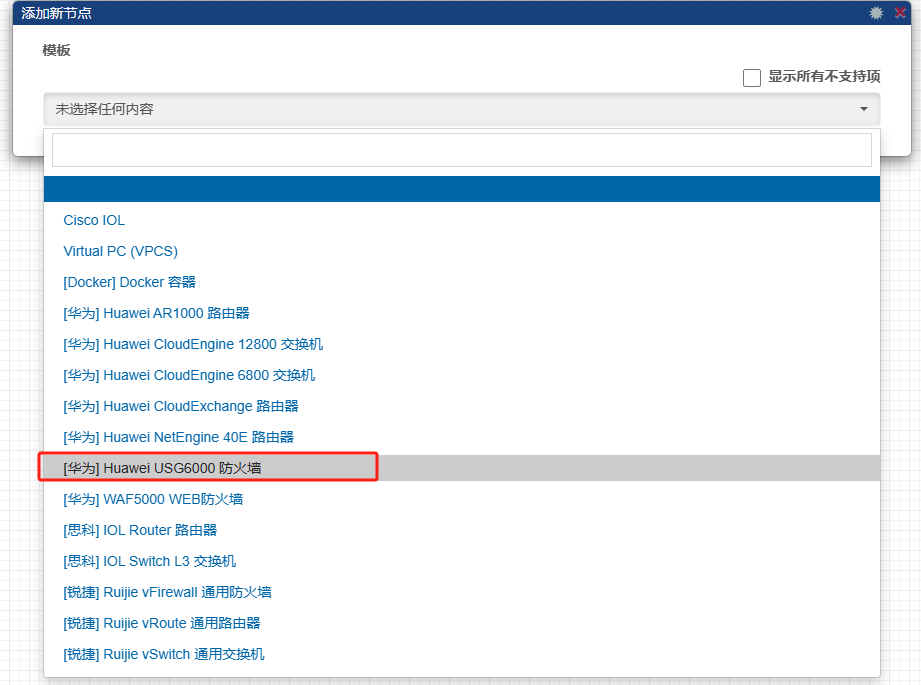

2. 添加USG6000防火墙设备，如下图：

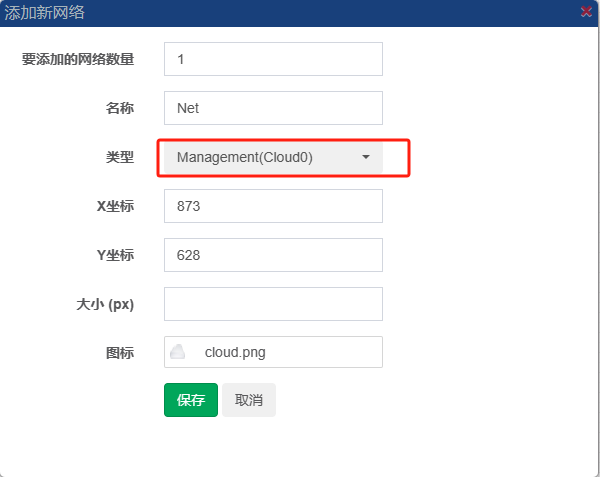

3. 添加网络，这里选择桥接的方式，如下图：

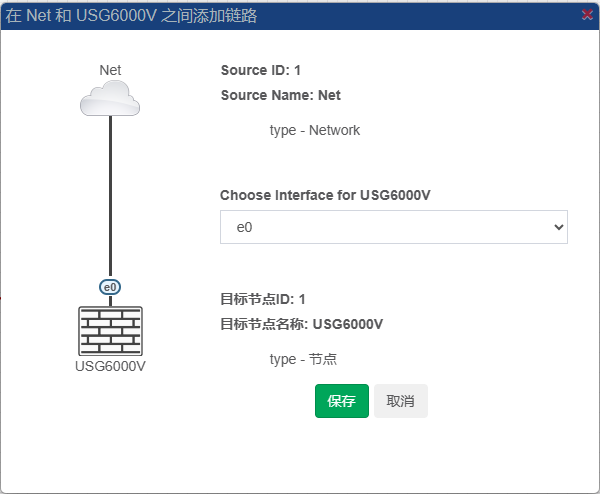

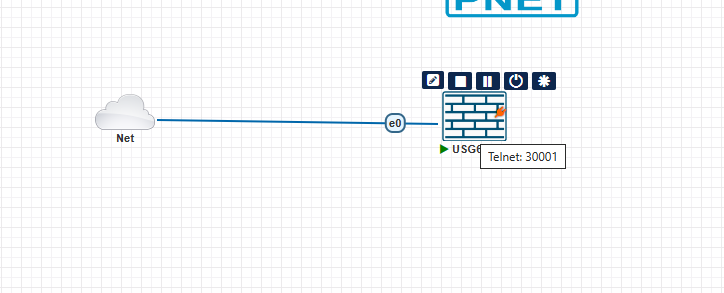

4. 连接防火墙的e0接口。如下图：

5. 启动防火墙，并配置e0接口的IP地址

通过telnet pnetlab的IP地址+30001端口即可打开USG6000的终端，例如：我的pnetlab ip是192.168.1.100 。所以，通过telnet 192.168.1.100:30001打开USG6000的终端。

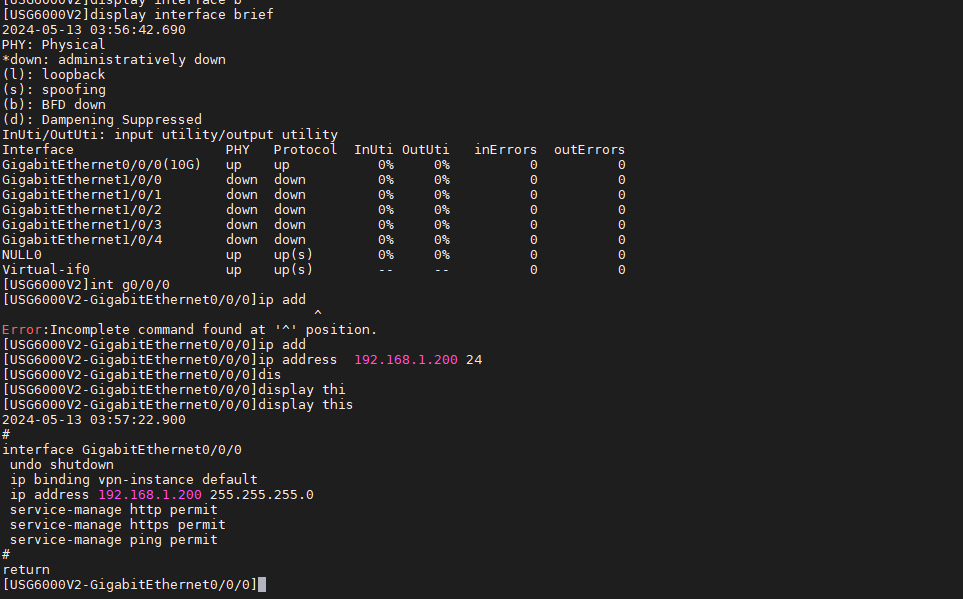

下图是通过MobaXterm软件登陆到华为防火墙，并配置了G0/0/0接口的IP地址

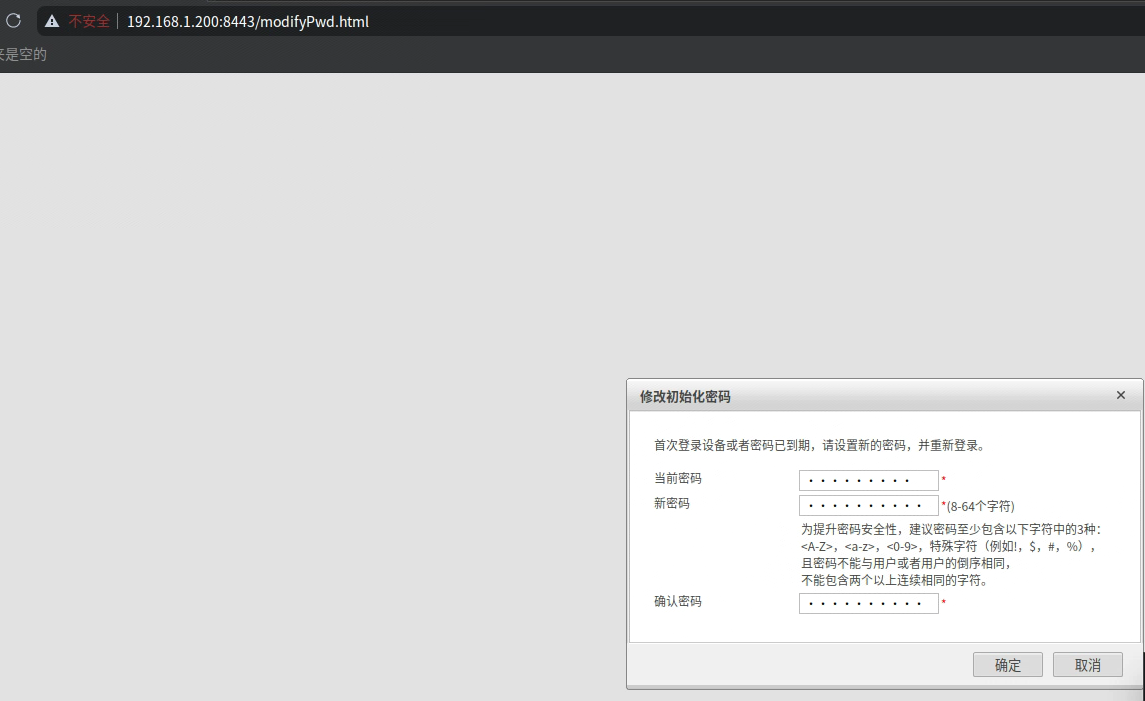

完成配置后，在浏览器在输入https://192.168.1.200:8443即可打开web界面，第一登陆需要修改密码，如下图：

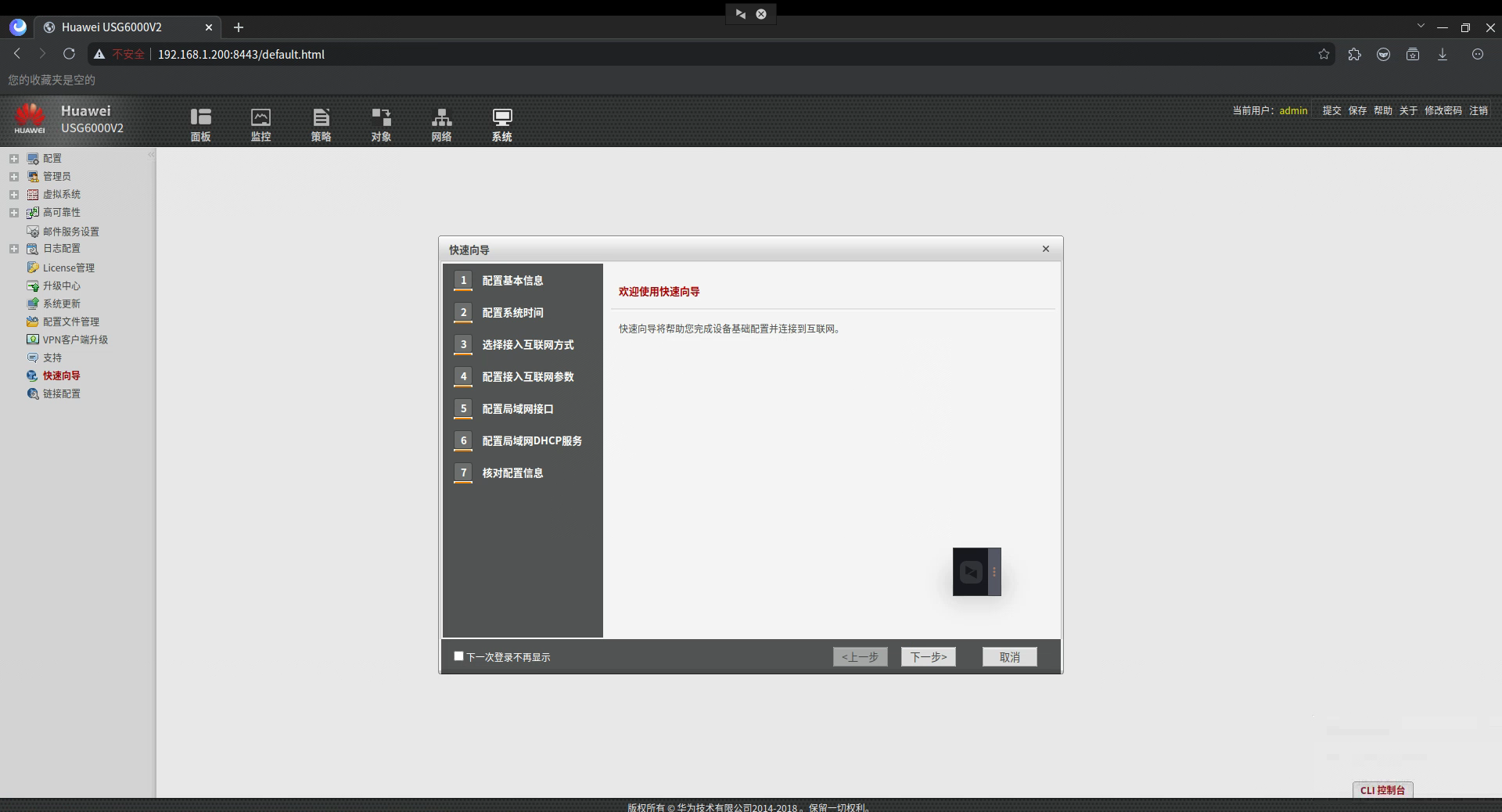

完成密码修改后，重新输入用户名和密码即可访问到web界面如下：

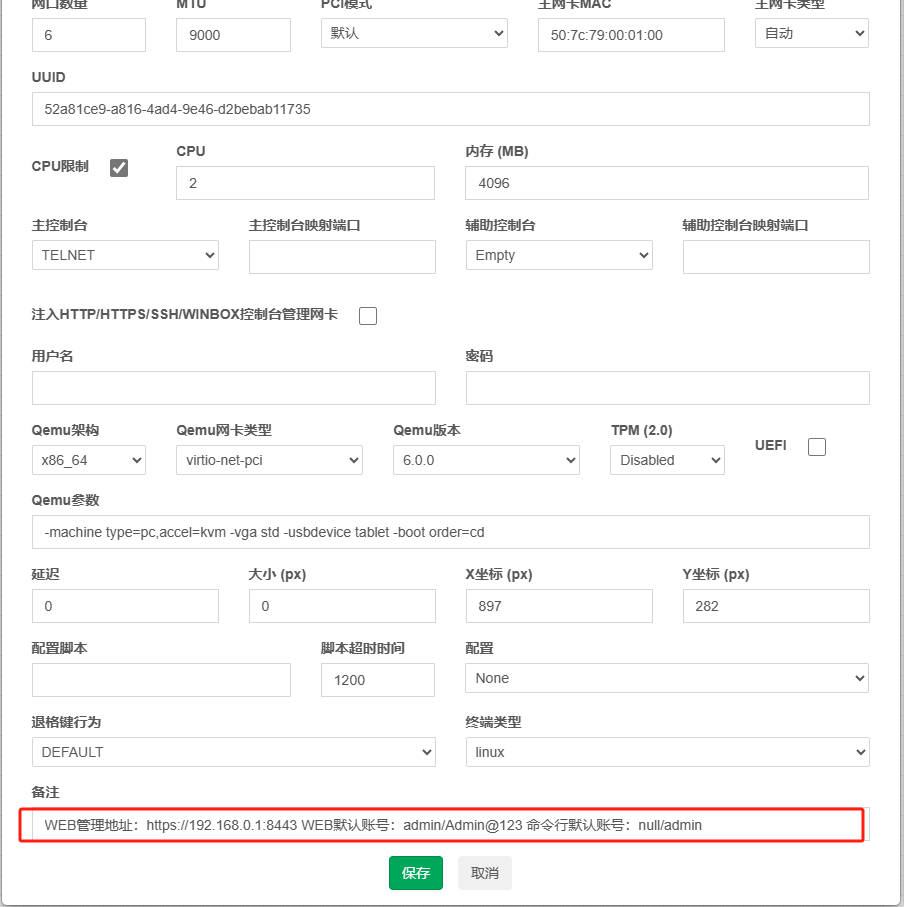

USG6000的用户名和密码，可以通过编辑USG6000网元查看。如下图：

总结

通过以上步骤，已成功部署了PNETLab模拟器，并可以开始使用它来进行网络实验和测试。PNETLab将为您提供一个高效、灵活和可靠的网络实验环境，帮助您更好地理解和掌握网络技术。
