开源网络准入软件packetfence 部署心得

      packetfence 是一款内网准入软件，刚开始研究的时候也是一脸懵逼，资料少的可怜，前后玩了几个月，中途很多次都想放弃了，填完了很多坑，最后也算是成功了


好了，今天就讲一下packetfence所能达到的功能吧


简单来说，就是这么几步：


1、内网环境说明：假设公司有3个网段，办公网段vlan10，访客网段vlan20，隔离网段vlan30


2、PC、笔记本等网络设备第一次接入网络，网段为vlan30，（已做好ACL，无法访问vlan10）


3、通过web认证身份，可结合AD域，认证为公司员工自动给你切换网络至vlan 10，通过guest账号认证为访客，切换为vlan20，并定义过期时间，比如5小时后，会自动打回到vlan30


基本流程这里就讲完了


不要小看这个流程，很重要，刚开始部署我都不知道这软件是怎么用的，怎么实现功能，因为不了解，所以一直被坑


部署系统的话centos7，交换机有一定要求，要支持802.1X


交换机支持列表可以在以下网址查看


https://packetfence.org/doc/PacketFence_Network_Devices_Configuration_Guide.html


packetfence部署的环境；


官网部署参考网址

https://packetfence.org/doc/PacketFence_Installation_Guide.html

一、准备工作（服务器、设备）

需求：

1、centos7.4——内存8G最好，测试环境小点也可以_pf服务器——网口接交换机的trunk口

2、交换机——需要支持802.1X认证（推荐思科2960,3750系列），因条件所限，我测测试环境是H3C交换机

3、AD域环境——用于用户认证

我的测试环境：

centos7.4  4C-8G-100G ；H3C5120交换机，window2012 AD域


网络：

管理vlan 192.168.211.0

注册vlan 192.168.212.0 终端注册、认证后方可上网or接入内网

其他vlan

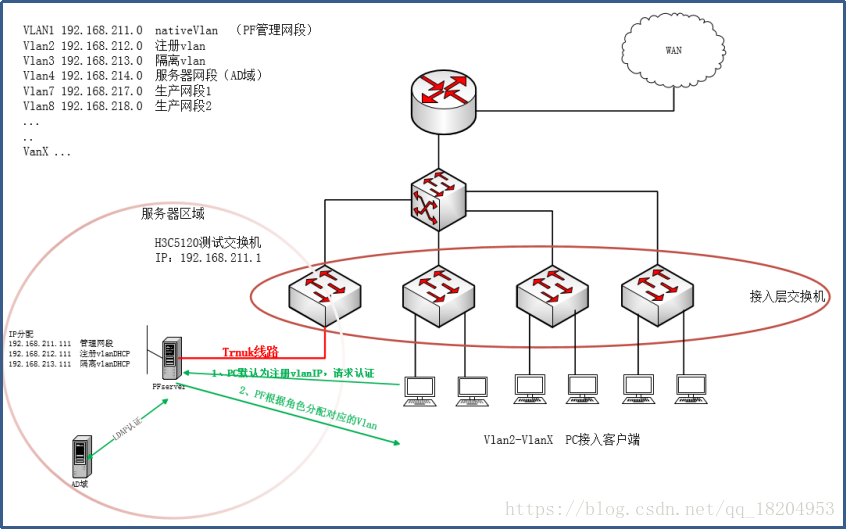

测试架构：旁路模式，大体架构图如下

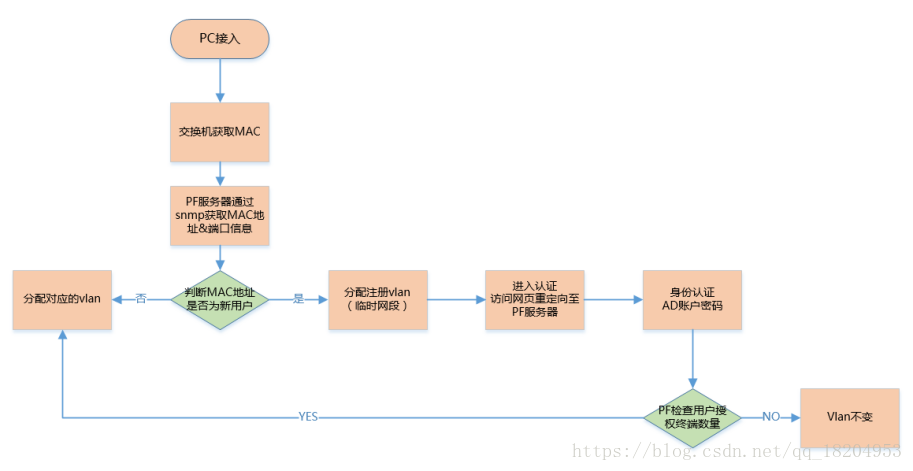

用户的接入流程


二、pf服务器安装

1、可直接下载虚拟机ovf模板导入，地址：https://packetfence.org/download.html
