需求描述

一个企业需要通过无线连接到网络办公，那这时，公司对于无线网络还是要有一定的要求的，无线全覆盖，而且在公司内走动，无论到任何地方，无线网络都不会断，所以选择了华为的AP+AC来做无线覆盖。

组网需求

由于公司办公人员不是特别的多，几十个人，所以选择AC选择了，直连二层组

组网方式，采用直接转发数据包。

AC部署方式：直连二层组网。

DHCP启用位置：AC控制器作为DHCP服务器。DHCP服务器为AP和客户手机，笔记本电脑分配IP地址。

业务转发方式：直接转发。

什么网络拓扑图

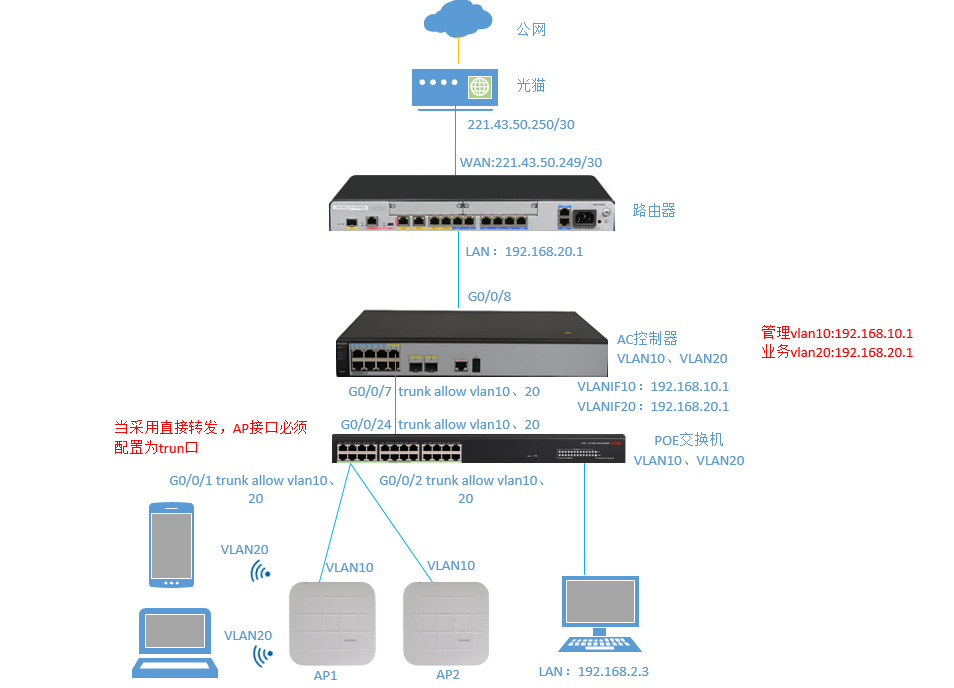

配置直连二层组网直接转发示例组网图

我们今天配置，先配置到AP上线。

AP管理vlan:vlan10

STA业务vlan，也就是手机、无线笔记本使用的业务vlan：vlan20

DHCP：AC作为DHCP，为AP和手机、无线笔记本分配IP地址。

AP地址池：192.168.10.2-192.168.10.254/24

STA地址池：192.168.20.2-192.168.20.254/24

AC源接口地址：Vlanif10：192.168.10.1/24

配置步骤

在配置AC与AP的过程 ，我们心里一定要有一个大体的过程，步骤是什么样的。

第一步：POE交换机配置vlan10、vlan20、trunk。

第二步：AC控制器配置vlan10、vlan20、trunk，并配置vlanif10、vlan20接口IP地址。

第三步：AC上配置DHCP服务，一个vlanif10管理vlan DHCP和vlanif20 业务vlan DHCP。

第四步：确定AP连接的POE交换机端口，可以获取到vlanif10管理网段的IP地址。

第五步：进入AC控制器web进行AC初始化配置。

第六步：AP上线配置。

第七步：确定AP上线。

详细步骤

第一步：POE交换机配置vlan10、vlan20、trunk。

接入AP的POE交换机上划分两个vlan、管理vlan10,业务vlan20。

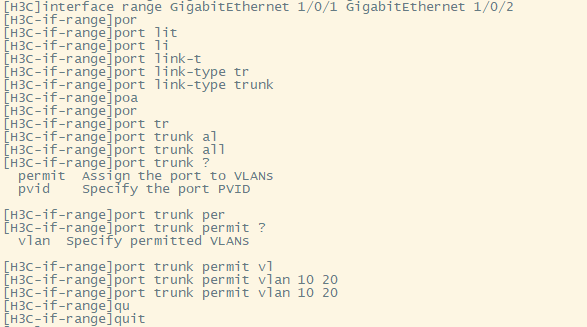

然后，将1和2口都设置为trunk口，允许vlan10和vlan20通过。因为我们这次配置的，直接转发，在配置直接转发的时候，AP的接口必须要承载多个VLAN通过，所以AP连接到POE的接口必须要设置为trunk。

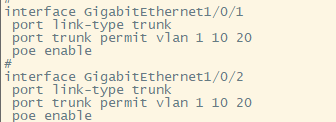

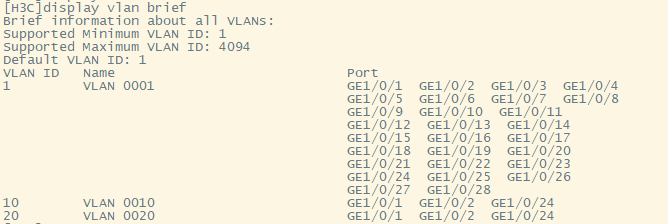

可以看到G1/0/1和G1/0/2都已经设置为trunk口了。

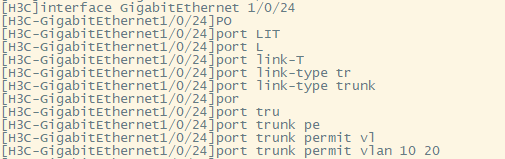

交换机的24口和AC控制器的7号口连接，也需要设置trunk，允许Vlan10和vlan20通过，因为DHCP是启动在AC控制器上的，所以必须要允许vlan10和vlan20通过，一个管理vlan，AP和AC控制器建立CAPWAP隧道。一个业务vlan，客户手机笔记本连接到无线网，获取业务vlan地址进行上网。

这直trunk和vlan允许通过都设置好了。

第二步：AC控制器配置vlan10、vlan20、trunk，并配置vlanif10、vlan20接口IP地址。

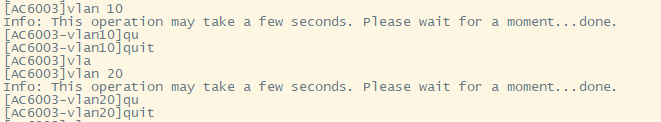

AC配置两个vlan，一个vlan10，一个vlan20。

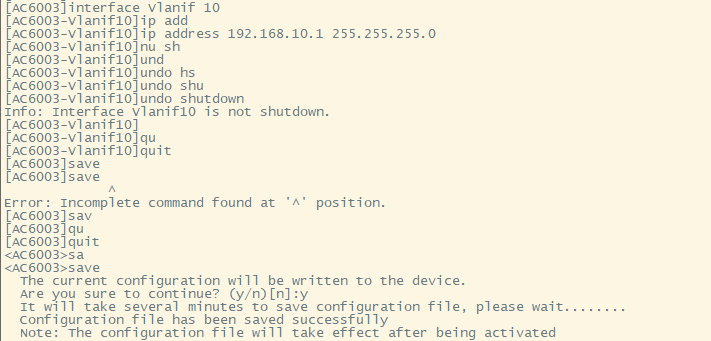

配置vlanif10管理vlan的接口IP地址是192.168.10.1。

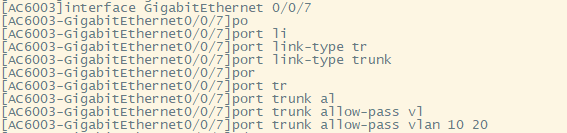

AC控制器的7口连接POE交换机24口，这时允许7口是trunk口，允许vlan10和vlan20通过。

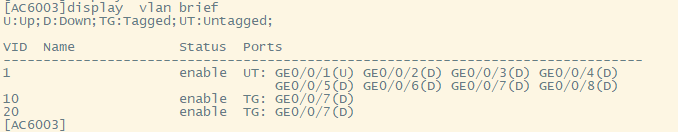

查看vlan划分情况。

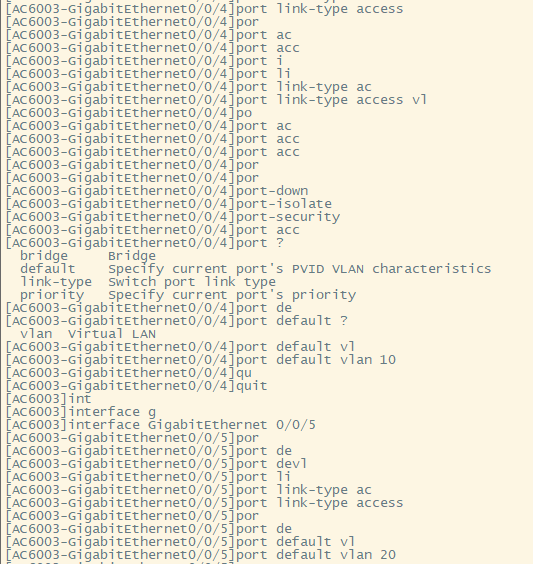

这时我把4口划分到vlan10，把5口划分到vlan20

为什么要把4口划分到vlan10呢？把5口划分到lvlan20呢？这就是为了方便我在AC控制器上，配置DHCP后，4口可以正常获取到管理vlanip10地址，5口可以正常获取到业务vlanif20地址。这样可以确保我AC中的dhcp配置没有问题。

第三步：AC上配置DHCP服务，一个vlanif10管理vlan DHCP和vlanif20 业务vlan DHCP。

开始在AC上配置DHPC服务器，需要配置两个DHCP服务器，一个是vlan10管理vlan，一个是vlan20 业务vlan。其实配置DHCP也非常简单。

首先，在AC控制器中，将DHCP服务打开。

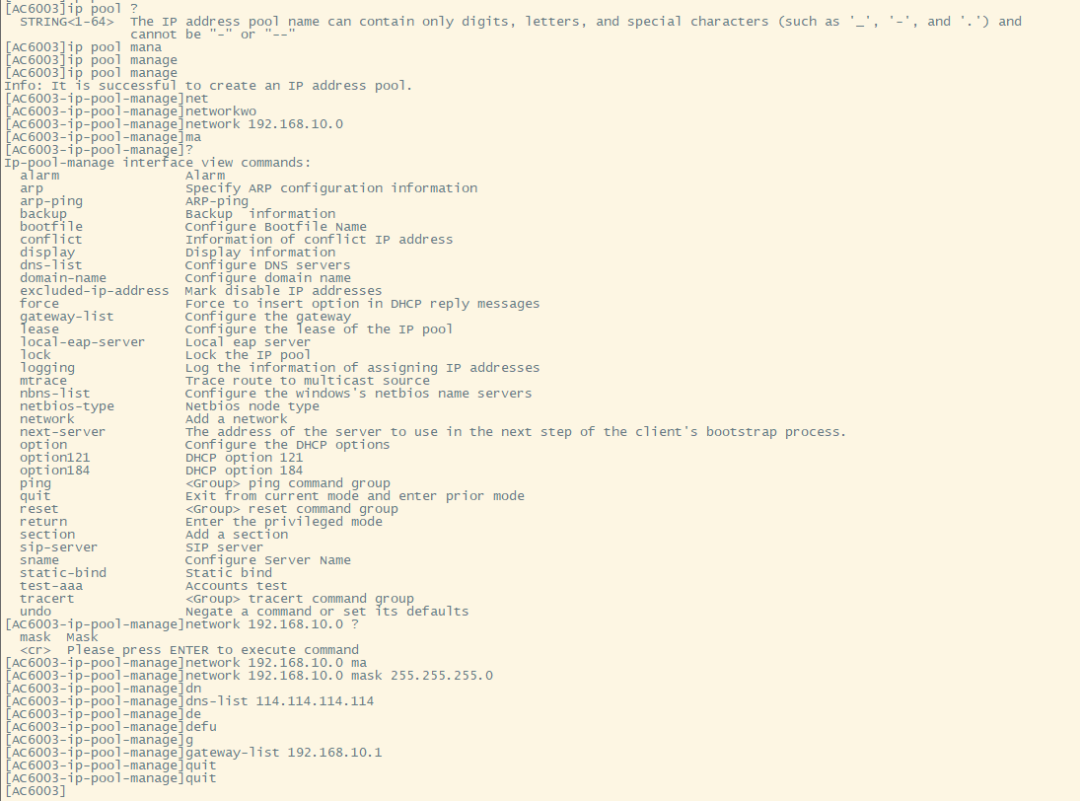

然后，配置管理vlan10的DHCP地址池，地址池的名称是manage。

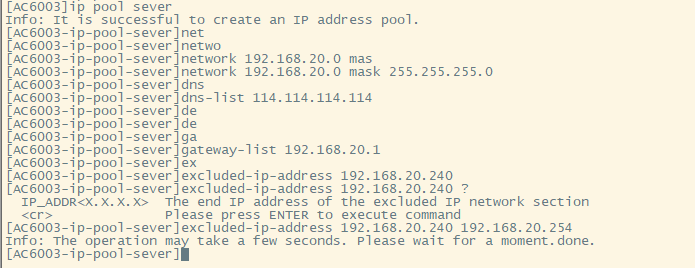

然后再创建业务DHCP地址池，业务vlan20的地址池名称是server。

忘记配置vlanif20的IP地址了，这时再配置上。

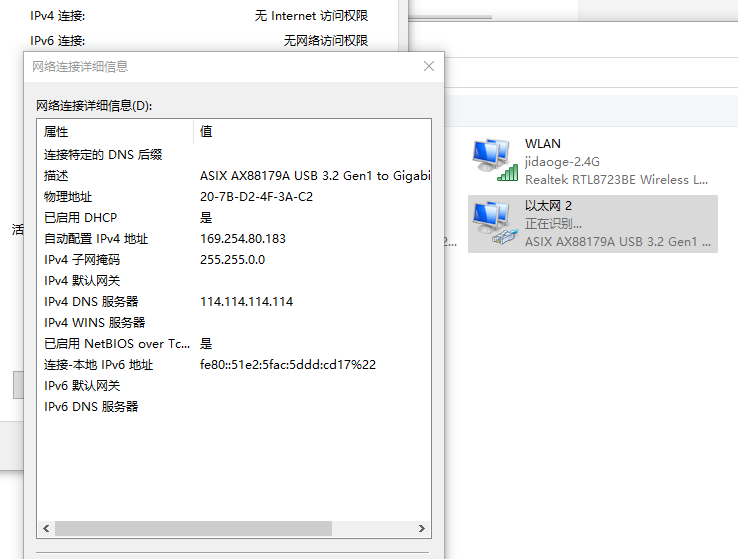

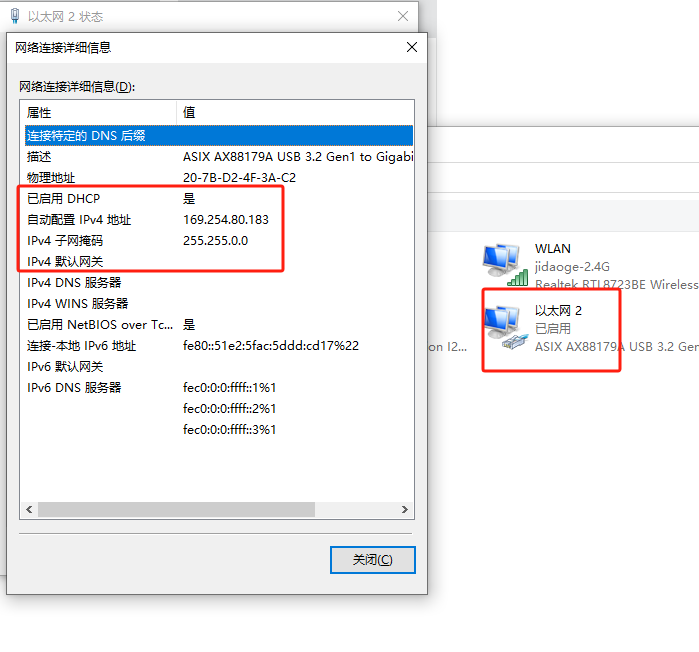

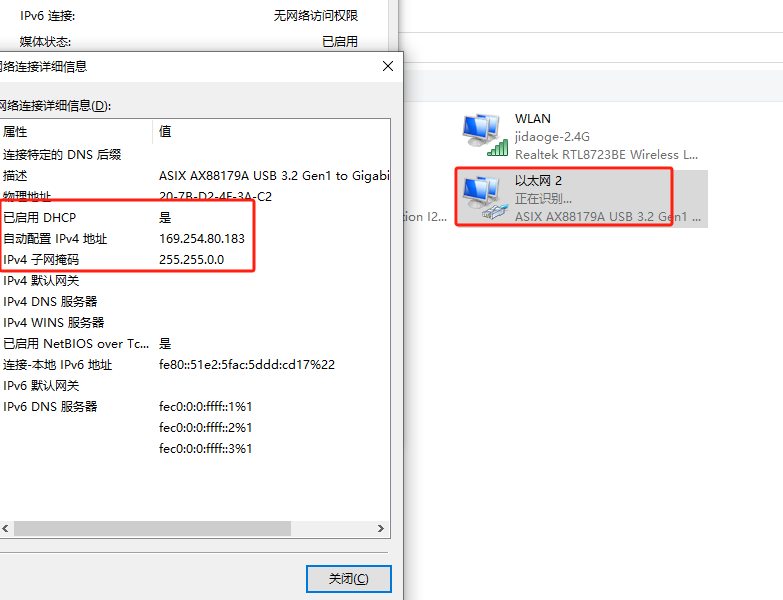

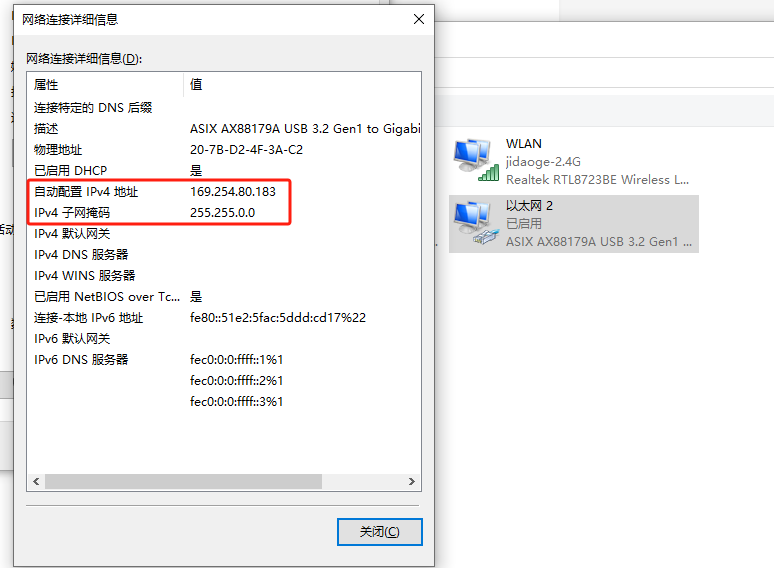

这样配置完成之后，无论电脑插AC的4口还是5口都获取不到IP地址，可以看到电脑没有获取到IP地址，那这个是为什么呢？

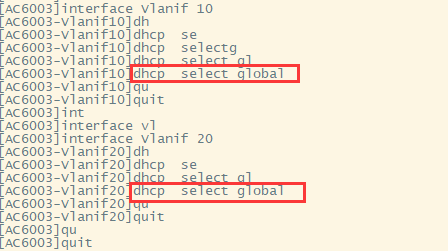

后来，发现少了一条命令，如下所示：

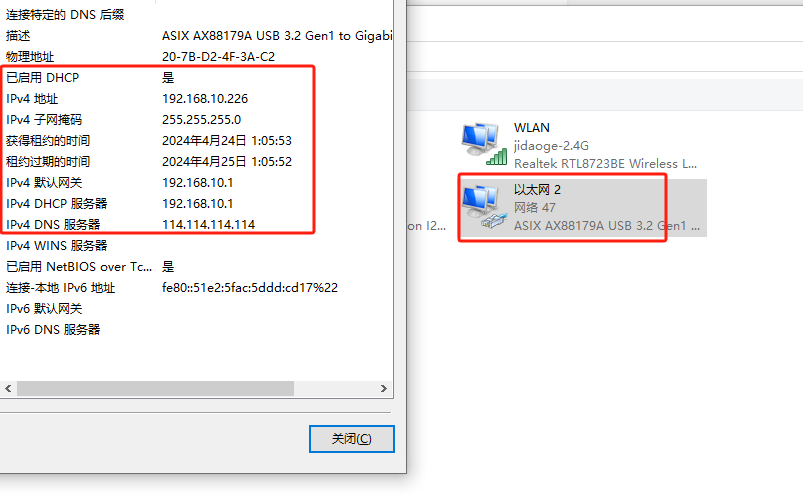

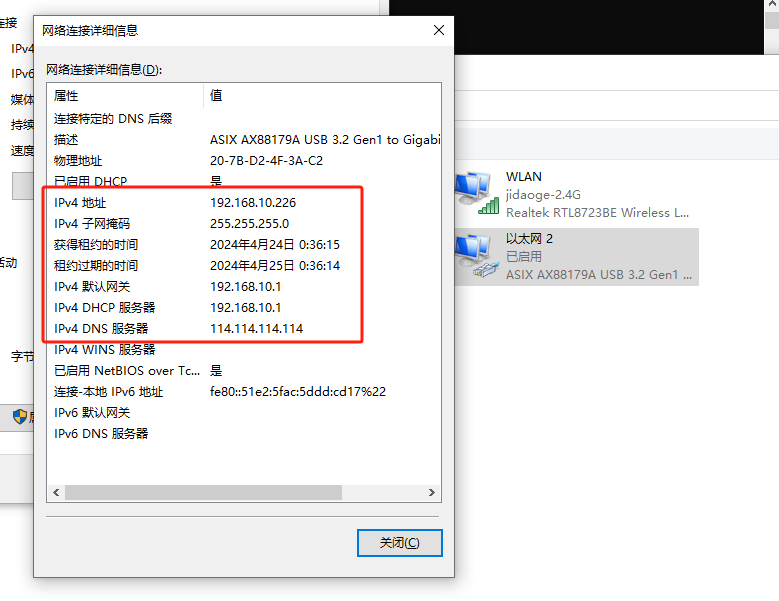

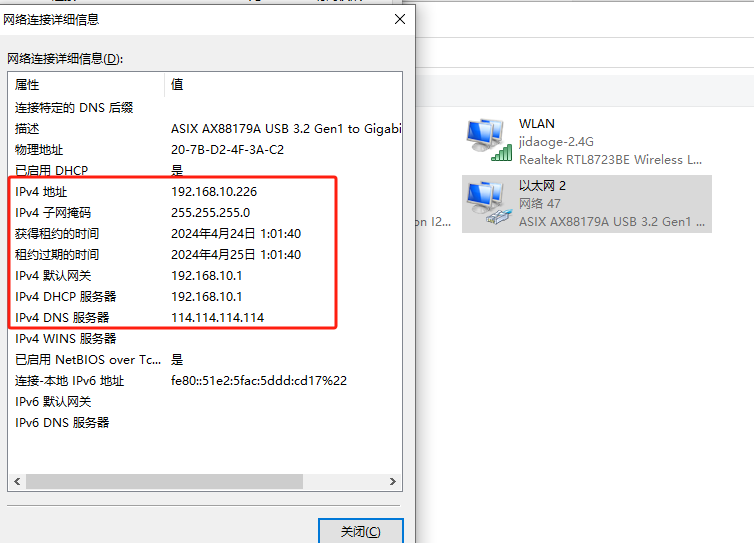

这时，电脑再去连接4口获取的是192.168.10.226。

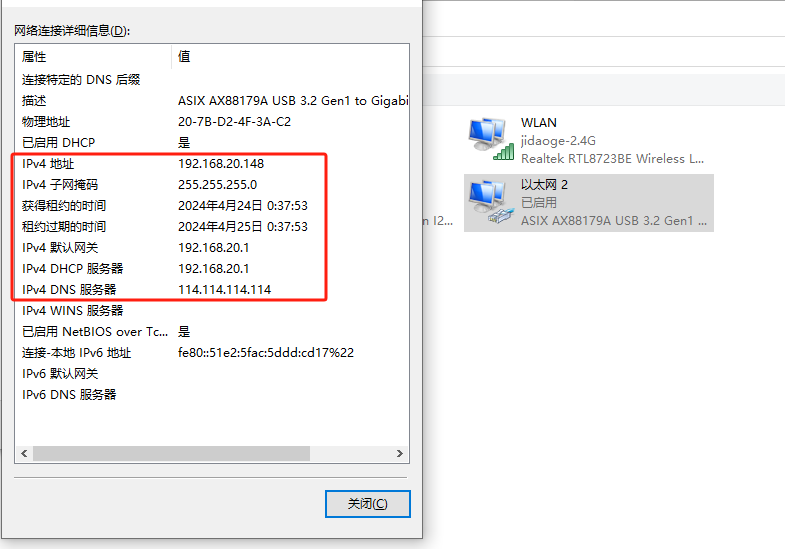

连接5口，获取的是192.168.20.148，这时说明dhcp已配置完成。

第四步：确定AP连接的POE交换机端口，可以获取到vlanif10管理网段的IP地址。

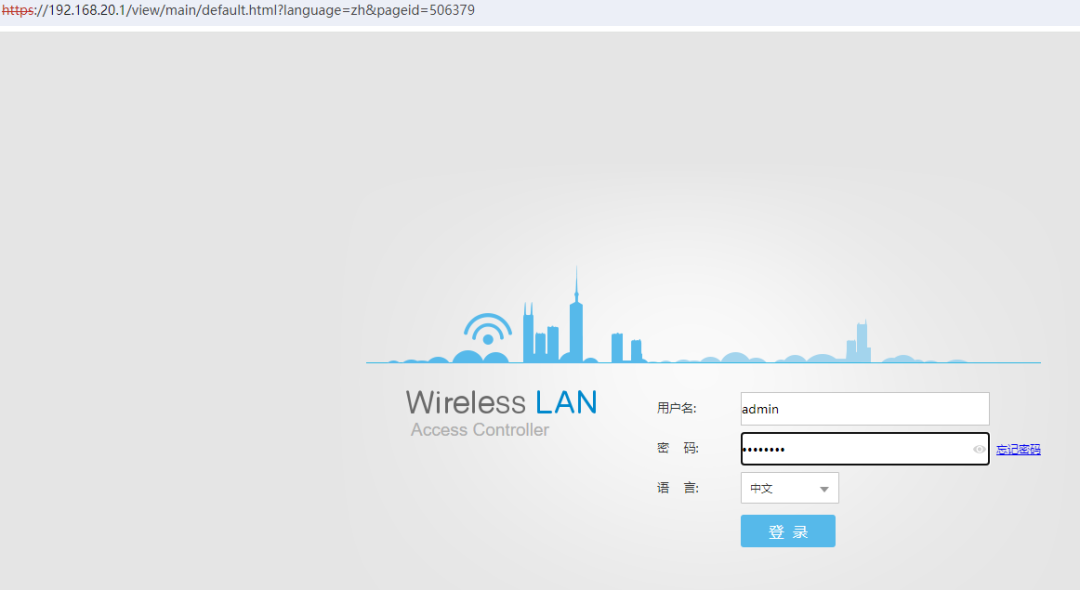

无论获取到的是vlan10的IP地址，还是vlan20的IP地址，只需要访问你的vlanif IP地址，就可以登录到AC控制器web界面。

登录后，输入用户名和密码。

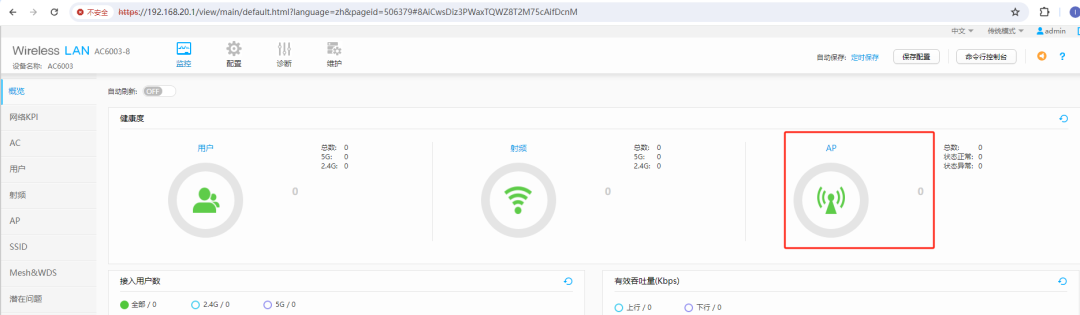

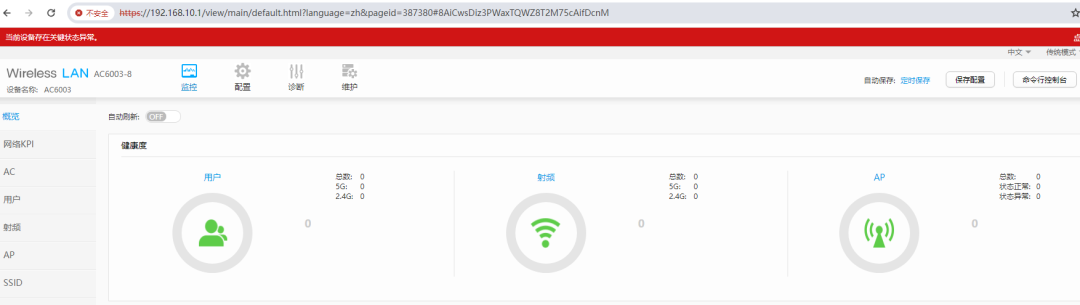

如下图所示：登录的界面，现在可以看到没有任何AP连接上来。

现在可以看到没有一个AP关联，这时我们需要，把电脑网口连接到POE交换机的1口和POE交换机的2口查看是否要可以正常获取到管理vlan ip地址 192.168.10.0网段IP地址。

可以看到电脑连接到POE交换机1口，1口以后是连接的AP，1号口是必须要能获取到vlanif10网段的IP地址，这样以后AP连接到POE交换机1号口，才能获取到管理vlan的Ip地址，与AC互通，AP才可以正常注册到AC上。

现在POE交换机1口没有办法正常获取到管理vlan10的IP地址，这该怎么办呢？这时我们需要到交换机上查看一下，1口的配置。

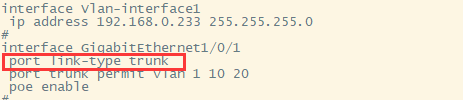

可以看到，现在POE交换机的1口是配置的trunk，我们都知道trunk口是连接，两台设备之间互联的。那1口连接AP，需要通过1口下发vlanif10 IP地址给AP，那trunk接口，连接AP，如何下发一个IP地给AP呢？

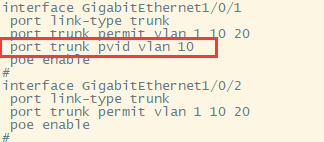

这时我们只需要通过这个命令即可。我们把1口的pvid配置成vlan10，那这时管理vlan10的dhcp就可以下发一个IP地址到这个1口的设备了。

配置了上面的命令，还是没有拿到地址。

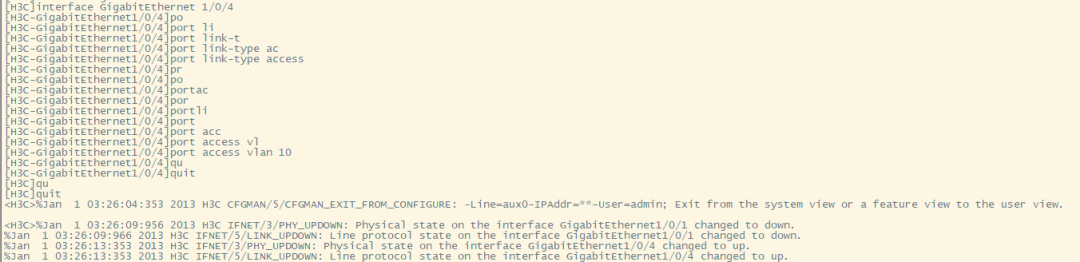

然后，直接在POE交换机上，随便找个4号口，配置成vlan10，看一下是否可以正常与AC通信，拿到DHCP地址。

将电脑连接到poe交换机4口还是拿不到vlan10的ip地址。

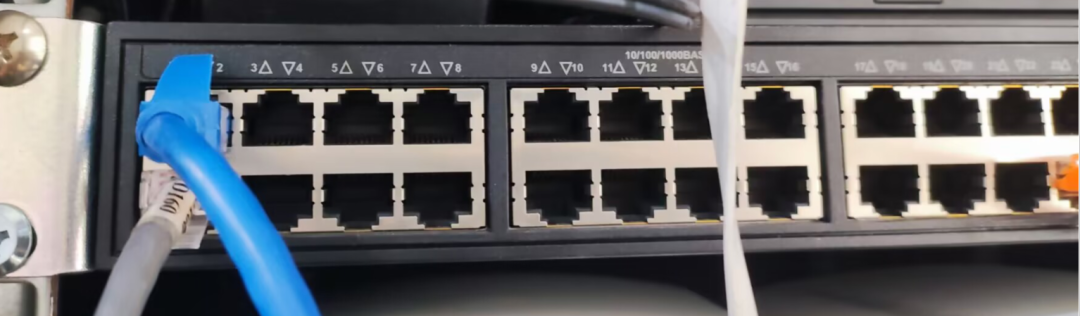

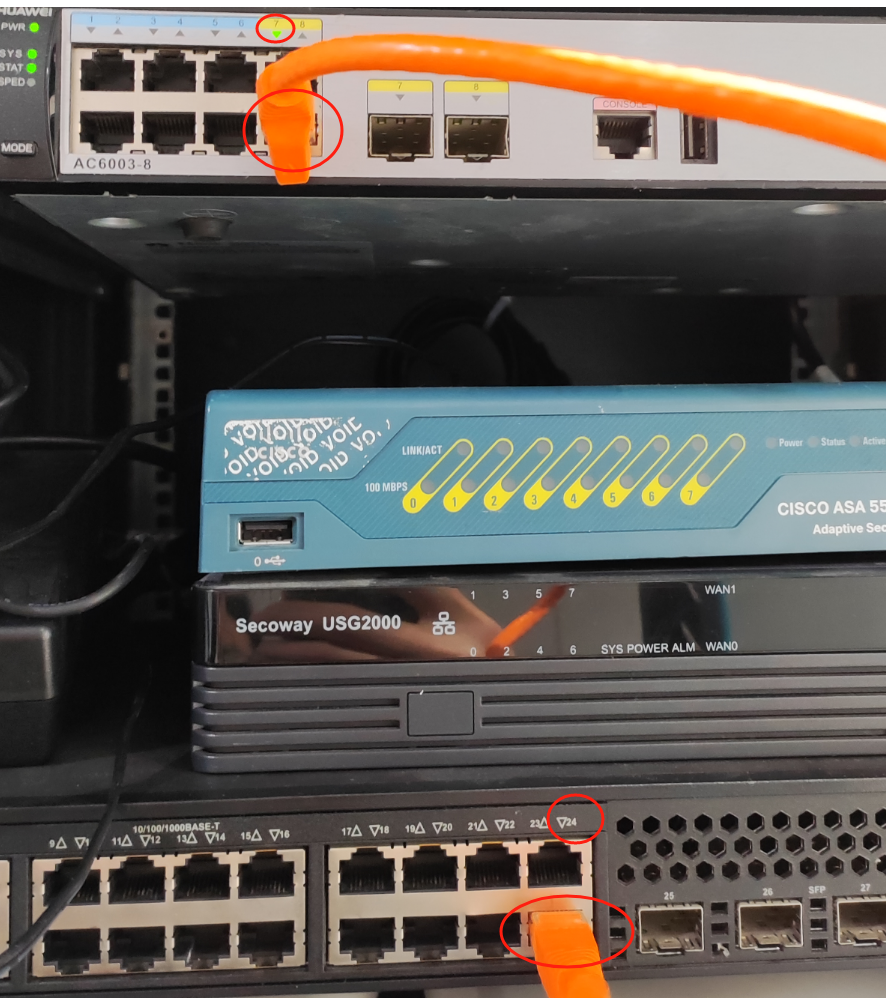

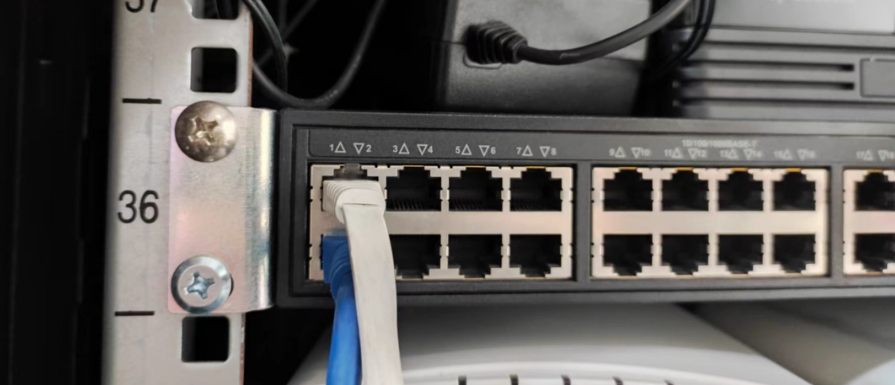

后来发现，POE交换机的上联口和AC口之间连接错了，连接到POE交换机24口连接到AC的8口了，拓扑中，应该连接到AC的7口。

将AC的7号口插到POE交换机的24号口。

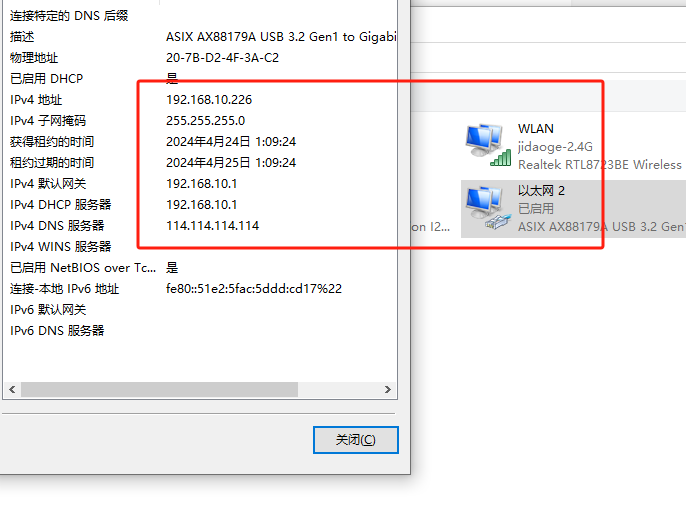

这时电脑再连接到4号口，可以看到可以正常获取到vlanif10管理网段的IP地址了。

然后，再把电脑连接到POE交换机1口和2口，查看是否可以获取vlan10的Ip地址。

1口可以正常获取管理网vlan10的IP地址。

查看2口，发现2号口还是获取不到IP地址。

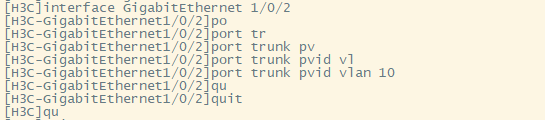

查看POE交换机2口配置。发现没有配置pvid。

配置完Pvid。

这时电脑可以正常在2口获取到vlan10的管理网段IP地址了。

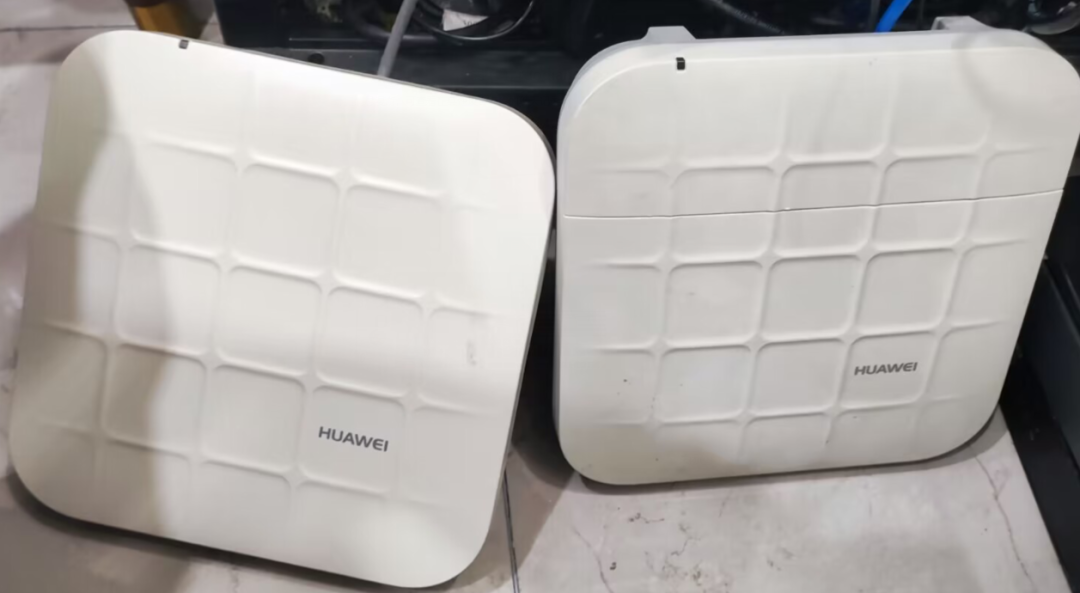

然后，将两个AP接到POE交换机的1号口和2号口。

设备连接好之后，开始进行AC控制器的配置。

第五步：进入AC控制器web进行AC初始化配置。

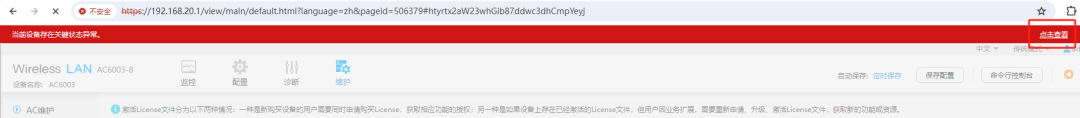

登录到AC控制器。

AC配置，需要经过6个步骤。

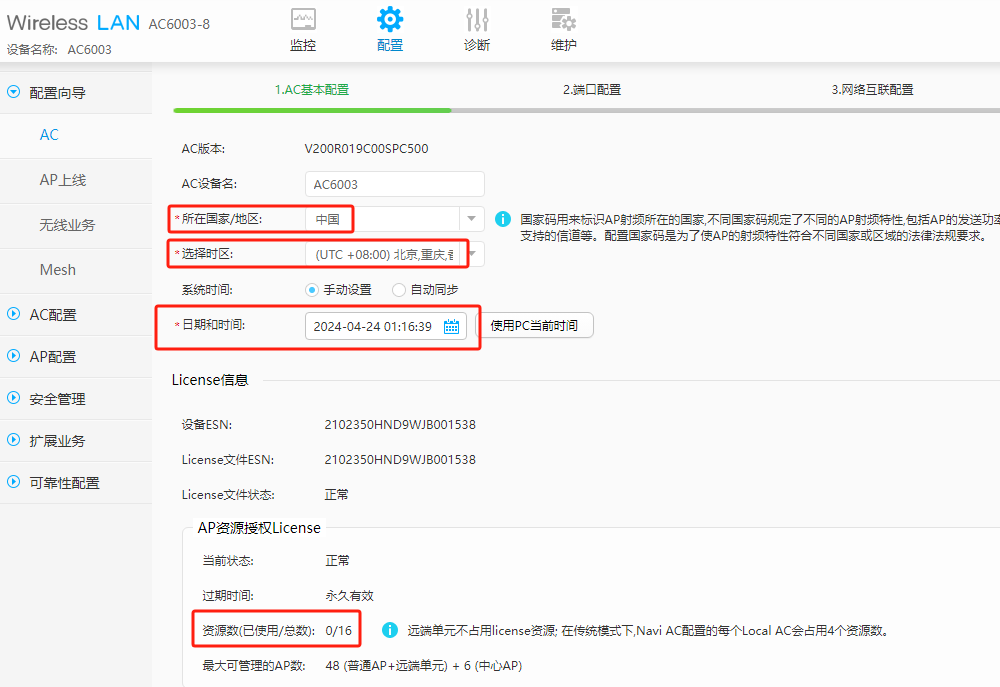

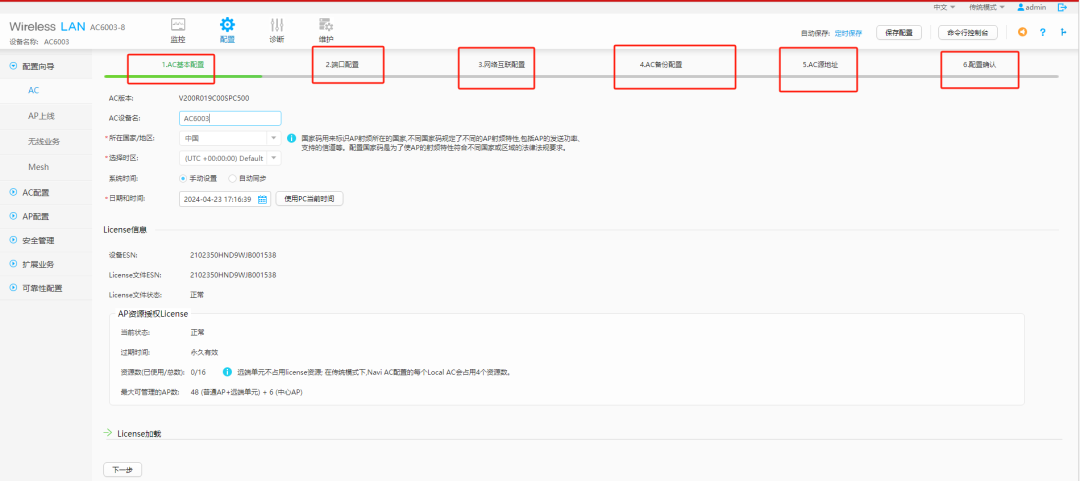

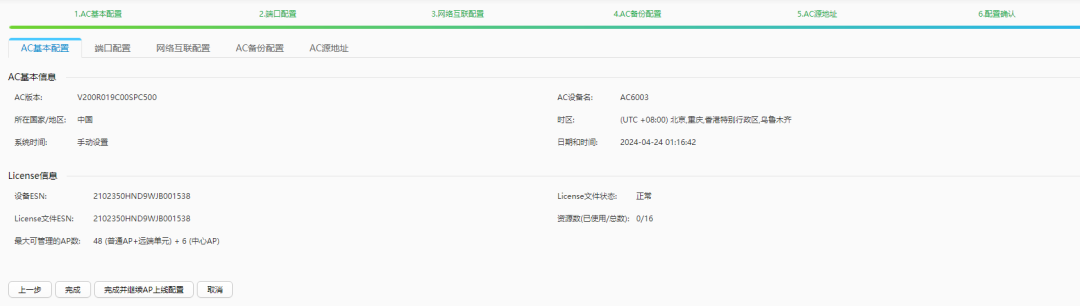

1.AC基本配置。主要注意以下几个点，所在国家，这个一下要填写对，如果设备是在中国，而你填定的是美国，那个AP就可能无法上线，时区也要择+8的北京时区，日期和时间，点使用PC当前时间就可以，资源数，就是license也要确定，默认AC如果没有注入License，默认是0个AP可以上线，没有license所有AP都没有办法上线。

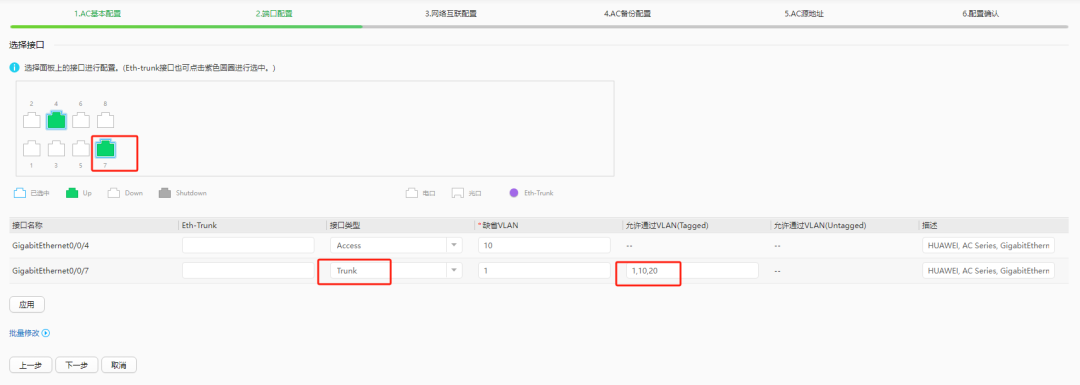

2.端口配置。我电脑是连接AC的4口的，7口连接的是AP的POE交换机，所以7口是trunk，允许vlan10、vlan20通过。

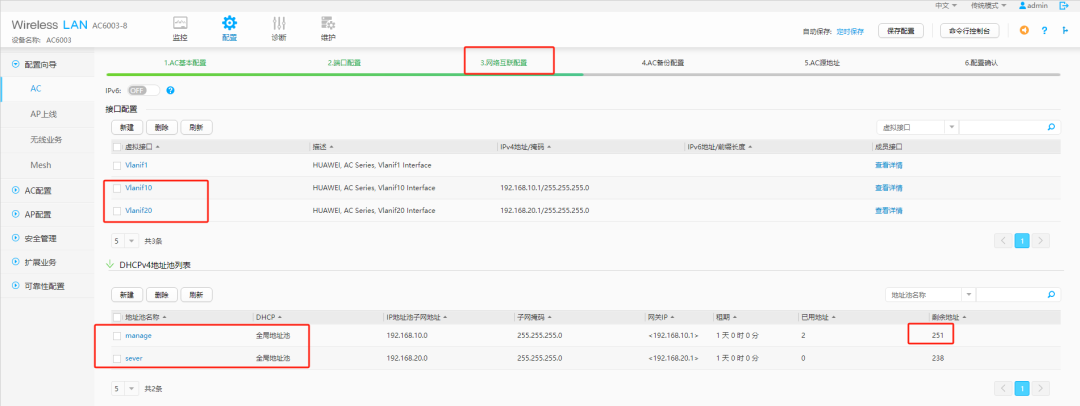

3.网络互联配置。

可以看到我们之前配置的vlanif10和vlanif20的IP地址，还有DHCP地址池名称和网段，还可以看到剩余IP地址还有多少个。已使用了几个IP地址，可以看到已使用2个，两个AP就获取到两个IP地址。

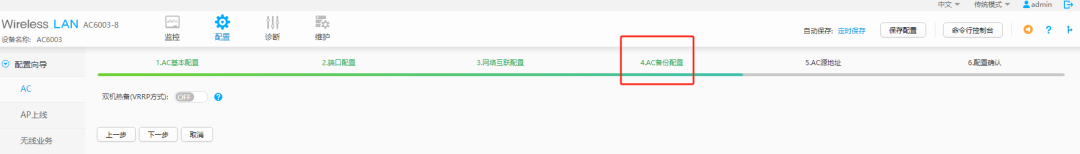

4.AC备份配置

这个一般小网络都是一个AC控制器，除非很大的网络，还会选择2个AC控制器，这里直接下一步。

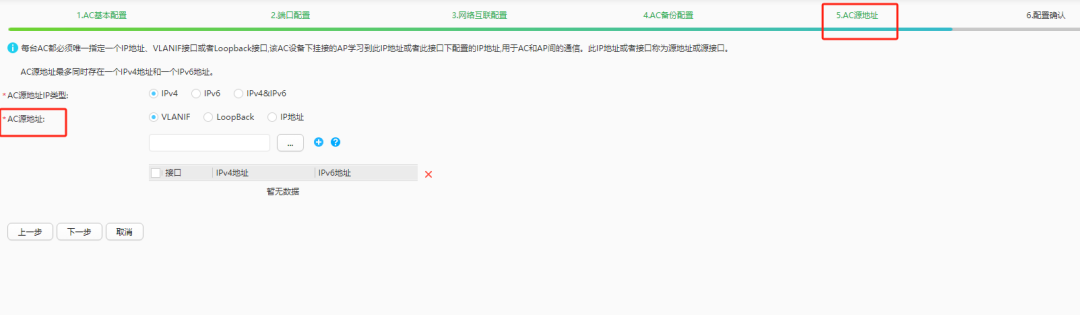

5.AC源地址

AC的源地址一定要注意，这个AC的源地址，就是和AP之间互通IP地址，只有AC源IP地址和AP管理IP地址互通后，就可以自动创建CAPWAP隧道使用了。AC就可以管理AP使用，下发配置到AP。所以这个非常重要。

因为创建管理AP，是vlanif10,AP现在获取的IP地址是192.168.10.0网段，所以这里的AC的源地址，我们就应该选择vlan10 .

选中Vlanif10。然后下一步。

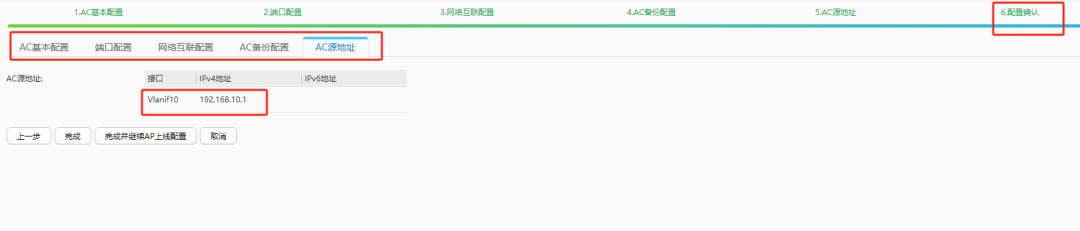

6.配置确认。

第六步：AP上线配置。

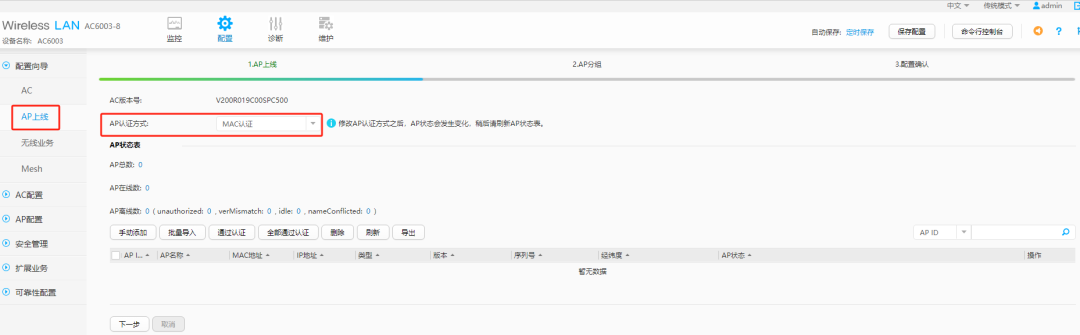

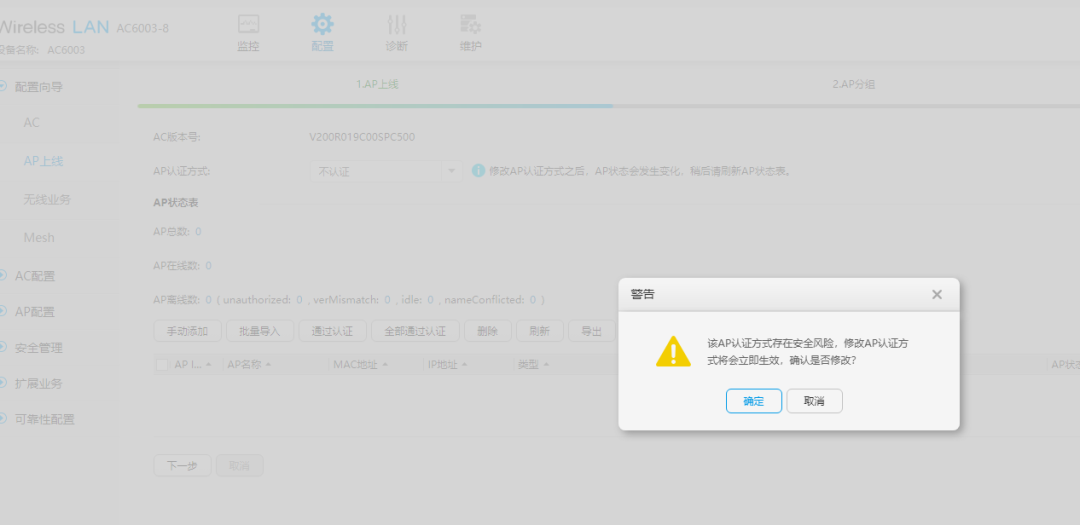

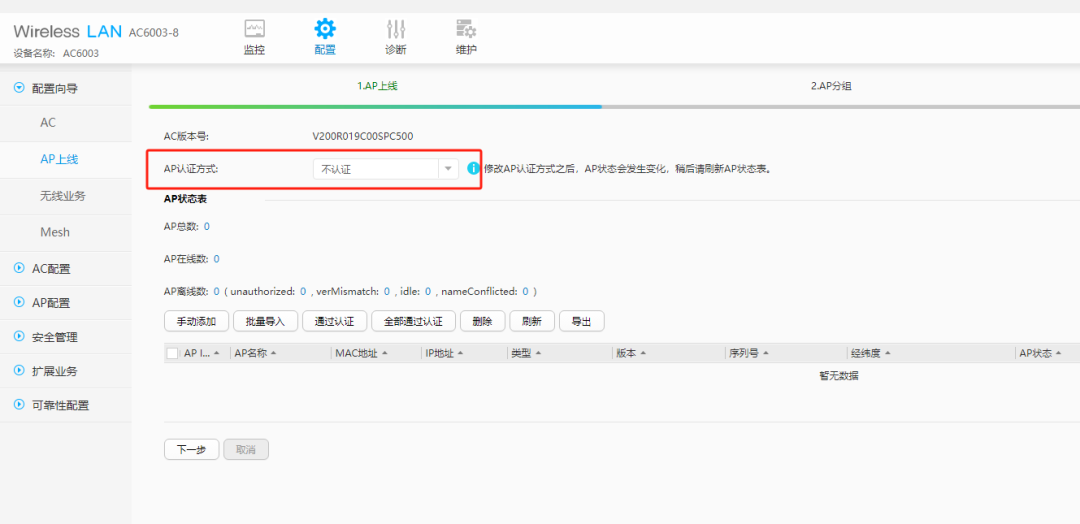

AC配置完成之后，开始配置AP上线了，这里有个AP认证方式。

默认选择mac认证，SN认证，不认证。这时我们选择不认证。

MAC认证，就是手动添加的时候，需要将mac地址添加进来，然后AP连接到网络后，获取到vlanif10的Ip地址后，AC会对比这个ap的mac地址，和我ac上的一样mac地址，一样才可以上线，否则不上线。

SN认证，和mac地址一样，就是在录入的时候，输入的是SN序列号。

不认证，就是说AP连接到网络之后，AC都默认直接管理。

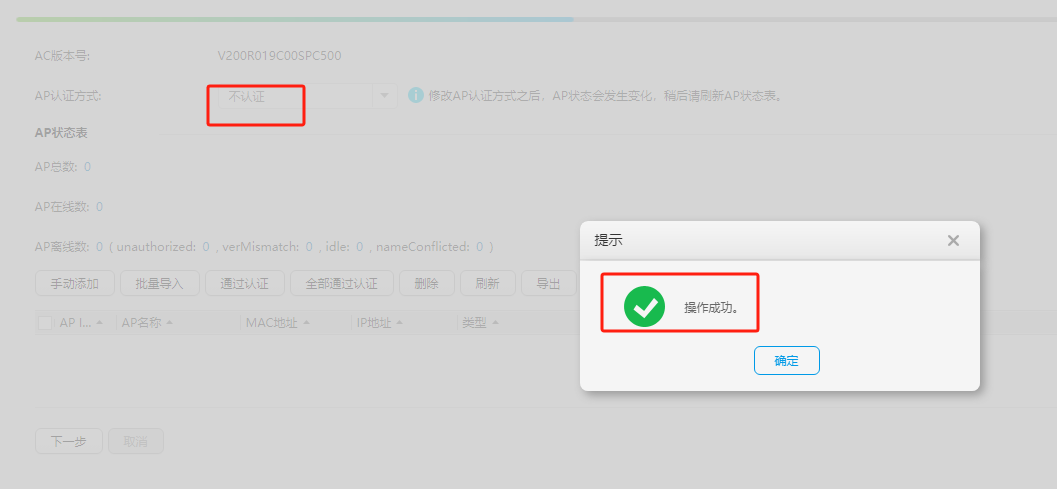

这时我们选择不认证。

确定。

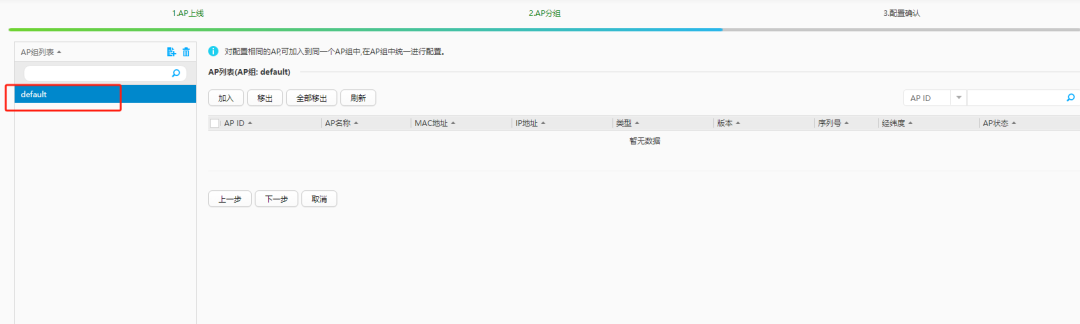

然后，配置AP分组，如果工厂里面有多个无线信号，下发到对应的AP设备，这里就需要分组了，一般的小公司，可以直接选择默认组。

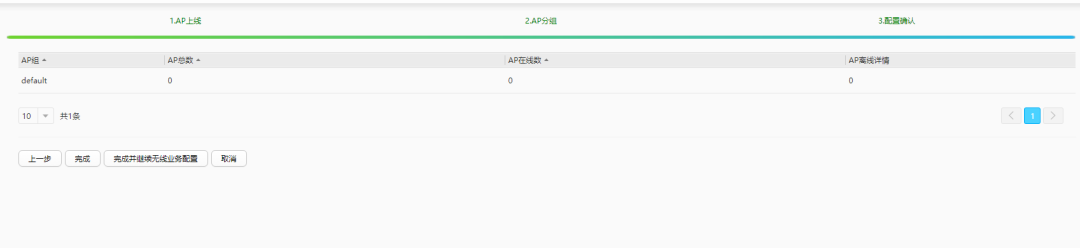

配置确认。

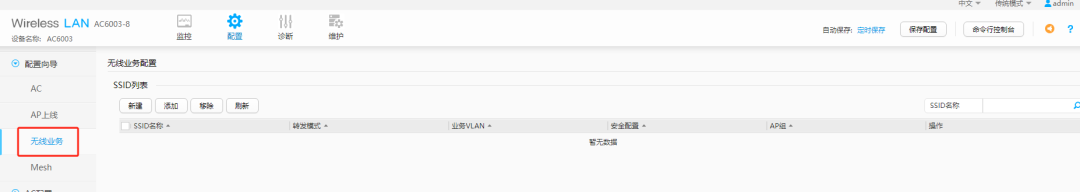

AP上线之后，下面就开始无线业务配置了，这个我们放到下一期讲解。

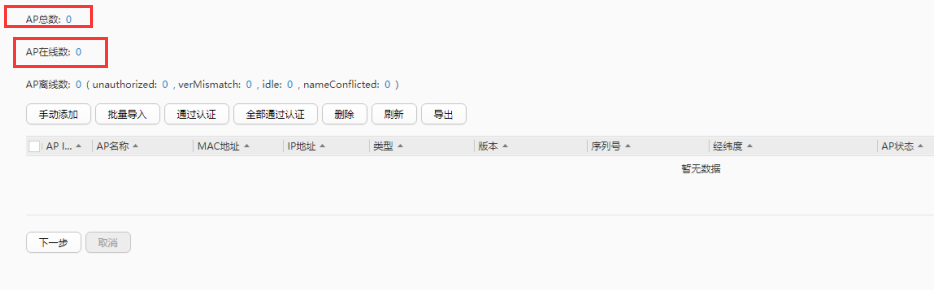

配置完成之后，发现在AP上线里，没有看到任何AP上线。那这个是什么原因呢？

AP不上线，常见的有以下几个原因：

1、就是AC没有导入license，导致AP无法上线。

2、就是AC的版本和AP的版本不一样，导致AP无法上线。

3、就是AC的源端口ip地址和AP ip地址不通，导致无法上线。

4、AC的国家选错了。

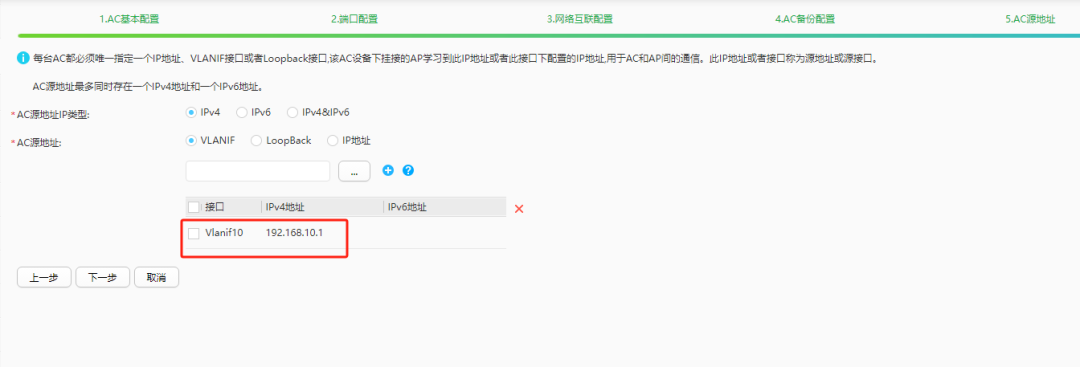

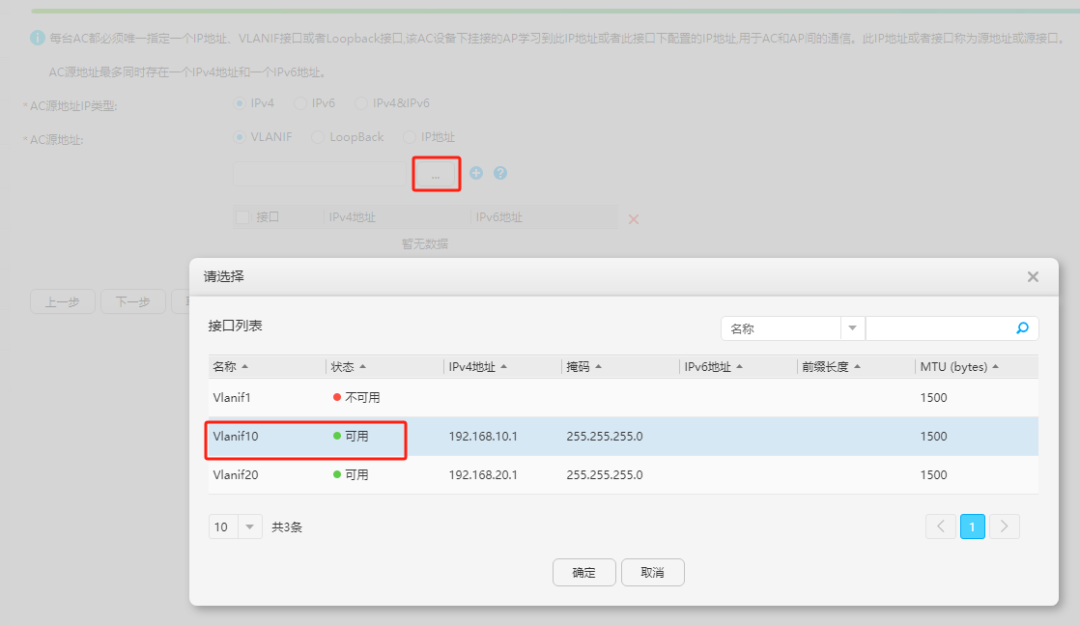

经过排查，发现在配置AC源地址时，只是选择了vlanif10，没有点后面的加号。

将加号点一下，可以看到vlanif10的地址，加入到下面的框里面了。

然后再点击确定。

第七步：确定AP上线。

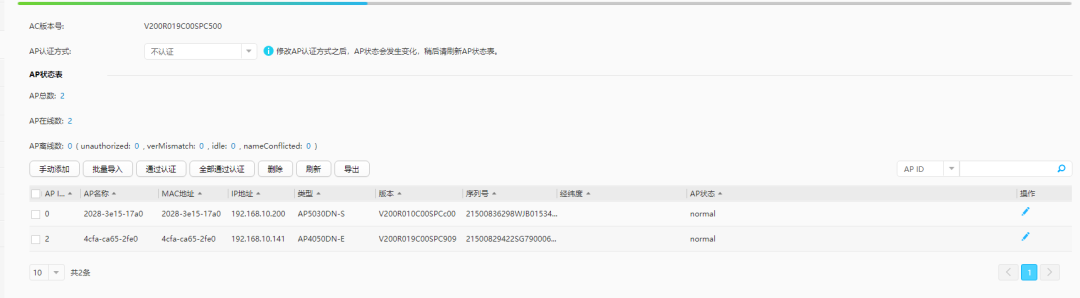

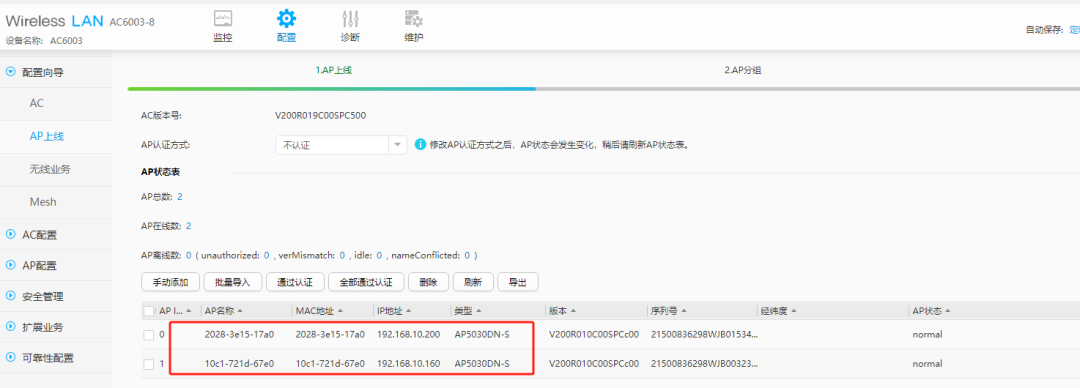

这时就可以看到有两个AP上线了。

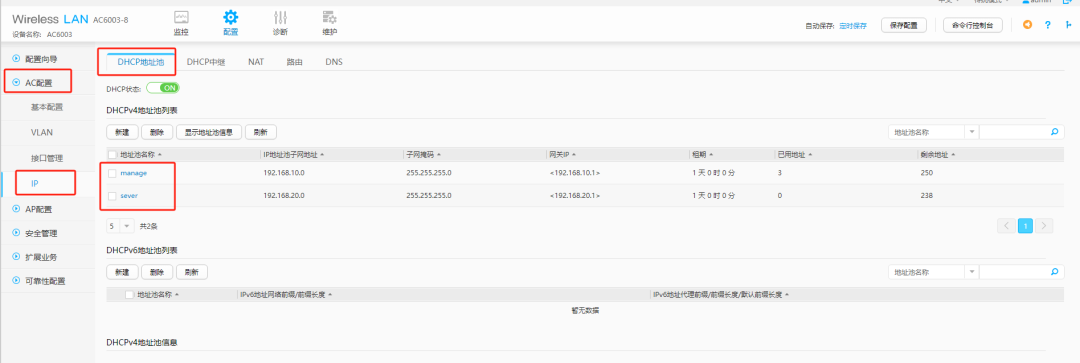

如果想查看AC中的DHCP地址池，可以到AC配置的IP中查看。

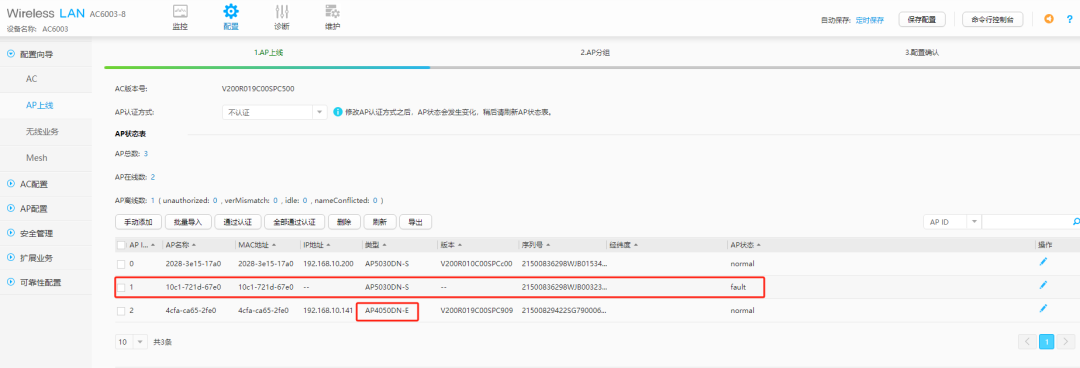

如果我把一个AP拿掉，重新换一个AP接入进来，可以看过一会，一个AP就掉线了。

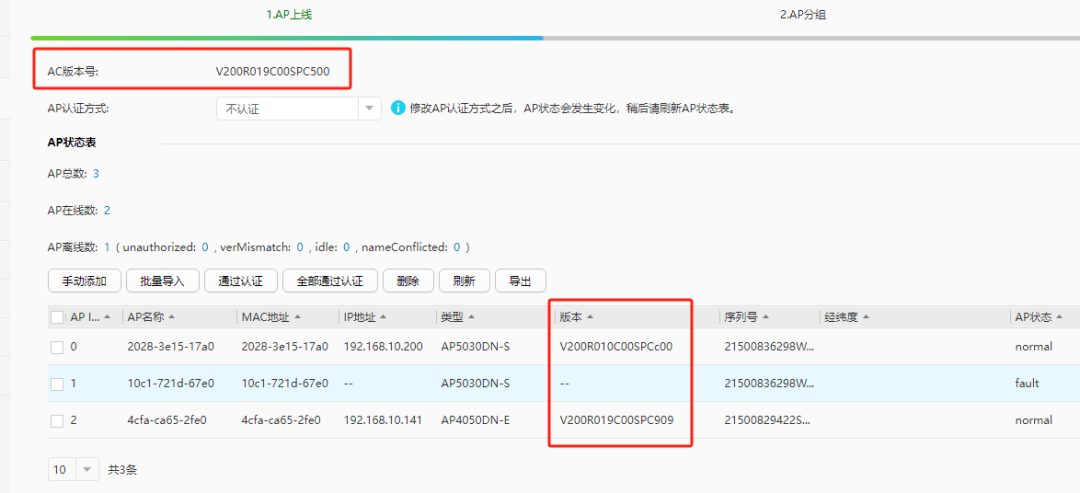

如果无法正常上线，AP状态不是normal，可以看到一下AP的版本和AC的版本是否兼容。

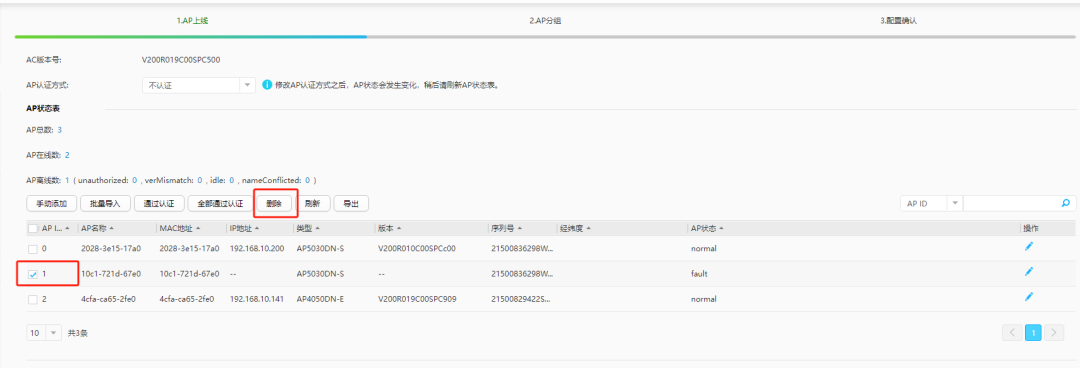

还可以将离线，不需要的AP，直接选中，然后删了。
