组网需求
AC组网方式：直连二层组网。
DHCP部署方式：AC作为DHCP服务器为AP和STA分配IP地址。
业务数据转发方式：隧道转发。
什么是隧道转发？
还有兄弟分不清楚什么是隧道转发？什么是直接转发？

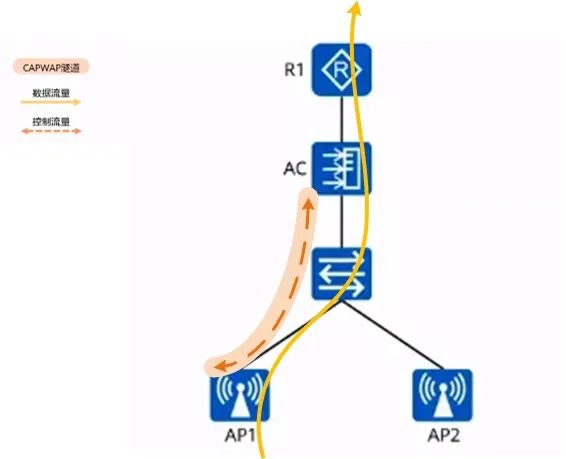

下面这个图就是直连数据直接转发，客户端的手机、笔记本的数据流量，从AP到交换机，然后从交换机经过AC直接到路由器转发出去。
AC和AP之前创建的CAPWAP隧道，只走控制流量，AC下发配置到AP。手机客户端笔记本的用户数据流量，不走这个CAPWAP隧道。

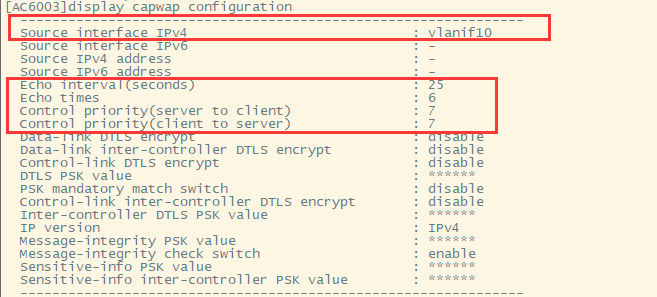

CAPWAP隧道维持阶段：AP与AC之间通过交互心跳报文来维护CAPWAP隧道的连通状态，包括数据隧道和控制隧道。
在直接转发中，数据包直接从源设备发送到目的设备，不需要经过额外的隧道封装。

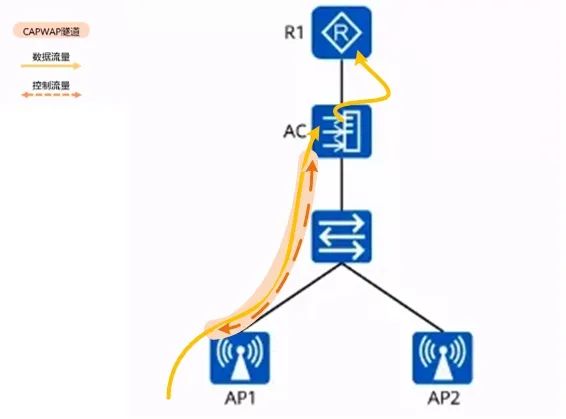

而隧道转发，可以看到当CAPWAP隧道建立之后，用户的数据流量，也需要走这个CAPWAP隧道转发到AC，然后由AC直接转发到R1路由器，然后再出去。隧道转发可以提高数据传输的安全性和隐私性，因为数据包在传输过程中被封装，减少了被窃听或篡改的风险。
当然了，基础配置，就不再配置一遍了，可以参考上两篇。
我们直接配置无线的转发模式为隧道转发。
配置步骤
在配置中，找到无线业务。

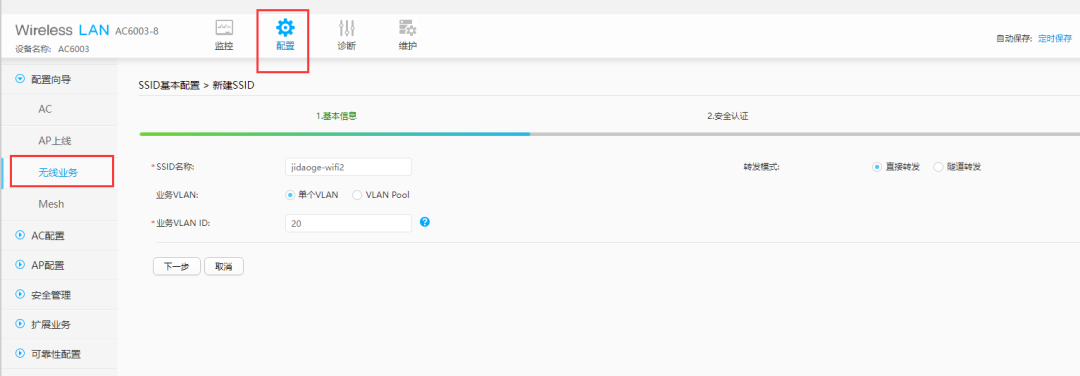

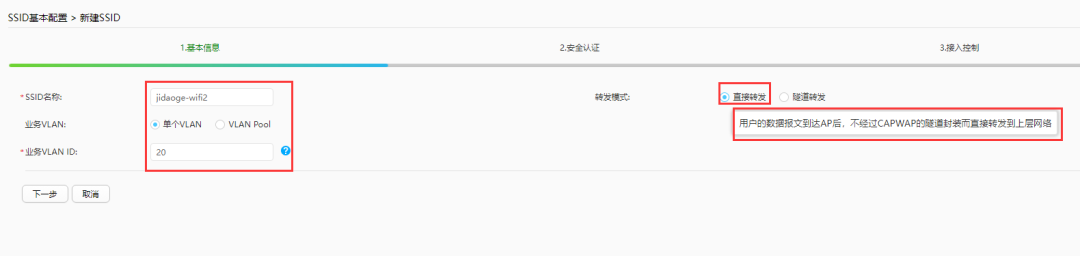

新建一个jidaoge-wifi2，单个VLAN，vlan20，转发模式我们选择隧道转发。
这里也可以看到直接转：用户数据报文到达AP后，不经过CAPWAP隧道封装而直接转发到上层网络。
隧道转发：用户的数据报文到达AP后，需要经过CAPWAP数据隧道封装后发送给AC，然后由AC再转发到上层网络。这里我们选择隧道转发。

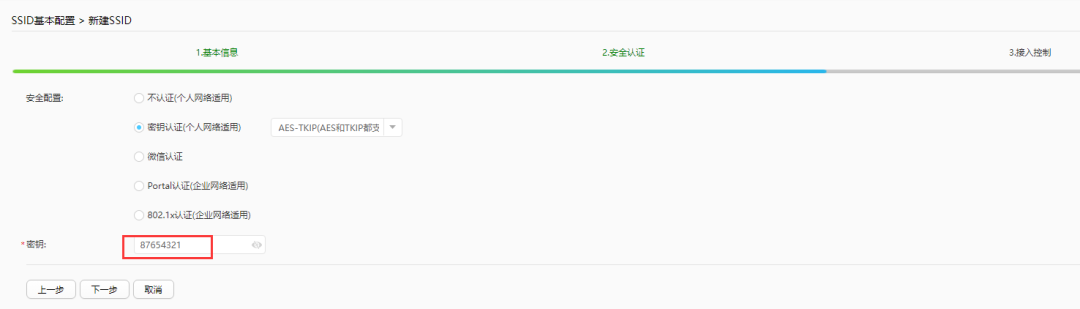

设置无线网密码。

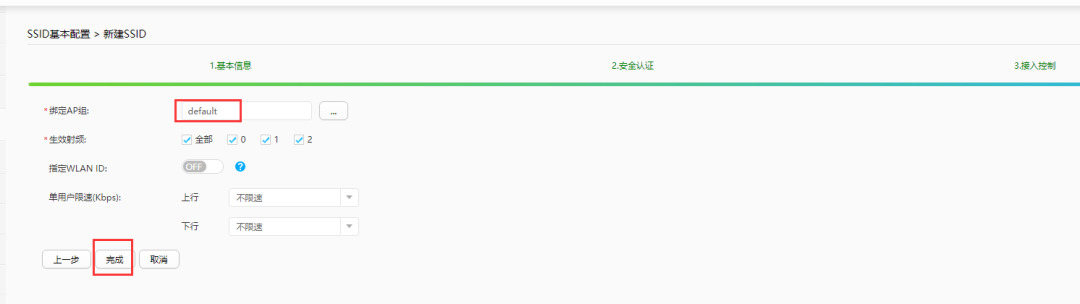

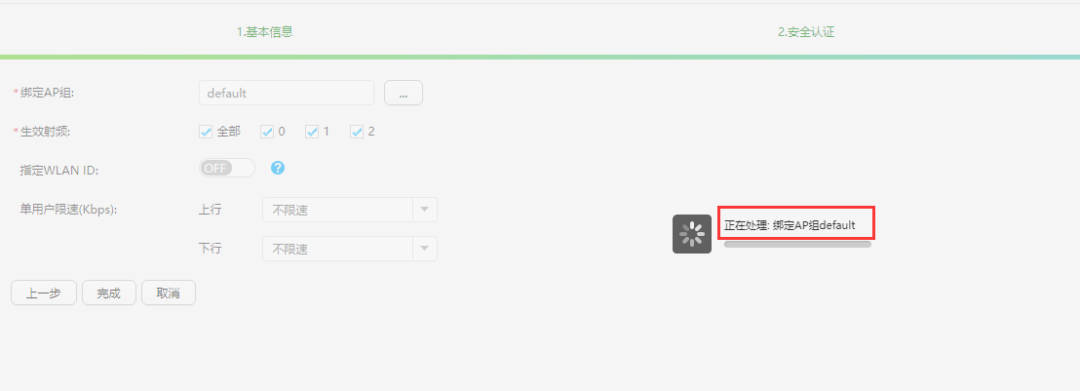

选择默认AP组。然后点击完成。
这时可以看到又创建了一个jidaoge-wifi2的隧道转发。

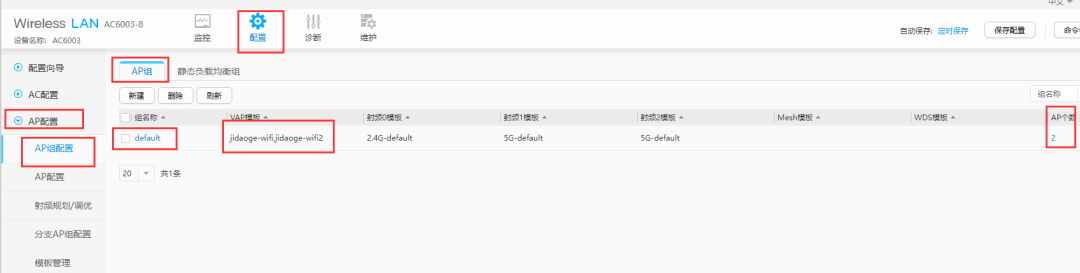

可以在默认AP组中，绑定了两个SSID。

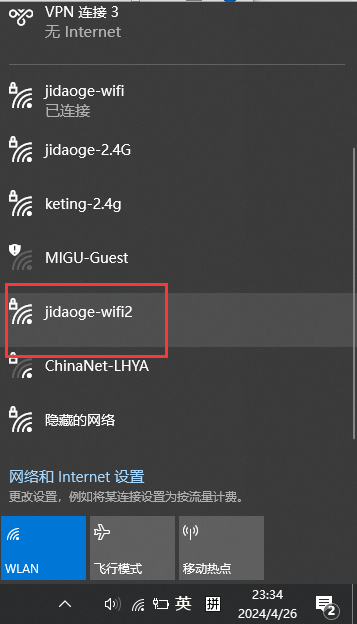

然后，开始测试，这时可以看到jidaoge-wifi2无线网已经出来了。

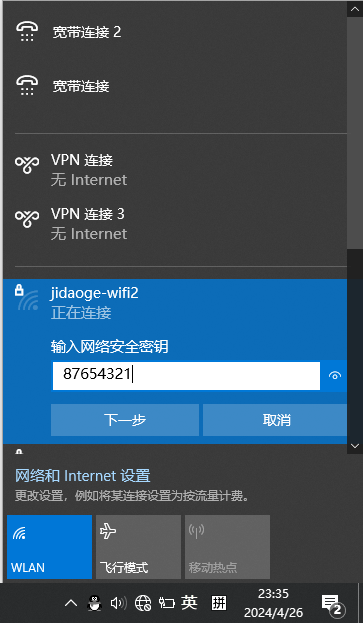

连接这个jidaoge-wifi2，输入密码。

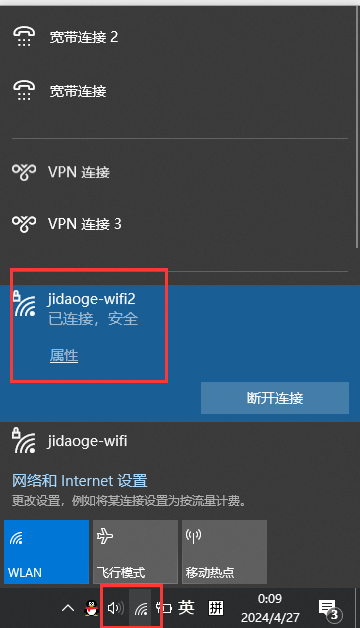

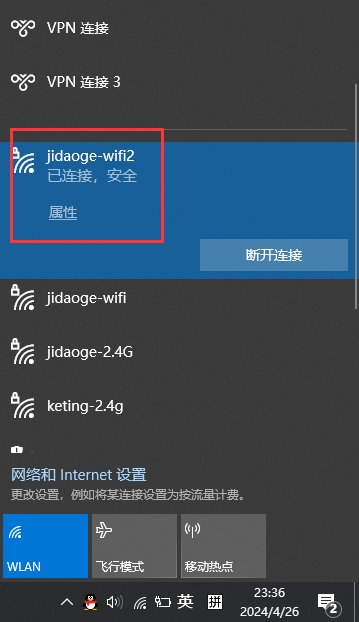

可以看到，可以正常连接到jidaoge-wifi2，也可以正常上网。

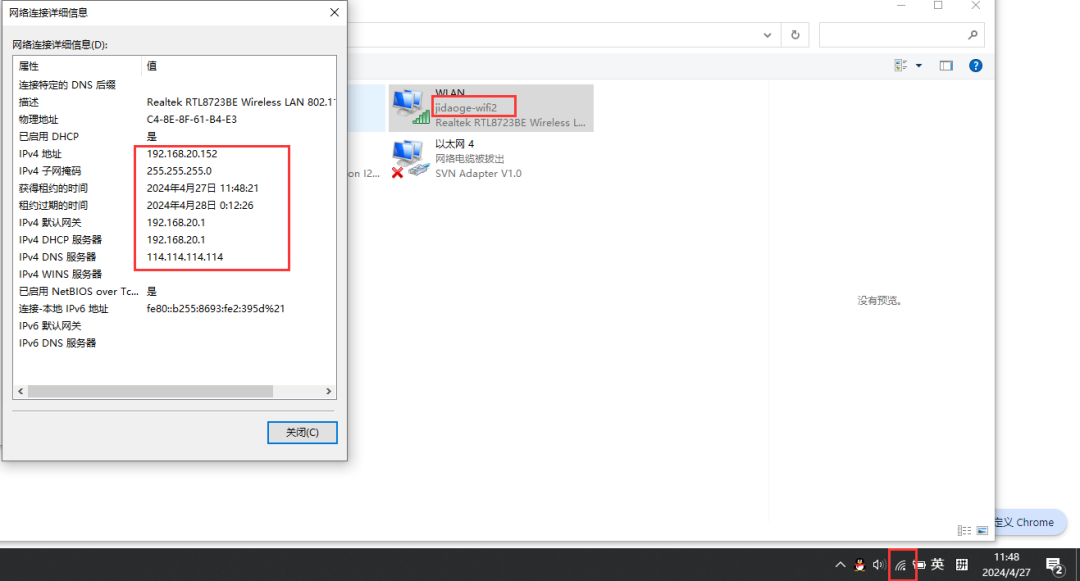

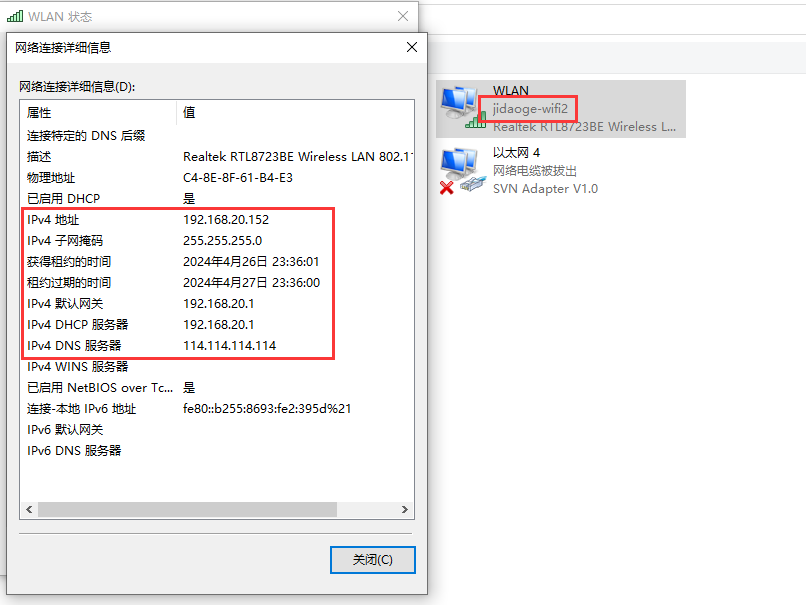

也可以正常获取Ip地址。

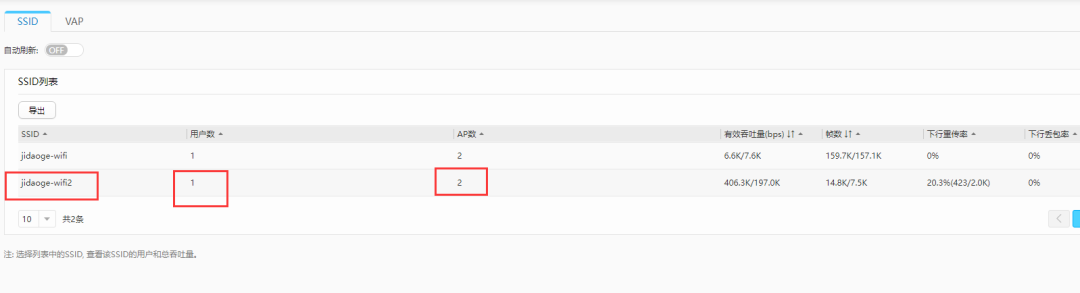

可以看到jidaoge-wifi2已经有一个用户连接了。

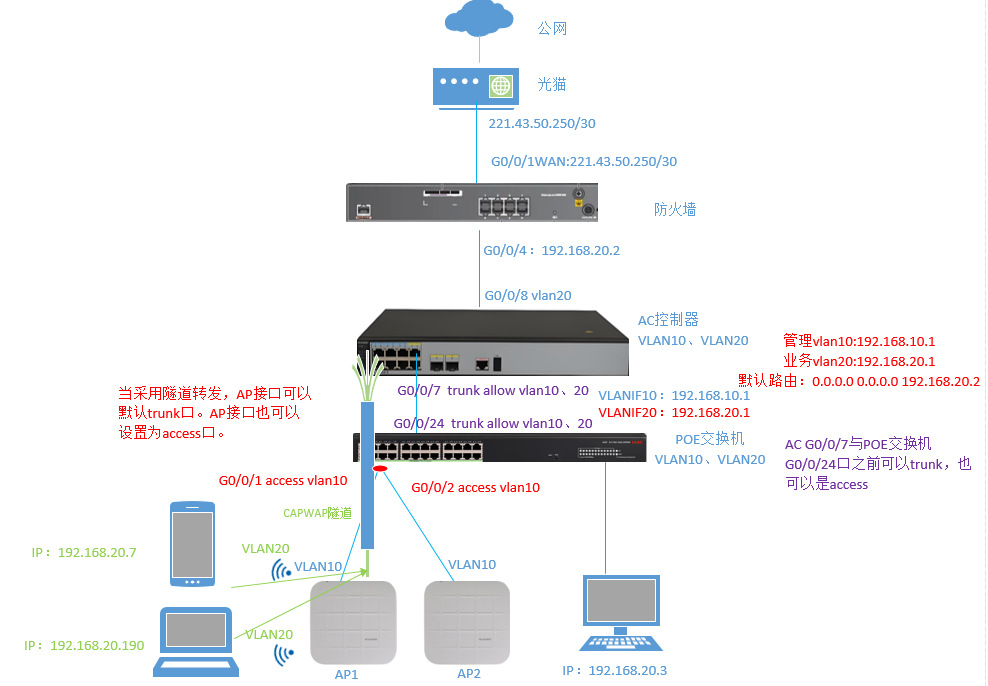

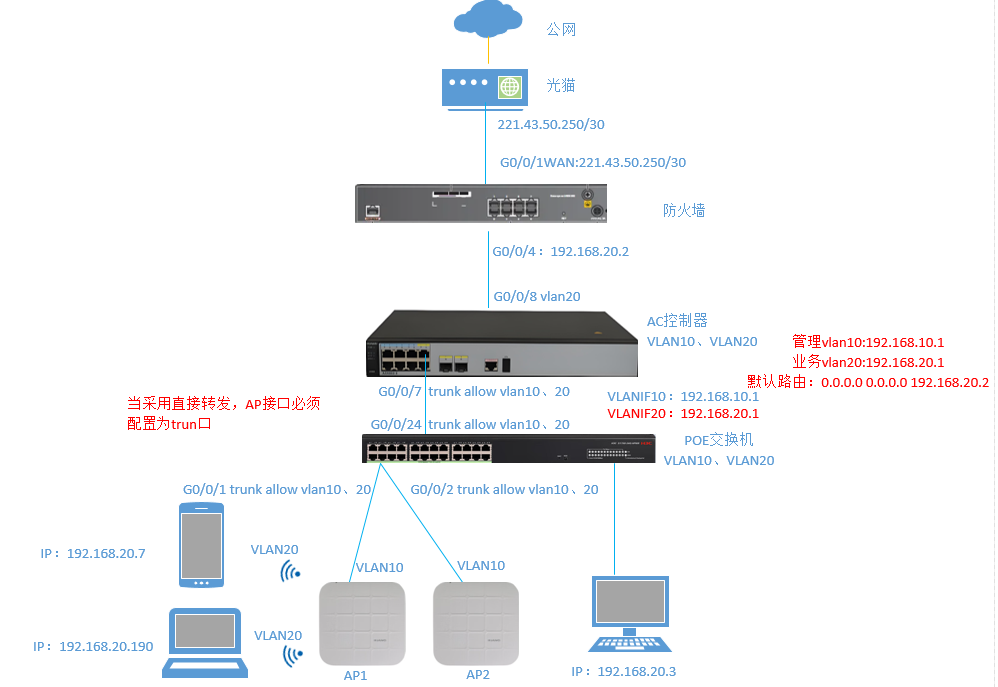

对于AC配置直接转发和隧道转发，这个对用户是无感的。现在我们只是按下图配置，没有更改二层组网直接转发的拓扑图的任何配置，只是单独配置了一个隧道转发无线网。AP与POE交换机之间配置，POE交换机和AC之间的配置，还是和之前的二层组网直接转发配置一样的。
但是对于隧道转发，配置相对于直接转发，配置会比较简单一些。
我们可以将AP的连接POE交换机的接口，可以设置为access，接口划分到管理vlan10即可，这样AP与AC可以建立capwap隧道。
vlan20的数据，可以通过这个capwap隧道转发到AC，然后由AC转发出去即可。

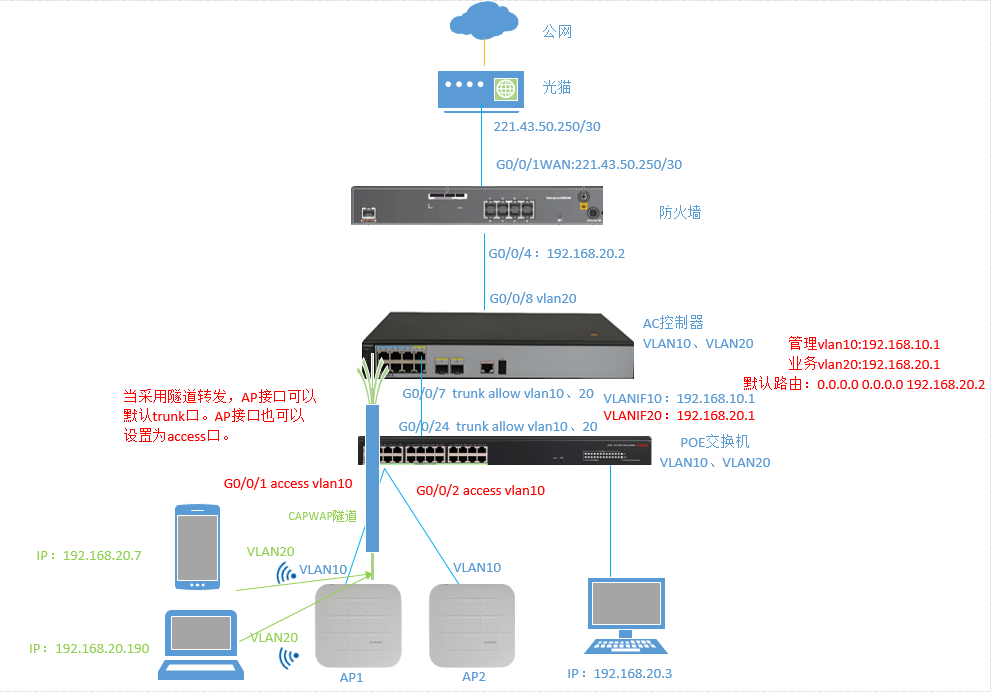

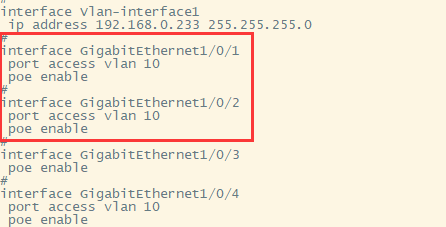

jidaoge-wifi2隧道转发，我们把AP连接poe交换机的G1/0/1和G1/0/2接口设置为access接口，划分到vlan10中。
再次测试jidaoge-wifi2隧道转发的这个无线网，发现是可以正常上网的。
如果我们连接到我们之前创建的直接转发的无线网jidaoge-wifi，发现是没有办法上网的，因为直接转发，AP和POE交换机的接口必须为trunk才可以。用户数据流量不通过capwap隧道转发，而是直接通POE交换机的G1/0/1或G1/0/2转发业务的vlan20流量到POE交换机 ，所以直接转发，AP和POE交换机的连接口必须要设置为trunk口。

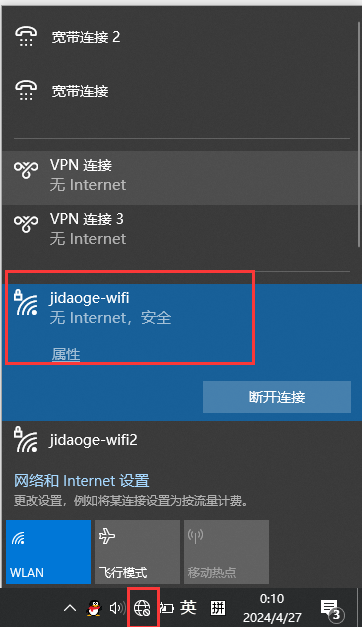

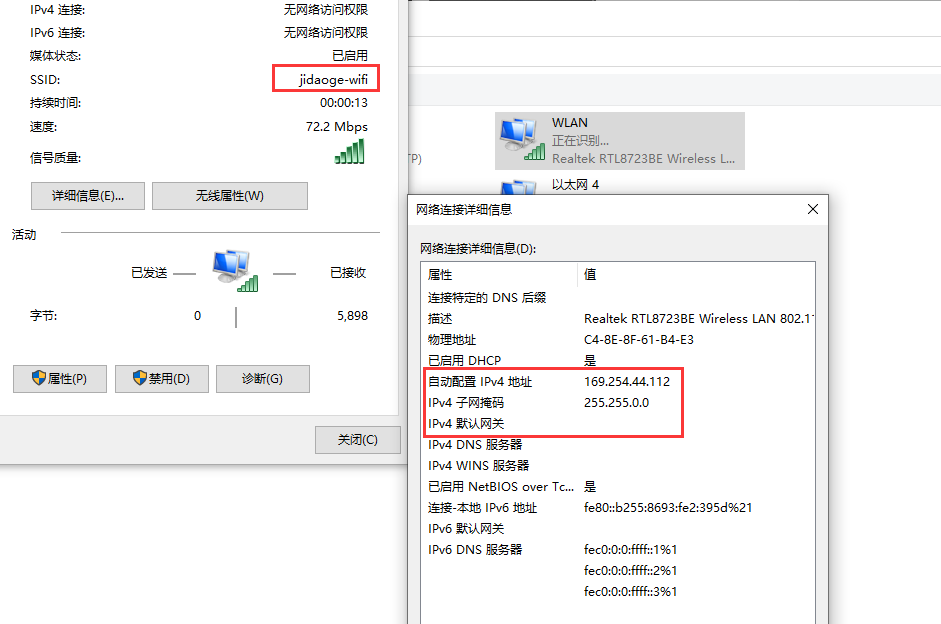

这时我测试一下，连接到jidaoge-wifi直接转发的这个信号，可以看到jidaoge-wifi都获取不到ip地址了。
那你们说，AC G0/0/7与POE交换机G0/0/24口之间必须为trunk口吗？当然不是。

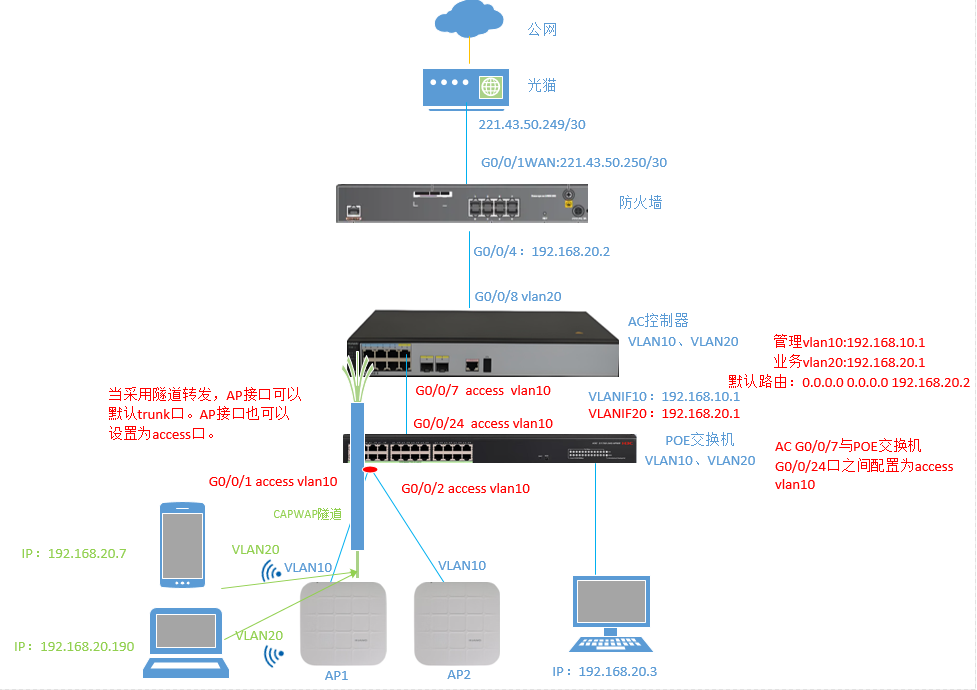

如果是直接转发，当然了，AC与POE交换机之间那必须是trunk，如果隧道转发，也可以将AC与POE交换机互联接口，也可以设置为access口，划分到管理 vlan10中。如下图所示：
那我们测试一下，把AC和POE交换机之前的互联口，更改为access口，划分到管理vlan10中。

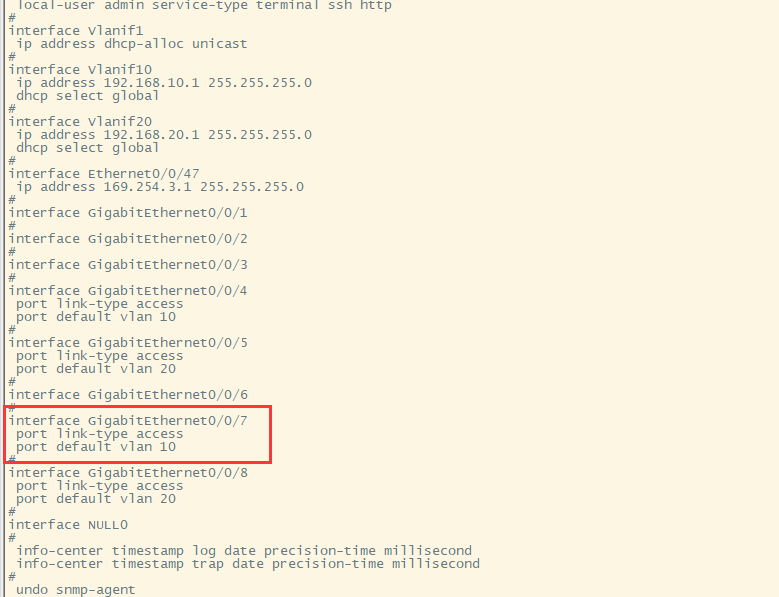

下面是AC的G0/0/7接口划分到vlan10

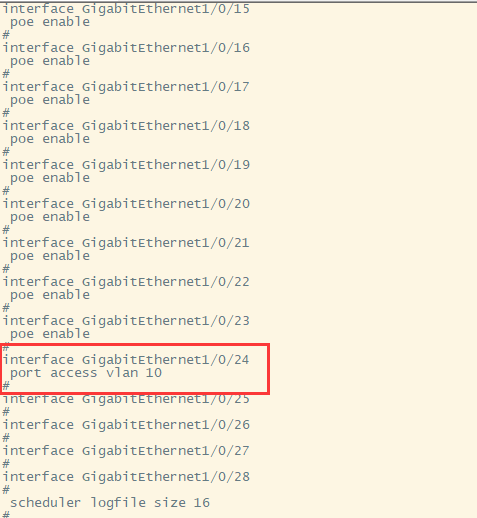

下面是POE交换机与AC之前的互联口G1/0/24口划分到vlan10中。
这样配置之后，可以看到无线网断开一下，然后再连接还是可以正常的。
