需要的工具环境及注意事项

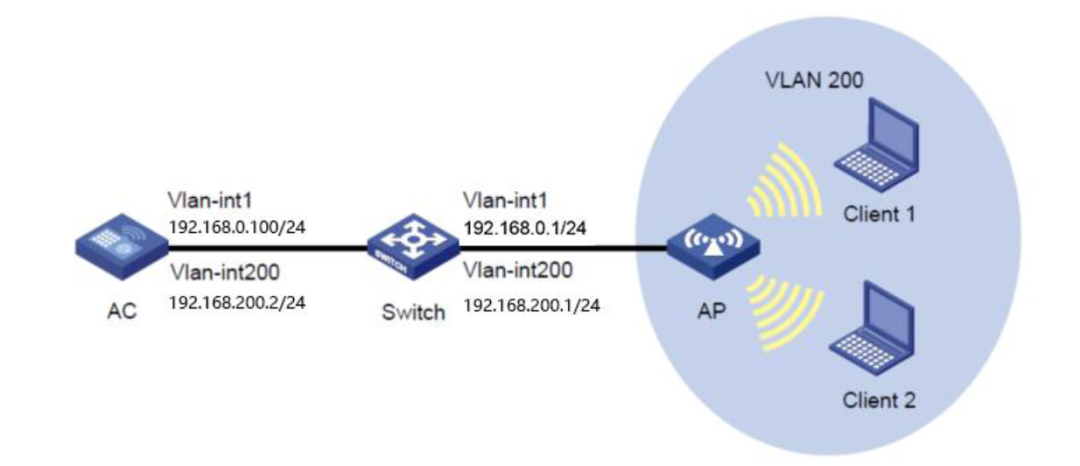

Switch作为DHCP服务器为AP和Client（客户端）分配IP地址。给ap下发的注册vlan是vlan1，注册vlan1网段：192.168.0.0/24，给无线客户端下发的业务vlan是200，业务vlan200网段：192.168.200.0/24，交换机充当无线客户端的网关。

现要求：为了使AP能够直接转发Client报文，需要在AC上开启本地转发功能，使Client的数据流量不经过AC，直接由AP转发给vlan200的网关。

详细配置过程

1.在AC上初始化配置

system-view //进入系统视图

vlan 200 //创建业务vlan 200

quit //退出

interface GigabitEthernet 1/0/1 //进入1/0/1配置视图

port link-type trunk //配置接口为trunk模式

port trunk permit vlan 200 //放通业务vlan 200

quit //退出

interface Vlan-interface1

ip address 192.168.0.100 255.255.255.0 //配置vlan 1接口ip地址

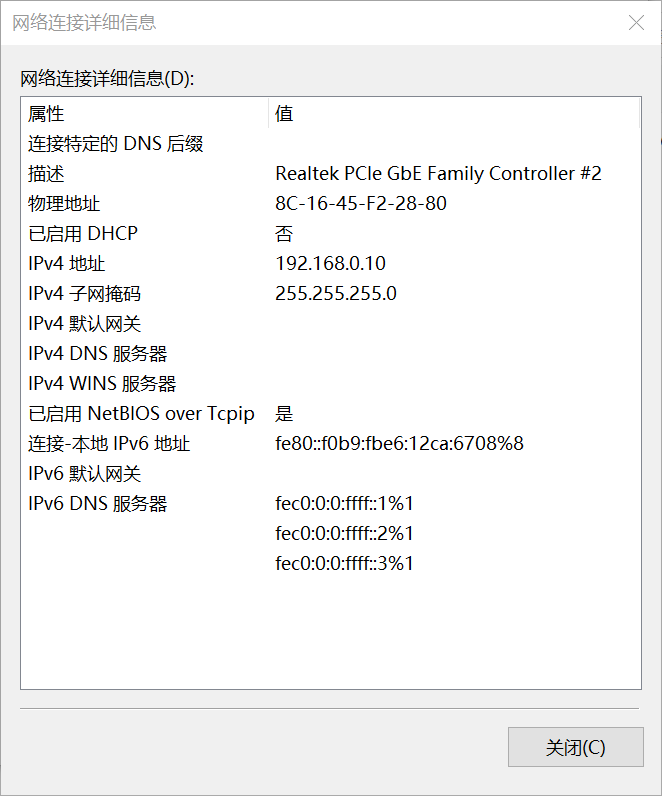

电脑网卡设置为：192.168.0.10 /24 ，确保AC和电脑之间路由可达。

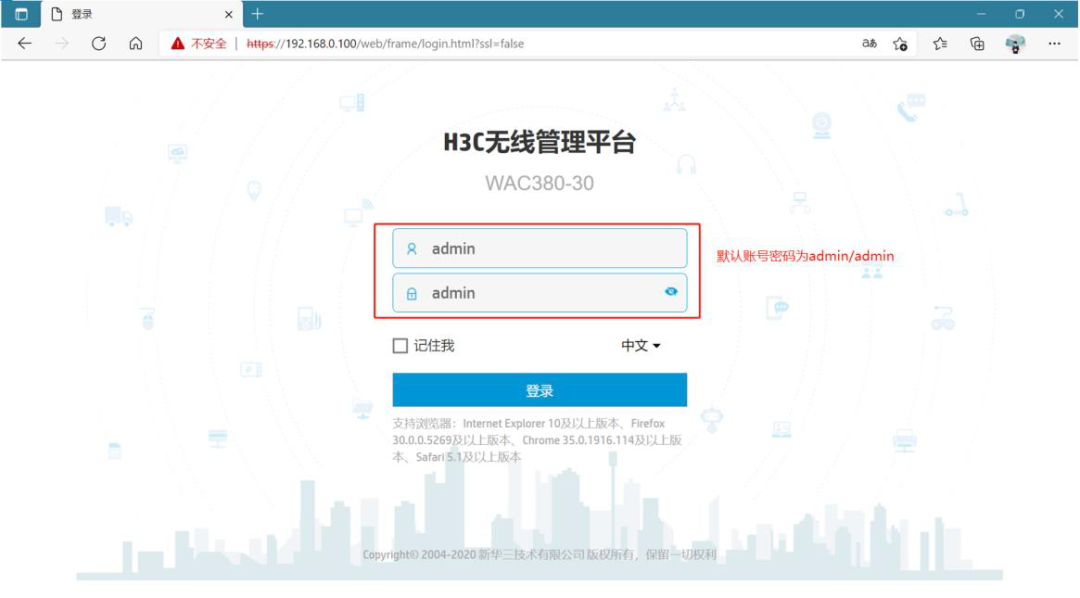

使用AC的默认登录地址：192.168.0.100，登录AC的WEB页面。初始账号和密码分别为admin/admin。

2. 通过WEB配置AC的无线及接口配置

(1) 在AC上配置相关VLAN和对应虚接口地址，并放通对应接口。

配置VLAN接口

AC将使用VLAN1接口的IP地址与AP建立注册CAPWAP隧道。

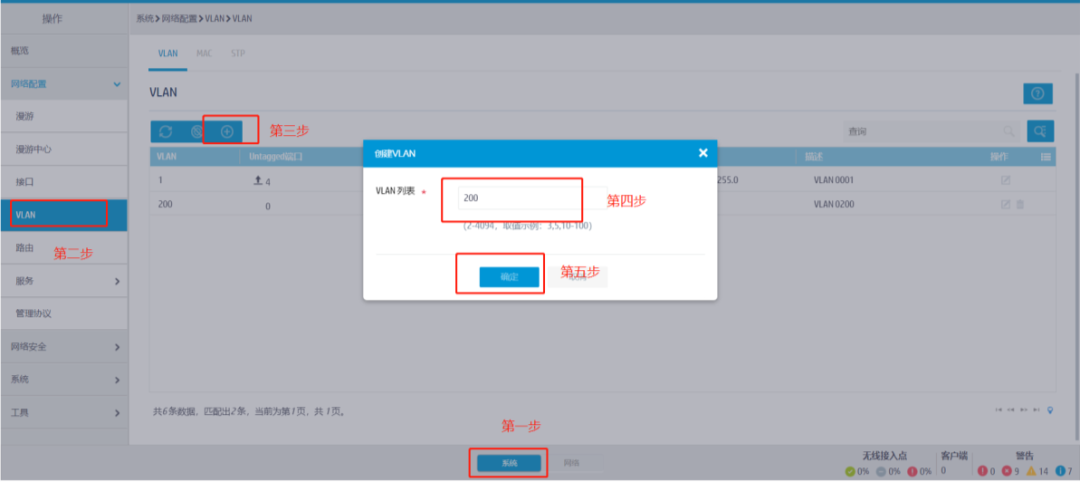

创建VLAN 200作为Client接入的业务VLAN。点击浏览器下方的导航栏中的“系统”，然后在点击左侧导航栏中的“VLAN”，然后点击“加号”按钮。，最后在“VLAN列表”中，输入200并确定即可完成业务VLAN的创建。

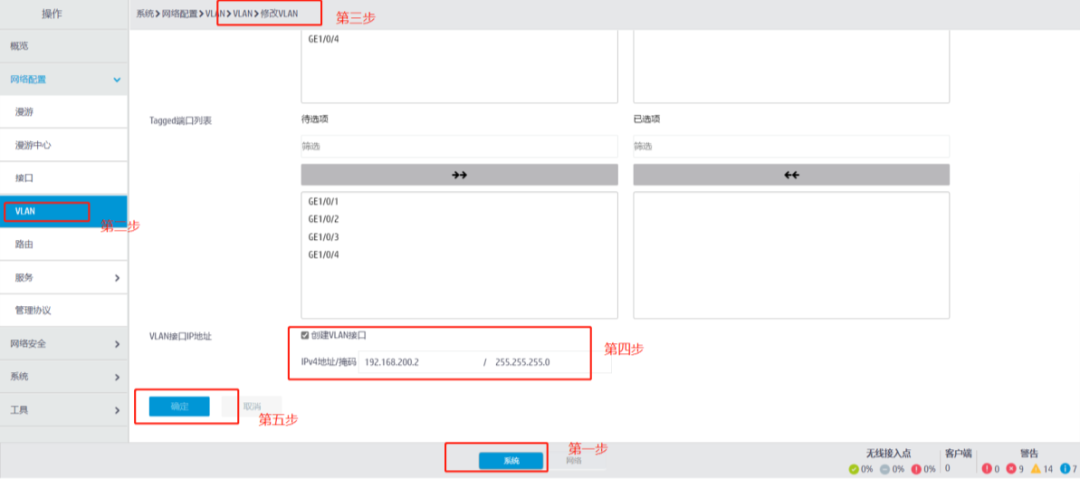

选中刚才创建的VLAN，配置VLAN 200的接口IP地址。

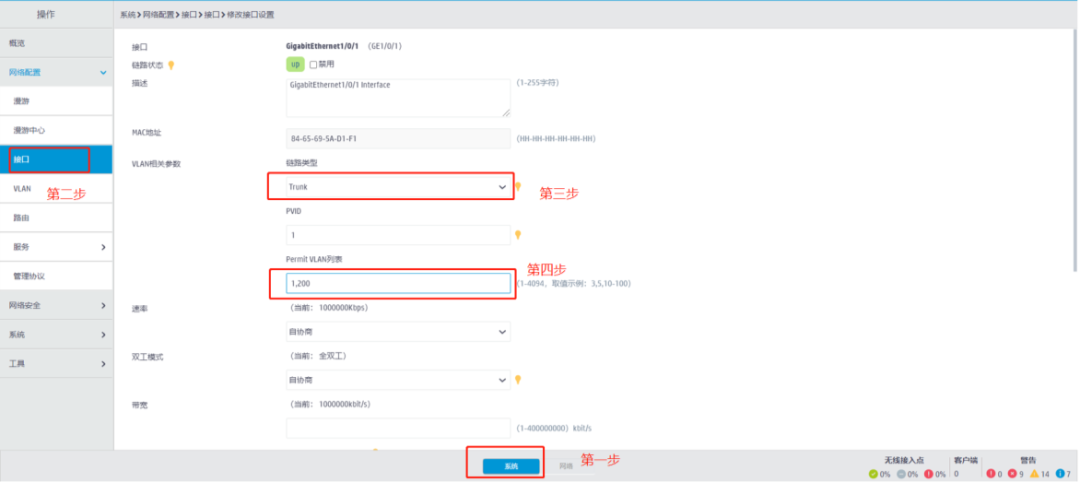

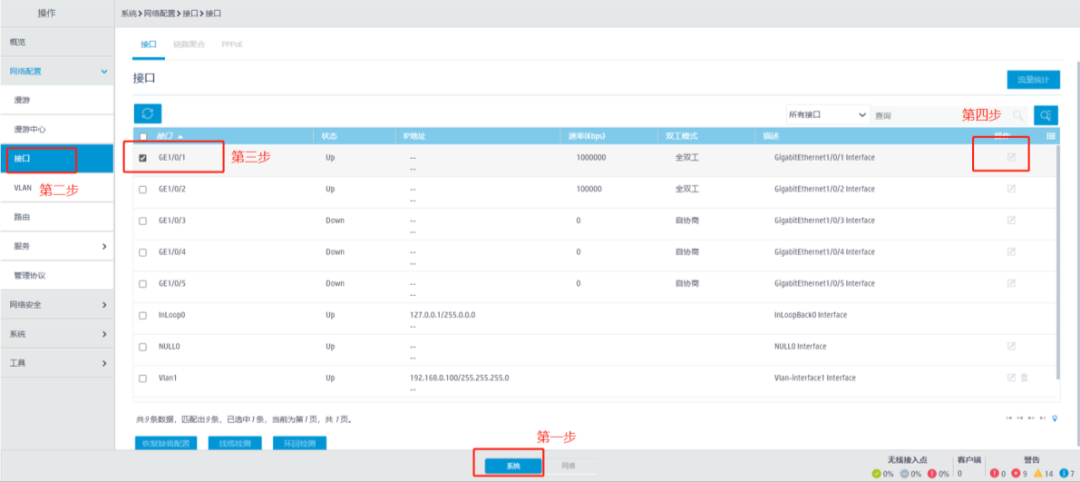

首先在接口视图中，选中GigabitEthernet1/0/1接口，并点击“编辑”按钮设置接口的类型。

配置AC与Switch相连的GigabitEthernet1/0/1为Trunk模式，允许VLAN 1和VLAN 200通过。

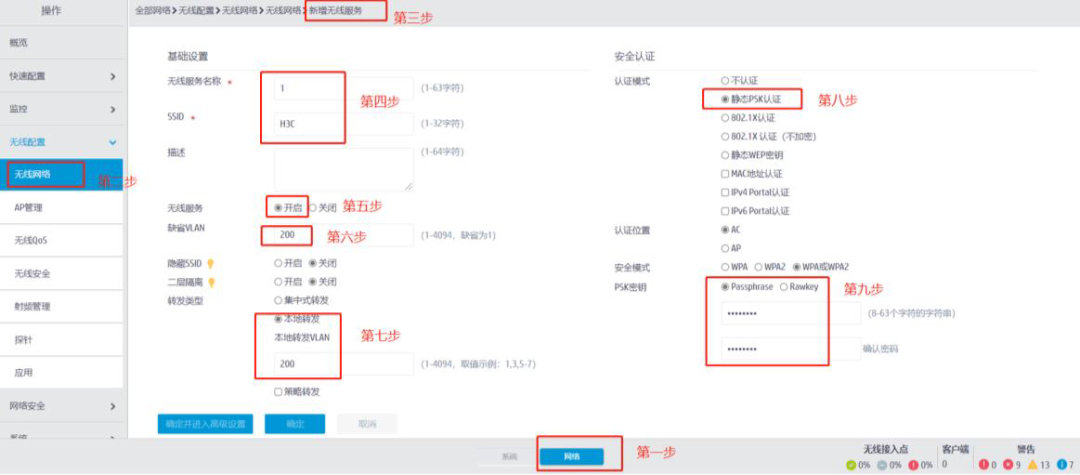

(2) 配置无线服务名：H3C，开启对vlan200的本地转发功能，并设置业务VLAN为VLAN200，无线服务模板配置静态的PSK认证方式。

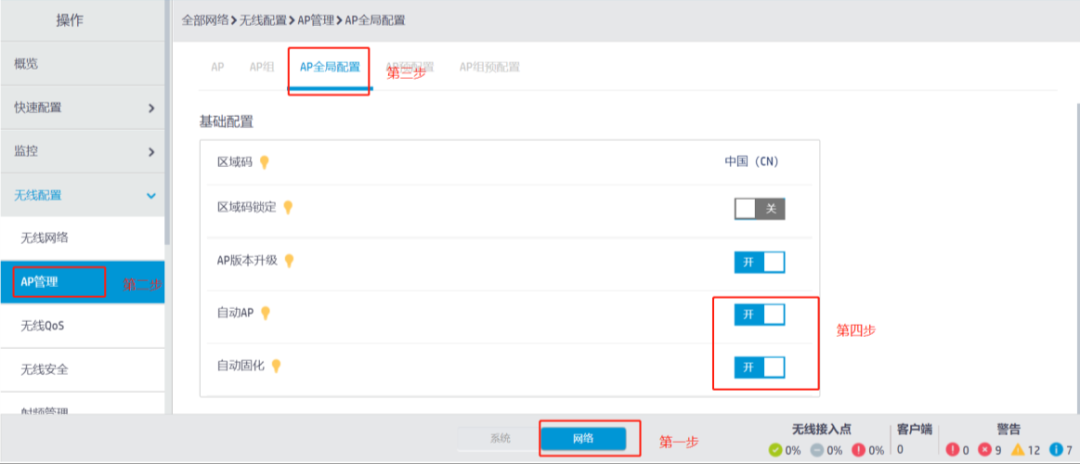

(3) 配置AP，开启AC中的自动AP和自动固化功能，让AP自动上线。

在AP组中选中AP的射频功能，选择继承AP组的方式。

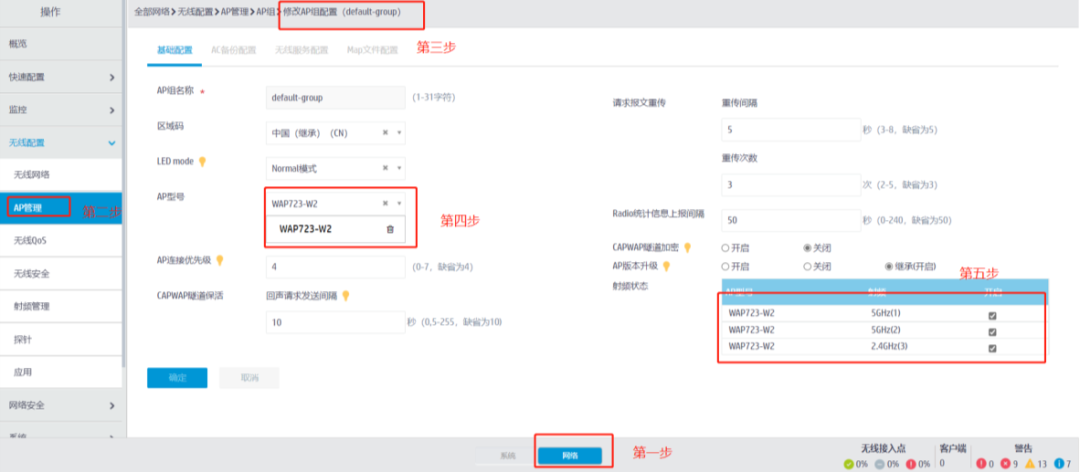

其中根据AP的型号，需要在AP组视图下选择对应的型号“WAP723-W2”，且射频状态全部为勾选中的状态。

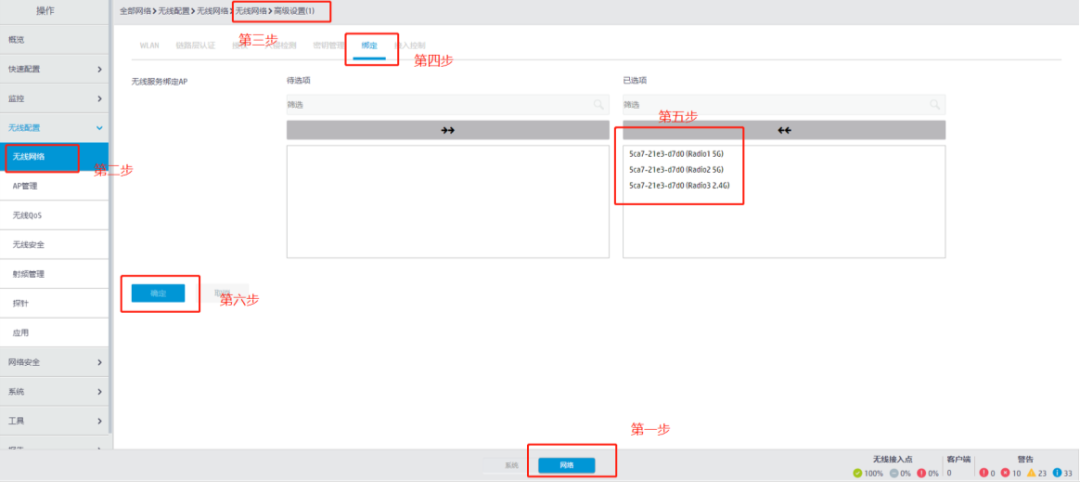

需要在无线服务模板下绑定上线AP的射频。

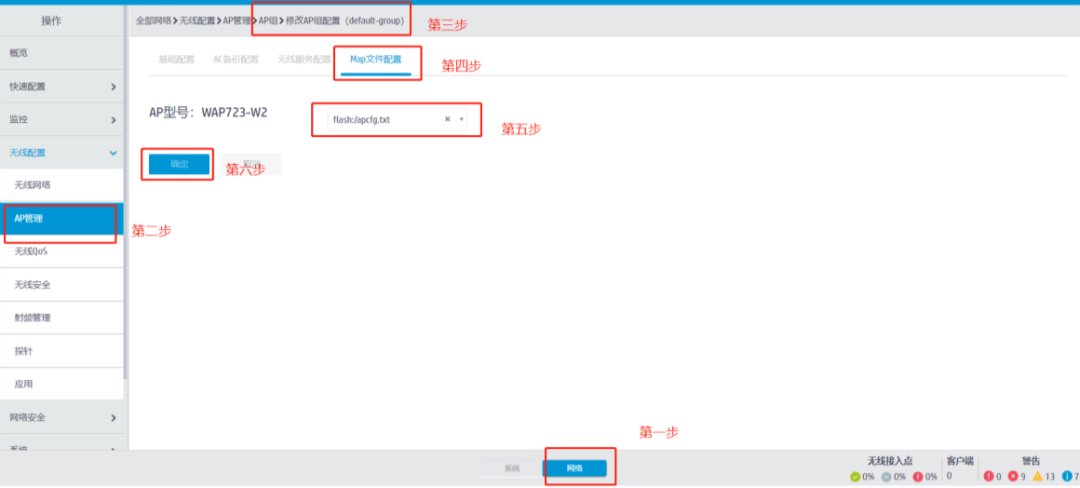

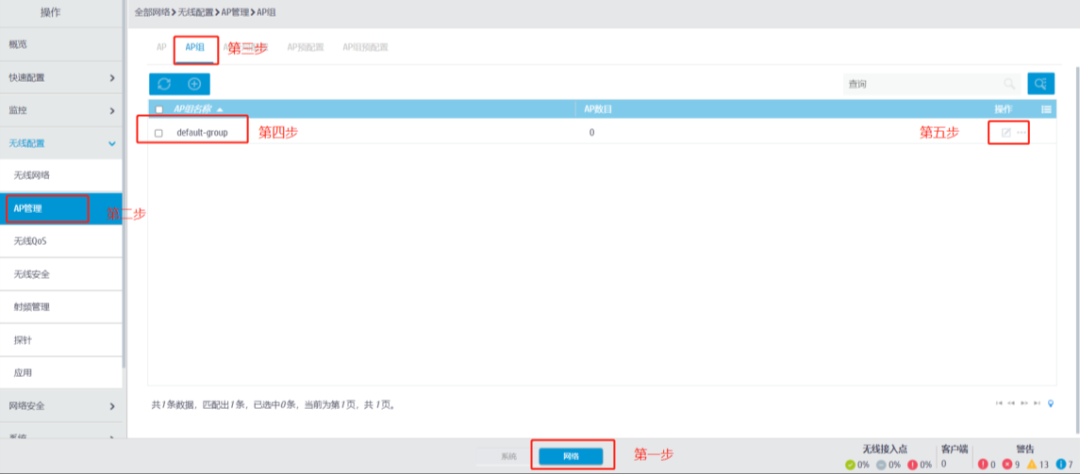

(4) 配置AP的配置文件，需要在“AP管理”中选择默认的“default-group”，然后在默认的AP组中，选择配置“MAP文件设置”，并为WAP723-W2型号的AP，选择“apcfg.txt”的文件。

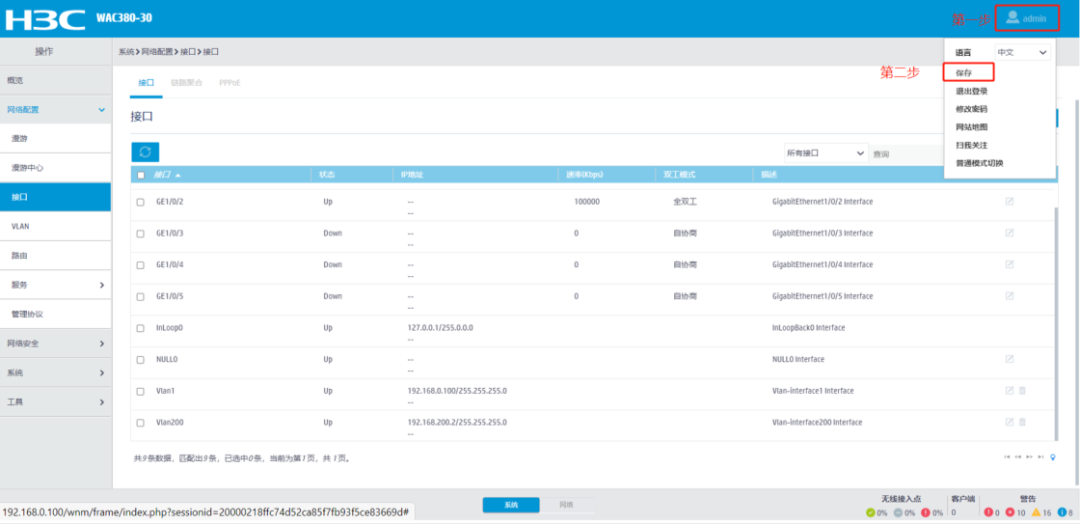

（5）最后手动保存AC的配置

3. Switch的配置

创建相关VLAN，配置switch和AP相连的接口为Trunk类型，PVID为AP 管理VLAN，开启DHCP server功能，AP、无线客户端Client都能通过DHCP server自动获取IP地址

创建VLAN 1和VLAN 200，其中VLAN 1用于转发AC和AP间隧道内的流量，VLAN 200为无线客户端接入的VLAN。

创建VLAN 1及其对应的VLAN接口，并为该接口配置IP地址。AC将使用该接口的IP地址与AP建立注册隧道。

< Switch > system-view //进入系统视图

[Switch] interface vlan-interface 1 //创建vlan 1的虚接口

[Switch-Vlan-interface1] ip address 192.168.0.1 24 //配置vlan 1接口ip地址

[Switch-Vlan-interface1] quit //退出

# 创建VLAN 200作为Client接入的业务VLAN，配置VLAN 200的接口IP地址。

[Switch] vlan 200 //创建vlan 200

[Switch-vlan200] quit //退出

[Switch] interface vlan-interface 200 //创建vlan 200的虚接口

[Switch-Vlan-interface200] ip address 192.2.1.2 24 //配置vlan 200接口ip地址

[Switch-Vlan-interface200] quit //退出

配置DHCP服务

创建名为vlan1的DHCP地址池，动态分配的网段为192.168.0.0/24，给ap下发注ip地址,网关地址为192.168.0.1。

[Switch] dhcp server ip-pool vlan1 //创建dhcp地址池vlan1

[Switch-dhcp-pool-vlan1] network 192.168.0.0 mask 255.255.255.0 //配置下发的地址网段

[Switch-dhcp-pool-vlan1] gateway-list 192.168.0.1 //下发网关地址

[Switch-dhcp-pool-vlan1] quit //退出

创建名为vlan200的DHCP地址池，动态分配的网段为192.168.200.0/24，给无线客户端下发ip地址,网关地址为192.168.200.1。

[Switch] dhcp server ip-pool vlan200 //创建dhcp地址池vlan200

[Switch-dhcp-pool-vlan200] network 192.168.200.0 mask 255.255.255.0 //配置下发的地址网段

[Switch-dhcp-pool-vlan200] gateway-list 192.168.200.1 //下发网关地址

[Switch-dhcp-pool-vlan200] dns-list 114.114.114.114 //下发DNS

[Switch-dhcp-pool-vlan200] quit //退出

使能DHCP服务

[Switch] dhcp enable //开启dhcp功能

gigabitethernet 1/0/1连接AC的接口，配置Switch与AC连接的GigabitEthernet1/0/1接口属性Trunk，允许VLAN 1和VLAN 200通过。

[Switch] interface gigabitethernet 1/0/1 //进入1/0/1配置视图

[Switch-GigabitEthernet1/0/1] port link-type trunk //配置接口为trunk模式

[Switch-GigabitEthernet1/0/1] port trunk permit vlan 1 200 //放通vlan 1和200

[Switch-GigabitEthernet1/0/1] quit //退出

gigabitethernet 1/0/2连接AP的接口，配置Switch与AP相连的GigabitEthernet1/0/2接口属性为Trunk，当前Trunk口的PVID为1允许VLAN 1和VLAN 200通过。

[Switch] interface gigabitethernet 1/0/2 //进入1/0/2配置视图

[Switch-GigabitEthernet1/0/2] port link-type trunk //配置接口为trunk模式

[Switch-GigabitEthernet1/0/2] port trunk permit vlan 1 200 //放通vlan 1和200

[Switch-GigabitEthernet1/0/2] port trunk pvid vlan 1 //配置接口pvid为管理vlan

验证配置

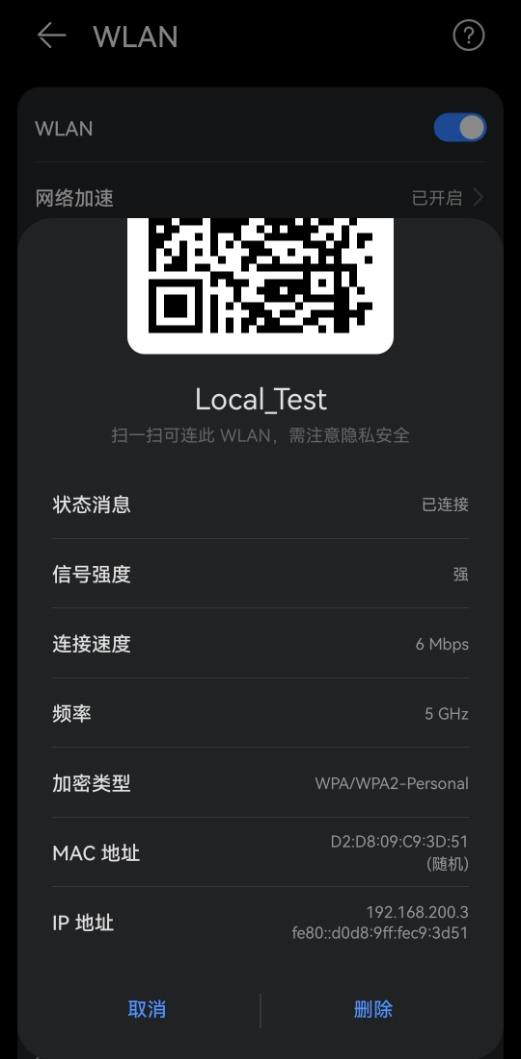

Client1上线获取到地址是192.168.200.3的地址。
