II.Cacti的使用

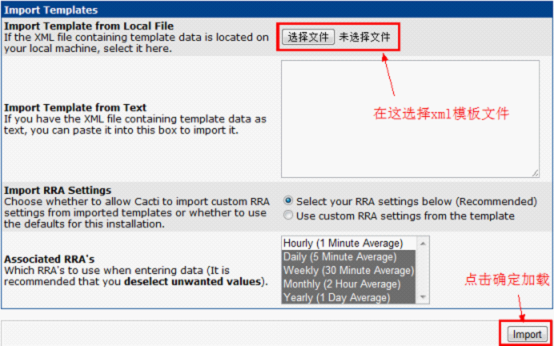

    Cacti的常用服务器的画图大部分都是使用模板的形式做的，而Cacti安装好之后本身自带了一部分模板，这些模板虽然可用，但是支持的项目太少，于是我们要寻求更多的模板以及更优化的内容。
    Cacti的官方的模板库：mplates" target="_blank" style="padding: 0px; margin: 0px; text-decoration: none; color: rgb(44, 98, 141); word-wrap: break-word;">http://docs.cacti.net/templates

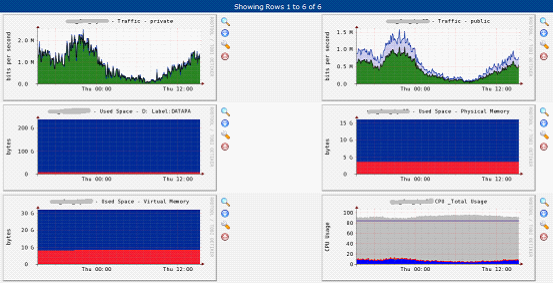

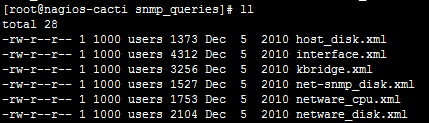

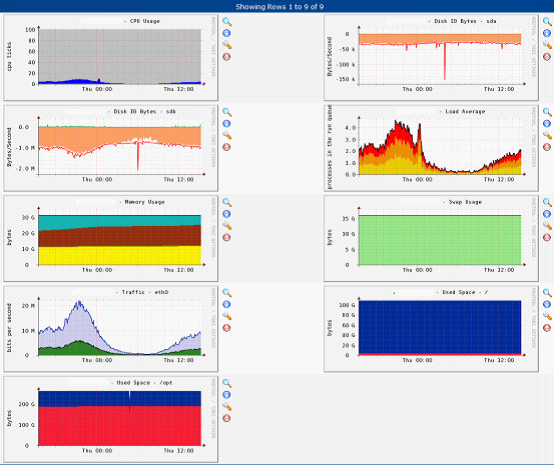

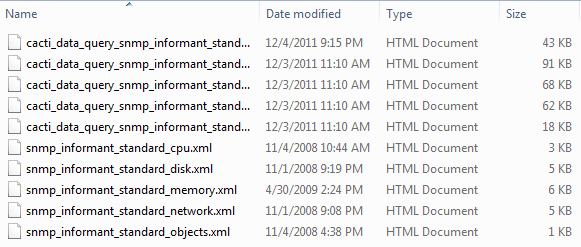

III.Cacti的常用模板

IV：自定义脚本的添加以及监控

    很多时候，我们需要为我们独有的环境去指定监控内容，那么如何制定呢？就可以通过自己写脚本的方式进行收集数据。这里我用一个监控QQ在线人数的例子来举例。

1.创建数据输入方式

    1.    在Console-->点击Data Input Methods

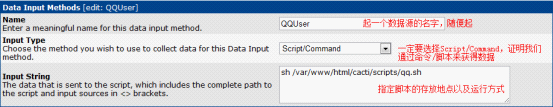

    2.    点击右上角的Add，添加一个新的数据获取方式

    3.    点击Create，出现新的项目
    4.    新的项目包括Input Fields和Output Fields，即输入内容和输出内容，输入内容其实就是向脚本传递函数，我们这个脚本不需要传递什么参数进去，于是没有，只有Output Fields。
    5.    在Output Fields上点击Add，添加新的输出内容。
    6.    在Field[Output]中输入我们脚本的输出项：这里我填写“QQ_Now”
    7.    在Friendly Name中输入解释输出项的内容，内容随意。
    8.    勾选Update RRD File后，点击Create
    9.    然后查看我们整个的数据获取方式信息，点击Save，左上角应出现“Save Successful”

2.创建数据源

    1.    在Console->点击Data Sources，进入数据源界面
    2.    点击右上角的Add，添加新的数据源
    3.    确保Data Template和Host均为None。直接点击Create

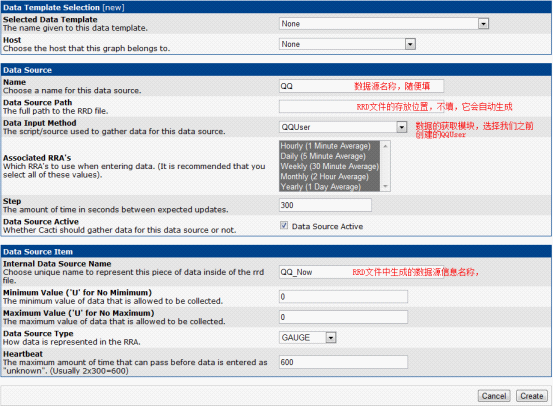

    4.    在新出现的信息面板中输入相关内容

    5.    点击Create，此时左上角会出现Save Successful
    6.    注意系统自动给生成的RRD文件路径，确保里面不会出现连续两个反斜线的路径信息。如果出现，请手动修改为一个反斜线。如：/1194.rrd
    7.    点击Save，看到Save Successful，则数据源创建成功。

3.创建图像

    1.    选择Console--> Graph Management，进入图像管理
    2.    点击右上角的Add，添加一个新的图像
    3.    选择Graph Template以及Host均为None，然后点击Create
    4.    Title中输入图像的名字，其他保持不变。并点击Create
    5.    然后你会看到多出的Graph Items，以及中间有一个看不到图的红叉，因为这个图我们还没有定义。

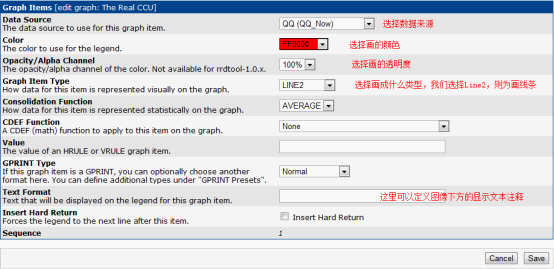

    6.    在Graph Items中点击Add，添加画图规则。

    7.    添加完画图内容之后，点击Create/Save，返回之前的页面，接下来还要添加数据的展示内容。

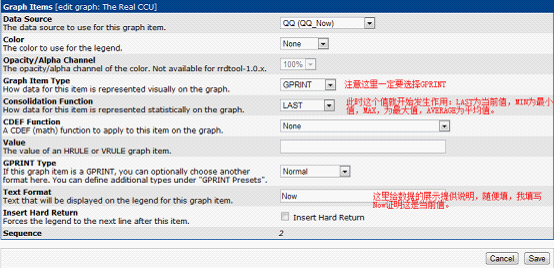

    8.    再次点击Graph Items中的Add，这次添加的是数据的展示，展示当前值。

    9.    设置好后点击Create创建这个项目，然后按照这个方法，分别创建最大值，最小值，平均值的展示内容。

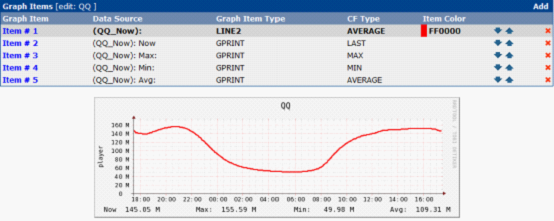

    10.   添加好后内容如图。

4.将自定义好的图形，加入到Graphs面板

    1.    在Cacti Web界面Graph Trees中，选择相应的列(或者系统默认的Default Tree)。
    2.    进去Tree之后，点击右上角的Add，添加一个新的显示项。
    3.    在Tree Item Type中选择Graph，然后在下面的Graph中选择我们刚才创建的图像。点击Create。
    4.    此时，再进入Graphs界面，就可以看到在Default Tree下已经出现了我们新创建的图像。

V.Cacti问题 Q & A

1.填完Drivers信息之后显示红色的SNMP error

    这是由于被监控机的SNMP设置问题，没有允许我们监控机进行监控，或者Community不匹配导致的。
    Linux可以在/etc/snmp/snmpd.conf中修改/增加发送snmp的机器，以及community。
    Windows可以在Snmp服务中增加允许发送snmp的机器，以及community。

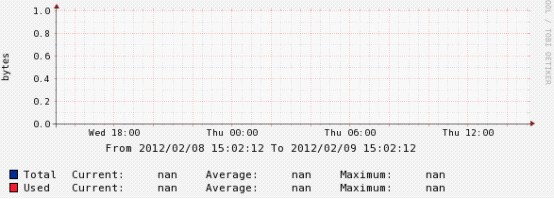

2.添加完图之后，等待了无数时间图依然无法绘制，反馈给我们一个红色的X。

    首先，如果你是用添加的模板创建的图，那么显示不了的话，很有可能是由于模板太老，或者模板不正确导致的。可以考虑更新作者的最新模板以重新画图。当然，如果图像的确画不出来，那么我们可以打开画图的Debug日志的方式进行排错。

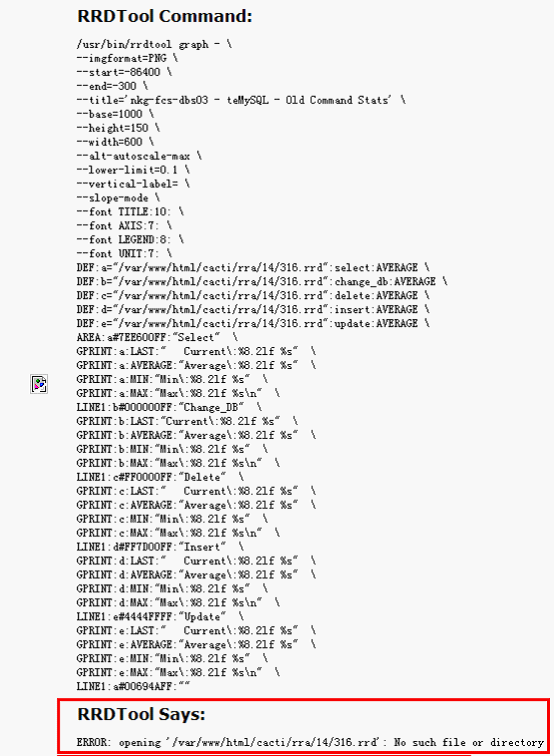

    进入Graph Management，在Host中选择我们画不出图的那个Host，然后点Go，这样就在下面列出了所有在这个Host中的图像列表，点击那个无法画图的列表。这就进入了我们选定主机的相关图像的设置界面，我们应该可以看到这个界面下方依然有一个红X，证明我们无法画图，所以点击右上角的“Turn on Graph Debug Mode.”来打开Debug日志，这时候，就可以看到页面下方多出了"RRD Tool Command:"的列表，里面详细的描述了RRD工具是如何为我们画图的，这都不是关键，关键是最后的RRD Tool Says:比如

    这里面是RRD Tool 告诉的我们为什么它无法画图，我们可以看到我当前例子的没有画图的原因是316.rrd这个文件不存在，说明在创建的时候rrd没有正确的创建出这个文件，这就有可能是所用的模板有问题了。
    在这里，这是一个很好的查看为什么没有画出图的地方，没有画出的图RRD Tool会一一的告诉我们，我们只需要根据它说的来修正，直到RRD Tool Says: OK

3.图什么的都有，但是数据都是N/A，这是要闹哪样？

    这个的解决办法其实跟无法画图的解决一样，就是我们去看数据的Debug日志。
    进入Data Sources，在Host中选择没有数据的Host，然后在下面的列表中选择没有数据的那个图。进入数据设置界面，然后点击右上角的“Turn on Data Source Debug mode”,然后去分析它的报错。

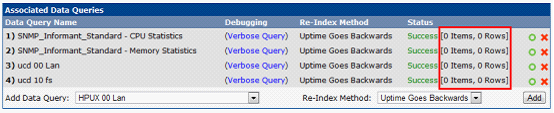

4.在给主机添加Data Query的监控项的时候发现里面没有获取到数据。

    这时候，如果它获取不到数据，我们就无法给它画图。因为在给它创建的图的界面上显示没有内容。

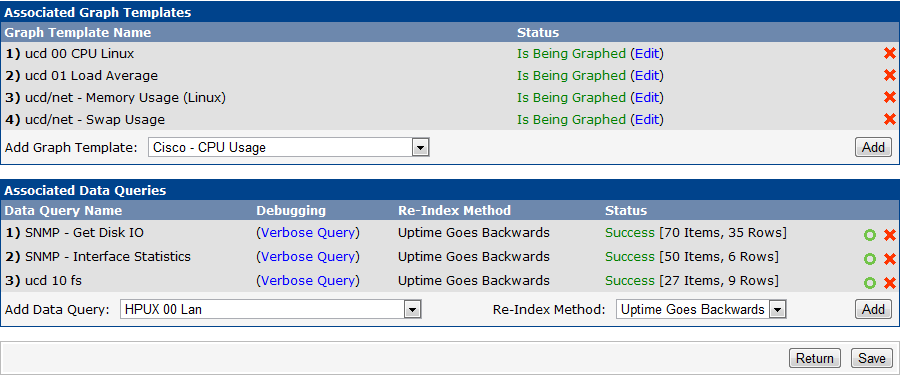

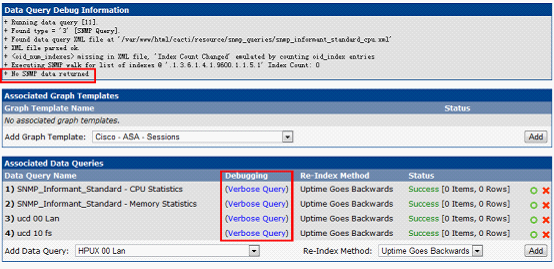

    这时候可以直接点击上图中的Debugging下的相关内容，直接打开Debug查看状态。

    这时就可以看到反馈出得信息，比如上图，发现SNMP无法获取数据。当然也有其他的，比如MIB文件不存在。只要你仔细看它反馈出来的问题，知道问题的根源，就一定能解决。当解决了数据获取之后，可以直接点击右边的绿色的小圆圈，就刷新了数据的获取状态。

5.关于cacti下文件的权限问题。

    Cacti目录中的内容权限并不统一，而且权限要求的也很少，并不像其他的比如Nagios要求的那么多。我们可以简单的保持整个Cacti目录的属主和属组都是Cacti即可。但是有两个特殊的例外：
    第一个是cacti/rra目录，整个目录里的内容是RRD的画图文件自动在里面生成的。而生成之后里面文件的属主和属组到底是谁，取决最终是由哪个用户来创建的，而这个就是在Cacti的那个crontab里控制，如果我们使用的是root用户添加的crontab，那么这个rra目录中的内容属主和属组都是root。同理，如果我们的crontab是在cacti中设置的，那么rra目录中的内容属主和属组都是cacti。
    第二个目录是cacti/scripts目录,这里面存的大部分都是我们自定义的脚本，一定要确保里面的脚本是cacti用户可执行的。最好的检测方法就是su到cacti用户中，进入这个目录，手动运行一下脚本，查看脚本是否成功执行。
