实验背景：

我们都知道华为设备dhcp下发或者叫调用（角度不同而已）有两种方式，分别是调用全局地址池和调用接口地址池，在一般组网中根据工程师习惯随意使用一种即可。

实验目的：

通过在核心交换中分别配置dhcp select global与interface：

1、两种模式下终端获取到IP信息

2、两种模式配置方式区别

3、两种模式应用环境区别

实验

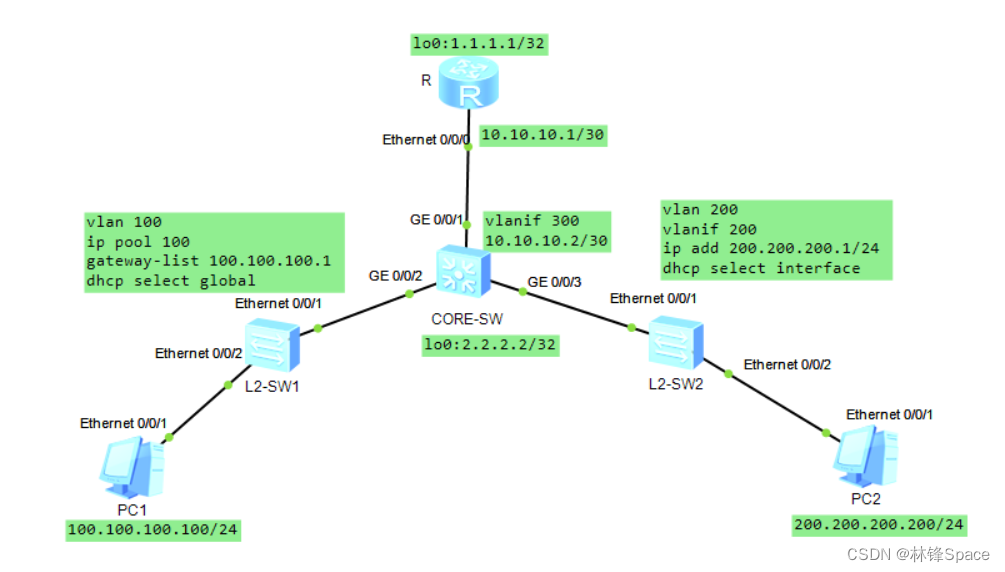

一、拓扑图：

二、实验介绍

1、R与CORE-SW之间运行ospf实现动态路由信息交互

2、CORE-SW为核心交换，dhcp就在核心中配置：拓扑左边为全局下调用dhcp地址池，拓扑右边为接口下调用dhcp地址池

3、LS-SW1~2为接入层交换，只提供端口接入功能

本次实验使用华为模拟器在一台路由器实现接口配置和全局配置.

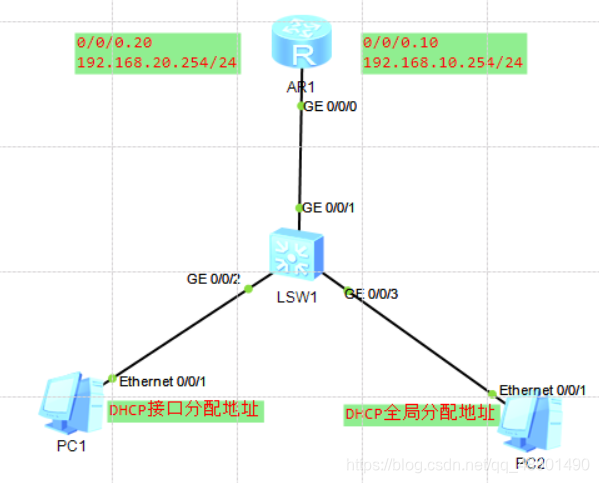

拓扑图如下：

AR：

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys AR
[AR]dhcp enable

//使用DHCP全局配置

[AR]ip pool dhcp10
[AR-ip-pool-dhcp10]gateway-list 192.168.10.254
[AR-ip-pool-dhcp10]network 192.168.10.0 mask 255.255.255.0
AR-ip-pool-dhcp10]lease day 2 hour 0 minute 0
[AR-ip-pool-dhcp10]dns-list 8.8.8.8
[AR-ip-pool-dhcp10]q
[AR]int g0/0/0.10
[AR-GigabitEthernet0/0/0.10]ip address 192.168.10.254 255.255.255.0
[AR-GigabitEthernet0/0/0.10]dot1q termination vid 10
[AR-GigabitEthernet0/0/0.10]arp broadcast enable
[AR-GigabitEthernet0/0/0.10]dhcp select global
[AR-GigabitEthernet0/0/0.10]quit

//使用DHCP接口配置

[AR]int g0/0/0.20
[AR-GigabitEthernet0/0/0.20]ip address 192.168.20.254 255.255.255.0
[AR-GigabitEthernet0/0/0.20]dot1q termination vid 10
[AR-GigabitEthernet0/0/0.20]arp broadcast enable
[AR-GigabitEthernet0/0/0.20]dhcp select interface
[AR-GigabitEthernet0/0/0.20]quit
