适用于：有多个以太WAN口的机型。
业务需求：
运营商1分配的接口IP为100.100.1.2，子网掩码为255.255.255.252，网关IP为100.100.1.1。
运营商2分配的接口IP为200.200.1.2，子网掩码为255.255.255.248，网关IP为200.200.1.1。
实现通过静态IP双上行接入Internet，链路1和链路2的出口路由采用等价默认路由进行负载分担。

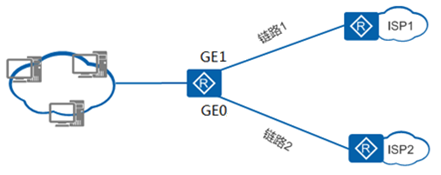

拓扑简图：
组网规划：
GE1连接运营商1，GE0连接运营商2。
LAN口连接内网。
内网用户获取IP的方式：DHCP（动态获取IP）。
操作步骤：
一、WAN侧配置
1. 配置静态IP接口
2. 配置等价默认路由（基于源IP地址进行负载分担）
3. 配置NAT功能
二、LAN侧配置
配置接口IP和DHCP服务器（为PC分配IP）
说明：LAN口是二层接口不能直接配置IP，由于它默认属于VLAN 1，需要为其创建VLANIF1接口再配置IP。
1 2 3 4 5 6 7 8 9 10 11 | [AR] dhcp enable //打开DHCP总开关 [AR] interface vlanif 1 //创建VLANIF1接口，并配置IP和子网掩码 [AR-Vlanif1] ip address 192.168.1.1 255.255.255.0 [AR-Vlanif1] dhcp select interface //启用接口地址池方式的DHCP服务器功能 [AR-Vlanif1] dhcp server dns-list 114.114.114.114 //配置DNS服务器为公共的DNS（114.114.114.114） [AR-Vlanif1] return |
ip load-balance hash src-ip
如果存在两条等价路由，在做流量分配的时候，如果是同一个源地址的数据包，固定走其中一条链路。
AR做出口设备，在每个接口上配置了NAT，用于将上网用户的源地址转换成对应接口的公网地址，如果不配置这条策略，默认是基于源地址+目的地址hash，进行流量分配，会出现用户访问同一个站点的数据包被分配到不同的出口上（虽然是一个域名，但是可能和后端多个服务器交互，目的地址发生了变化），因此会出现访问某个网站，有些数据包通过电信出口，有些通过联通出口，从对端的服务器看，这样数据访问行为是异常的，数据包可能会被丢弃掉，用户的感受就是有卡顿，时好时坏。
src-dst-mac 根据源mac和目标mac进行分流。
src-dst-ip 根据源ip地址和目标ip地址进行分流。
src-dst-ip 这种方式平常用得多些。
