1、概念
以太网链路聚合Eth-Trunk简称链路聚合，它通过将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。同时，这些捆绑在一起的链路通过相互间的动态备份，可以有效地提高链路的可靠性。
2、模式
1）手工模式
Eth-Trunk的建立、成员接口的加入由手工配置，没有链路聚合控制协议的参与。
2)LACP模式
Eth-Trunk的建立是基于LACP协议的，LACP为交换数据的设备提供一种标准的协商方式，以供系统根据自身配置自动形成聚合链路并启动聚合链路收发数据。聚合链路形成以后，负责维护链路状态。在聚合条件发生变化时，自动调整或解散链路聚合。

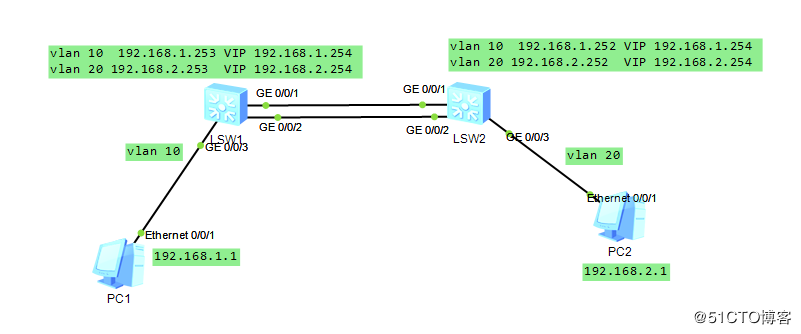

3、实验拓扑
4、配置命令
1）手工模式
SW1配置
interface Eth-Trunk1
port link-type trunk
undo port trunk allow-pass vlan 1
port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/1
eth-trunk 1
#
interface GigabitEthernet0/0/2
eth-trunk 1
SW2配置
interface Eth-Trunk1
port link-type trunk
undo port trunk allow-pass vlan 1
port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/1
eth-trunk 1
#
interface GigabitEthernet0/0/2
eth-trunk 1
2）LACP模式
SW1配置
interface Eth-Trunk1
port link-type trunk
undo port trunk allow-pass vlan 1
port trunk allow-pass vlan 10 20
mode lacp-static 配置模式为静态LACP
max active-linknumber 1 配置活动接口数量（默认活动接口数量为8，此处两条线路一条为主，一条为备。通信是只有活动接口转发数据）
注：配置完Eth-Trunk之后再加入接口，LACP模式适用与两台设备多条线路互联，可选择其中几条为主，剩余线路为备，线路故障后备线路自动补上，期间业务影响较小
#
interface GigabitEthernet0/0/1
eth-trunk 1
#
interface GigabitEthernet0/0/2
eth-trunk 1
SW2配置
interface Eth-Trunk1
port link-type trunk
undo port trunk allow-pass vlan 1
port trunk allow-pass vlan 10 20
mode lacp-static 配置模式为静态LACP
max active-linknumber 1 配置活动接口数量（默认活动接口数量为8，此处两条线路一条为主，一条为备。通信是只有活动接口转发数据）
注：配置完Eth-Trunk之后再加入接口，LACP模式适用与两台设备多条线路互联，可选择其中几条为主，剩余线路为备，线路故障后备线路自动补上，期间业务影响较小
#
interface GigabitEthernet0/0/1
eth-trunk 1
#
interface GigabitEthernet0/0/2
eth-trunk 1
本文链接：https://hqyman.cn/post/1452.html 非本站原创文章欢迎转载，原创文章需保留本站地址！
