H3C交换机配置的备份与恢复

局域网维护中，有时候我们需要对网络设备的配置进行备份与还原。

相信有很多网管员备份配置都是采用display current命令查询当前设备运行配置信息，然后采用ctrl+c，ctrl+v的方式将信息保存到txt文档中;或者直接用捕捉屏幕输出的方法保存信息。

还原的时候再复制命令到交换机中从新运行。这种方法当然也是可行的，但是当交换机的配置特别多，又比较复杂的情况下，这种方法就不太合适了。

下面我介绍一种整体导入和导出H3C交换机配置的方法。

本次实验采用的设备和软件有：H3C S5500 Series、Cisco TFTP Server

实验之前先了解几个名词的具体意义。

saved-configuration 交换机flash中保存的下次启动的配置

current-configuration交换机当前生效的配置

default-configuration 交换机的出厂配置

startup-configuration 交换机下次启动配置文件

输入命令“reset saved-configuration” ,会提示是否擦除配置文件，按“Y”。
再输入命令“reboot” ,会提示是否重启设备，按“Y”。交换机重启后，就恢复到出厂设置了！

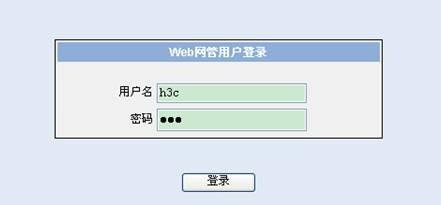

输入用户名和密码，进入web管理界面，如下图：

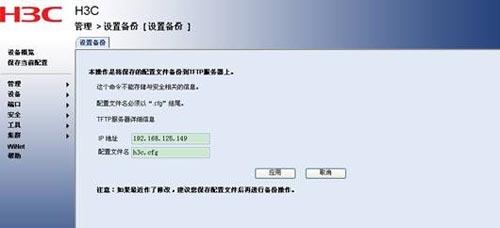

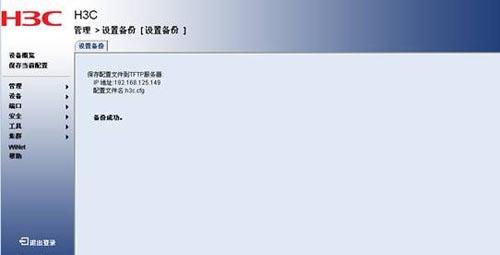

依次单击管理—>设备备份，出来设备备份界面，然后在IP地址栏中输入tftp服务器的IP地址，配置文件名中输入你要保存的文件的名称，然后单击应用，等待一段时间，会出现备份成功界面，如下图：

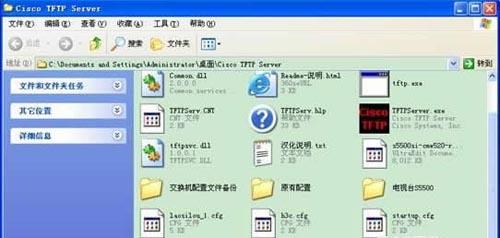

这时候在你的tftp软件的根目录下就有一个h3c.cfg文件，如下图所示：
配置的恢复步骤跟备份类似，只需选择管理—>设置恢复，然后输入相应的tftp服务器的ip地址和需要恢复的配置文件名称，单击应用。

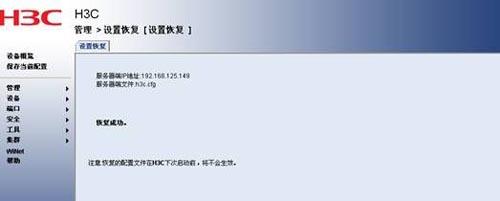

等待一段时间后，出现恢复成功界面，如下图：
采用这种方式恢复的配置不需要修改设备启动项，从启交换机，即以新的配置运行。
第二种：命令行形式
配置备份

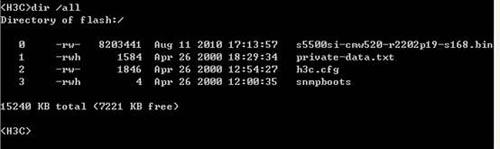

第一步：使用dir /all命令查看设备的配置文件。
此处的配置文件名为h3c.cfg。
第二步：使用backup startup-configuration to 192.168.125.149 aaa.cfg或tftp 192.168.125.149 put h3c.cfg aaa.cfg 备份配置文件(h3c.cfg为原配置文件名，aaa.cfg为备份后的文件名，若不指定指与原文件同名)。

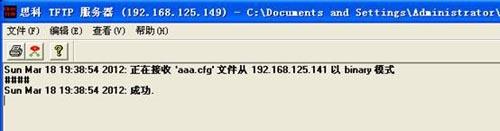

TFTP服务器上也有会显示传输成功，如下:
配置恢复
第一步：使用restore startup-configuration from 192.168.125.149 aaa.cfg或tftp 192.168.125.149 get aaa.cfg
命令从tftp服务器上下载配置命令，如下图：
(h3c 3100交换机restore命令无效)

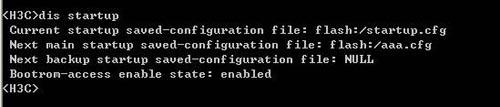

第二步：使用dis startup命令，查看下一次启动所使用的配置命令，如下图：
发现正是我们导入的aaa.cfg配置文件，从启交换机后，恢复之前配置的运行状态。
小知识：采用delete删除的配置没有直接删除，而是存放在交换机的回收站内，使用dir /all命令可以查看到，
带方括号的文件是采用delete命令删除的文件。
要想真正删除startup.cfg文件，可以使用reset recycle-bin命令清空回收站，或者在使用delete命令是带上unreserved参数，即：delete /unreserved flash:/startup.cfg。采用reset save-configuration命令会彻底删除设备保存的启动配置。
