分布式监控系统Zabbix--使用Grafana进行图形展示

今天介绍一款高颜值监控绘图工具Grafana，在使用Zabbix监控环境中，通常我们会结合Grafana进行图形展示。Grafana默认没有zabbix作为数据源，需要手动给zabbix安装一个插件，然后再添加进Grafana即可，非常简单。下面就介绍下Grafana的使用：

Grafana的官网：http://docs.grafana.org/installation/rpm/

1）Centos下的安装步骤

# wget https://s3-us-west-2.amazonaws.com/grafana-releases/release/grafana-4.3.1-1.x86_64.rpm
# yum install initscripts fontconfig
# rpm -Uvh grafana-4.3.1-1.x86_64.rpm

Grafana配置文件
Systemd服务和daemon服务在后台运行时，都使用文件/etc/sysconfig/grafana-server来设置环境变量，可以通过修改garfana-server文件来设置日志目录等其他变量。
#默认日志文件：/var/log/grafana
#数据库设置
#缺省配置指定一sqlite3数据库位于/var/lib/grafana/grafana.db。请在升级前备份这个数据库。还可以使用MySQL或Postgres Grafana数据库。
访问测试ip:3000
缺省用户/密码 admin/admin

2）Grafana Zabbix插件安装
https://grafana.com/plugins/alexanderzobnin-zabbix-app/installation

使用grafana-cli工具安装

获取可用插件列表
# grafana-cli plugins list-remote

安装zabbix插件
# grafana-cli plugins install alexanderzobnin-zabbix-app

安装插件完成之后重启garfana服务
# service grafana-server restart
#使用grafana-zabbix-app源，其中包含最新版本的插件

cd /var/lib/grafana/plugins/
#克隆grafana-zabbix-app插件项目

git clone https://github.com/alexanderzobnin/grafana-zabbix-app
#注：如果没有git，请先安装git

yum –y install git
# 插件安装完成重启garfana服务

service grafana-server restart
#注：通过这种方式，可以很容器升级插件

cd /var/lib/grafana/plugins/grafana-zabbix-app
git pull
service grafana-server restart

修改图形为饼状，需要下载另一个grafana-piechart-panel
https://grafana.com/plugins/grafana-piechart-panel
--------------------------------------------------
grafana-cli plugins install grafana-piechart-panel
---------------------------------------------------
安装其他图形插件
grafana-cli plugins install grafana-clock-panel
#钟表形展示
grafana-cli plugins install briangann-gauge-panel
#字符型展示
grafana-cli plugins install natel-discrete-panel
#服务器状态
grafana-cli plugins install vonage-status-panel

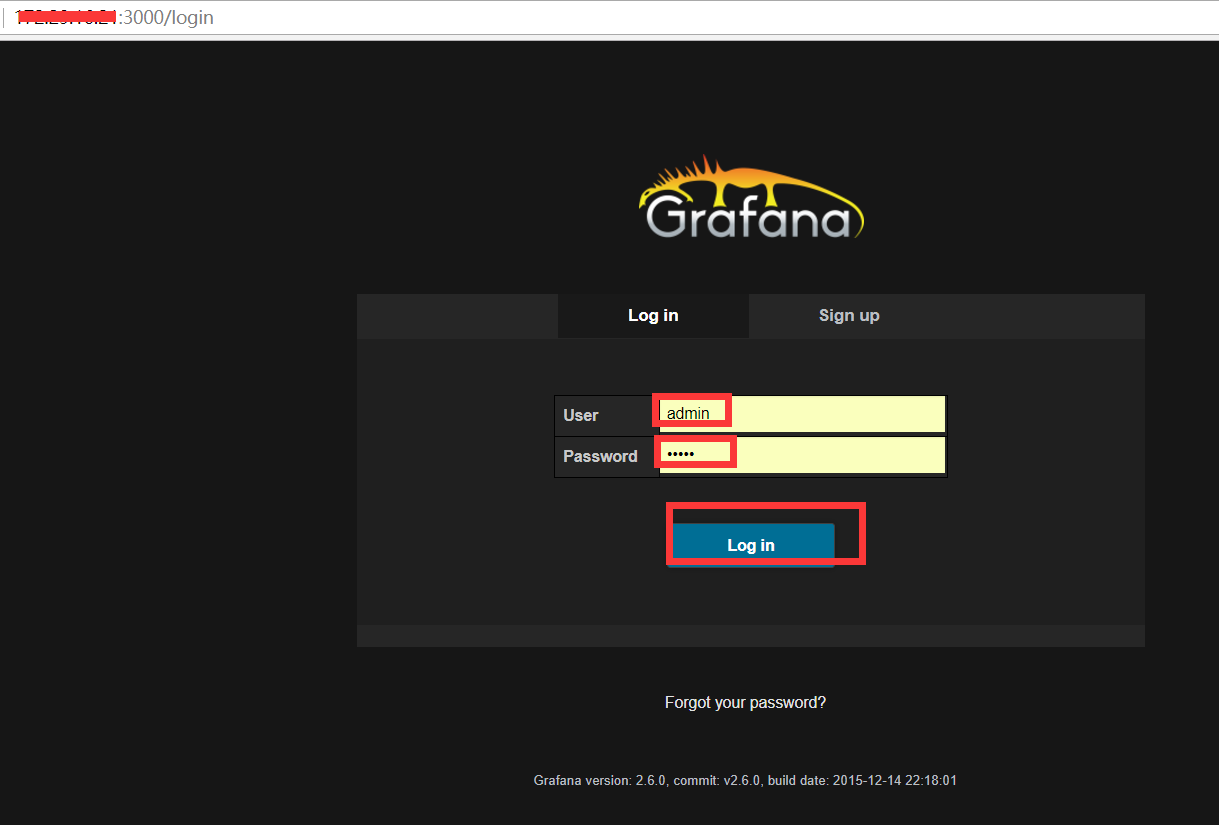

3）访问grafana，http://localhost:3000，默认用户名和密码：admin/admin

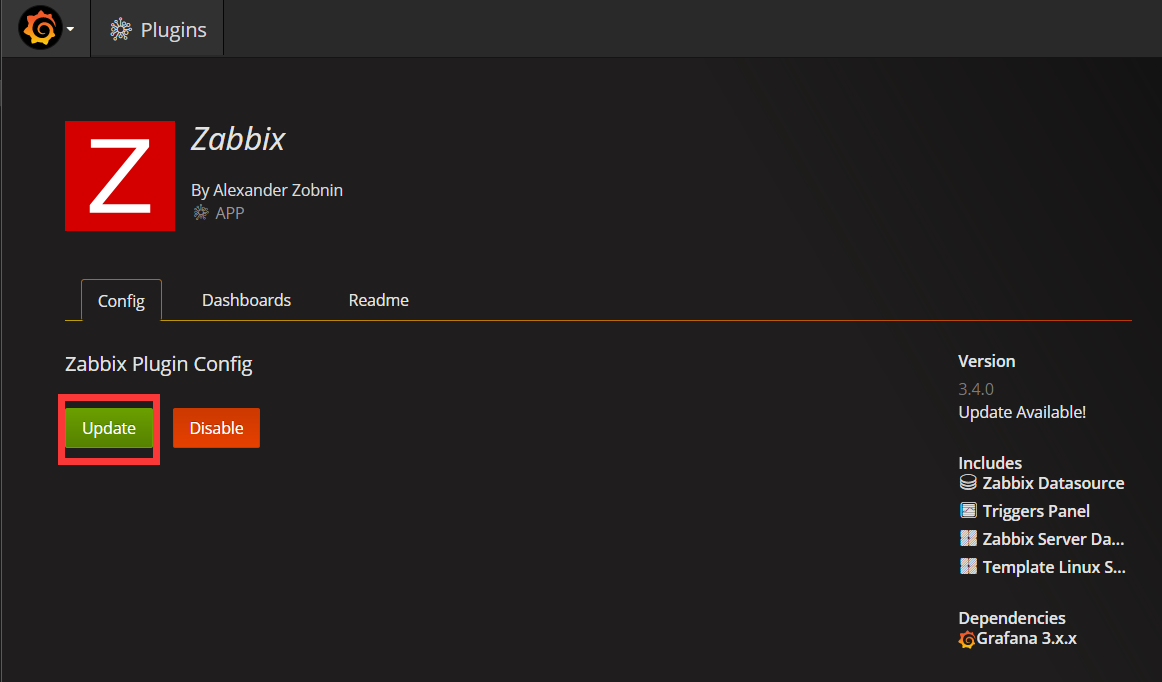

上面在通过"grafana-cli plugins install alexanderzobnin-zabbix-app"安装了grafana-zabbix插件后，需要启用这个插件，如下在grafana控制台里点击"zabbix"，选择"Plugin Config"->"Enable" （如没有zabbix选项，就点击"Plugins"->"Apps"->"Zabbix"->"Enable"）

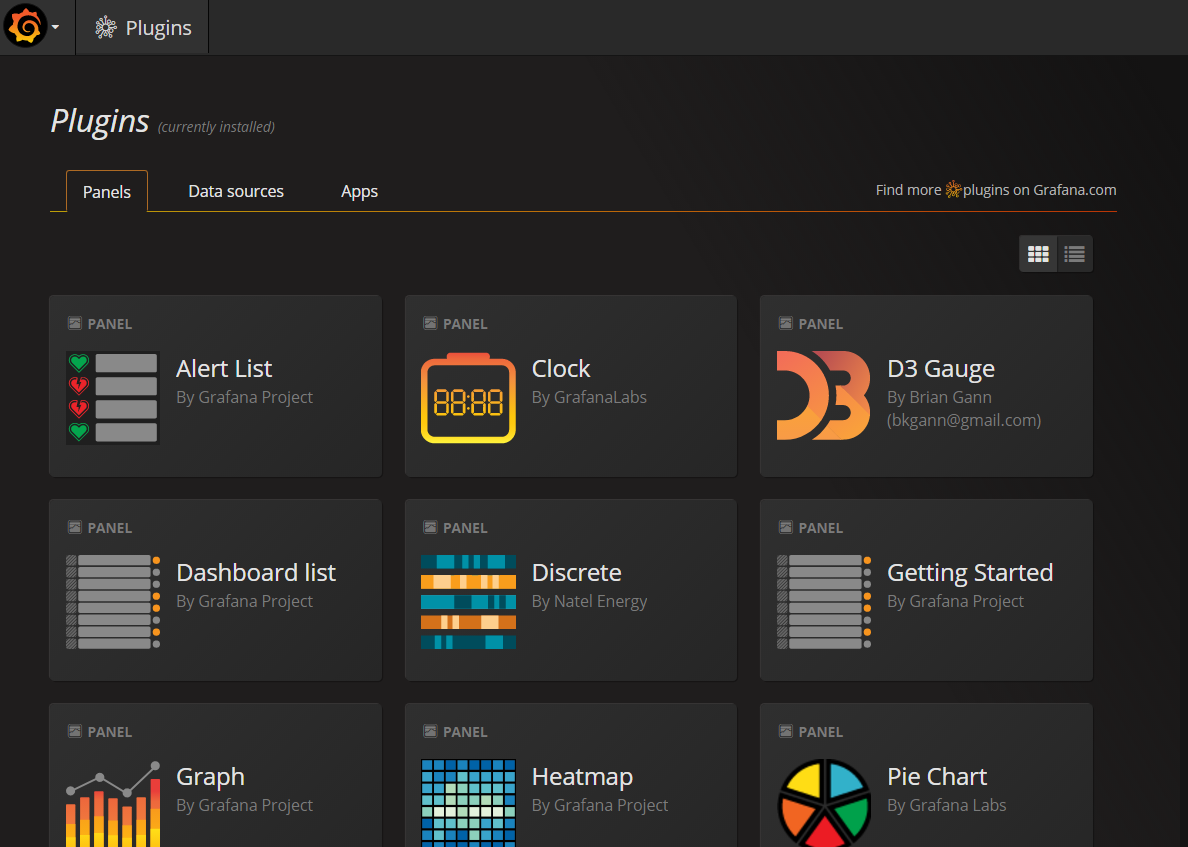

查看Granfana安装了哪些插件

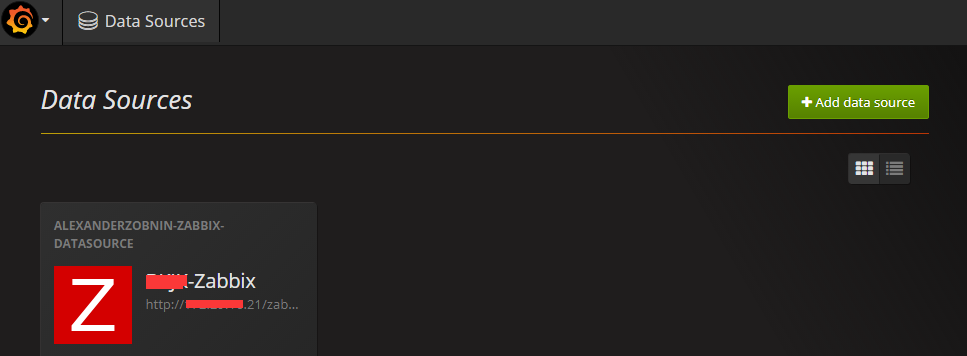

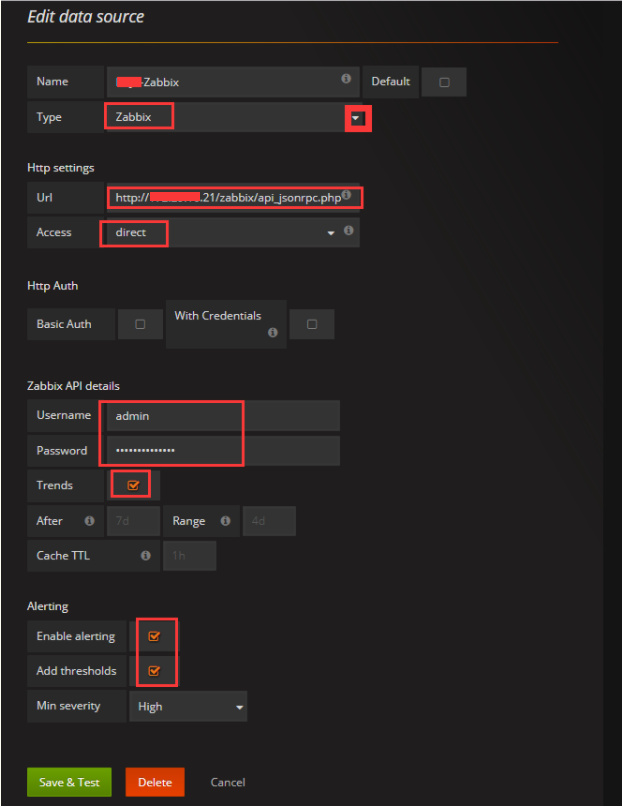

4）添加zabbix的监控图。点击"Data Sources"-"Add data source"，如下

注意上图的：
type：zabbix 是grafana-zabbix插件安装成功的证明。如果grafana-zabbix没有安装成功。就不会有这个选项。
url: 这个是zabbix的API地址"http://ip/zabbix/api_jsonrpc.php"（在zabbix服务端上可查找"find / -name api_*.php"）
username和passwd是zabbix的登录用户名和密码，有读的权限即可！

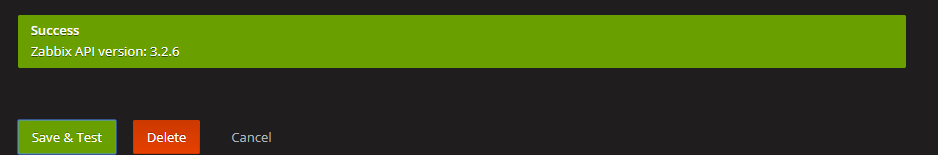

测试下跟zabbix的连接是否成功？点击上图中的"Save & Test"

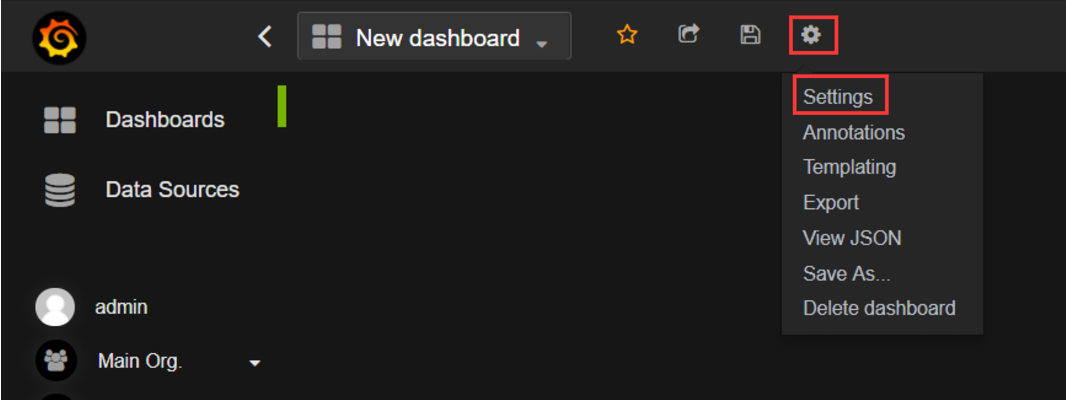

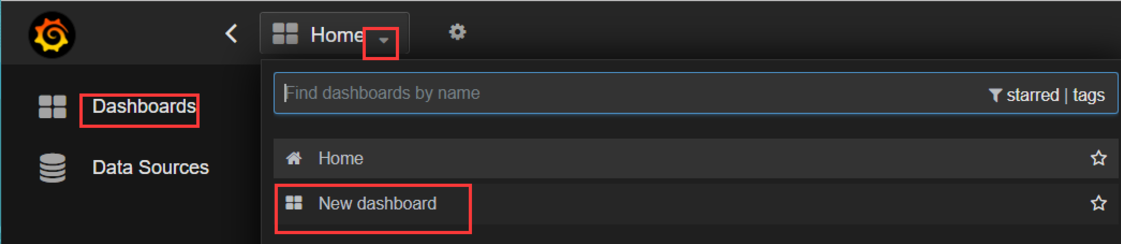

接着就进行zabbix图形添加设置。依次点击"Dashboards"->"Home"->"New dashboard"

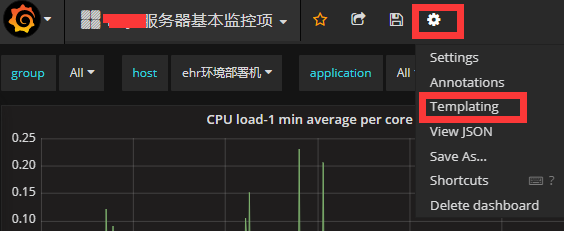

添加监控模板

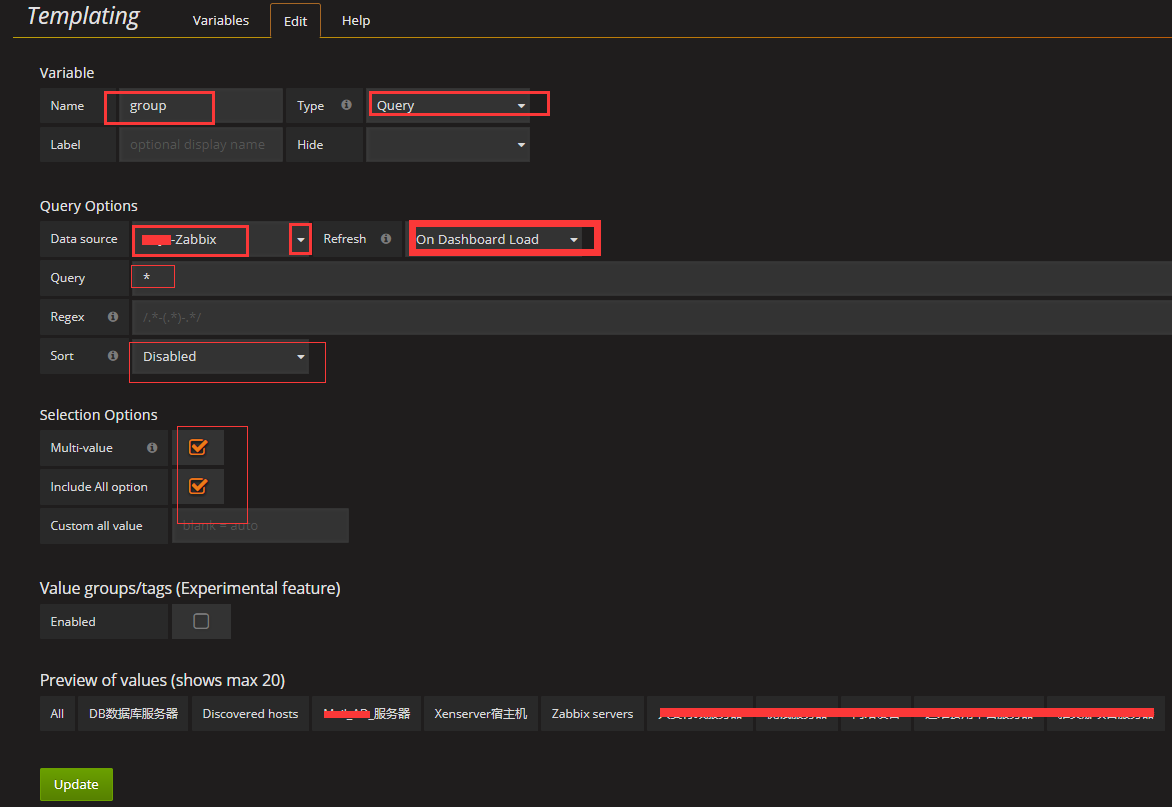

如下设置变量"group"，其中query的匹配原则
*     returns all groups
*.*     returns all hosts (from all groups)
Servers.*   returns all hosts in group Servers
Servers.*.*   returns all applications in group Servers
Servers.*.*.*   returns all items from hosts in group Servers

---------------------------------------------------------------------------------------------------------------------------------------------
温馨提示：如果是针对某一个主机群组的模板，group的Query可以不需填写*，可以直接写明组名。比如：
group
Query：DB数据库服务器

host
Query：$group.*

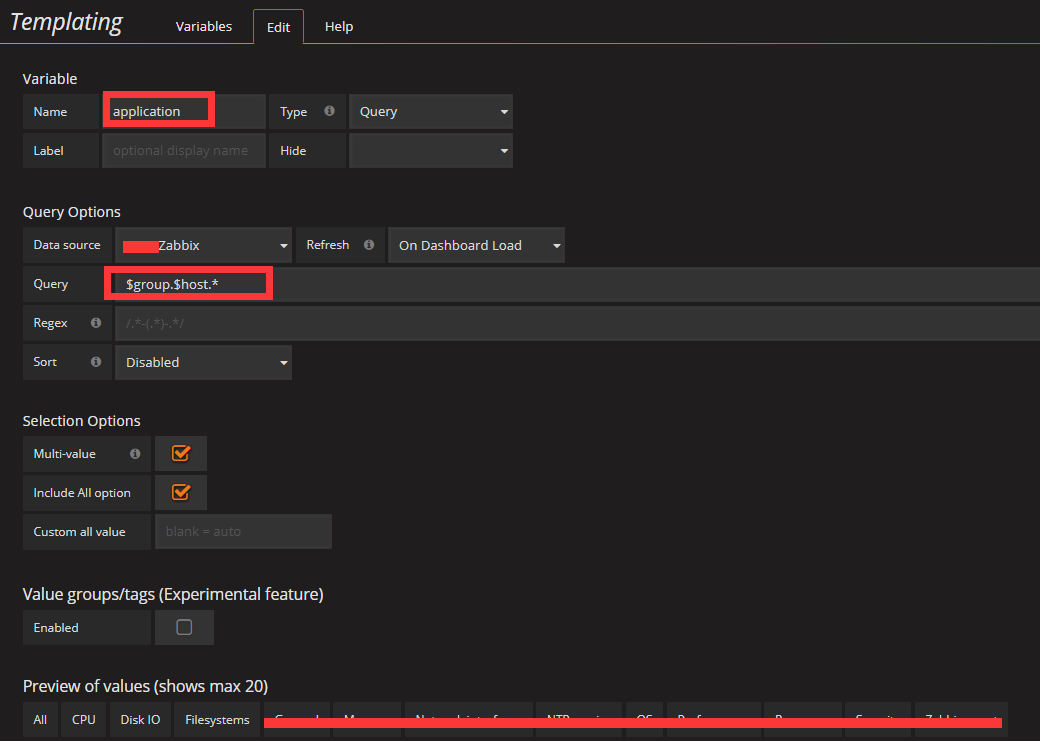

application
Query: $group.$host.*

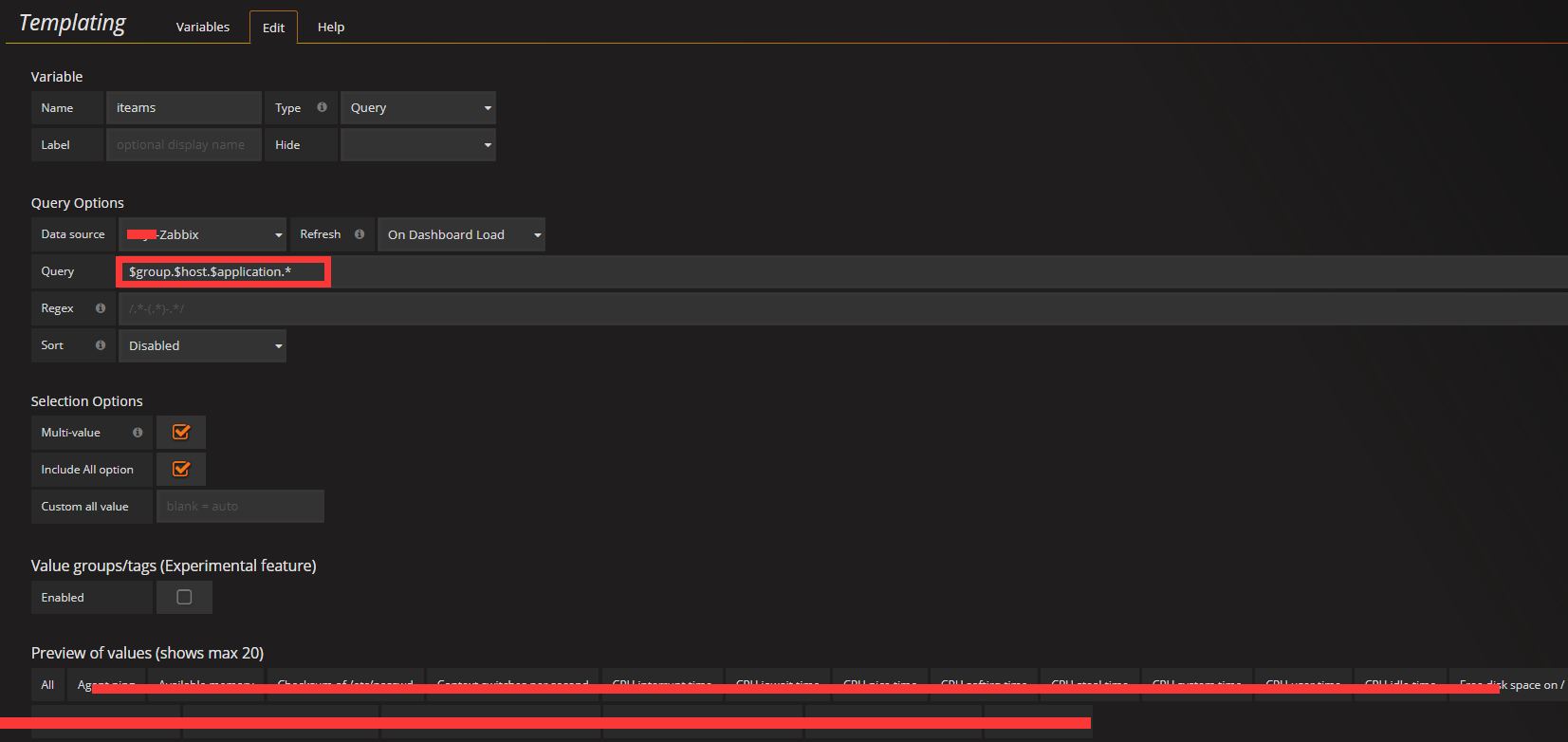

iteams
Query: $group.$host.$application.*
-----------------------------------------------------------------------------------------------------------------------------------------------

如果Grafana与zabbix的连接没有问题，那么设置好后会自动显示出zabbix下添加的所有组。如下，先添加“group”插件，Data source使用上面创建的，如果添加成功的话，会在底部出现zabbix的监控项的group信息。

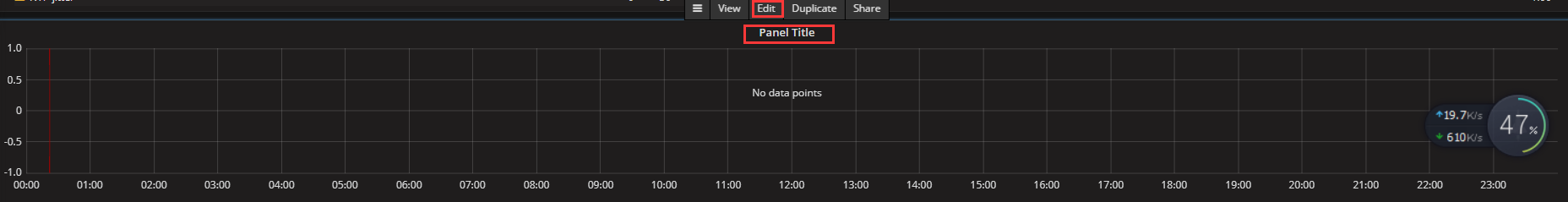

添加图形显示。即变量设置完成后，就可以设置图形,将之前所有添加的图形，下面的组，主机，application，iteam都可以用变量来表示。点击对应Databoards的"ADD NEWS"

选择一款图形类型，如下选择"Graph"。（磁盘和内存的监控图类型可以选择"Pie Chart"饼状类型）

如下，组和主机要填写$group和$host，这样在展示图形的时候，可以批量指定对应的组和主机的图形。

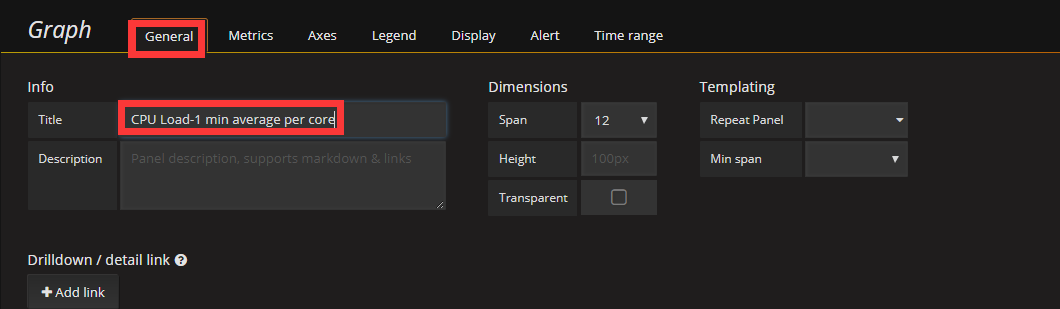

也可以在图形的展示信息上进行设置

设置完之后，点击上面的“保存”图标

稍等片刻，就可以看到想要的监控图形了。原则上来说只要zabbix里有的监控项图形，grafana里添加后就会有。

如上，可以选择指定的group或host来展示你想看的图形，可以批量展示，也可以单独看一台主机的监控图形。其他监控项的图形添加同理。

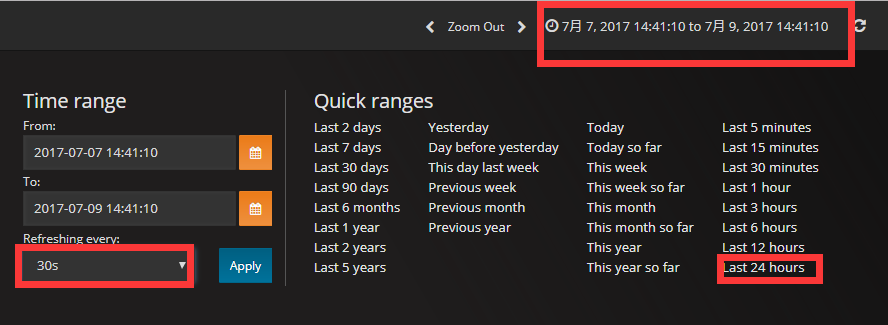

可以点击右上角图形刷新的时间设置，比如显示过去24h的监控图形，每30s刷新一次：

--------------------------------------------------------------------------------------------------------------------------------
如果图形插件比较多的情况下，可能创建监控图形的时候直接看不全图形，可以在左边的搜索栏里面进行图形插件的搜索
