win2012R2配置双网卡绑定



推荐点击下面图片,通过本站淘宝优惠价购买:


win2012R2配置双网卡绑定

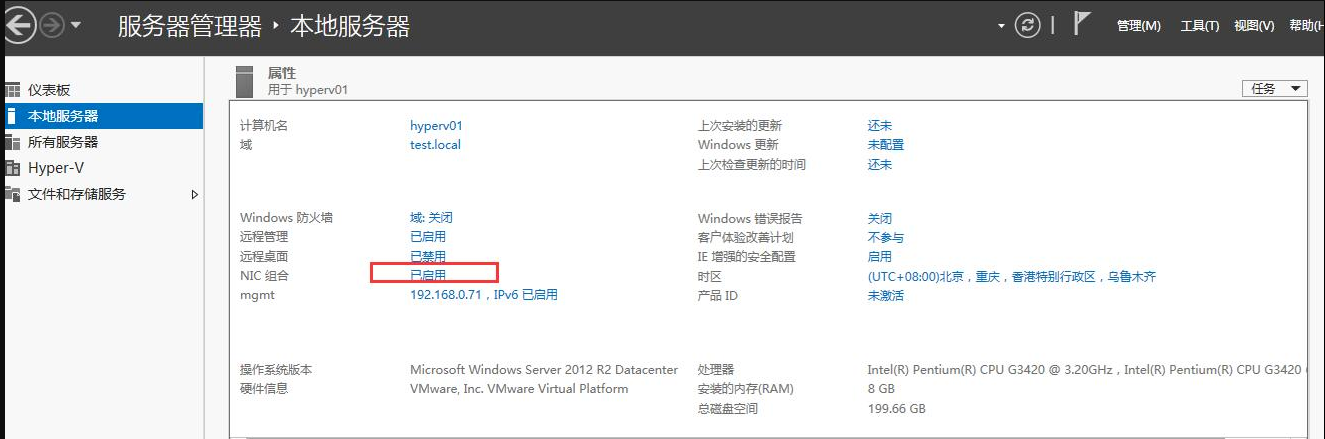

Windows2012 R2已自带网卡绑定功能 但在系统里叫做NIC组合



默认是已禁用,点击可进行相关配置 新建组就是创建新的端口绑定

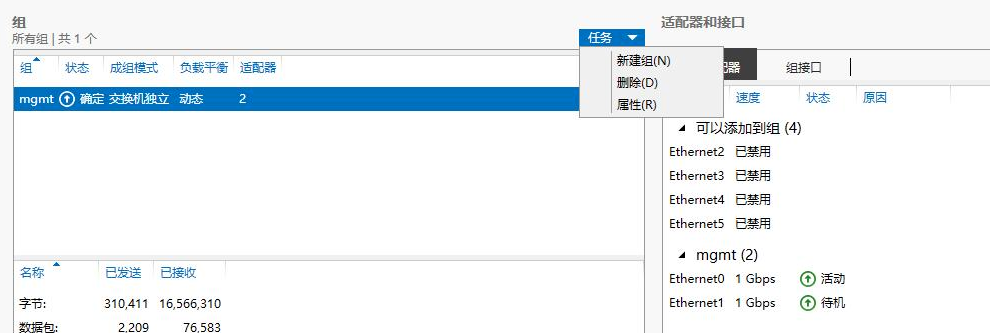

这里已经新建了一个名为mgmt的端口组 可以选择哪两块网卡进行绑定,使用何种模式等



上图中我选择的是主备模式

下面是几种模式的简介 (1)成组模式     成组模式氛围3种:静态成组、交换机独立和LACP,如图4-16所示



    ·静态成组(IEEE 802.3ad draft v1)     此模式配置交换机和主机之间需要的链接组合形式。由于这是一个静态配置的解决方案,没有任何附加协议,所以交换机或主机就不会因为电缆的插入错误或其他错误而导致组合的形成。在此种模式中,网卡可以工作于不同的速度,就是说可以用不同速度的网卡建立组合,但同样要求交换机完全支持IEEE 802.ad标准,一般情况下,服务器级别的交换机通常支持此模式。     ·交换机独立:这是配置时的默认值,此模式不要求交换机参与组合配置,由于独立模式下的交换机不知道网卡是主机上组合的一部分,网卡可以连接到不同的交换机。     ·LACA动态组合(IEEE 802.1ax):这种组合是到同一台交换机的链路聚合,只不过不是静态配置的,而是动态构成的(也就是自动协商)。它是通过一种智能的链路协商协议LACP(Link Aggregation Control Protocol)来实现的。LACP原本用于交换机和交换机之间的链路聚合,启用了LACP协议的两台交换机会相互发送LACP的协商报文,当发现两者之间有多条可用链路的时候,自动将这些链路组合成一条带宽更打的逻辑链路,从而利用负载均衡来实现加宽交换机间链路带宽的目的。

    (2)负载平衡模式     负载平衡模式分为两种模式,一种是地址哈希,一种是Hyper-V端口,如图4-17所示。



    ·地址哈希:是系统默认的模式。这是一个机遇哈希算法的处理负载平衡的模式。可以指定哈希函数的输入,包括源和目的MAC地址、源和目的IP地址、源和目的TCP端口、源IP和目的IP地址。     ·Hyper-V端口:由于虚拟机有独立的MAC地址,它的MAC地址或端口可以根据流量将它连接到Hyper-V交换机,使用这个方案的虚拟化还有一个优势,因为相邻的交换机总能看到一个特定的MAC地址对一个且只有一个连接的端口,交换机将基于目标MAC(VM MAC)地址的多个链路分发入口负载(通信量从交换机到主机)。如果主机只有几台虚拟机,当虚拟机的队列(VMQs)用作一个队列可以放置在特定的达到流量预期NIC上时,这是特别有用的。此模式对负载平衡来说十分精确。这种模式也总是限制在一个单独的VM(即从单个交换机端口的通信量)到一个单一的界面上的可用带宽。Windows Server 2012以Hyper-V交换机端口作为标识符,而不是源MAC地址。在某些情况下,在交换机端口上,虚拟机可以使用一个以上的MAC地址。

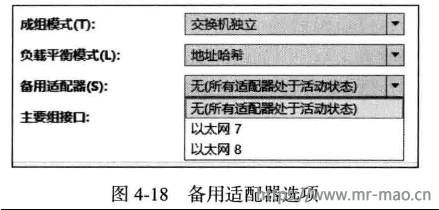

    (3)备用适配器     备用适配器就是可以让其中的一个网卡当备用网卡,也可以让所有网卡都处于活动状态,如图4-18所示。

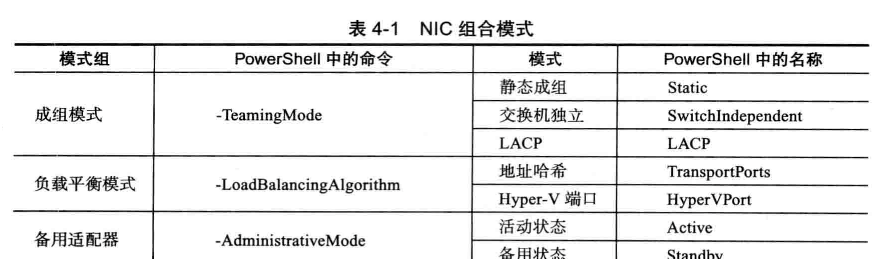

    (4)模式设置
