在局域网管理中，交换机的vlan是个必不可少的功能，vlan在交换机下有三种传输模式，分别对应不同的应用场景。下面就分别来介绍些这些模式的具体应用方法。

access端口模式

access端口是只属于一个vlan，下接终端设备，比如电脑，服务器，视频会议设备，摄像头等。比如，

思科交换机下的access模式

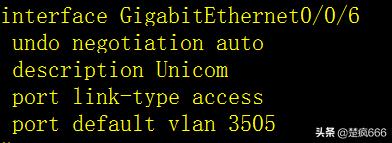

华为交换机下的access模式

下面典型实例，理解了这个实例，access就算是完全理解透了。

A交换机的24口跟B交换机的24口相连，都起的access口。

A交换机的配置如下：

B交换机的配置如下：

请问下192.168.3.1和192.168.3.2能否互通？这里就不说答案了，让读者自己思考下了。

trunk端口模式

trunk端口同时允许多个vlan通过，一般接对端也是交换机，这是跨交换机间的vlan的传输的应用。

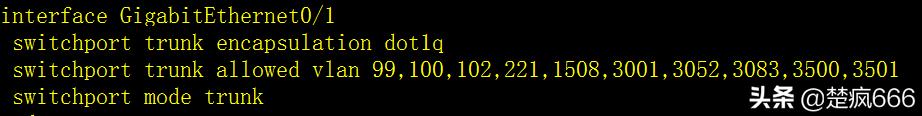

思科交换机的trunk配置

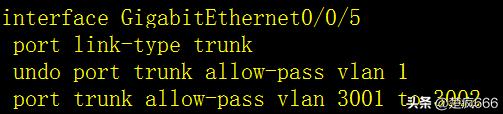

华为交换机的trunk配置

在多个交换机中传输vlan的配置中，需要注意一点，透传vlan的端口除了要允许通过对应vlan外，该交换机还必须创建有该vlan，否则无法透传。

hybrid端口模式

hybrid端口除了具有trunk端口的功能，还同时可以允许一些vlan不打标签进入。简单理解为就是trunk和access的混合模式。这个模式真的有点复杂。下面举个例子来看下。两个互相连接的端口配置如下：

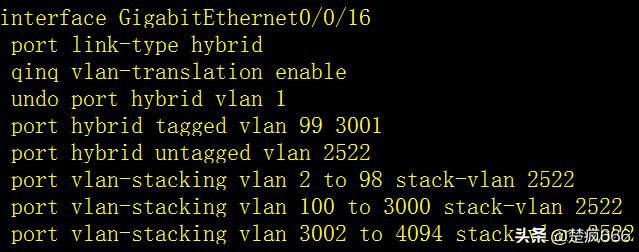

hybrid端口

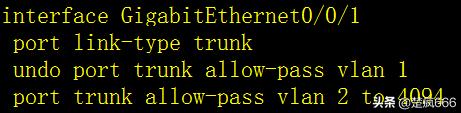

trunk端口

hybrid端口跟对端的trunk端口可以互通的。其中打了标记的vlan 99 3001就相当于trunk中允许传输的vlan，，不打标记的vlan 2522就相当于access模式。下面配置为qinq的配置，这里先不讲了，后面有专题再说。

除了物理端口，像一些逻辑端口如 eth-trunk等也都是可以配置access trunk hybrid等模式的。还需要注意的是在配置trunk 和hybrid模式的端口间，一定要防止发生环路，经常会出现a企业跟b企业互通，a还跟c互通，却不知道b跟c也是互通的，于是形成环路的状况，在trunk口尽可能的按需允许vlan通过，不需要的一律不允许通过。

上面的access和trunk端口模式都是可以跟虚拟机中的虚拟交换机进行对应配置的，access和trunk都在ESXi 5.5 和 6.0上亲测并应用过的。
