(iptables) 自制简单Wi-Fi Captive Portal(无线认证门户)，支持树莓派

Introduction

本文的研究成果是在 Captive Portal Using PHP and iptables Firewall on Linux 的基础上完成的。适用于任何使用 iptables 来共享上网的 Linux 软路由，因此，本迷你 Portal 也支援在树莓派上搭建。使用的原料：一台认证服务器(装有 PHP + MySQL)，一台 Linux 接入路由。

Improvements on original plan

提供多帐号认证功能与用户数据库认证方案
认证端与接入端隔离（当然，如果搭建在树莓派等迷你平台上，不需要这样麻烦）
在原方案中，认证代码直接调用系统 shell，具有一定危险性，本方案改进为使用回调接口来通知上下线功能

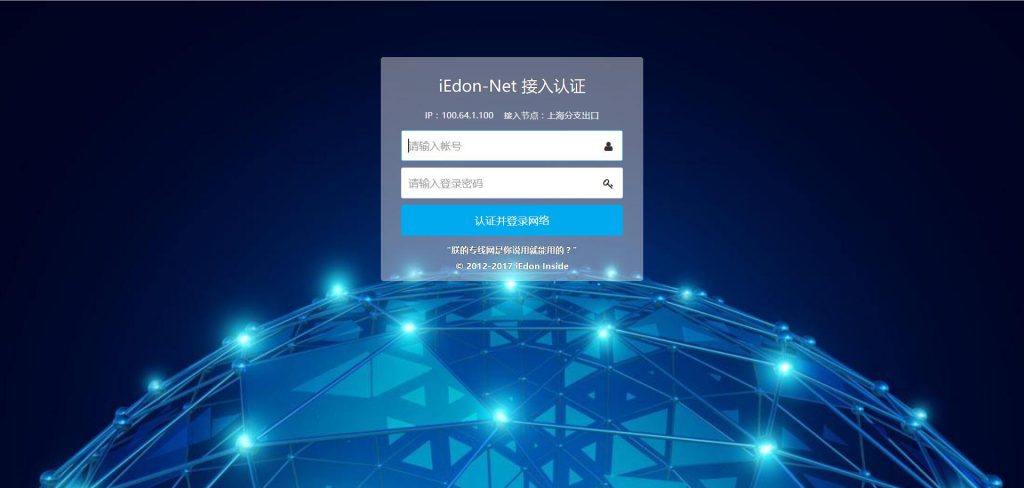

更友好的 UI
原方案仅仅重定向 80 端口用于验证，在登录验证之前，其他端口依然畅通无阻，可以上网通信。在本方案中，未认证用户无法上网。
支持多个接入端统一共享一个认证端认证上网

Basic Concepts

警告：本文章操作具有一定危险性，您的电脑极有可能因为网络操作而断开连接。因此请您后果自负。请将本文章仅仅用在实验或教学目的，因为本文只是用以探讨 Captive Portal 的工作原理，而不是开发和搭建一个可以生产和公开使用的认证系统。如果您觉得本文对您有所帮助，我会非常感激

首先，我们介绍几点 Wi-Fi Portal 认证工作的基本原理：

本文假定每位无线用户连接到一个可以访问互联网的网关热点。
本文假定您已使用 iptables 做好 NAT 网络分享，接入设备的用户现在可以直接访问互联网。
本文在 Debian 系列系统上测试通过，其他发行版暂未测试。
用户的接入点本身就是网关。
每个未认证用户发给互联网的 HTTP 数据包都被使防火墙(iptables)用特殊的代码标记以便我们进一步处理将其重定向到 Portal 页面。
Portal Web 服务器透明地给每位接入用户提供认证页面并识别他们电脑的 MAC 地址。
通过认证的用户的设备 MAC 将被加入防火墙(iptables)的白名单，因此可以无限制地上网，他们的数据包不会被继续做标记。

Set-up a captive portal

1. 安装 conntrack

sudo apt-get install conntrack

2. 新建并编辑文件 /usr/bin/rmtrack (用于删除用户连接跟踪轨迹)，并设置权限

nano /usr/bin/rmtrack

#!/bin/bash
/usr/sbin/conntrack -L |grep $1 |grep ESTAB |grep 'dport=80' |awk"{ system("conntrack -D --orig-src $1 --orig-dst " substr($6,5) " -p tcp --orig-port-src " substr($7,7) " --orig-port-dst 80"); }"

chmod 755 /usr/bin/rmtrack

3. 为 Web 服务器的执行用户开放免密码 sudo 权限

sudo visudo

插入以下内容并保存（假定 www-data 为 Web 服务器的执行用户）
www-data ALL=NOPASSWD: /usr/sbin/arp
www-data ALL=NOPASSWD: /sbin/iptables
www-data ALL=NOPASSWD: /usr/bin/rmtrack [0-9]*.[0-9]*.[0-9]*.[0-9]*

4. 实现开机自动设置 iptables 规则，插入如下代码（假定 100.64.0.1 为接入端，172.31.254.100 为 Web Portal 认证端，eth0 为 LAN 网卡接口名称，如果不需要将认证端与接入端分离，请直接将认证端 IP 与接入端 IP 设置为相同内容）

###################################################################
#增加 iptables 规则，创建 portal 认证链
/sbin/iptables -t mangle -N portal
/sbin/iptables -t mangle -A PREROUTING -i eth0 -p tcp -m tcp --dport 1:65534 -j portal
/sbin/iptables -t mangle -A PREROUTING -i eth0 -p udp -m udp --dport 1:65534 -j portal
/sbin/iptables -t nat -A PREROUTING -i eth0 -p tcp -m mark --mark 99 -m tcp --dport 1:65534 -j DNAT --to-destination 100.64.0.1
/sbin/iptables -t mangle -A portal -j MARK --set-mark 99
/sbin/iptables -t mangle -I portal 1 -d 172.31.254.100 -p tcp -m tcp -j RETURN
/sbin/iptables -t mangle -I portal 1 -d 100.64.0.1 -p tcp -m tcp -j RETURN
/sbin/iptables -t mangle -I portal 1 -d 100.64.0.1 -p udp --dport 1:52 -j DROP
/sbin/iptables -t mangle -I portal 1 -d 100.64.0.1 -p udp --dport 54:65534 -j DROP
#未验证用户禁止上网，但排除第三方认证 portal(在 FORWARD 链进行)
/sbin/iptables -t filter -A FORWARD -m mark --mark 99 -j DROP
/sbin/iptables -t filter -A FORWARD -m mark --mark 99 -d 172.31.254.100 -j ACCEPT
#未验证用户禁止上网，但排除第三方认证 portal(在 INPUT 链进行，以防用户使用 squid 等代理上网)
/sbin/iptables -t filter -A INPUT -p tcp --dport 80 -j ACCEPT
/sbin/iptables -t filter -A INPUT -p udp --dport 53 -j ACCEPT
/sbin/iptables -t filter -A INPUT -m mark --mark 99 -j DROP
/sbin/iptables -t filter -A INPUT -m mark --mark 99 -d 172.31.254.100 -j ACCEPT
###################################################################

5. 搭建好 Web 服务器与 PHP 运行环境，这里假定使用 nginx。注意 Web 服务器应该仅保留一个默认网站，建议不使用虚拟主机与多站点。因为在用户未认证前，他们的各式各色的 HTTP 请求将会被本 Web 服务器接管。如果仅绑定一个域名，那么其他域名可能会发生 400 Bad Request 错误）在 nginx 的配置文件中，加入一个 URL 重写规则，以将所有页面的请求重写至 index.php 处理。

################################# 核心 URL 重写规则 #####################################
# 将所有 Web 请求都强行重写给 index.php 处理，导向到 Web Portal，并排除 Web Portal 的地址
if ( $remote_addr != "172.31.254.100" )
{

       rewrite /. /index.php last;

}
########################################################################################

6. 分别部署好认证端与接入端的 PHP 页面，如果想让认证与接入同时在一个设备进行，请将认证端页面与接入端页面部署在同一台服务器上。修改 config.php 中的配置：
接入端：

<?php

/*
 iEdon Mini Portal System
*/

// 定义 Web Portal 认证端URL
define('PORTAL_URL', 'http://xxxx');
// 定义本接入端ID
define('NAS_ID', 'iedon-net-access-point');

?>

认证端：

<?php

/*
iEdon Mini Portal System
*/

// 定义 portal 站点名称
define('PORTAL_NAME', 'iEdon-Net');

// 定义底部文字
define('FOOTER_TEXT', '使用 Internet 前请先验证身份');

// 底部版权信息
define('COPYRIGHT', '&copy; 2012-2017 iEdon');

// 定义默认的跳转URL
define('DEFAULT_REDIRECT_URL', 'http://iedon.com');

// MySQL
define('MYSQL_SERVER', '127.0.0.1');
define('MYSQL_USERNAME', 'root');
define('MYSQL_PASSWORD', 'root');
define('MYSQL_DATABASE_NAME', 'iedon_mini_portal');

// 分支接入路由器配置，支持多分支机构。不同的分支机构调用不同的回调接口。
/*  eg:
       define('传递过来的nas参数_URL', '接入分支路由的回调URL');
       define('传递过来的nas参数_NAME', '接入分支路由的友好描述');
*/
define('iedon-net-access-point_URL', 'http://接入端地址/callback.php');
define('iedon-net-access-point_NAME', '办公室网');

?>

7. 导入认证端中的 sql 文件至 MySQL 数据库。确认接入端 config.php 中的连接信息正确无误。
