H3C ER8300G2-X路由器如何设置外网映射到内网



推荐点击下面图片,通过本站淘宝优惠价购买:


关于外网访问内网,以下是要点,请参考:

1、如果是内网服务器映射到外网提供服务,可通过设置NAT虚拟服务器来实现,配置步骤如下:

页面向导:高级设置→地址转换→虚拟服务器

本页面为您提供如下主要功能:

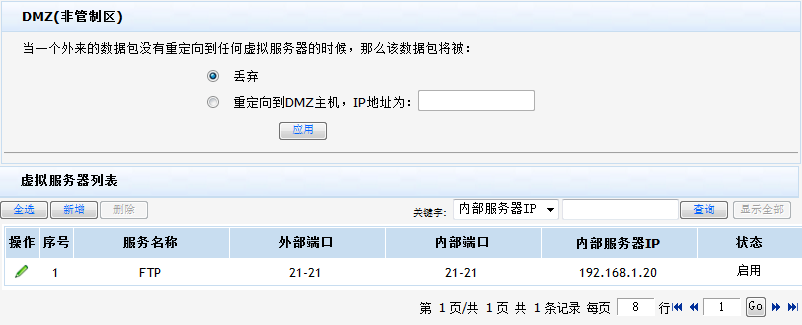

设置当虚拟服务器列表中如果不存在对应的映射项时,对报文的处理方式(主页面。选择“丢弃”或“重定向到DMZ主机”,单击<应用>按钮生效)

添加虚拟服务器列表项(单击主页面上的<新增>按钮,在弹出的对话框中设置相应的虚拟服务器参数,单击<增加>按钮完成操作)



页面中关键项的含义如下表所示。

表13-1 页面关键项描述

页面关键项

描述

预置设置

路由器提供一些常用服务的预置设置选项,比如:FTP、Email(PoP3)等服务

在下拉列表框中选择某服务,服务名称、外部端口、内部端口项均将自动完成设置

说明

·     如果路由器提供的预设服务没有您需要的,您可以自行设置服务信息

·     预设服务的端口号是常用端口号,如果需要,您可以自行修改

·     对于FTP、TFTP服务等,您需要开启对应的ALG项,且内部端口必须设置为标准端口号。例如:WAN侧客户端通过PASV模式(被动FTP)访问局域网内的FTP服务器,内部端口必须设置为21

服务名称

输入虚拟服务器设置项的名称

外部端口

输入客户端访问虚拟服务器所使用的端口

取值范围:1~65535,端口范围必须从小到大,推荐设置10000以上的端口。如果只有一个端口,则左右两边的文本框请填写同一端口号

说明

各设置项的外部端口不能重复,且内部端口和外部端口的设定个数必须一样,即内部端口和外部端口一一对应。比如:设置某个虚拟服务器,外部端口为100~102,内部端口为10~12。如果路由器收到外部101端口的访问请求,则路由器会把报文转发到内部服务器的11端口

内部端口

输入内部服务器上真实开放的服务端口

取值范围:1~65535,端口范围必须从小到大。如果只有一个端口,则左右两边的文本框请填写同一端口号

说明

各设置项的内部端口允许重复,且内部端口和外部端口的设定个数必须一样,即内部端口和外部端口一一对应

内部服务器IP

输入内部服务器的IP地址

是否启用

在下拉列表框中选择“启用”,表示此虚拟服务器生效;选择“禁用”,表示此虚拟服务器不生效



2、如果是外网直接访问内网,可通过VPN来实现。

3、以下是ER8300G2-X的用户手册连接,请参考:

https://www.h3c.com/cn/Service/Document_Software/Document_Center/Routers/Catalog/H3C_ER_G2/ER8300G2-X/





地址回流:在内网口设置 nat hairpin enable





https://www.h3c.com/cn/d_201909/1223355_30005_0.htm#_Toc13662422

您好,可以参考上面链接中的NAT——设置虚拟服务器  章节。
