HUAWEI USG6000 Web举例：移动办公用户使用SecoClient通过SSL VPN隧道访问企业内网

介绍移动办公用户使用SecoClient通过SSL VPN隧道访问企业内网的配置方法。

组网需求

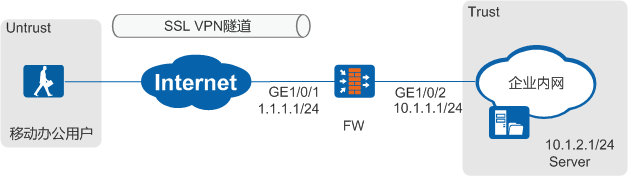

企业网络如图1所示，企业希望公司外的移动办公用户能够通过SSL VPN隧道访问公司内网的各种资源。
图1 移动办公用户使用SecoClient通过SSL VPN隧道访问企业内网

数据规划

项目

数据

接口

接口号：GigabitEthernet 1/0/1

IP地址：1.1.1.1/24

安全区域：Untrust

GigabitEthernet 1/0/2

IP地址：10.1.1.1/24

安全区域：Trust

虚拟网关

虚拟网关名称：sslvpn

接口：GigabitEthernet 1/0/1

最大用户数：150

最大用户在线数：100

移动办公用户

用户名：user0001

密码：Password@123

网络扩展

网络扩展地址池：172.16.1.1～172.16.1.100

说明：
若内网服务器IP地址与网络扩展地址池的IP地址不在同一网段，需要在内网服务器上配置到网络扩展地址池的路由。

路由模式：手动

网络扩展用户可访问的内网网段：10.1.2.0/24

操作步骤

  • 配置FW。

    1. 配置SSL VPN虚拟网关。

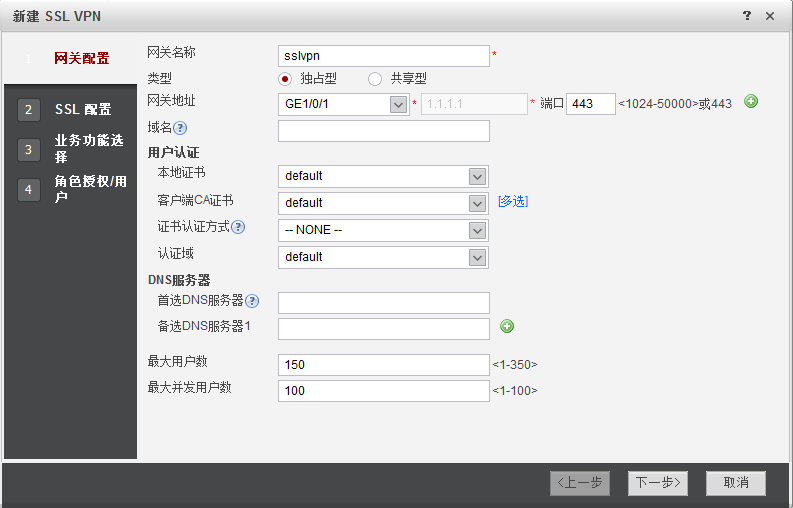

      设置网关IP地址、用户认证方式和最大并发用户数等参数，然后单击“下一步”。

    2. 配置SSL的版本以及加密套件，然后单击“下一步”。

      此处使用缺省算法即可。

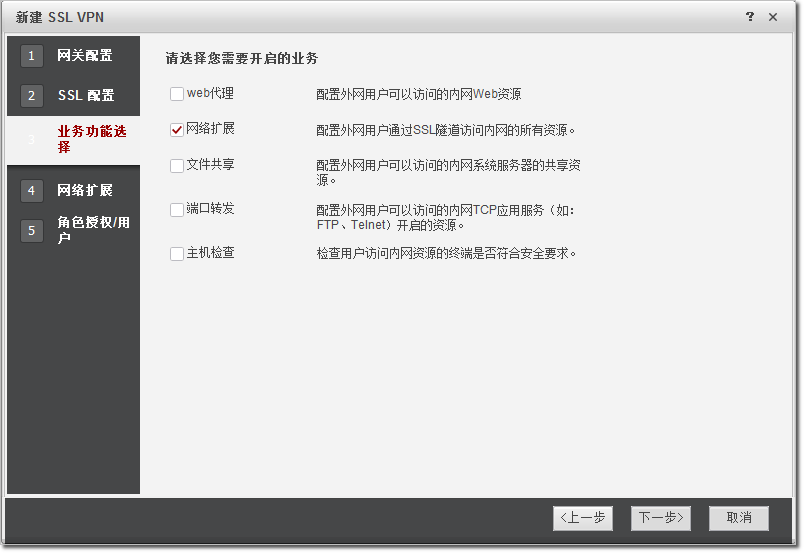

    3. 选择要开启的业务，然后单击“下一步”。

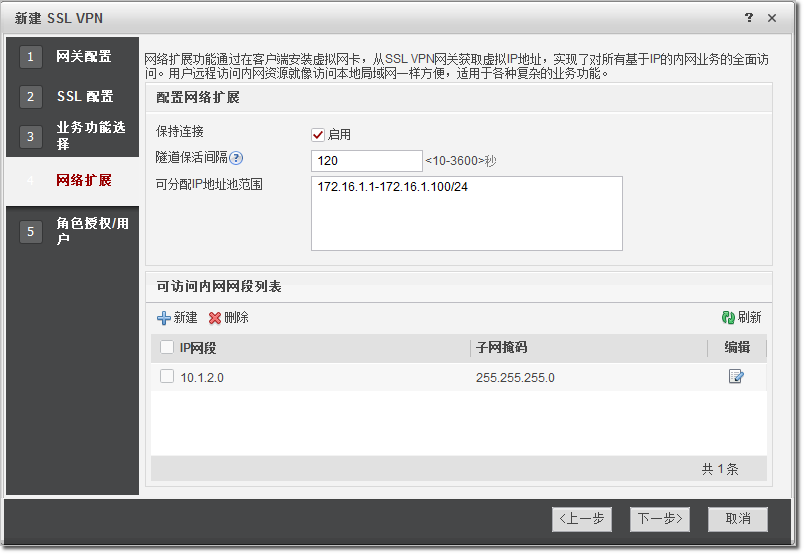

    4. 配置网络扩展，然后单击“下一步”。

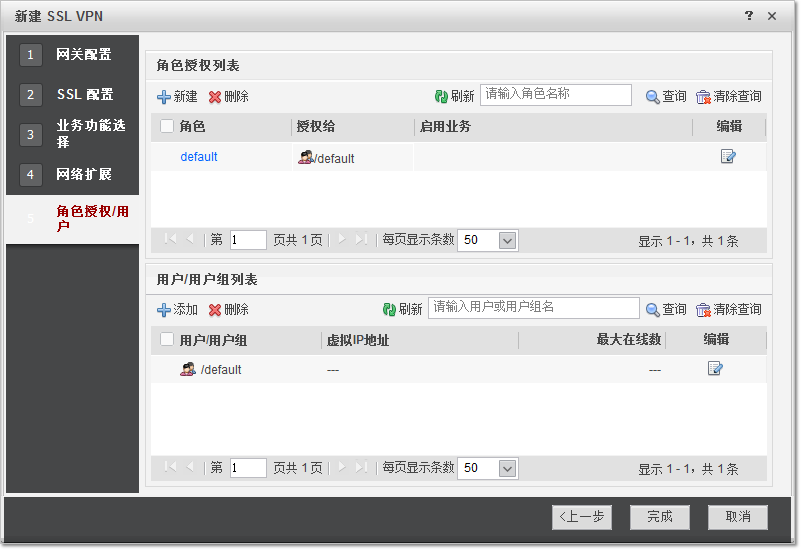

    5. 配置SSL VPN的角色授权/用户。

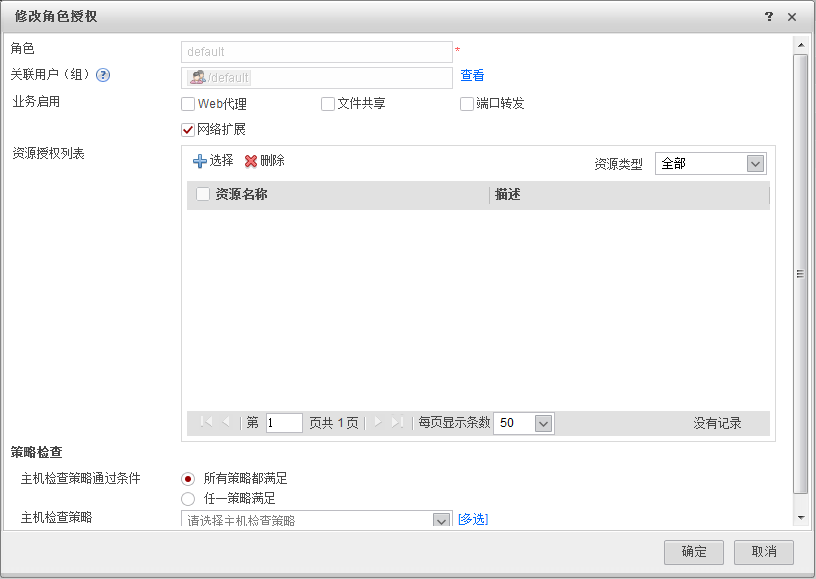

      单击“角色授权列表”中default后的，选中“网络扩展”，然后单击“确定”。

    6. 返回角色授权/用户界面，单击“完成”。

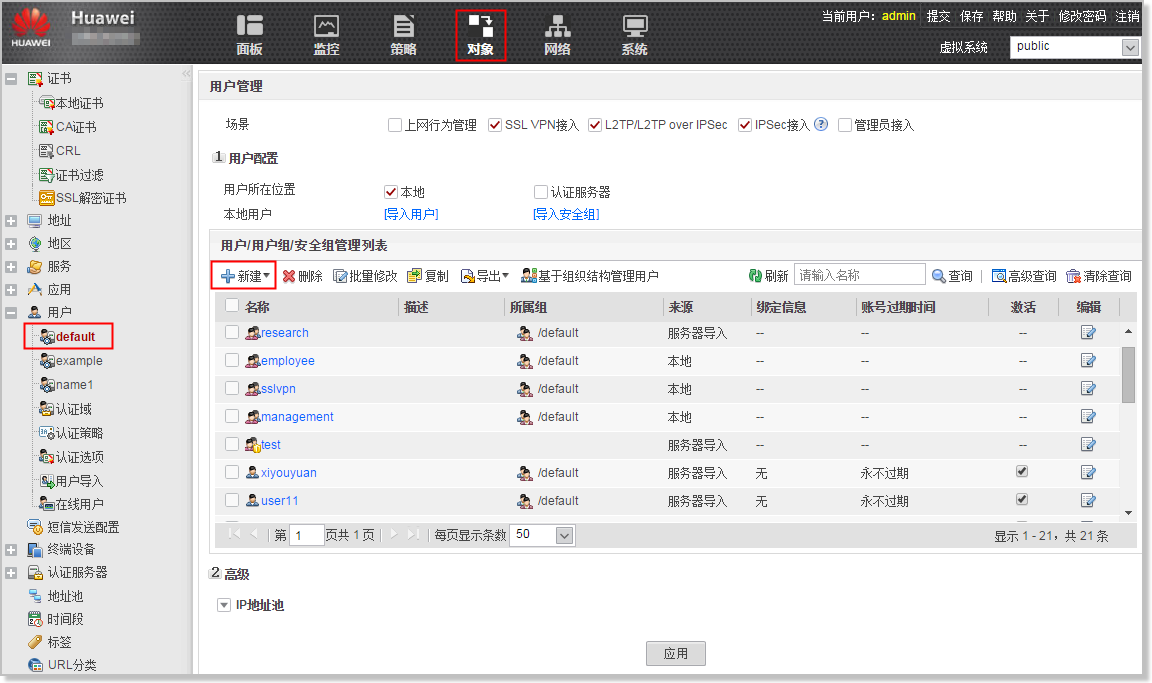

    1. 选择“对象 > 用户 > default”。

    2. 场景选择“SSL VPN接入”，用户所在位置选择“本地”。

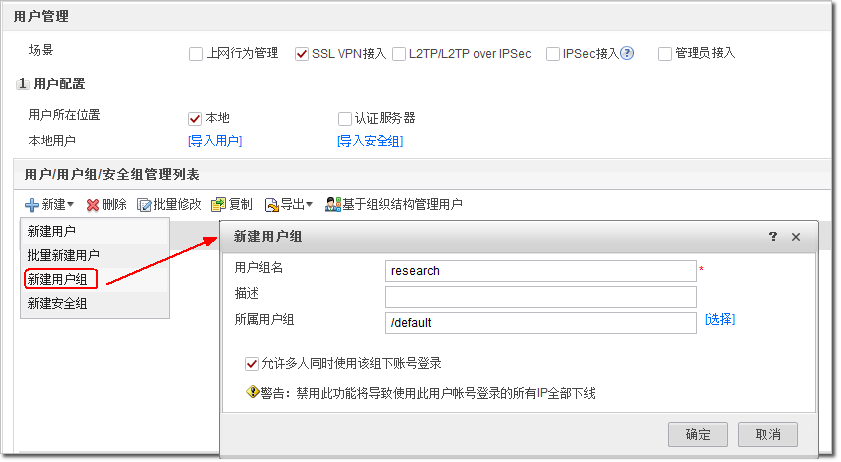

    3. 单击“新建”，选择“新建用户组”，创建research用户组。

    4. 单击“确定”。

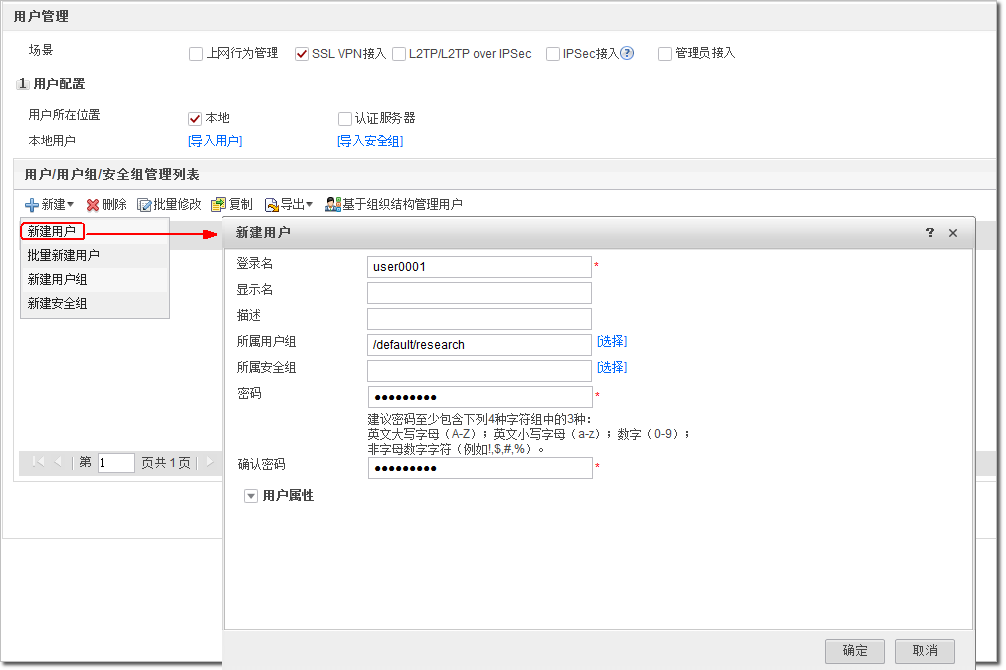

    5. 单击“新建”，选择“新建用户”，创建用户user0001，密码Password@123。

    6. 单击“确定”。

    7. 单击“应用”。

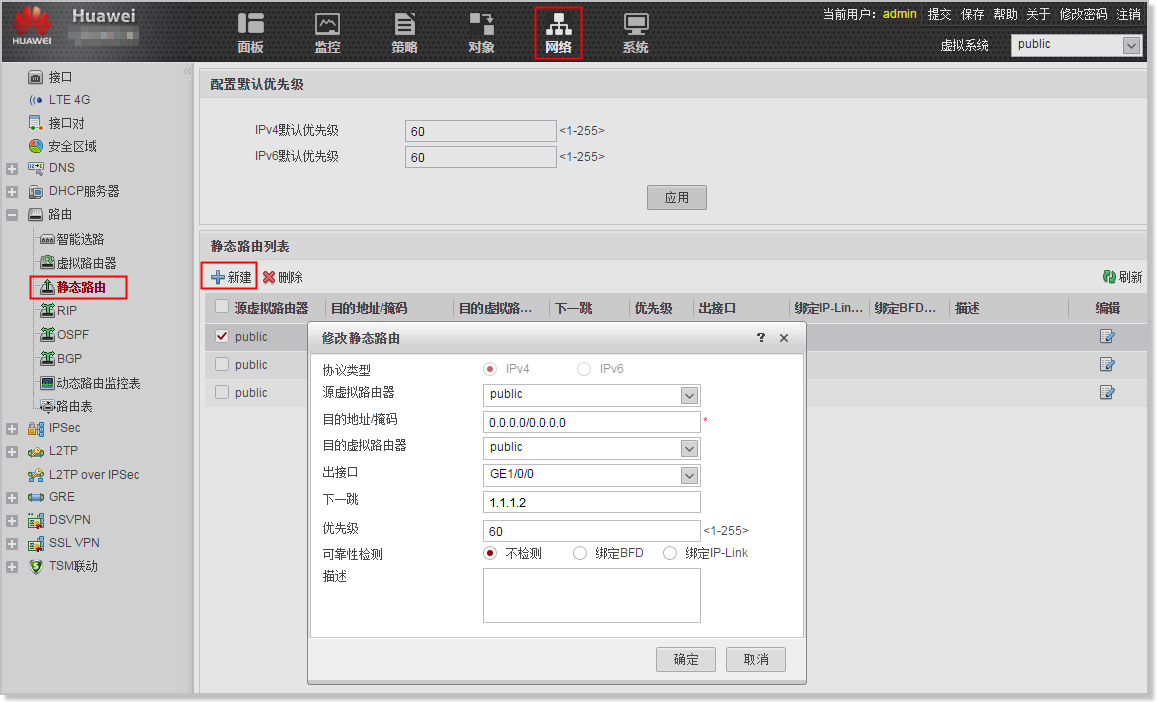

    1. 选择“网络 > 路由 > 静态路由”。

    2. 单击“新建”，按如下参数配置。

      目的地址/掩码

      0.0.0.0/0.0.0.0

      下一跳

      1.1.1.2

    3. 单击“确定”。

    1. 选择“策略 > 安全策略 > 安全策略”。

    2. 单击“新建”，按如下参数配置从Untrust到Local的安全策略，允许移动办公用户登录SSL VPN虚拟网关。

      名称

      sslvpn_ul

      源安全区域

      untrust

      目的安全区域

      local

      服务

      https

      动作

      允许

    3. 单击“确定”。

    4. 参考上述步骤配置从Untrust到Trust和从Trust到Untrust的域间策略。

      从Untrust到Trust的域间策略配置如下。

      名称

      sslvpn_ut

      源安全区域

      untrust

      目的安全区域

      trust

      源地址/地区

      172.16.1.0/24

      目的地址/地区

      10.1.2.0/24

      动作

      允许

      从Trust到Untrust的域间策略配置如下。

      名称

      sslvpn_tu

      源安全区域

      trust

      目的安全区域

      untrust

      源地址/地区

      10.1.2.0/24

      目的地址/地区

      172.16.1.0/24

      动作

      允许

    1. 选择“网络 > 接口”。

    2. 单击GE1/0/1对应的，按如下参数配置。

      安全区域

      untrust

      IPv4

      IP地址

      1.1.1.1/24

      启用访问管理

      HTTPS、Ping

    3. 单击“确定”。

    4. 参考上述步骤按如下参数配置GE1/0/2接口。

      安全区域

      trust

      IPv4

      IP地址

      10.1.1.1/24

      启用访问管理

      HTTPS、Ping

    1. 配置接口IP地址和安全区域，完成网络基本参数配置。



    2. 配置安全策略。



    3. 配置到Internet的路由。


      假设FW通往Internet的路由下一跳的IP地址为1.1.1.2。


    4. 创建用户和用户组。



    5. 创建并配置SSL VPN虚拟网关。



  • 配置移动办公用户侧的SecoClient。

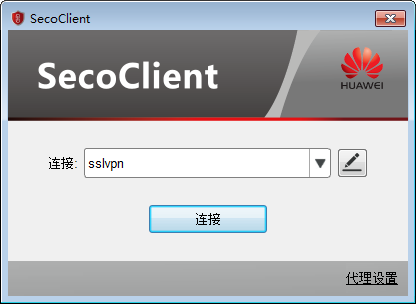

    1. 在“连接”下拉列表框中选择已经创建的SSL VPN连接，单击“连接”。

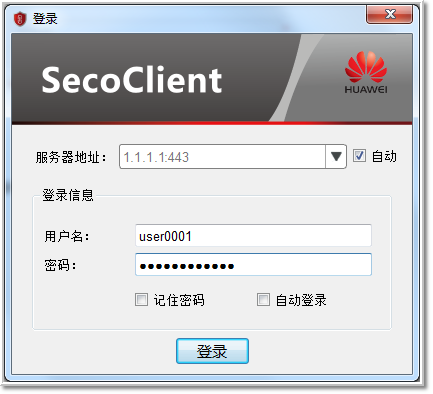

    2. 在登录界面输入用户名、密码。

      勾选“自动”，表示存在多个虚拟网关时，系统会自动选择响应速度最快的虚拟网关建立SSL VPN隧道。只有一个网关的情况下，无需勾选“自动”单选框。

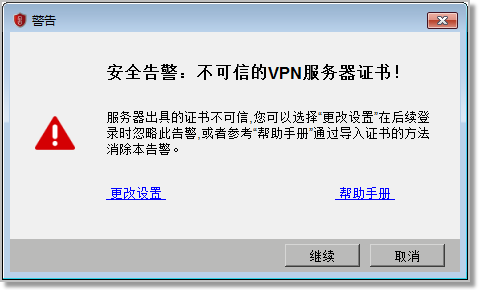

      在隧道建立过程中，SecoClient侧为了保证所连接VPN网关身份的真实性，增加了对VPN网关设备证书的校验过程，在证书校验失败时系统会有如下告警提示。如果您确认当前所要连接的VPN网关真实可靠，可以单击“继续”。如果对VPN网关身份存疑，可以单击“取消”，然后参见如何消除“不可信的服务器证书”告警？。

    3. 单击“登录”，发起VPN连接。

      VPN接入成功时，系统会在界面右下角进行提示。

      连接成功后移动办公用户就可以和企业内网用户一样访问内网资源了。

    1. 打开SecoClient，进入主界面。


      在“连接”对应的下拉列表框中，选择“新建连接”。

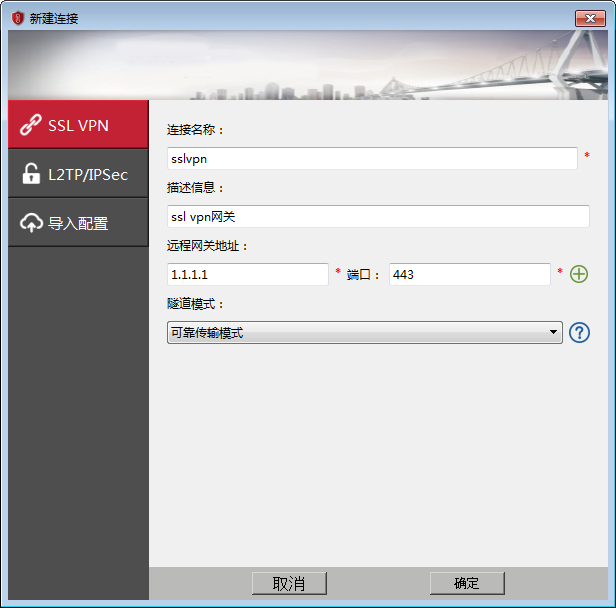

    2. 配置SSL VPN连接参数。

      在“新建连接”窗口左侧导航栏中选中“SSL VPN”，并配置相关的连接参数，然后单击“确定”。

    3. 登录SSL VPN虚拟网关。



结果验证

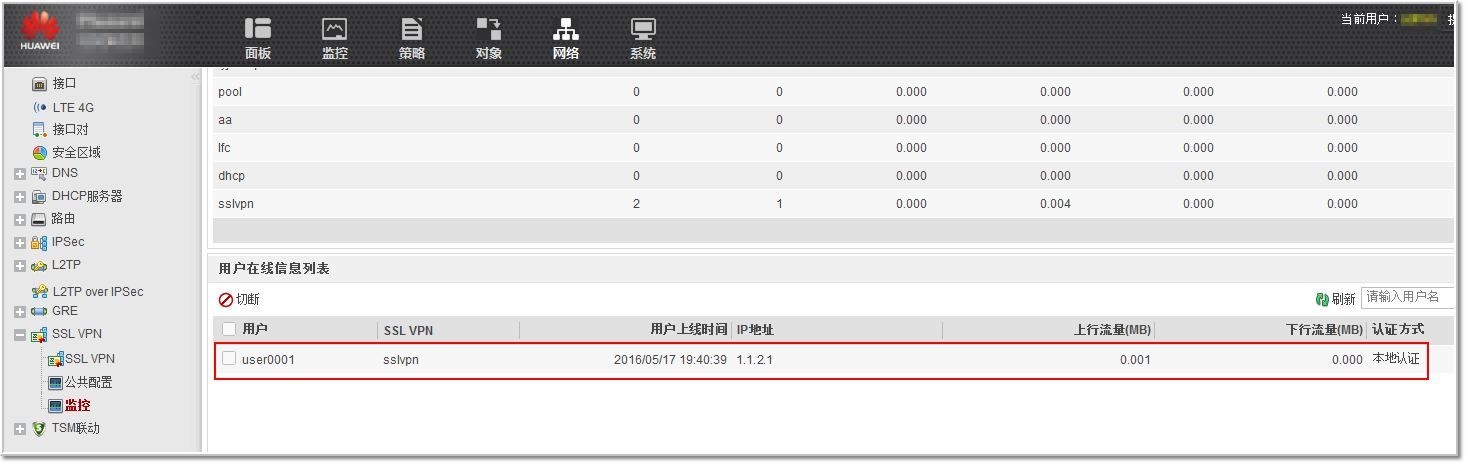

  1. 登录FW，选择“网络 > SSL VPN > 监控”，查看用户在线列表，发现user0001用户已经登录成功。

  2. 移动办公用户可以正常访问企业内网资源。

配置脚本

#
sysname FW#
interface GigabitEthernet 1/0/1
 undo shutdown
 ip address 1.1.1.1 255.255.255.0
 service-manage https permit
 service-manage ping permit
#
interface GigabitEthernet 1/0/2
 undo shutdown
 ip address 10.1.1.1 255.255.255.0
 service-manage https permit
 service-manage ping permit
#
ip route-static 0.0.0.0 0.0.0.0 1.1.1.2
#
aaa
 domain default
  service-type ssl-vpn
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/2#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet 1/0/1#
 v-gateway abc interface GigabitEthernet 1/0/1 private
 v-gateway sslvpn authentication-domain default
 v-gateway sslvpn alias sslvpn
#
#****BEGIN***sslvpn**1****#
v-gateway sslvpn
 basic
  ssl version tlsv10 tlsv11 tlsv12
  ssl timeout 5
  ssl lifecycle 1440
  ssl ciphersuit custom aes256-sha non-des-cbc3-sha aes128-sha
 service
  network-extension enable
  network-extension keep-alive enable
  network-extension keep-alive interval 120
  network-extension netpool 172.16.1.1 172.16.1.100 255.255.255.0
  netpool 172.16.1.1 default
  network-extension mode manual
  network-extension manual-route 10.1.2.0 255.255.255.0
 security
  policy-default-action permit vt-src-ip
  certification cert-anonymous cert-field user-filter subject cn group-filter subject cn
  certification cert-anonymous filter-policy permit-all
  certification cert-challenge cert-field user-filter subject cn
  certification user-cert-filter key-usage any
  undo public-user enable
 hostchecker
 cachecleaner
 role
  role default condition all
  role default network-extension enable
#
security-policy
 rule name sslvpn_ul
  source-zone untrust
  destination-zone local
  service https
  action permit
 rule name sslvpn_ut
  source-zone untrust
  destination-zone trust
  source-address 172.16.1.0 mask 255.255.255.0
  destination-address 10.1.2.0 mask 255.255.255.0
  action permit
 rule name sslvpn_tu
  source-zone trust
  destination-zone untrust
  source-address 10.1.2.0 mask 255.255.255.0
  destination-address 172.16.1.0 mask 255.255.255.0
  action permit
# 以下创建用户/组的配置保存于数据库，不在配置文件体现
user-manage group /default/research
user-manage user user0001
 parent-group /default/research
 password *********







如何消除“不可信的服务器证书”告警？

现象描述

移动办公用户使用SecoClient通过SSL VPN隧道登录FW网关时，系统弹出如下提示。

产生此告警的原因是SecoClient上缺少认证FW身份的CA证书。要消除该告警有以下两个方法：

  • 单击“更改设置”，去勾选“阻塞到不可信服务器的连接”。

    在用户确定自己登录的FW网关身份真实的情况下，可以采用此方法。

  • 为SecoClient和FW网关颁发证书。

    制作两本证书，一本设备证书放置在FW网关上，另一本CA证书放置在SecoClient所在的主机上。如果用户所在企业已有证书系统，则可以利用自有的系统制作证书。如果没有证书系统，可以使用XCA软件制作证书。

    SecoClient通过SSL VPN隧道登录FW网关时，FW网关会向SecoClient推送设备证书，只要SecoClient上的CA证书可以识别FW网关的设备证书，系统就不会再提示证书校验非法的告警了。

    用户在无法有效识别FW网关身份真实性的情况下，推荐使用此方法。

下面以Windows 7操作系统为例介绍如何通过XCA软件制作证书，消除告警的方法。

处理步骤

  1. 从http://sourceforge.net/projects/xca/下载并安装XCA软件。

  2. 打开XCA软件，在“File”菜单中创建一个新的数据库，输入数据库的名字，然后设置该数据库的密码，使用这个数据库来保存密钥对和证书的信息。

  3. 在“Private Keys”页签，生成CA证书的公私密钥对。

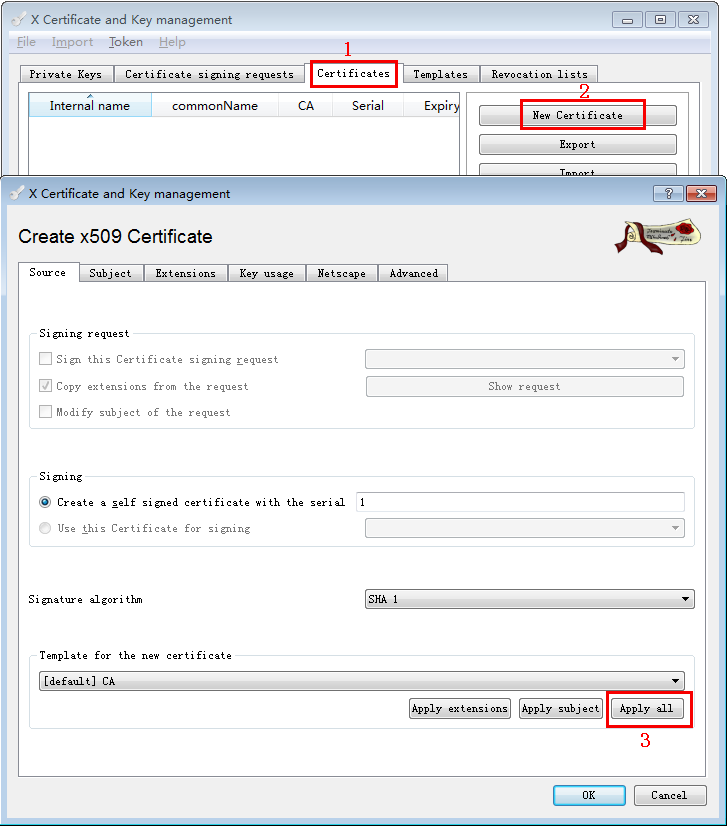

  4. 在“Certificate”页签，生成CA证书。



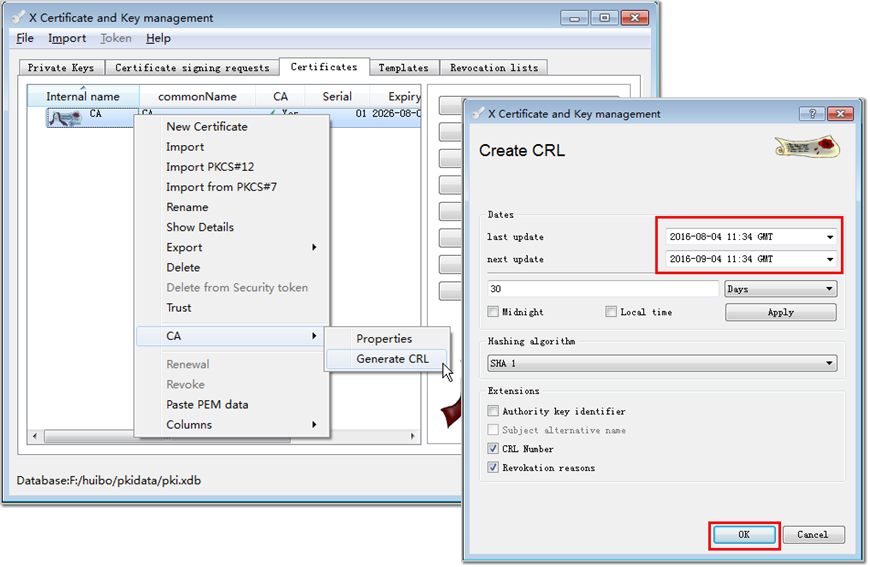

  5. 为该CA证书配置有效期。

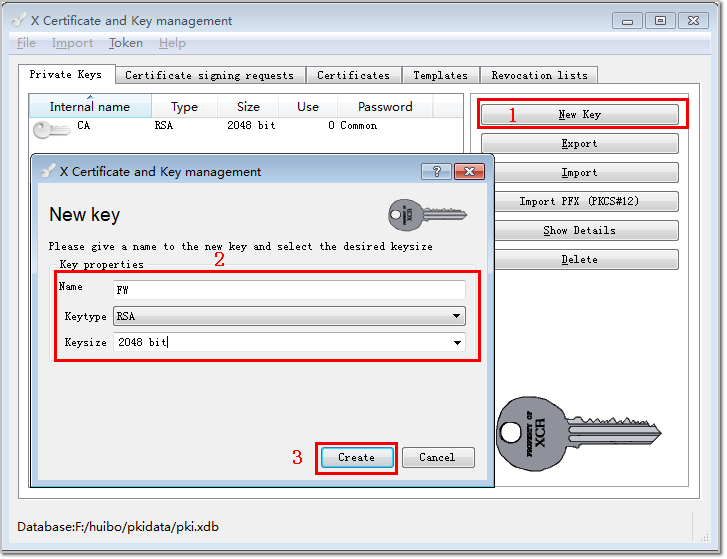

  6. 生成FW网关的设备证书公私密钥对。

  7. 在“Certificate”页签，生成FW网关的设备证书。

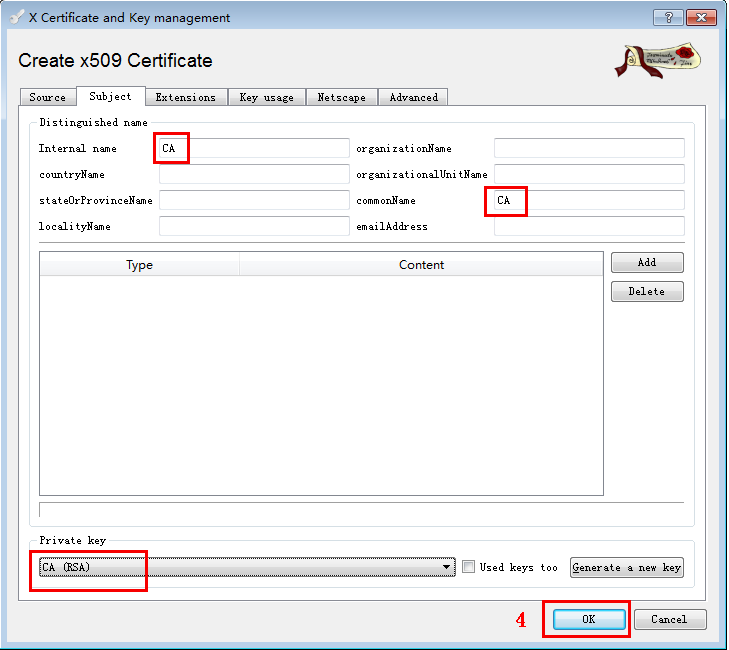

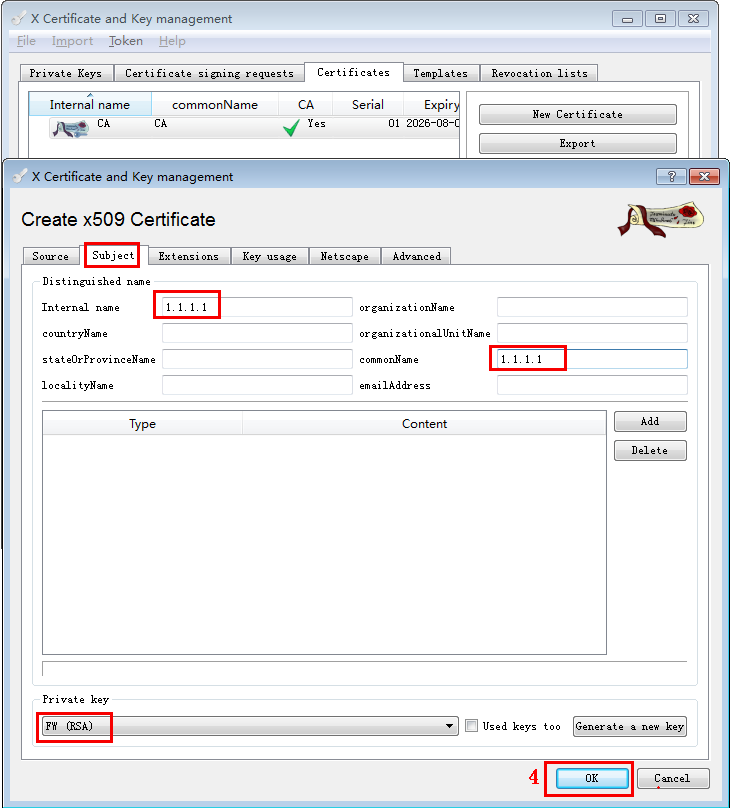

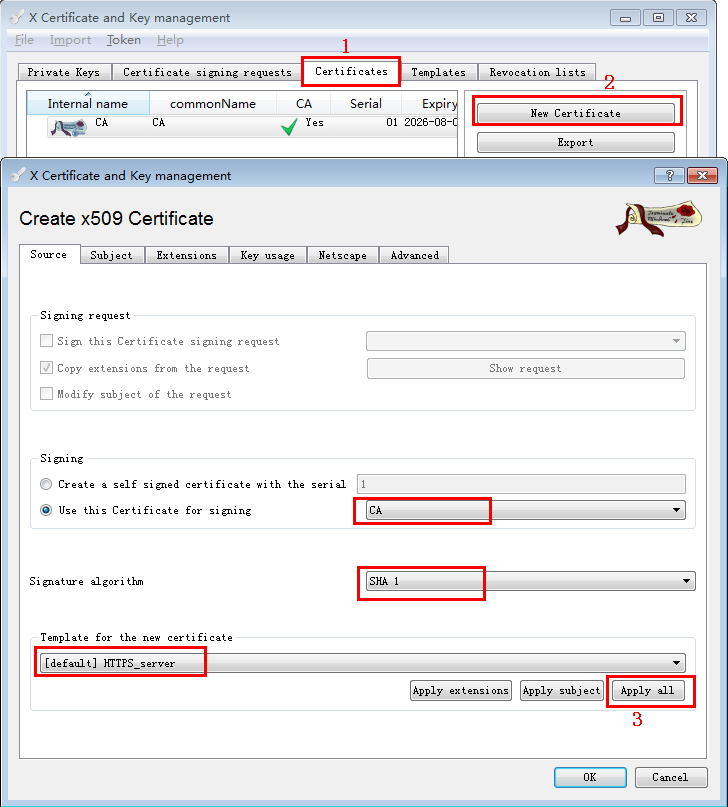

    需要注意的是，创建设备证书时，Source页签中Use this Certificate for signing参数选择CA，就表示当前创建的这本设备证书是由该CA证书签发的。在建立SSL VPN隧道的过程中，SecoClient能使用CA证书校验FW网关的设备证书合法性，就是依赖这里的关联。Internal nme和commonName字段通常填写成对外提供VPN业务的VPN网关IP地址，此处配置为1.1.1.1仅做参考。

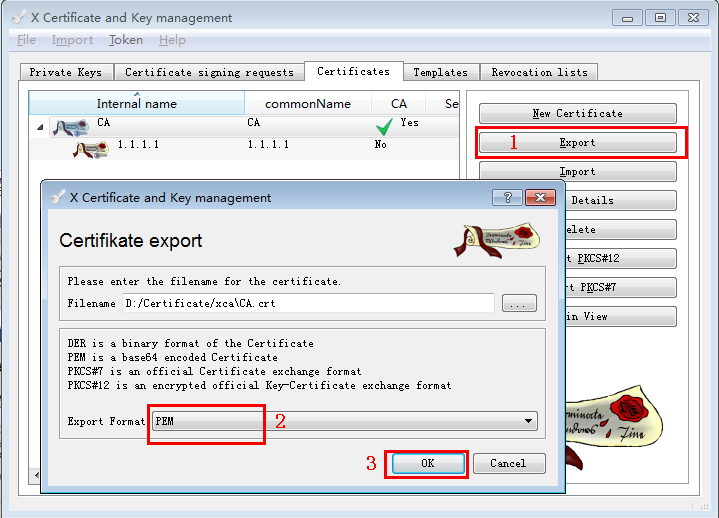

  8. 将制作好的CA证书和设备证书分别导出成PEM格式和PKCS #12格式，保存文件备用。



  9. 将制作好的CA证书放置到SecoClient所在的PC主机上，安装CA证书。

    1. 双击CA证书文件，然后在弹出的证书窗口中，单击“安装证书”。

    2. 按照向导提示单击“下一步”，直至证书安装完成。

      安装过程中，直接使用对话框提示中的默认值即可。

  10. 将制作好的设备证书加载到FW网关上。

    1. 登录FW网关，选择“网络 > SSL VPN > SSL VPN”。

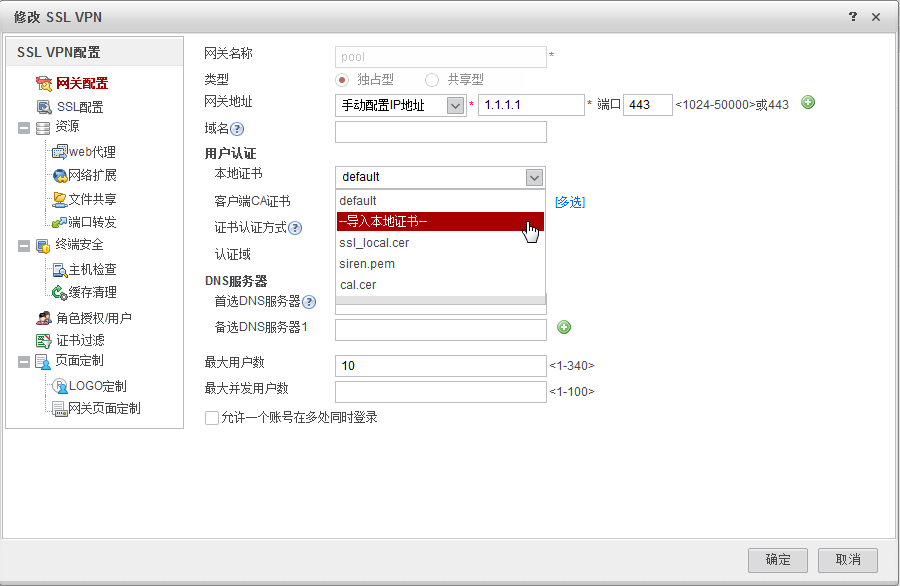

    2. 单击对应虚拟网关后的，在“本地证书”下拉列表中选择“导入本地证书”。

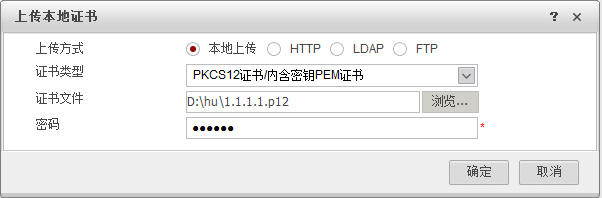

    3. 导入设备证书。

      此处的密码就是导出设备证书时设定的密码。

    4. 返回虚拟网关配置界面，单击“确定”。

  11. 重新使用SecoClient登录FW。

    告警消除表明证书校验已经通过。
