ESXI6.7在nvme的分区上新建存储

推荐点击下面图片，通过本站淘宝优惠价购买:

新机器（HP Desktop Pro G6 Microtower PC）上想弄个esxi玩玩，看了下CPU是i5 10500, 6核心12线程，满足ESXI的要求。但只有个nvme的磁盘，里面还有正版win10 home版本，于是用diskgenius调整分区，分出了137G的空闲空间，没有格式化，想着以后可能还会用win10。

直接安装esxi6.7不成功，考虑到应该是不认识nvme磁盘，网上找了个打包好nvme,realtek网上的安装包，用rufus刻录到U盘后安装成功！

不想自己折腾的可以来此下载，实测有效：

链接：https://pan.baidu.com/s/1Yii2FAK_dUxVVqXPPHqwJQ 提取码：ul7b

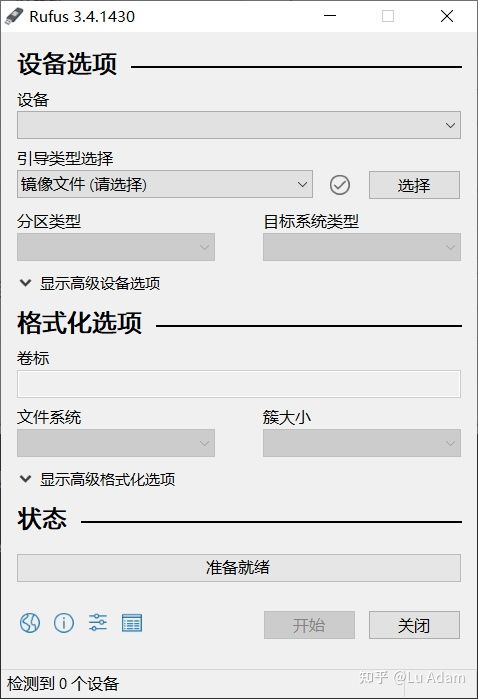

rufus在此下载（免费且功能强大）：

链接：https://pan.baidu.com/s/1gZz71Crggi8ar1Nm1masbg 提取码：lw88

此ESXI 6.7 安装包说明：（原帖：https://koolshare.cn/thread-178368-1-1.html）

ESXI_6.7U3_20191204001 (Build 15160138)
集成AX88178a,AX88179,RTL8152,RTL8153 等USB网卡驱动，添加8168/8111/8411/8118网卡，添加AQC 107/108 5G/10G网卡驱动
最新的NVME驱动有问题，回滚用旧版的的驱动，实测回滚后可以驱动海康威视的C2000 PRO

但在创建存储的时候遇到问题了，记录如下：

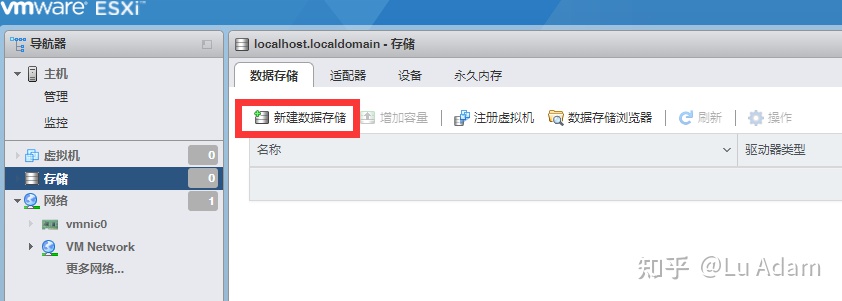

在nvme分区上新建存储

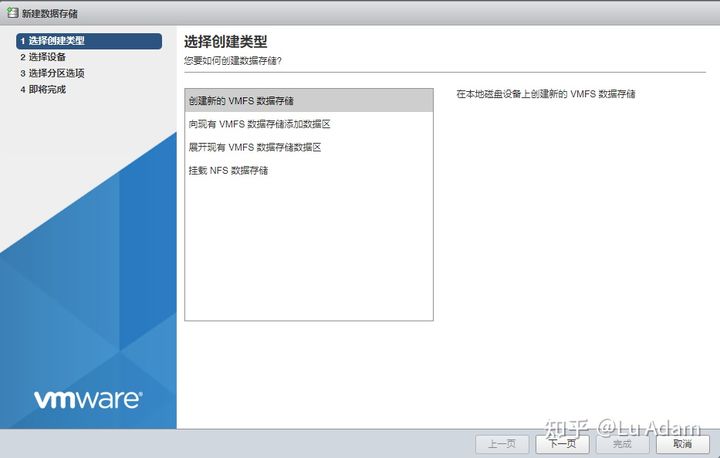

选择第一项后点下一页

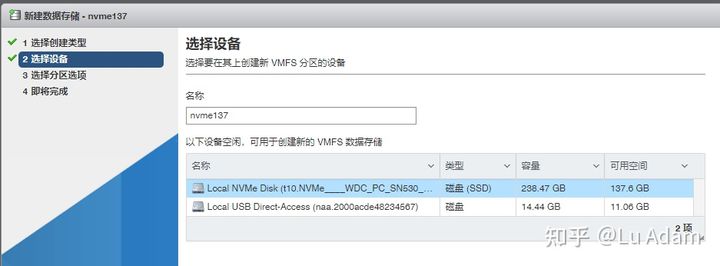

起个名字，选择好你想要新建存储的磁盘，比如我选的是nvme的磁盘，可用空间只有137.6GB。

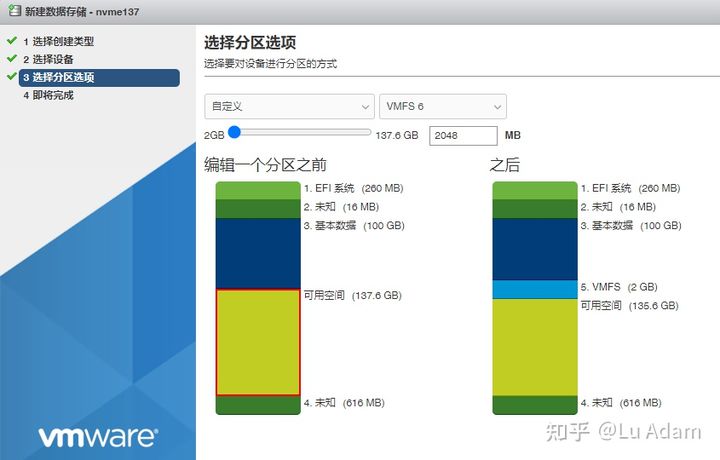

默认就是自定义，不会破解原有的数据，我可以使用137GB的存储空间，分区3里面是win10系统，并不想破坏，只是想把剩余空间用上。

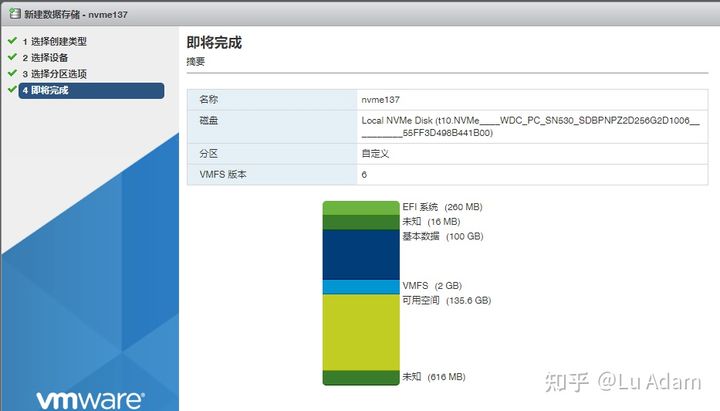

最后会给出摘要信息，告诉你存储名称、所在磁盘及分区情况和图示。点击完成。

但报告说失败，无法创建VMFS数据存储。。。无法更改主机配置。看来nvme还是不太好使。

然后调整了大小，结果还是出错。

ESXI命令行折腾记

只能考虑上点儿黑客手段了。网上找了个命令行创建的办法，参考https://blog.csdn.net/lziccard/article/details/113121114，折腾几小时后成功了：

先要使用ssh连接你的ESXI服务器，然后：

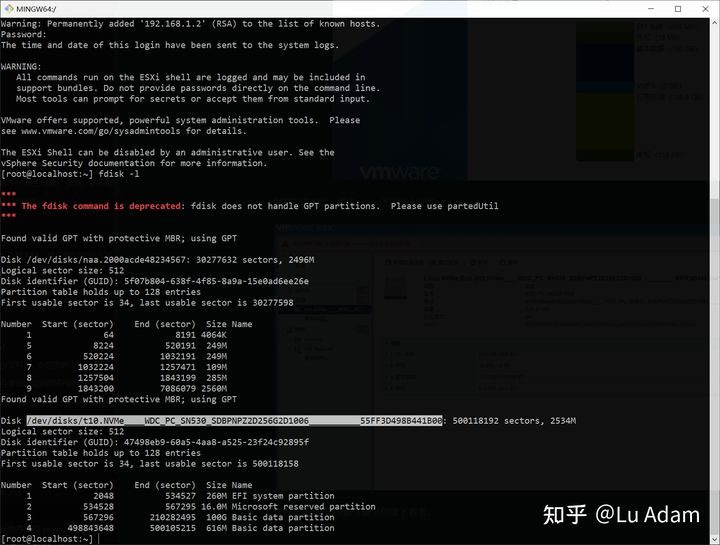

fdisk -l

结果显示：

记录下你的disk信息，我的是：

/dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00

使用命令partedUtil getptbl 磁盘名称，后面也是类似操作，就能够显示nvme固态盘的分区信息，但因为空闲分区没有格式化，所以并没有显示出来。

partedUtil getptbl /dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00

网上的文章说要计算扇区值，我怕弄错喽，所以就直接用DiskGenius先把此分区格式化成NTFS。之后发现了多了一项。（其实就是上面3-4之间的内容，也就是210282495+1 ... 498843648-1）

看网上的说把第四个格式化成vmfs6, 注意最后的冒号4。

vmkfstools -C vmfs6 -S nvme_datastore /dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4

但出错：

create fs deviceName:'/dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4', fsShortName:'vmfs6', fsName:'nvme_datastore'deviceFullPath:/dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4 deviceFile:t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4
ATS on device /dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4: not supported.
Checking if remote hosts are using this device as a valid file system. This may take a few seconds...
Creating vmfs6 file system on "t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4" with blockSize 1048576, unmapGranularity 1048576, unmapPriority default and volume label "nvme_datastore".
Failed to create VMFS on device t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4
Usage: vmkfstools -C [vmfs5|vmfs6|vfat] /vmfs/devices/disks/vml... or,
       vmkfstools -C [vmfs5|vmfs6|vfat] /vmfs/devices/disks/naa... or,
       vmkfstools -C [vmfs5|vmfs6|vfat] /vmfs/devices/disks/mpx.vmhbaA:T:L:P
Error: No such device or address

看vmkfstools的使用方法，又试了下从vmfs里面格式化看看，先列出名称，可以看到nvme里面的5个分区。

[root@localhost:~] ls /vmfs/devices/disks
naa.2000acde48234567
naa.2000acde48234567:1
naa.2000acde48234567:5
naa.2000acde48234567:6
naa.2000acde48234567:7
naa.2000acde48234567:8
naa.2000acde48234567:9
t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00
t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:1
t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:2
t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:3
t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4
t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:5

执行后还是失败，错误信息同上。

 vmkfstools -C vmfs6 -S nvme_datastore /vmfs/devices/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4

修改分区大法（如何使用partedUtil setptbl)

不能直接格式化成VMFS，那么修改分区类型呢？说干就干。将第四分区中的NTFS也就是上面的EBD0A0A2B9E5443387C068B6B72699C7修改为VMFS的类型名称：AA31E02A400F11DB9590000C2911D1B8，注意参数之间需要用空格分开。gpt后面的参数是从gpt分区表里面复制过来的，注意不需要类似（systemPartition）文字部分，但需要后面的数字，下表为原始的分区表信息。

1 2048 534527 C12A7328F81F11D2BA4B00A0C93EC93B systemPartition 1282 534528 567295 E3C9E3160B5C4DB8817DF92DF00215AE microsoftRsvd 03 567296 210282495 EBD0A0A2B9E5443387C068B6B72699C7 linuxNative 04 210282496 498843647 EBD0A0A2B9E5443387C068B6B72699C7 linuxNative 05 498843648 500105215 DE94BBA406D14D40A16ABFD50179D6AC unknown 0

变成这样的命令，有点长，注意在 \ 前面要加空格、分区参数两边要用半角双引号，别弄成全角喽。注意对比看下区别，命令后面也要加 \ 。（要按你自己的分区表认真修改，备份好以前的分区表，弄错的话，嘿嘿）

[root@localhost:~] partedUtil setptbl /dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00 gpt \"1 2048 534527 C12A7328F81F11D2BA4B00A0C93EC93B 128" \"2 534528 567295 E3C9E3160B5C4DB8817DF92DF00215AE 0" \"3 567296 210282495 EBD0A0A2B9E5443387C068B6B72699C7 0" \"4 210282496 498843647 AA31E02A400F11DB9590000C2911D1B8 0" \"5 498843648 500105215 DE94BBA406D14D40A16ABFD50179D6AC 0"

成功后会显示：

gpt
0 0 0 0
1 2048 534527 C12A7328F81F11D2BA4B00A0C93EC93B 128
2 534528 567295 E3C9E3160B5C4DB8817DF92DF00215AE 0
3 567296 210282495 EBD0A0A2B9E5443387C068B6B72699C7 0
4 210282496 498843647 AA31E02A400F11DB9590000C2911D1B8 0
5 498843648 500105215 DE94BBA406D14D40A16ABFD50179D6AC 0

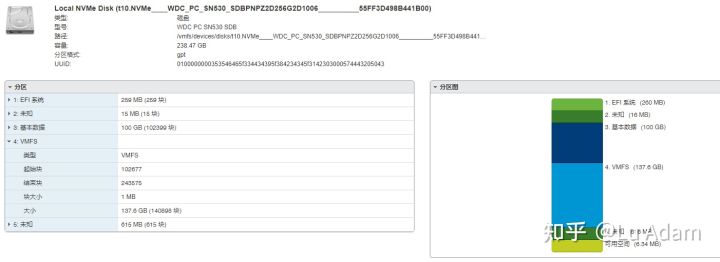

完成后验证一下，修改成功，4分区已经显示为vmfs！

[root@localhost:~] partedUtil getptbl /dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00
gpt31130 255 63 5001181921 2048 534527 C12A7328F81F11D2BA4B00A0C93EC93B systemPartition 1282 534528 567295 E3C9E3160B5C4DB8817DF92DF00215AE microsoftRsvd 03 567296 210282495 EBD0A0A2B9E5443387C068B6B72699C7 linuxNative 04 210282496 498843647 AA31E02A400F11DB9590000C2911D1B8 vmfs 05 498843648 500105215 DE94BBA406D14D40A16ABFD50179D6AC unknown 0

ESXi/ESX 常用分区类型参考

分区	GUID	类型（十六进制）	类型（十进制）

完成后在esxi里面还看不到数据存储，需要格式化一下。

[root@localhost:~] vmkfstools -C vmfs6 -S nvme_datastore vmfs/devices/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D4
98B441B00:4
create fs deviceName:'/vmfs/devices/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4', fsShortName:'vmfs6', fsName:'nvme_datastore'
deviceFullPath:/dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4 deviceFile:t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4
ATS on device /dev/disks/t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4: not supported.
Checking if remote hosts are using this device as a valid file system. This may take a few seconds...
Creating vmfs6 file system on "t10.NVMe____WDC_PC_SN530_SDBPNPZ2D256G2D1006__________55FF3D498B441B00:4" with blockSize 1048576, unmapGranularity 1048576, unmapPriority default and volume label "nvme_datastore".
Successfully created new volume: 60dd7864-1b20a0d6-1f9f-0068ebbf768e

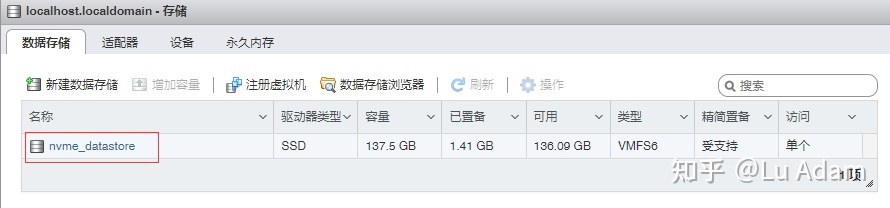

终于JJ的成功创建数据存储！够折腾！
