工具/原料
- tftpd32工具软件
- 思科最新固件文件c3750e-universalk9-tar.152-4.E10.tar
- SecureCRT终端软件
- Serial串口控制线

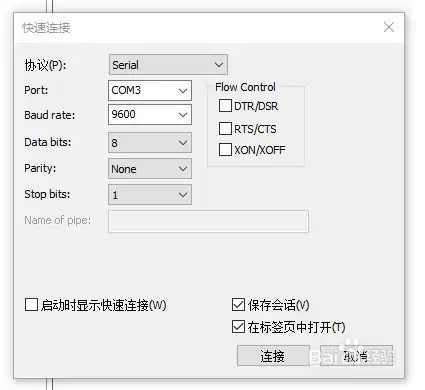

第一步：先用SecureCRT终端软件配置一个Serial连接，我的电脑上用的是COM3端口，这个每个人电脑上都不一样，可以在设备管理器里自己看一下。
连接上后如果没有字符，可以点几下回车，我这里出现的是
datun3750>
，这是一般模式，需要在后面输入en进入特权模式，提示符变成
datun3750#

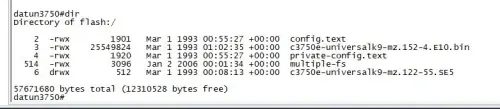

后输入dir查看目录下的文件和目录情况。

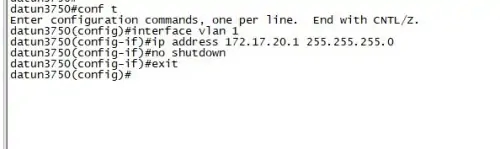

第二步：配置交换机管理网段，配置方法如下：
datun3750# conf t
datun3750(config)# interface vlan 1
datun3750(config-if)# ip address 172.17.20.1 255.255.255.0
datun3750(config-if)# no shutdown
datun3750(config-if)# exit

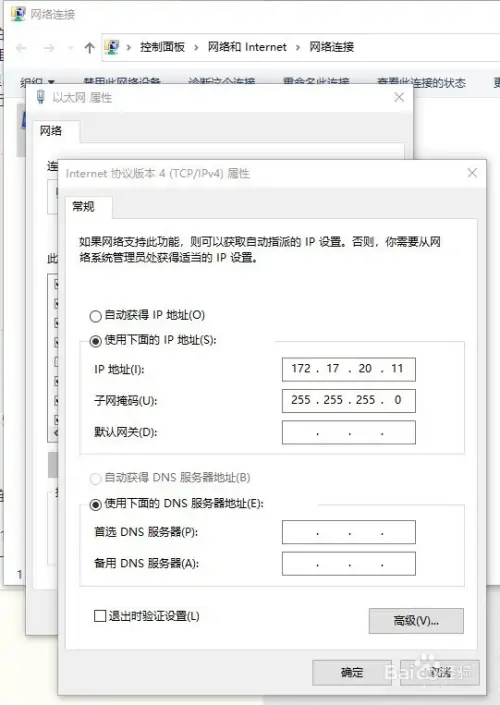

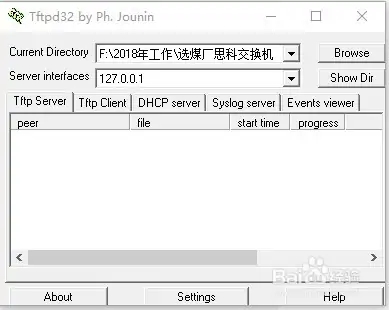

配置好就可以把电脑的网线跟交换机的任意一个网口连接了（其他是你没有在上面配置过Vlan，这样交换机默认所有口都是Vlan 1的），将电脑的网卡配置跟交换机同网段既可！我这里电脑配置的是172.17.20.11 255.255.255.0，网关没有配置留空！下载好的固件文件和Tftpd32软件放在一起就可以了，运行软件后TFTP服务器就运行了，地址就是电脑的地址172.17.20.11，图片里稍微有点不同。
第三步：备份原交换机内部的固件文件及配置文件。（题外话：备份是一个好习惯，尤其是干运维的。俗称后悔药啊！）
用网线把交换机和电脑连接起来ping是否通
datun3750#ping 172.17.20.11
如果能ping通则可以开始导入配置
datun3750#copy vlan.dat tftp://172.17.20.11/vlan.dat
datun3750#copy config.text tftp://172.17.20.11/config.text
vlan.dat、config.text被拷贝到我电脑上的Tftp根目录，即图片上的“F:\2018年工作\选煤厂思科交换机”
第四步：上传思科固件进行升级步骤。（这些都需要在特权模式下进行）
datun3750#copy tftp://172.17.20.11/c3750e-universalk9-tar.152-4.E10.tar flash
将固件文件上传到交换机的存储目录下
第五步：删除原来的固件目录及下面的文件，并对新上传的固件文件进行解压缩。
1）datun3750#delete /force /recursive flash:c3750e-universalk9-mz.122-55.SE5
*注意：delete /force(不再询问确认) /recursive(删除目录下的子目录和文件) flash:c3750e-universalk9-mz.122-55.SE5这里的c3750e-universalk9-mz.122-55.SE5是个目录，而不是文件。
如果是flash: 后面没有跟上目录名字，那么删除的将是整个flash，如果是目录，则是整个目录，不要搞错了！！！

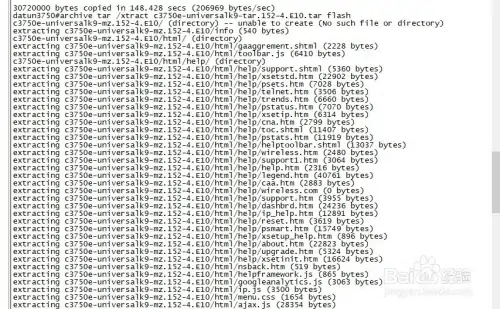

2）解压缩新固件
datun3750#archive tar /xtract c3750e-universalk9-tar.152-4.E10.tar flash:
这里需要说明下，其实这个c3750e-universalk9-tar.152-4.E10.tar固件太大了，直接解压可能无法解全，会因为空间的问题导致c3750e-universalk9-mz.152-4.E10.bin和dc_default_profiles.txt文件无法解出来，我是又在电脑上解压后单独上传的，方法跟第四步一样，只是换个文件名和上传的位置

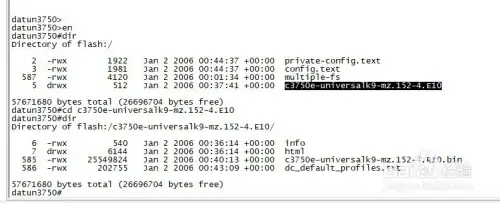

3）检查下目录里的文件情况
datun3750#cd c3750e-universalk9-mz.152-4.E10
进入c3750e-universalk9-mz.152-4.E10目录
datun3750#dir
查看文件及目录情况
第六步：指定使用新IOS文件启动交换机。
datun3750#conf t
进入配置模式
datun3750(config)#boot system flash:\c3750e-universalk9-mz.152-4.E10\c3750e-universalk9-mz.152-4.E10.bin
指定固件目录下的c3750e-universalk9-mz.152-4.E10.bin为启动文件
datun3750(config)#exit
退出配置模式
datun3750#wr
保存配置
datun3750#reload
重启交换机
第七步：等待交换机自己完成配置。
这里有个坑,3750除了IOS还要更新微码，过程要近30分钟，而且第一次更新交换机会疯狂的叫……

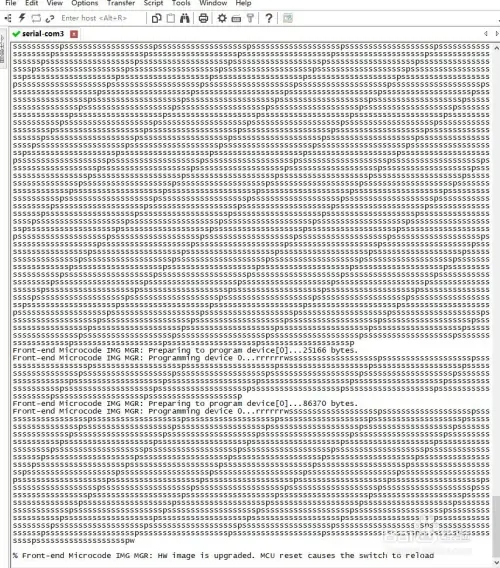

这就是更新微码的过程：不要中断，不是乱码，是在更新过程中，30分钟，等吧。。。
Front-end Microcode IMG MGR: Programming device 0…rrrrrrwssssssssssssssssssspssssssssssssssssssspssssssssssssssssssspssssssssssssssssssspssssssssssssssssspssssssssssssssssssspssssssssssssssssssspssssssssssssssssssspsssssssssssssssss

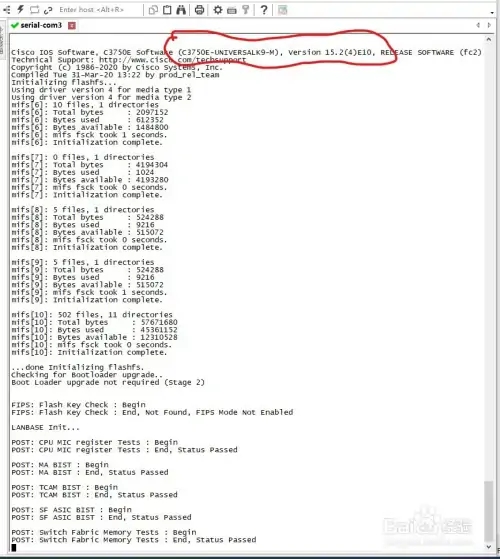

最后，漫长的等待后就升级成功了，查看一下系统版本。
datun3750#show ver
第七步的等待过程中，交换机风扇会加快转速导致声音比平时响很多，而且满屏跑那个pssssssssssssssssssspssssssssssssssssssspssssssssssssssssssspsssssssssssssssss，千万别以为升级失败而断电重启哟！
