　　之前使用zabbix监控的网络设备一般就是交换机路由器等网络设备，最近有个需求，需要监控群晖的一些状态，比如像内存使用率，cpu负载，网卡的实时流量等。当然群晖系统是属于在linux系统上开发的一个系统，所以也可以开启root权限，安装zabbix-agent的方式去监控，不过开启root不是很安全，毕竟上面存的都是些重要资料，最好还是不对系统进行修改。毕竟群晖官方也提供了snmp功能，所以我打算使用snmp来监控群晖。

　　那么问题来了......

　　使用snmp来监控，首先得找到需要监控的OID号，还好，群晖提供了一个MIB Guide的文件，在开启snmp功能页下面就有连接。

https://global.download.synology.com/download/Document/Software/DeveloperGuide/Firmware/DSM/All/enu/Synology_DiskStation_MIB_Guide.pdf

　　我大概翻了一下，基本上需要监控的OID都有，我就监控一些常用的参数。在监控网卡实时流量带宽时，发现文档中是没有提供网卡的实时流量带宽的OID号的。一般在大多数的网络设备厂家都会提供网卡的实时速率这个OID。（也有网络设备厂家没有网卡实时流量带宽的OID号）这个时候就需要我们自己来想办法。

大概的思路：
1.一般情况下都会有一个叫网卡流量总和统计的参数如：ifHCInOctets或ifHCOutOctets，我们首先获取ifHCInOctets（网卡入的流量总和）和ifHCOutOctets（网卡出的流量总和）。

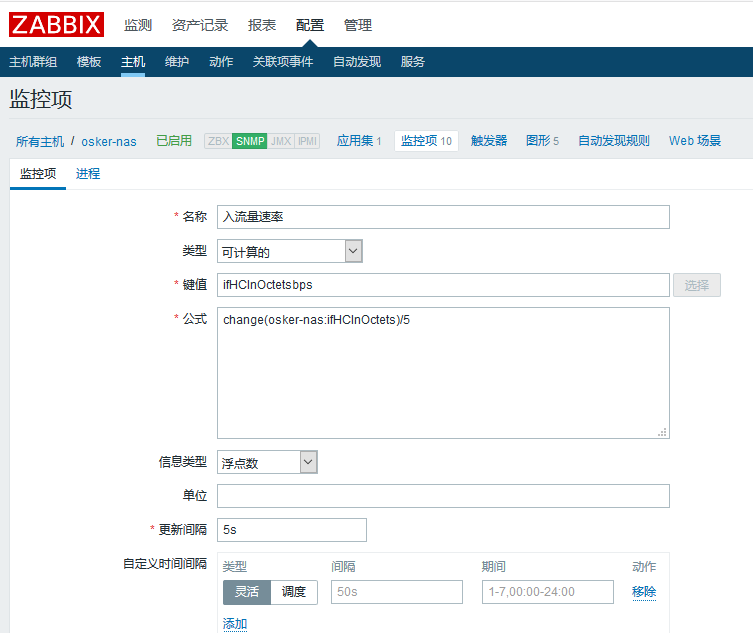

2.使用zabbix-server中监控项里的“可计算的”类型，通过zabbix提供的一个change功能来实现：
    change功能可以得出最新值和前一个值的差异，这个值就是监控间隔期间产生的流量，再将值除以监控间隔时间，就可以得到一个监控间隔期间的平均速率，此速率就为网卡的速率（当然监控间隔越短越接近实际速率，生产中不建议间隔时间太短）。可计算监控项官方说明：

https://www.zabbix.com/documentation/4.0/zh/manual/config/items/itemtypes/calculated

3.使用得到的值，来生成一个网卡的速率监控项。

具体实施步骤：

0.环境介绍：

OS:CentOS7

监控软件：zabbix4.0

被监控端：群晖DSM 6.1.7-15284

1.群晖开启并配置snmp

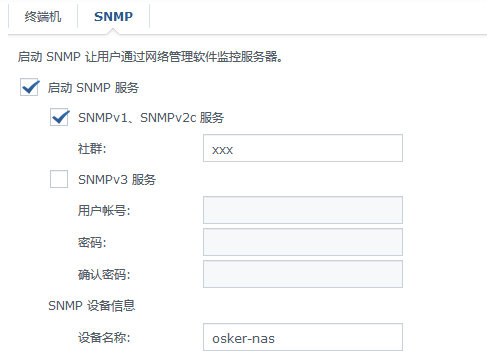

　　在群晖控制面板中找到“终端机和snmp”，点击进入，选中snmp选项，勾选“启动snmp服务”和snmpv1,v2c服务，填写社群（也就是团体名，实际上就是snmp后面需要认证的时候的密码），记得点击应用。ps：请记住该密码后面会用到，忘记了可以到这里查看。

2.zabbix-server测试需要获取的参数。

zabbix-server端需要提前安装好snmpwalk软件，包名为net-snmp-utils。

#安装net-snmp-utils软件
[root@zabbix-server ~]# yum install -y net-snmp-utils

#测试对应OID是否能获取正确数据，此处xxx就是之前填写的团体名。192.168.1.153为群晖ip地址。.1.3.6.1.2.1.31.1.1.1.1为获取网卡信息
[root@zabbix-server ~]# snmpwalk -v 2c -c xxx 192.168.1.153 .1.3.6.1.2.1.31.1.1.1.1
IF-MIB::ifName.1 = STRING: lo
IF-MIB::ifName.2 = STRING: sit0
IF-MIB::ifName.3 = STRING: eth0
IF-MIB::ifName.4 = STRING: ovs-system
IF-MIB::ifName.6 = STRING: ovs_eth0
IF-MIB::ifName.7 = STRING: docker0

[root@zabbix-server ~]# snmpwalk -v 2c -c xxx 192.168.1.153 .1.3.6.1.2.1.31.1.1.1.6IF-MIB::ifHCInOctets.1 = Counter64: 4484282381IF-MIB::ifHCInOctets.2 = Counter64: 0IF-MIB::ifHCInOctets.3 = Counter64: 3938818045IF-MIB::ifHCInOctets.4 = Counter64: 0IF-MIB::ifHCInOctets.6 = Counter64: 3890454361IF-MIB::ifHCInOctets.7 = Counter64: 0

以上可以得出，我需要监控eth0网卡的入流量的总和OID号为：.1.3.6.1.2.1.31.1.1.1.6.3

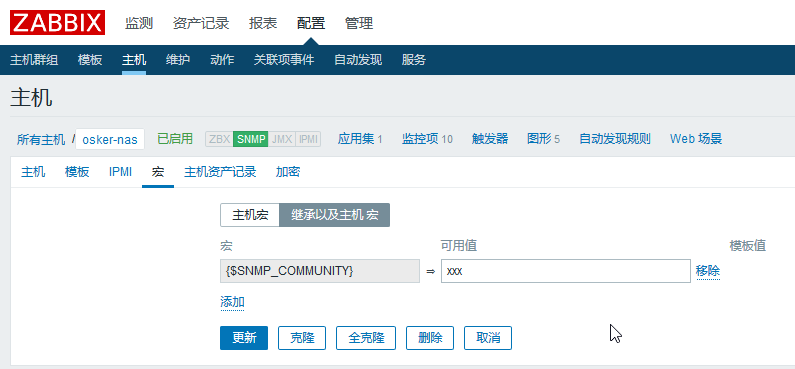

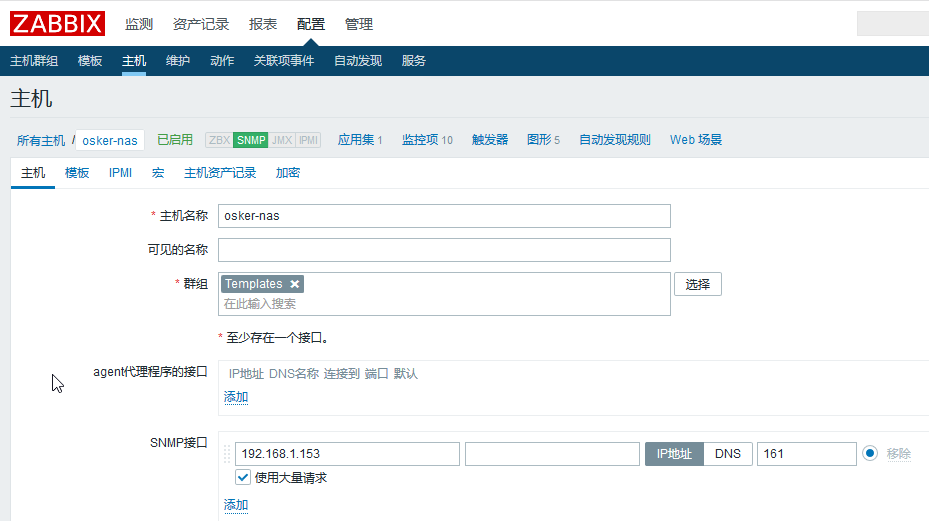

3.zabbix-server添加主机。

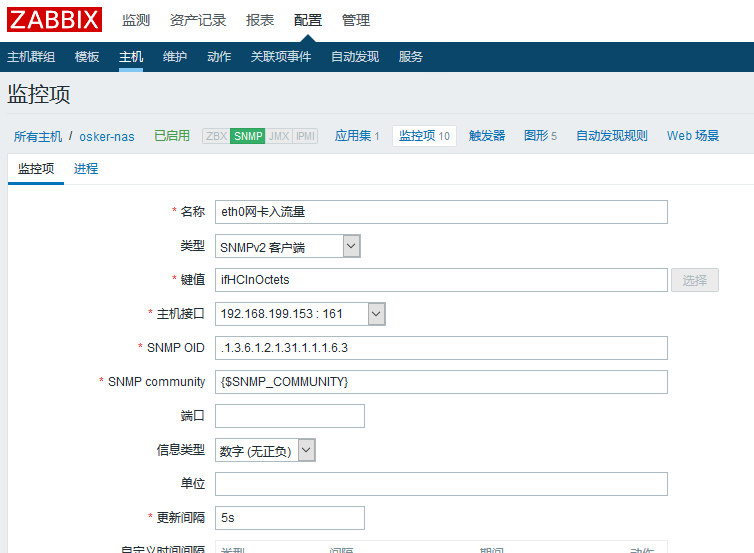

4.zabbix-server添加监控项。

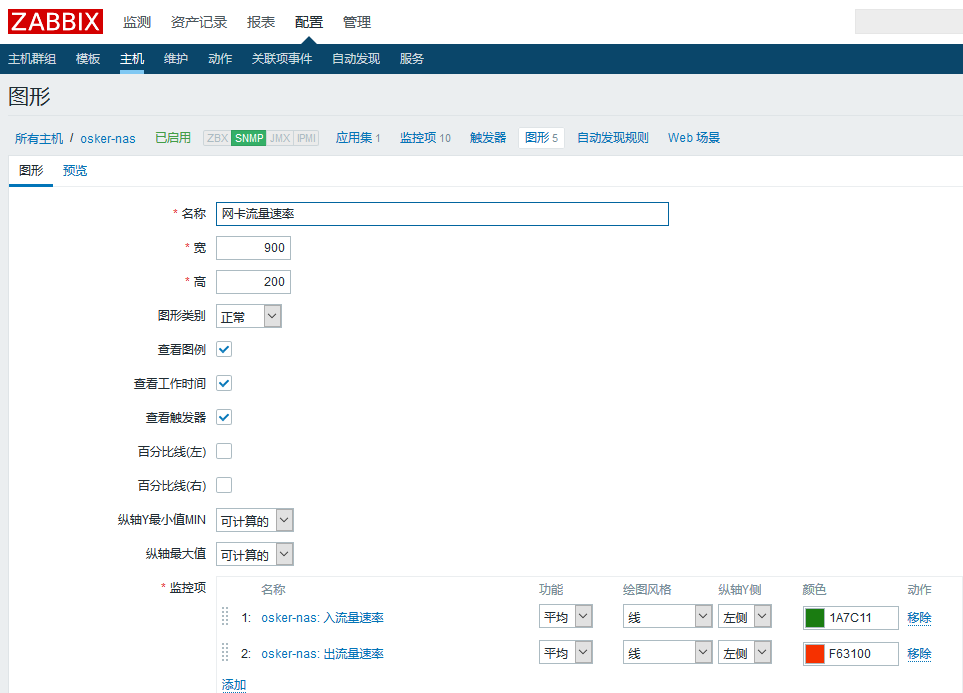

5.zabbix-server添加图形。

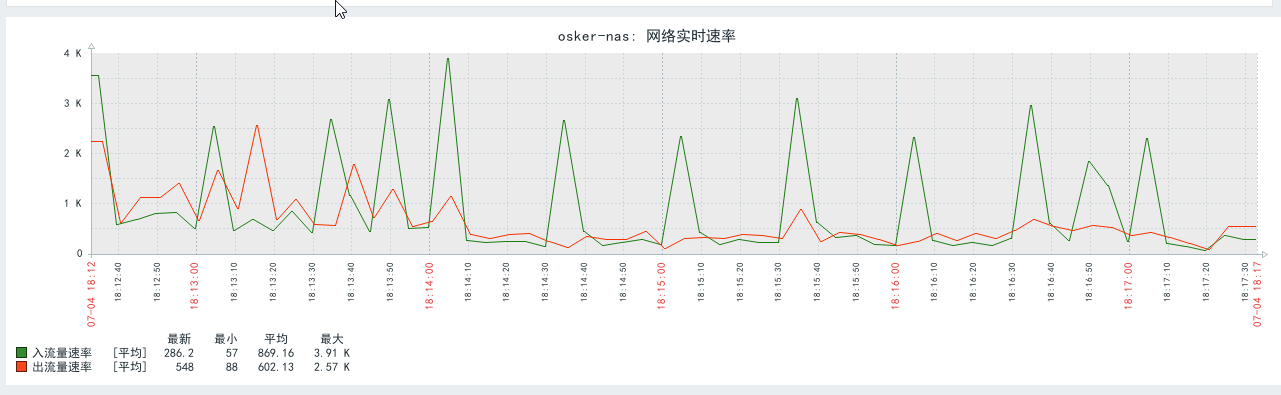

至此，zabbix监控群晖(synology)网卡实时流量带宽 就完成了。
