首先，NAS是什么？

NAS被定义为一种特殊的专用数据存储服务器，可提供跨平台文件共享功能。

目前NAS大品牌有以下几个：群晖（synology），威联通（qnap）等

在前两年各大云盘（其中包括360云盘、金山云盘、115云盘、新浪云盘、UC网盘、华为网盘、乐视云盘）功能关闭或停止运营，大量数据资料丢失。

部分云盘仍在运营，但是空间大小、上传及下载速度被限，导致使用不便。

于是又出现了一款产品 - NAS，购买本地（或自行组建）小型服务器，以便家庭和小型企业使用。

微夏博客今天介绍的黑群晖方面的组建及安装系统。

什么是黑群晖和白群晖？

白群晖：从官方购买小型服务器，服务器内已安装正版系统，无需折腾。

            特点：低配高价、无需折腾、功能齐全。

黑群晖：自己购买配件组装一台小型电脑，安装群晖操作系统，无法使用官方外网连接功能（洗白后可正常使用）。

            特点：高配低价，适合喜欢折腾的朋友。

微夏博客今天分享的是微夏针对黑群晖从配件购买、组装、以及系统的安装。

一、硬件选购

主板：华擎科技J3455B-ITX

        （此主板已包含CPU和集成显卡，但只有两个SATA硬盘接口，如果你打算使用多盘位，建议再购买转换卡）

转接卡：PCI-E 转SATA  4口

            (推荐购买4口，以后还可扩展)

内存：金士顿2G 内存条

            （微夏博客使用的是以前的存货，大家在购买内存条之前，先确定主板支持的是笔记本版的还是台式机版的）

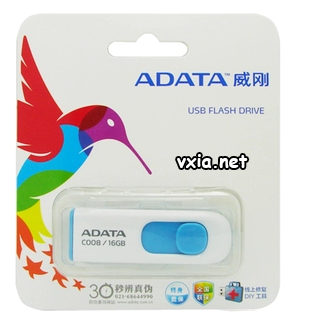

U盘：威刚16G U盘

        （同样是以前的存货，理论上4G以上都可以）

硬盘：WD/西部数据 1T台式机机械硬盘

        （微夏先购买1T折腾，熟悉黑群晖系统操作等）

机箱：4盘位NAS机箱 黑群晖机箱

        （机箱网络中就那几家在卖，注意收到货后看下机箱是否被摔坏）

电源：森林人500W 小1U电源

        (因机箱大小，只适用小型1U电源)

转接线：主板插针5Pin转USB2.0扩展线

        (用作U盘引导系统使用)

下面是微夏所购买的配件总和：

这些配件的组装过程，我这里就不多叙述了。

主板安装内存、插上USB转换线、插上PCI-E 转SATA卡、插上硬盘线、安装电源。

在机箱的那几根线，包括开关机、重启、硬盘指示灯、电源指示灯，

要提一下，安装位置一般在主板的边上或角落，上面标有相应的位置。

比如这款J3455B-ITX的位置在这里

安装位置如图所示：

其中机箱有几根线是用不上的，不用管即可。

最后这是安装完成的效果。

======================================================================================

硬件已经组装完成，下面就是软件方面的了。

（注：下面所需要的软件，微夏博客会在文章底部打包给大家）

所需软件：

1. ChipEasy -- （芯片无忧 读取 U 盘）
2. win32diskimager -- （img 镜像写入工具）
3. Editplus （编辑 grub.cfg 文件）
4. SynologyAssistantSetup -- （群晖软件助手）
5. U盘引导镜像

6. MAC计算

7. 群晖DSM_DS3617xs_15217.pat

来看下具体的操作步骤：

一、 制作启动 U 盘

1、获取U盘 VID 和 PID 的值

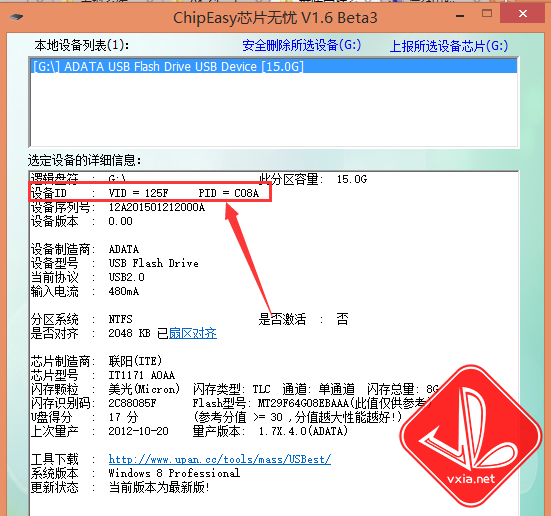

运行 ChipEasy, 获取并记录下 U 盘中设备 ID 中 VID 及 PID 的值

2、制作U盘镜像

安装 Win32DiskImager 并运行，选择群晖 U 盘引导镜像，设备选择到用作启动盘的U 盘。

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

2018-06-22 更新

如果写入镜像后U盘找不到的解决方法：

之前有网友反应过此问题，制作后找不到U盘，当时以为是对方操作后出问题，直到再有网友反馈，经远程排查，是系统原因。

微夏博客使用的测试环境是：WIN8.1 X64

网友的测试环境为：WIN7

注：如果步骤2写入U盘后，在“我的电脑”中能看到U盘盘符，即为正常，此步骤可忽略。

如写入镜像后看不到U盘，先使用 DiskGenius 工具分区，

分1个分区即可，分区类型 - MBR ，分区数 1 ，主分区去掉勾选

然后在“我的电脑”中可显示U盘，再次格式化即可。

以上是把U盘恢复成为原始状态。再重新从第一步开始获取U盘 VID 和 PID 的值 ，然后按照下面的操作，先修改镜像里面的配置文件，最后再写入引导镜像。

解决方法：

所需软件：OSFMount 软件（微夏博客已更新附件）

使用方法：

a.先把系统引导镜像放到桌面（推荐桌面，或非中文目录）

b.正常安装OSFMount 软件至结束。

c.打开软件，选择Mount New --> 选择桌面的引导镜像文件（即synoboot.img）

注意：Read-Only Drive 一定要去掉勾选

d.选择 Partition 0

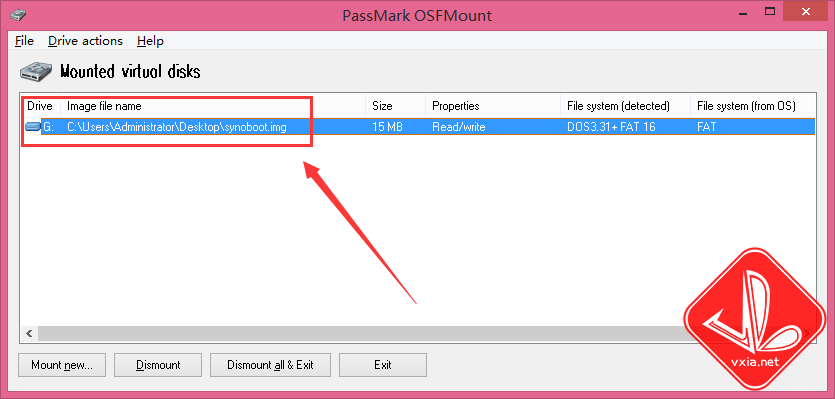

e.这是已经正常加载后的界面。双击可打开进入文件夹。

f.正常按照 步骤3 和步骤4 修改配置文件。

g.最后写入U盘即可。

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

3、获取序列号 SN 和 MAC地址

获取序列号：

可从这个网站直接获取，选择 DS3617xs ，然后点生成即可。

http://www.wifihell.com/serial_generator/serial_generator_new.html

也可从 Synology-mod-new-w.xlsm 获取SN

在工作表“SynologySerial”里选择好群晖系统的型号(DS3617xs)后，即出现一个 SN，把这个 SN 保存好

获取MAC地址：

在工作表“Synology MAC”里，在表格的地方双击，光标移到最后，然后再单击表格某处，则会随机生成一个新的 MAC 地址，同样把这个 MAC 记好

4、修改 grub.cfg 文件

这时候就要用到前面记录的 U 盘的 VID、PID、生成的 SN 及Excel 算出的 MAC 值

用 Editplus 编辑 grub.cfg 文件 （grub.cfg 文件位置在：U盘:\grub\grub.cfg）

(注：VID 和 PID 前面都有0x 代表16进制)

以上步骤启动 U 盘已经完成。

&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

二、安装群晖系统

1、启动时选择U盘启动项

将制作好的引导 U 盘插在主板上导出的USB连接线上，并在启动时选择U盘设备。

J3455B-ITX 主板启动项的选择方式为 F11

2、等待导引加载完成。

选择后，会出现满屏的英文，直到英文不动，出现下方状态时，，再进行下一步操作。

3、安装群晖助手 SynologyAssistantSetup-5.2-5005.exe

(注意：要在同一局域网内安装并运行才行。)

安装完成后，运行群晖助手，

右键搜索 - 出现一台主机后，可右键安装，也可双击IP地址进入安装界面。

微夏博客这里是直接双击IP地址进入安装界面。

4、进入安装界面后，选择手动安装

5、选择微夏博客提供的安装包 DSM_DS3617xs_15217.pat ，然后点击安装即可

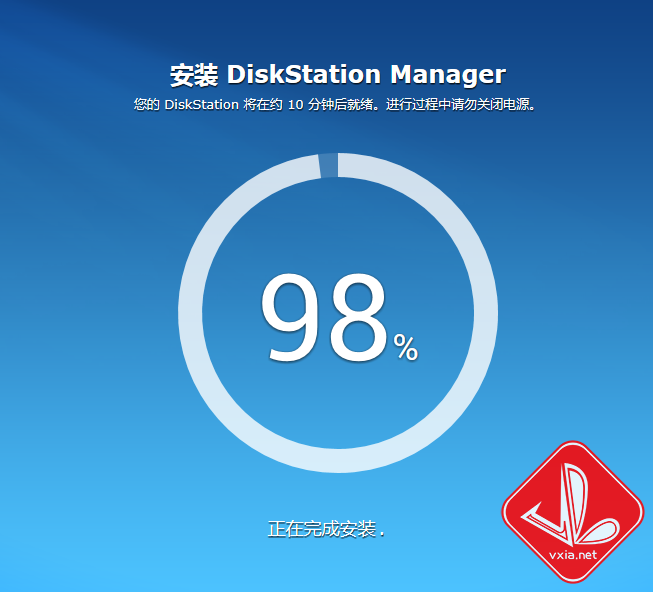

6、安装需要大概十分钟的时间。

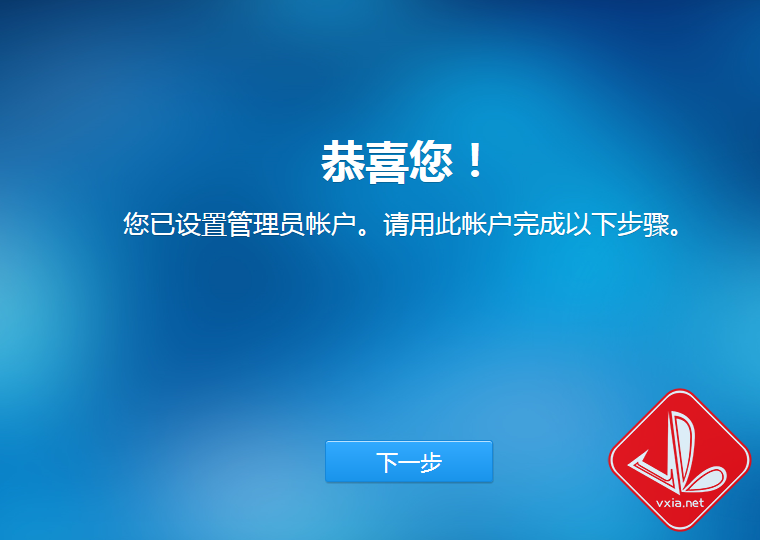

7、安装完成后，进入设置界面，设置服务器名称、用户名、密码。根据自己的需求设置即可。

8、选择手动更新，不要选自动安装。

9、在设置 QuickConnect 时，直接跳过此步骤即可。

（因为这里不是从官网购买的机器，无法正常登录）

10、最后安装成功。

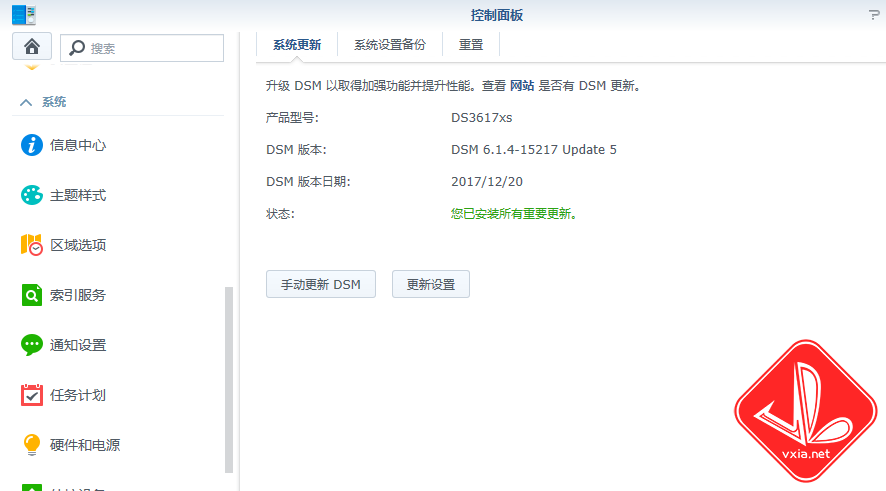

安装完成后可能会提示更新，其实是否更新都可以。

2016-06-22

不要更新群晖版本，会导致无法正常使用！

这里是我更新后的结果截图。

###################################################################################

一些功能的调试：

添加硬盘为存储空间：

1、主菜单 - 存储空间管理员 - 存储空间 - 新增 - 自定义

2、弹性使用部分磁盘群组容量创建存储空间

3、创建新的磁盘群组

4、选择硬盘

5、格式化磁盘

6、刚开始折腾的同学建议选择 无数据保护 -  Basic

7、选择 是

8、空间容量选择最大化

9、最后应用即可

给群晖加第三方软件源：

套件中心——>设置——>套件来源——>添加——>

名称：SynoCommunity

位置：http://packages.synocommunity.com/

——>信任来源

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

待测试：

WOL远程唤醒设置

控制面板——>硬件和电源——>勾选“启用‘局域网1’的局域网唤醒”，保存。

主板设置——>Boot 选项卡——>允许从板载 Lan 引导：是，保存。

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

黑群晖的组装搭建、以及系统的安装，和一些简单的调试，微夏博客就介绍到这里。

在以后的文章中，微夏博客将介绍怎么外网访问本地的NAS和使用域名访问。

外网访问黑群晖NAS家用云盘服务器_使用域名访问黑群晖系统

https://www.vxia.net/post-1198.html

文章中附件打包下载：
