EVE-NG入门篇



推荐点击下面图片,通过本站淘宝优惠价购买:


  • EVE-NG入门篇

    目录

      一、EVE-NG配置要求

      二、EVE-NG 安装

      三、基于OVA的安装步骤

      四、导入设备介绍

      五、启动设备

      六、与secure CRT关联

      七、常见问题





    一、EVE-NG配置要求

      1.最低配置

        CPU:Intel i5,i7(4进程)

        内存:8G(虚拟机可以是6G)

        硬盘:40Gb

      2.推荐配置

        CPU:I7(8进程)

        内存:32G(虚拟机可以是24G)

        硬盘:200Gb

    二、EVE-NG 安装

      1.安装方法:

    #1.安装到裸机#2.安装到虚拟机(workstation,Fusion,Esxi)(入门推荐)#3.在已有的Linux(ubuntu)上安装

      2.安装格式:

    #<1>ISO#<2>OVA(入门推荐)#<3>在线apt-get安装

    三、基于OVA的安装步骤

      关于在虚拟机的ova文件以及其他常用镜像包,windows客户端都在以下云盘中:

      链接:https://pan.baidu.com/s/1EAHiZLP3_JFcoPZ-Yr-POw      提取码:1sxi

      因截图较多,大家可参看云盘里的教程自行安装哈

    四、导入设备介绍

      4.1.官方介绍

    http://www.eve-ng.net/documentation/howto-s



      4.2 如何导入思科IOU

        4.2.1 打开security CRT ,通过ssh连接到eve-ng服务,右键选择【打开SecureFX】(ps:英文名自己对应)

          (也可使用 FileZilla or WinSCP 等工具上传文件到指定目录)





        4.2.2 进入指定目录cd  /opt/unetlab/addons/iol/bin/,使用pwd,查看目录是否正确

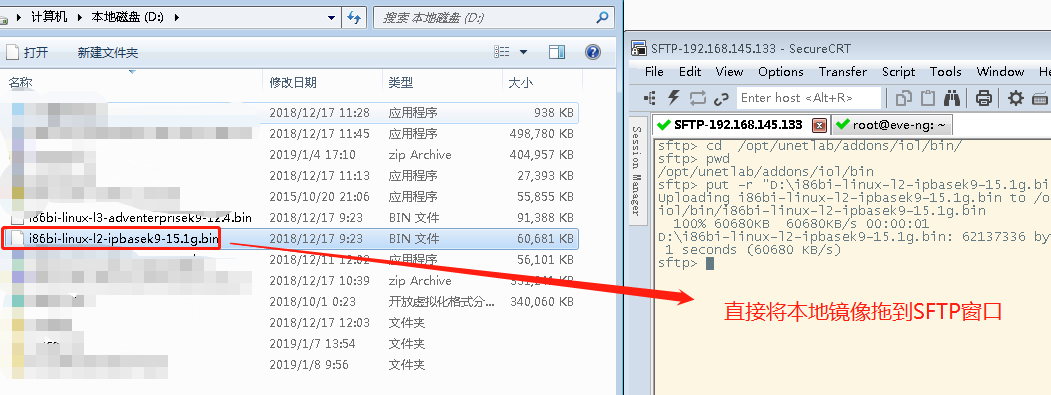

        4.2.3 将本地要上传的思科IOU镜像拖到SFTP窗口

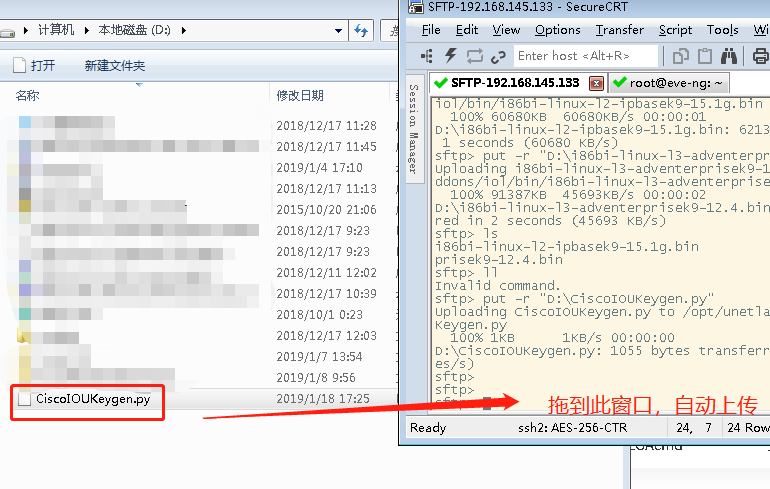

        4.2.4 将破解license的python程序文件上传到与IOU镜像相同目录下



        4.2.5 返回ssh窗口,进入IOU镜像目录(cd  /opt/unetlab/addons/iol/bin/),执行python文件(python CiscoIOUKeygen.py),得到license激活码

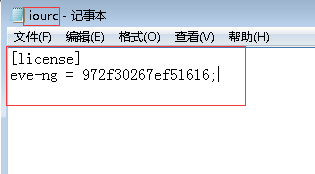

         4.2.6 新建iourc文件(无任何后缀),将上一步复制的内容粘贴,并保存

        4.2.7 上传到EVE-NG服务的/opt/unetlab/addons/iol/bin/目录下,上传方法如4.2.1步骤

        4.2.8 授予eve-ng用户可执行权限(授予执行权限一次,就针对执行前上传的镜像,执行后,再上传镜像,还需要再次授予执行权限)

          无报错即可

        4.2.9 完成以上步骤,即可登录EVE-NG的WEB的界面,正常使用IOL镜像,如遇问题,请查看“五、常见问题

      4.3 如何导入Juniper vSRX

        4.3.0 前言

    #Juniper镜像的安装是基于QEMU的方式,以此其他基于这种方式的,安装发誓都一样。QEMU方式在EVE-NG里面需要严格按照规定,放在指定目录下以指定前缀名字命名,#以官方要求为准:https://www.eve-ng.net/documentation/images-table官方表格第一行是镜像所放在文件夹命名规则,第二行是上传镜像的型号,第三行是镜像命名规则
    如上传一个镜像型号为:Juniper vSRX 12.1 Juniper FW/router的版本,镜像上传到/opt/unetlab/addons/qemu/,创建文件夹名:vsrx-12.1,(vsrx-是固定,后面可以接版本号随意)。上传的镜像命令为:virtioa.qcow2
    如果不是qcow2的格式,则需要转换一下,参考官方ova-->qcow2
    https://www.eve-ng.net/documentation/howto-s/66-howto-add-juniper-vsrx-version-12-x-firefly

        4.3.1 假设原始镜像为:Juniper_vSRX-12.1X47-D20.7-domestic.qcow2将镜像命名更改为virtioa.qcow2



        4.3.2 通过ssh登录EVE-NG服务器,创建一个目录:mkdir -p /opt/unetlab/addons/qemu/vsrx-12.1X44-D10.4-domestic,注意vsrx-一定要有

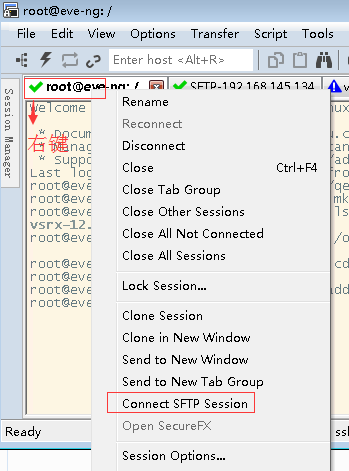

        4.3.3 打开SFTP:ALT+P或者右键"Connect SFTP Session"

        4.3.4在SFTP窗口进入指定目录: cd /opt/unetlab/addons/qemu/vsrx-12.1x44-D10.4-domestic

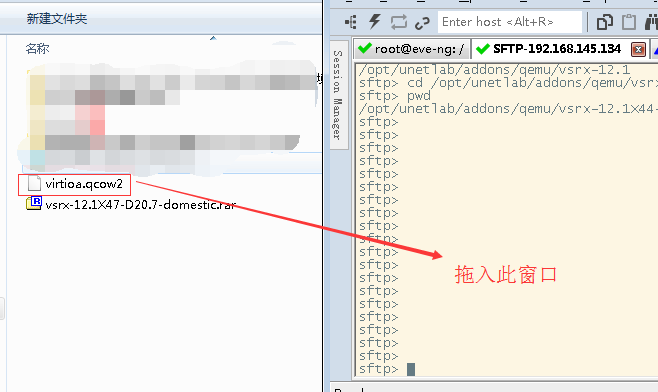

        4.3.5 将已更名的镜像文件拖入SFTP窗口

        4.3.6 在secureCRT里切换到EVE-NG ssh窗口,修复权限:

          /opt/unetlab/wrappers/unl_wrapper -a fixpermissions

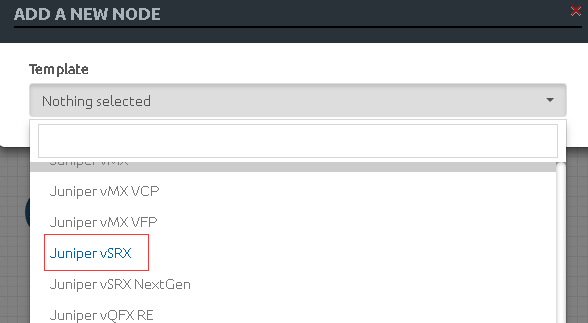

        4.3.7 打开EVE-NG的WEB界面,Juniper图标由灰变成了蓝色,说明即可使用



      4.4 其他设备导入方式

        暂无

     五、启动设备

      5.1 登录EVE-NG的WEB界面,默认用户名admin,密码eve

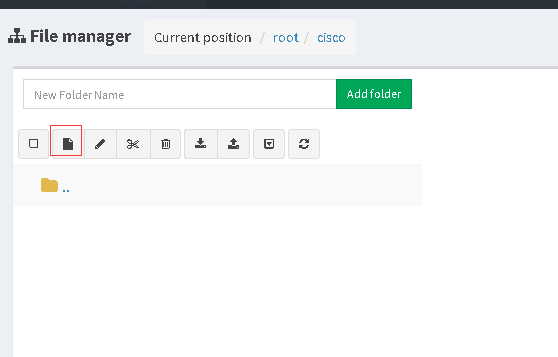

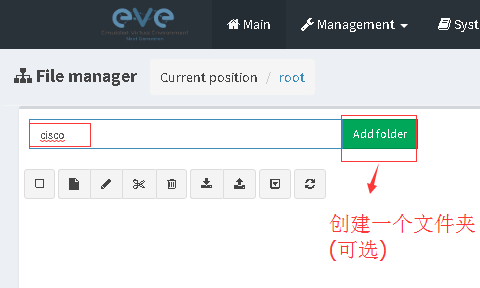

        5.2  (可选)创建一个文件夹

        5.3  创建一个项目

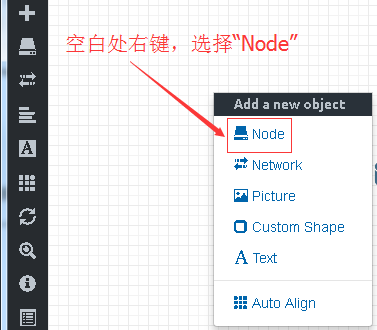

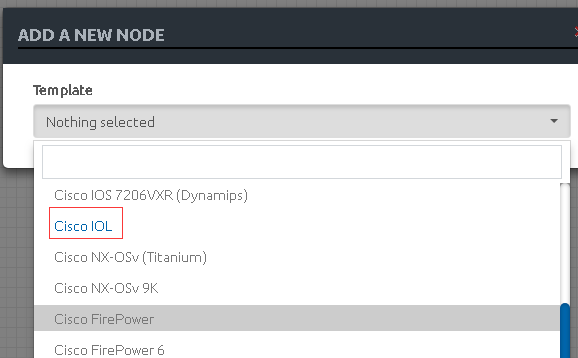

        5.4 创建一台cisco的三层路由器

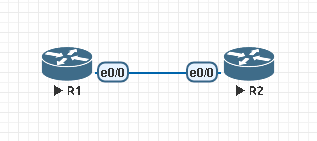

        5.5 先连接物理线路,在开机(ps:社区版不支持热联线,Pro版支持开机后在新增物理联线)

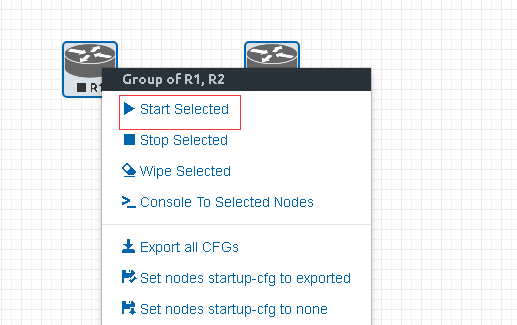

        5.6 选定,启动

      5.7 图标变成蓝色,即设备启动正常,如果依然是灰色,可能原因参考“七、常见问题

    六、与secure CRT关联

      6.1 官方下载windows客户端

        https://www.eve-ng.net/downloads/windows-client-side-pack



         或者本人百度云盘下载

          链接:https://pan.baidu.com/s/1pCfIPqZelRRGmKv7aJwLqg      提取码:4qmn

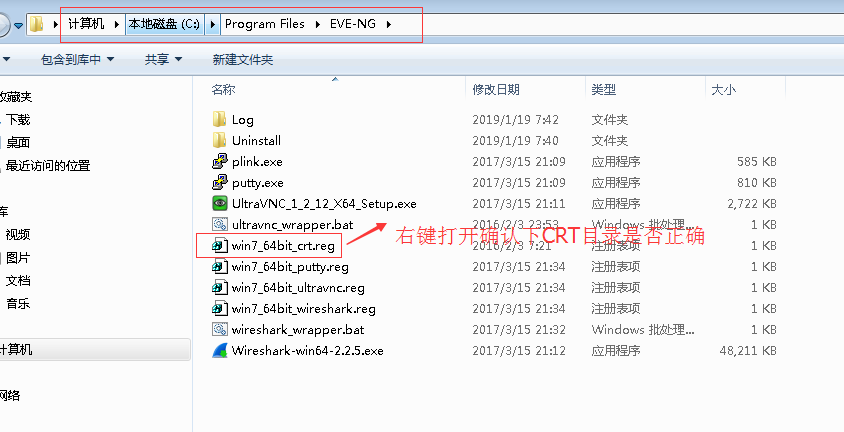

      6.2 默认安装,安装完后,进入C:Program FilesEVE-NG



      6.3 最好是你secureCRT的目录跟文本里一样

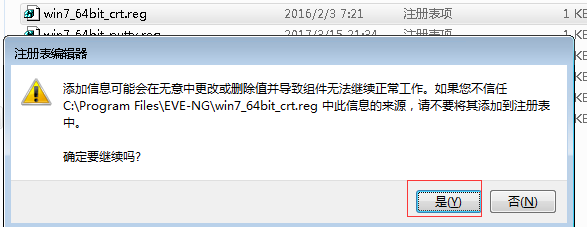

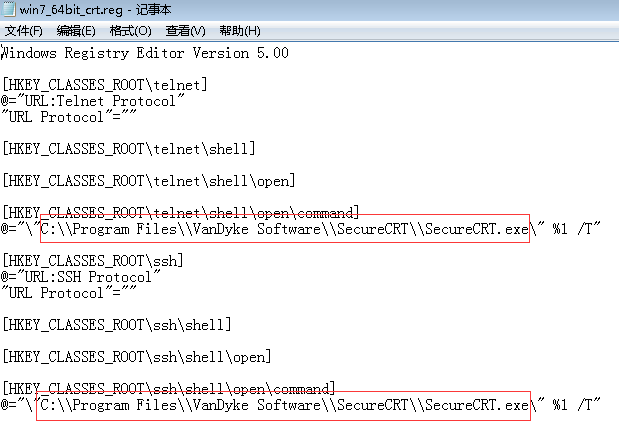

        6.4 双击win7_64bit_crt.reg,导入到注册表

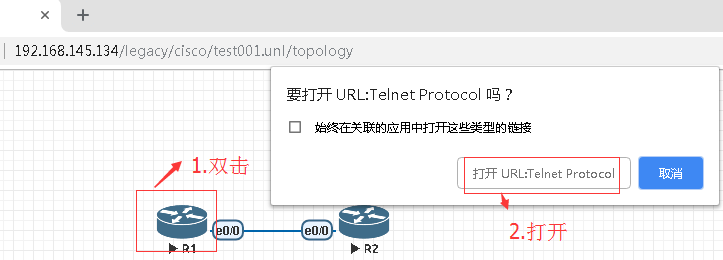

        6.5 回到Web界面,双击设备,自动打开secureCRT。我用的是谷歌浏览器,其他浏览器未测

        6.6 即可开始实验之旅



    七、常见问题

      7.1 执行授予可执行权限时,报错:ERROR: License expired

    说明你下载的可能是eve-ng PRO版本,是需要购买license的专业版

      7.2 登录eve-ng的WEB实验台,添加IOU设备,启动时,图标没有成灰色变成蓝色,原因?

    俩种可能原因:1.iourc文件里的第二行(eve-ng = 972f30267ef51616;)中,主机名不叫eve-ng,查看主机名方法:cat /etc/hostname即可2.给设备的内存太小,选定设备,右键修改RAM大小
