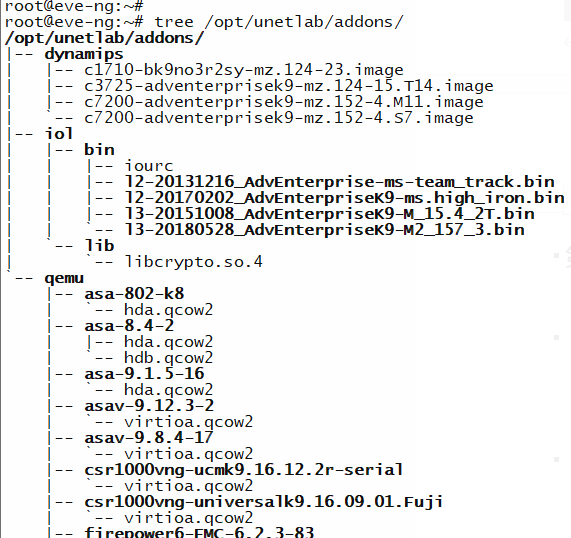

EVE-NG 目录结构

EVE-NG平台可以使用 Dynamics（从GNS3继承）、IOL（从WebIOU继承）、QEMU 镜像等。镜像在部署时需要严格遵守目录和命名规则，后文会按照镜像的类别记录添加技巧。

为确保部署的设备可以正常运行，修复权限必不可少，添加任何类型的镜像后运行下面的命令即可修复镜像权限：

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions

如果您使用 EVE-NG-PRO，建议支持正版。临时测试可以使用这个tookit工具，适用于2.0.4-20/21：eve-ng-toolkit.tar.gz

''' 上传并 cd 到目录下 '''tar zxf eve-ng-toolkit.tar.gz -C /usr/share
ln -sf /usr/share/eve-ng-toolkit/eve-ng-toolkit /usr/bin/eve-ng-toolkit
rm -rf ./eve-ng-toolkit.tar.gz
rm -rf ./install
eve-ng-toolkit

安装 KVM 镜像管理工具（包含 guestfish 等）

apt-get updateapt-get install libguestfs-tools

---

添加 QEMU 镜像

QEMU 镜像都需要放到/opt/unetlab/addons/qemu/目录下，添加设备之前要建立对应的目录，且目录名称需要使用指定的前缀开头，目录下的镜像文件名称也必须用官方指定的名称。收集了常用虚拟设备的目录及镜像命名规范如下：

Vendor	Qemu folder name EVE	Qemu image .qcow2 name
A10-vthunder	a10-	hda
ACS	acs-	hda
ASA ported	asa-	hda
ASAv	asav-	virtioa
Ampcloud Private	ampcloud-	hda, hdb, hdc
Radware	alteon-	virtioa
Barracuda FW	barracuda-	hda
F5	bigip-	hda, hdb
Brocade	brocadevadx-	hda
Cisco CDA	cda-	hda
Cisco IPS	cips-	hda, hdb
Aruba ClearPass	clearpass-	hda, hdb
Aruba Virtual Mobility Controller	aruba-	hda, hdb
Cisco WSA coeus	coeus-	virtioa
Cisco ESA	phoebe-	virtioa
Checkpoint	cpsg-	hda
Cisco CSR v1000	csr1000v-	virtioa
Cisco CSR v1000 Denali & Everest	csr1000vng-	virtioa
Cisco Prime Infra	prime-	virtioa
Cisco CUCM	cucm-	virtioa
Cumulus	cumulus-	hda
ExtremeOS	extremexos-	hda
Cisco FirePower 5.4 NGIPS	firepower-	scsia
Cisco FirePower 5.4 FMC	firepower-	scsia
Cisco FirePower 6.x NGIPS	firepower6-	scsia
Cisco FirePower 6.x FMC	firepower6-	hda
Cisco FirePower 6.x FTD	firepower6-	hda
Fortinet FW	fortinet-	virtioa
Fortinet SGT	fortinet-	virtioa
Fortinet mail	fortinet-	virtioa, virtiob
Fortinet manager	fortinet-	virtioa
HP virt router	hpvsr-	hda
Huawei USG6000v	huaweiusg6kv-	hda
Cisco ISE 1.x	ise-	hda
Cisco ISE 2.x	ise-	virtioa
Junos Space	jspace-	hda
Infoblox	infoblox-	virtioa
Juniper vRR	junipervrr-	virtioa
any linux	linux-	hda
Mikrotik router	mikrotik-	hda
Citrix Netscaler	nsvpx-	virtioa
Cisco NX9K Nexus ( SATA best perf)	nxosv9k-	sataa
Juniper	olive-	hda
Ostinato traffic generator	ostinato-	hda
Apple OSX	osx-	hda + kernel.img
PaloAlto FW	paloalto-	virtioa
pFsense FW	pfsense-	hda
vRiverbed	riverbed-	virtioa, virtiob
DELL FW Sonicwall	sonicwall-	hda
Sourcefire NGIPS	sourcefire-	scsia
S-terra VPN	sterra-	hda
S-terra Gate	sterra-	virtioa
Alcatel Lucent Timos	timos-	hda
Cisco NXOS Titanium	titanium-	virtioa
Arista SW	veos-	hda, cdrom.iso
Cisco L3 vIOS Router	vios-	virtioa
Cisco L2 vIOS SW	viosl2-	virtioa
Viptela vBond	vtbond-	hda
Viptela vEdge	vtedge-	hda
Viptela vSmart	vtsmart-	hda
Viptela vManage	vtmanage-	hda, hdb
Juniper vMX router	vmx-	hda
Juniper vMX-VCP	vmxvcp-	hda, hdb, hdc
Juniper vMX-VFP	vmxvfp-	hda
Cisco VNAM	vnam-	hda
Juniper vQFX-PFE	vqfxpfe-	hda
Juniper vQFX-RE	vqfxre-	hda
vSRX 12.1 Juniper FW/router	vsrx-	virtioa
vSRX v15.x Juniper FW/router	vsrxng-	virtioa
Cisco WAAS	vwaas-	virtioa,virtiob,virtioc
Cisco vWLC WiFi controller	vwlc-	megasasa
VYOS	vyos-	virtioa
Windows Hosts (Not Server Editions)	win-	hda or virtioa(using driver)
Windows Server Editions	winserver-	hda or virtioa(using driver)
Cisco XRv router	xrv-	hda
Cisco XRv 9000 router	xrv9k-	virtioa

以目录名 “asa-9.1.5-16” 为例，第一个“-”之前的部分表示这是一台 “asa” 模拟器（根据前缀进行分类），之后的部分为人为备注。创建设备时看到的镜像名同这个目录名。目录下的 “hda.qcow2” 为官方或者社区维护 QEMU 镜像时使用的虚拟硬盘名称。

使用虚拟设备时的默认密码可以查询这份文件：EVE-NG-Pro Qemu Images List.pdf

https://hqyman.cn/zb_users/upload/2022/11/202211301669799198686979.pdf

思科的 n9kv、csr1000v、xrv、xrv9k、asav 等虚拟化产品，建议直接到思科官网下载。

• 部署思科官方的 ASAv 镜像

以官网下载的 9.12.3-2 版本为例，建立 asav- 开头的文件夹，例如 “asav-9.12.3-2”，然后将镜像上传到该目录，并修改名称为 virtioa.qcow2。默认情况下，设备只有 vnc console，而没有telnet console，导致无法启动。

''' 使用镜像管理工具 guestfish '''cd /opt/unetlab/addons/qemu/asav-9.12.3-2guestfish -a virtioa.qcow2
...
><fs> run
...
$<2>\ 100% [############################ 耐心等待刷完 ##############################] 00:00...
><fs> mount /dev/sda2 /    <<< 把分区挂接在本地，可以对镜像文件进行增删改（touch/rm/edit）
><fs> touch /use_ttyS0
><fs> umount /
><fs> exit

• 部署思科官方的 xrv9k、csr1000vng 镜像

较新的版本的 xrv9k、csr1000v 等镜像会遇到和 asav 类似的问题，以 "fullk9-6.4.1" 版本为例：

cd /opt/unetlab/addons/qemu/xrv9k-fullk9-6.4.1
guestfish -a virtioa.qcow2
...
><fs> run
...
><fs> list-filesystems    <<< 查看镜像中的文件系统，找到挂载点
/dev/sda1: ext4
/dev/sda2: unknown
/dev/app_vol_grp/app_lv0: ext4
/dev/panini_vol_grp/calvados_data_lv0: unknown
/dev/panini_vol_grp/calvados_lv0: unknown
/dev/panini_vol_grp/host_data_config_lv0: ext4
/dev/panini_vol_grp/host_data_log_lv0: ext4
/dev/panini_vol_grp/host_data_scratch_lv0: ext4
/dev/panini_vol_grp/host_lv0: ext4
/dev/panini_vol_grp/ssd_disk1_calvados_1: ext4
/dev/panini_vol_grp/ssd_disk1_calvados_swtam_1: ext4
/dev/panini_vol_grp/ssd_disk1_xr_1: ext4
><fs>
><fs> mount /dev/sda1 /
><fs> touch /use_ttyS0
><fs> umount /
><fs> exit

• 添加 vios 镜像

... 待整理 ... 停止更新了，不折腾了

---

添加 IOL 镜像

IOL 镜像需要上传到/opt/unetlab/addons/iol/bin目录下，同时需要运行 iour.py 计算License，输出到iourc文件。

python3 CiscoIOUKeygen.py  | grep -A 1 "license" > iourc

---

添加 Dynamics 镜像

Dynamics 镜像需要上传到/opt/unetlab/addons/dynamips目录下，最后修复权限即可。
