最近公司项目在搞modbus协议，本人想在linux环境中搭建串口开发环境，由于要实现主从的通信，开发环境最好是可以在一个虚拟机下实现两个虚拟串口的对联，一个模拟上位机主机，一个模拟下位机从站通信。经网上收集资源，特将配置方法及步骤和相关资源记录如下：
这个方法在同一台电脑上使用两个vmare机虚拟linux，（在同一个vmare机上也可以建立两个串口对联，见文章末尾），建立一对虚拟串口，并虚拟串口联通，搭建出两机的串口通讯通路。适用于在没有串口硬件设备的情况下，调试串口通讯程序。
(1) 确保安装了linux的vmare虚拟机的串口没被其他的程序占用。 具体在fedora linux 6.0里面，串口可能被xen服务占用。最简单的解除方法是，在fedora 启动菜单里面有两项，第一项是默认启动xen，第二项默认关闭xen，选择从第二项启动linux即可。若系统没有提供这个选项。则首先确认xen服务在工作，再找其他办法关闭xen服务，网上可以搜到。
(2) 分别在两台虚拟机上，添加串口设备，并设置。 编辑第一台虚拟机，添加一个Serial Port，选择use named pipe，然后输入管道名称： //./pipe/com_1，然后下面选择this end is the server.和the other end is an application，把Yield CPU on poll勾上就可以了。 第二台虚拟机同上，尤其管道名称要一样，下面选择this end is the client.其他一样。
（3） 安装设置Named Pipe TCP Proxy 打开Named Pipe TCP Proxy，选择Edit→New，然后设置好named pipe名称和端口号 pipe设置为: //./pipe/com_1（和vmare中名称一样） port设置为:2001（随机） , 其它默认。
Named Pipe TCP Proxy 是windows 下的一个小工具，可以实现可以将vmware 的串口重定向到tcp端口 下载地址
启动界面如下
（4）开一个cmd窗口，输入telnet 127.0.0.1 2001，如果提示attaching console,wait ... 就表示ok了，这个窗口不要关。这个步骤完成两个虚拟串口的虚拟连接。
以上就完成了所有设置，下面来测试虚拟串口是否能正常工作：
在第一台虚拟机的命令行下输入：cat /dev/ttyS0
在第二台虚拟机的命令行下输入：echo 1234 >/dev/ttyS0 如果第一台虚拟机的命令行下打印出1234，则说明虚拟串口通讯成功。否则重点检查步骤（1），看是否还有其他因素导致连接不通。
另外，以上通路也可以在一台vmare linux上建立，只需要在一台vmare上添加两个串口，设置方法同（2），经过步骤（4）之后，虚拟连接了ttyS0和ttyS1。测试方法如下： 在一个命令行终端下输入：cat /dev/ttyS0 在另一个命令行终端下输入：echo 1234>/dev/ttyS1 如果第一个命令行终端下打印出1234，则说明通讯成功。
现在将一台vm虚拟机中实现两个串口对连的步骤记录如下：
（1）虚拟机建立两个虚拟串口

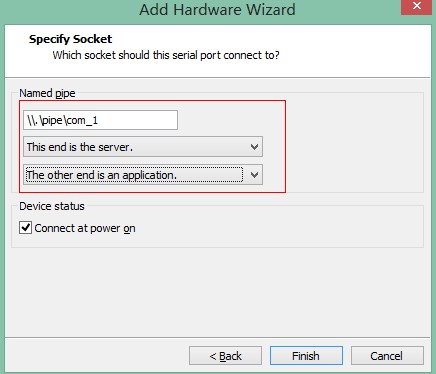

在关机状态下，点击“Edit virtual machine settings” add->serial port->next->named pipe
再添加一个，选择是客户端，对端是应用，确保和上边同名
完成，配置如下：
虚拟机开机

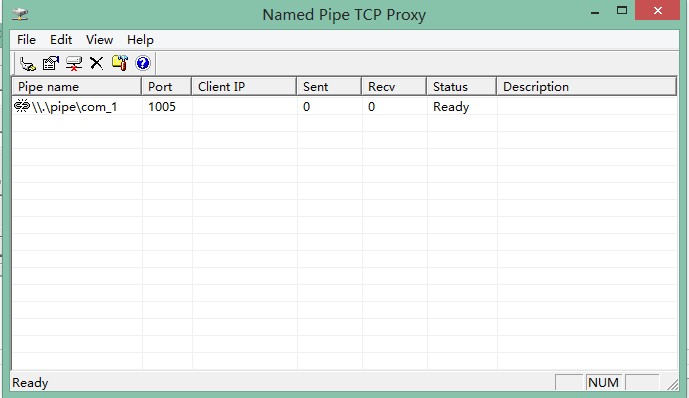

（2）设置named pipe tcp proxy edit->new ,name \\.\pipe\com_1 port 1005 点击add
（3）设置映射，在windows CMD :telnet 127.0.0.1 1005
win7 win8默认情况下，没有开启telnet 服务，需要安装

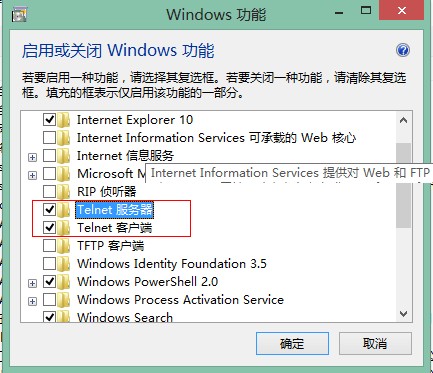

安装步骤：控制面板，程序和功能- >启动或关闭windows功能。将telnet客户和服务勾选。

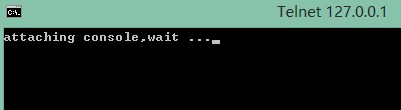

telnet 127.0.0.1 1005 显示 attaching console,wait ...

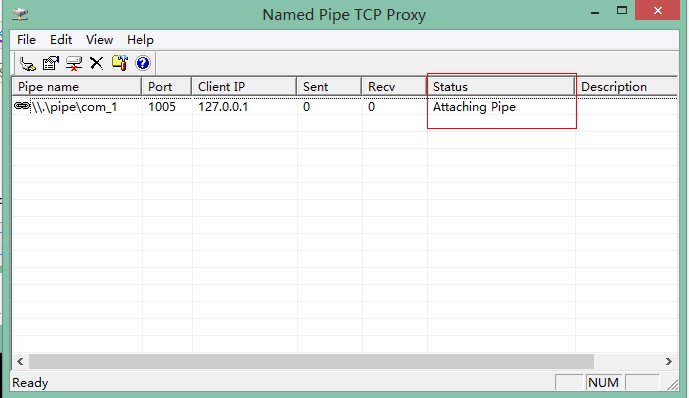

同时 named pipe tcp proxy 状态变成Attaching pipe
（4）测试
虚拟机linux 下打开两个终端
1个输入 cat /dev/ttyS1
第2个输入信息,回车
如果在第一个命令行中显示则成功
注意的问题：在调试过程中，named pipe tcp proxy cmd 不要关闭
