1.创建集群，把所有esxi主机加⼊集群；

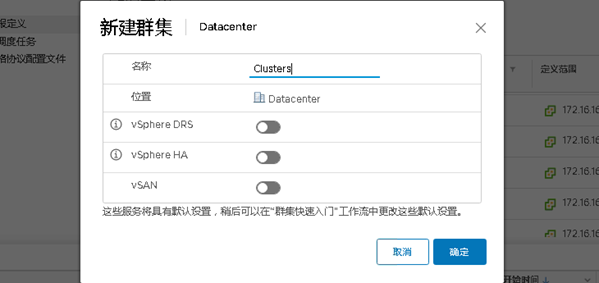

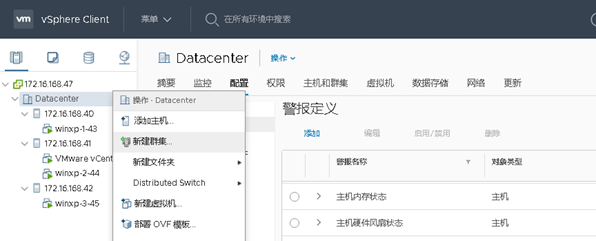

新建集群，名称填写“Clusters”

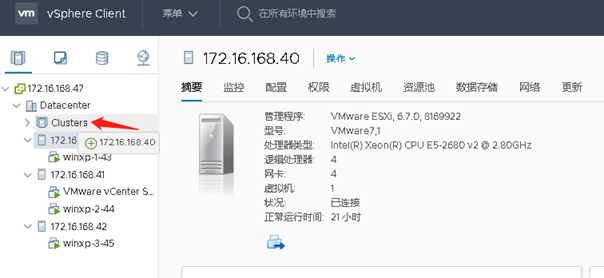

把esxi主机拖进去集群即可。

验证：

 2.esxi-1单独退出集群；

（模拟esxi-1需要关机维护，需要退出当前集群）

esxi进⼊维护模式时，需要将vm迁移出当前esxi主机上或vm关机，这⾥我们把winxp-1迁移去esxi-2主机上（过程略）

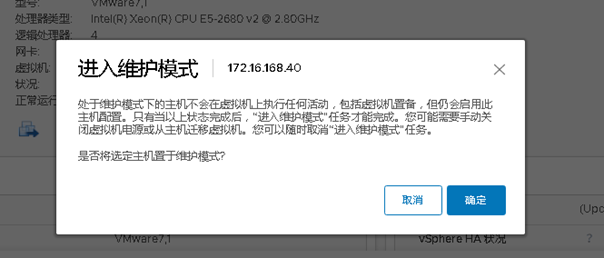

指向esxi-1，右键“维护模式”-“进⼊维护模式”

提⽰是否继续，默认是下⼀步；

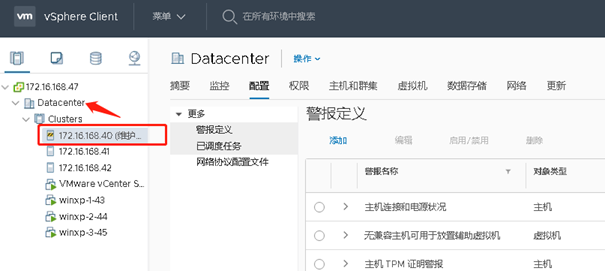

进⼊维护模式后，拖出⾄集群即可

验证：

3.开启DRS；

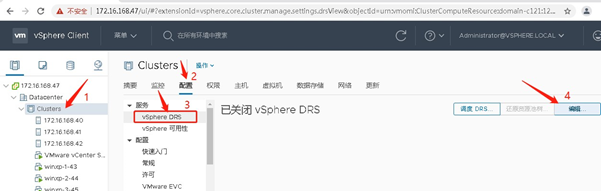

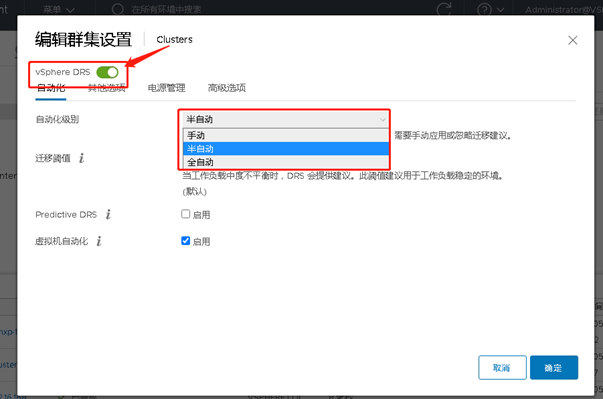

点击集群-配置-vSphere DRS“编辑”

打开DRS功能，然后“⾃动化级别”项可以选择“全⾃动”、“半⾃动”、“⼿动”。⼀般⽣产环境都是选择“全⾃动”。这⾥实验我们选择“半⾃动”，最后确认。

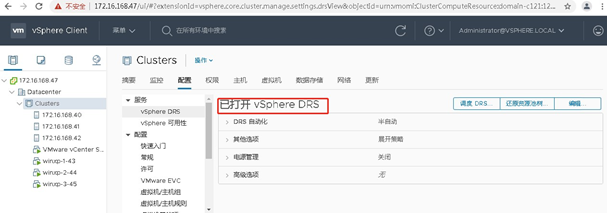

验证：

 4.winxp-1开机时始终在esxi-1运⾏；

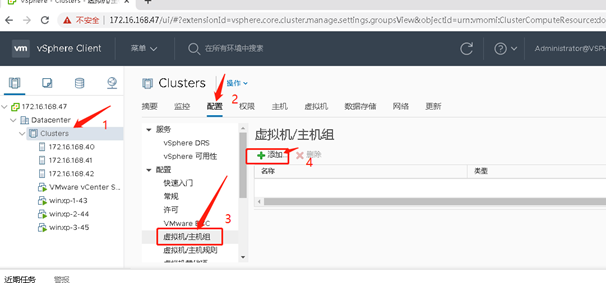

先把所有vm及esxi添加虚拟机及主机组：（这⾥以⼀台vm实例，其他vm及esxi⼀样操作）

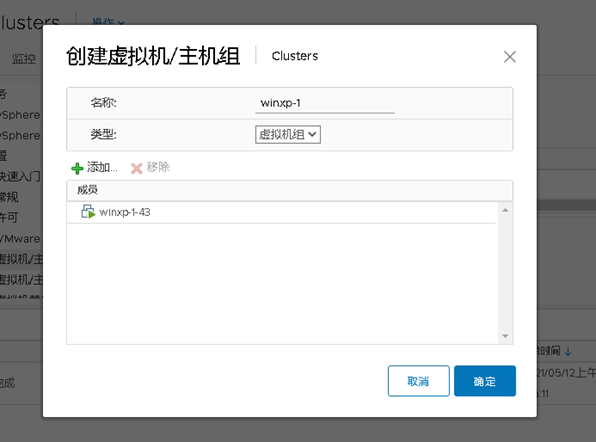

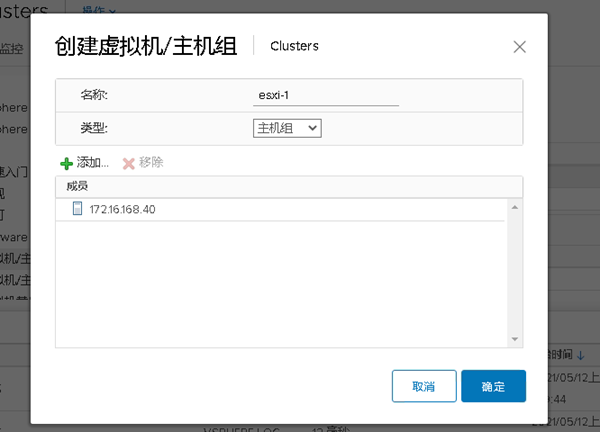

填写“名称”，类型对应选择“虚拟机组”或“主机组”，然后下⾯点击“添加”，选择对应vm 或esxi

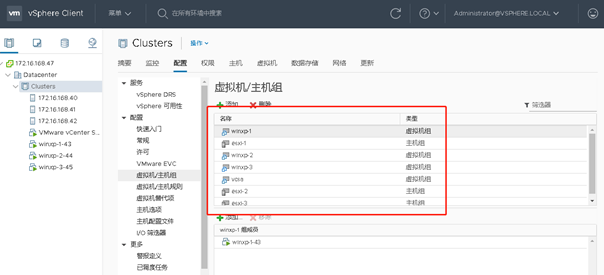

添加完如下：

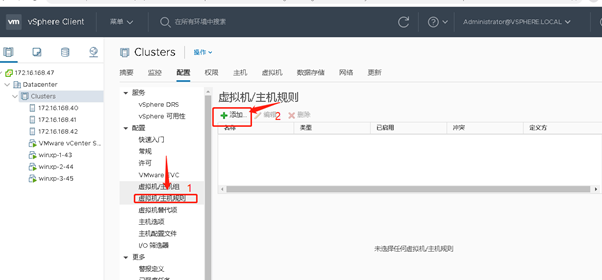

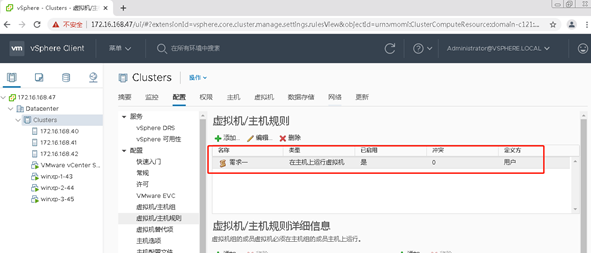

添加主机/虚拟机规则：

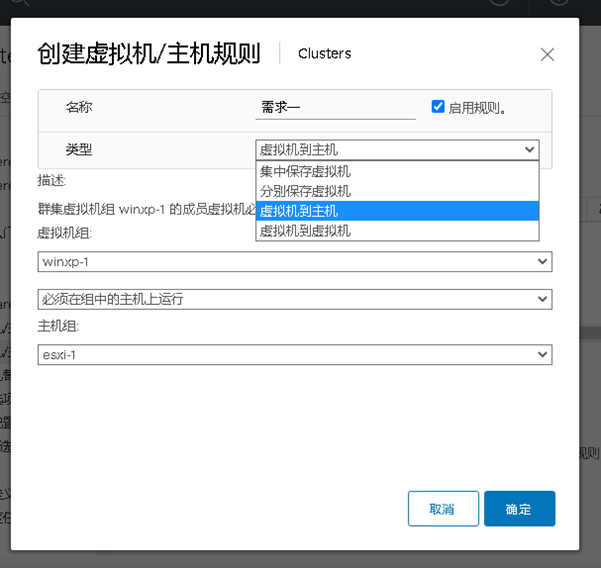

填写名称“需求⼀”；

类型选择“虚拟机到主机" 虚拟机组选择“winxp-1”

规则默认选择“必须在XXXXXXX” 主机组选择“esxi-1”

最后确认即可。

验证：

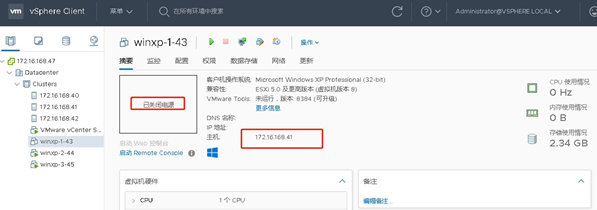

我们先把winxp-1关机，并迁移到esxi-2上：（过程省略）

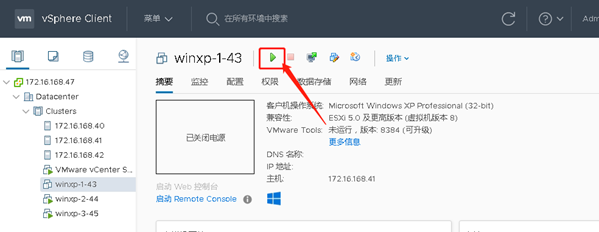

这⾥我们打开winxp-1的电源，看是否⾃动迁移到esxi-1上；

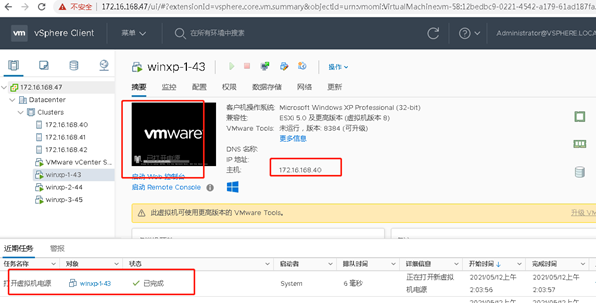

可以看到，开机便迁移到esxi-1上；

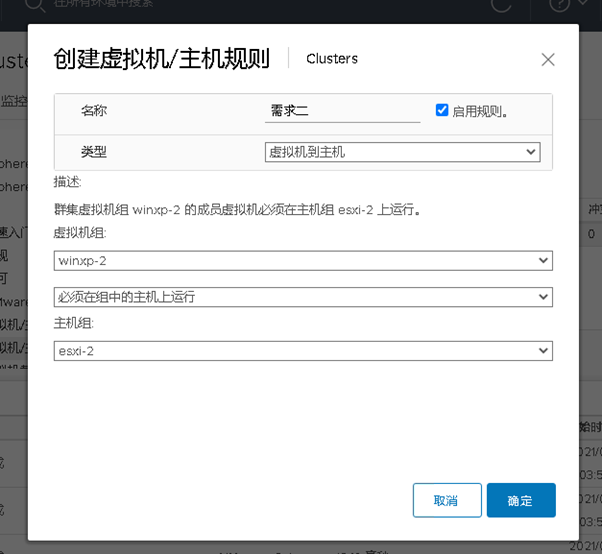

 5.winxp-2始终在esxi-2上；

要求运⾏时始终在esxi-2上，⽅法与上⾯⼀直，忽略。

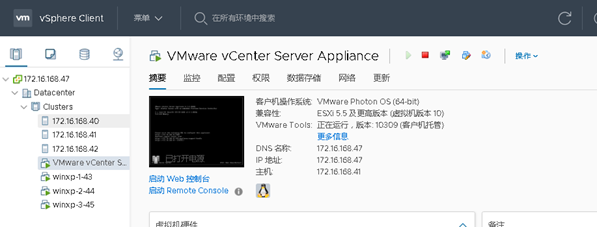

 6.vc不受DRS控制；（虚拟机替代项）

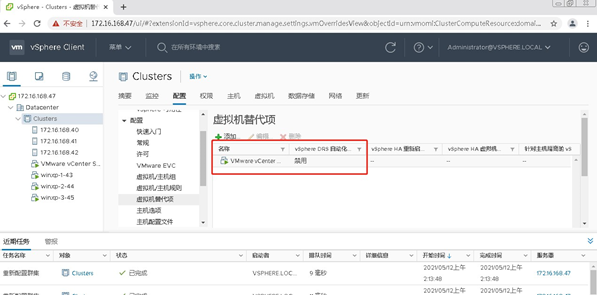

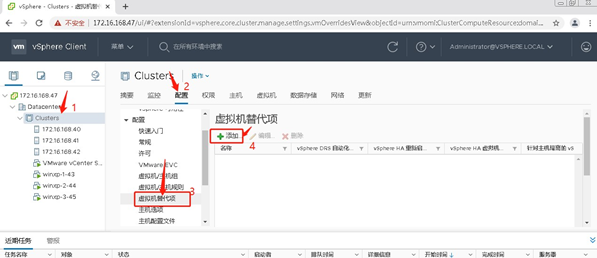

点击集群-“配置”-“虚拟机替代项”-“添加”

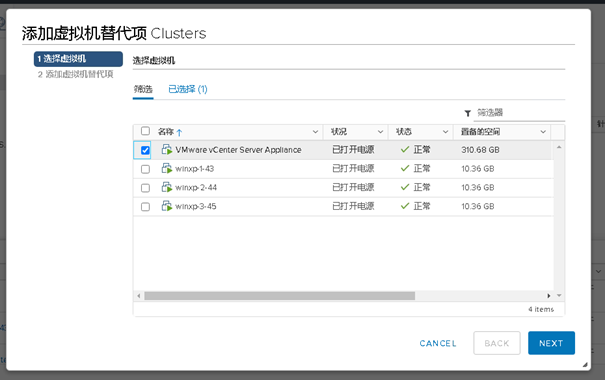

勾选VC，下⼀步

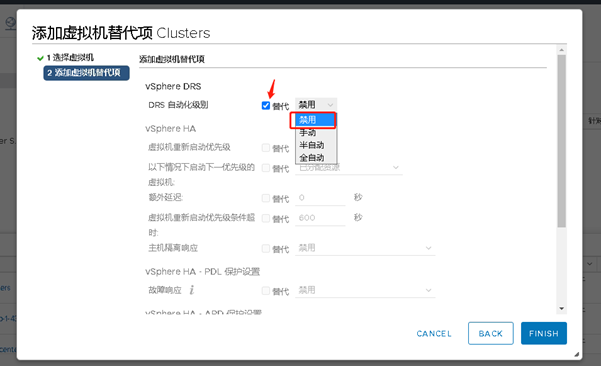

勾选“替代”后，选择“禁⽤”，最后完成。

验证：

（做之前需要把DRS的虚拟机/主机规则中“需求⼀”提前删除）

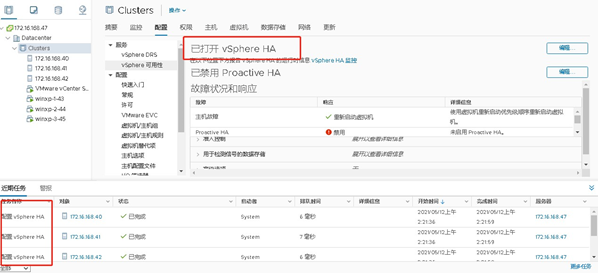

点击集群-“配置”-“VSphere可⽤性”-“编辑”

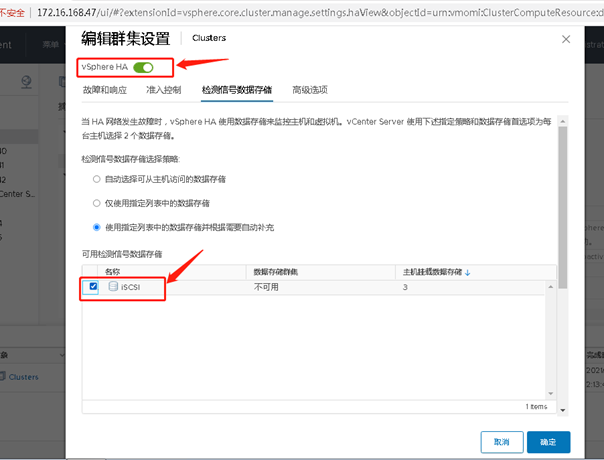

勾选“VSphere HA”，并在“检测信号数据存储”⼦⻚上选择共享存储"ISCSI”，最后确认。

验证：

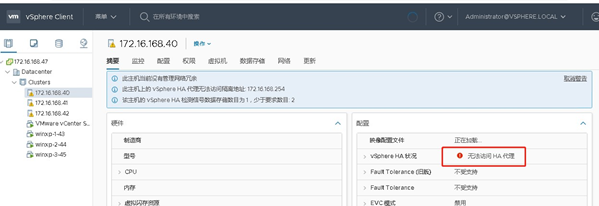

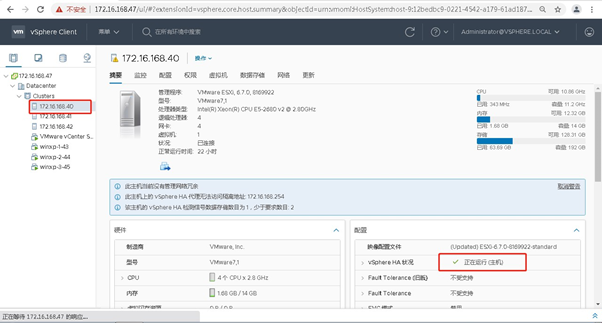

esxi-1选举为master；

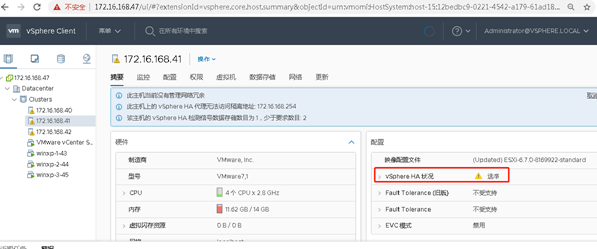

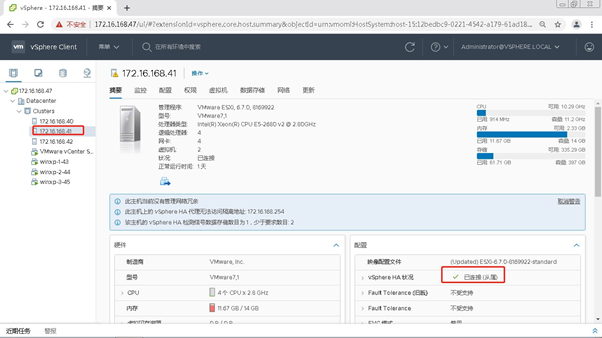

esxi-2和3为slave；

8.关闭esxi-1主机电源模拟故障，观察winxp-1；

当关闭esxi-1后：

winxp-1将⽴刻关机迁移到其他esxi主机上，并重启系统。重启期间会中断业务；

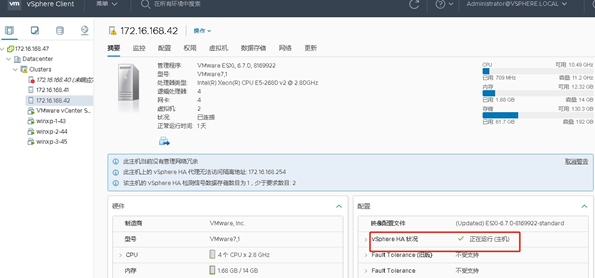

vc识别到处于master的esxi-1离线，esxi-2和3将重新选举master及slave关系；

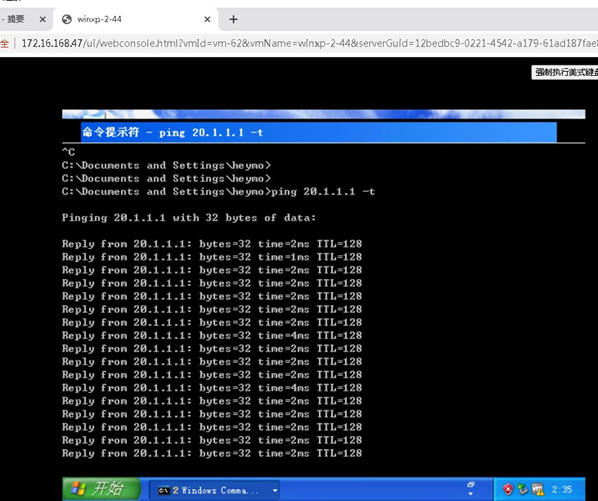

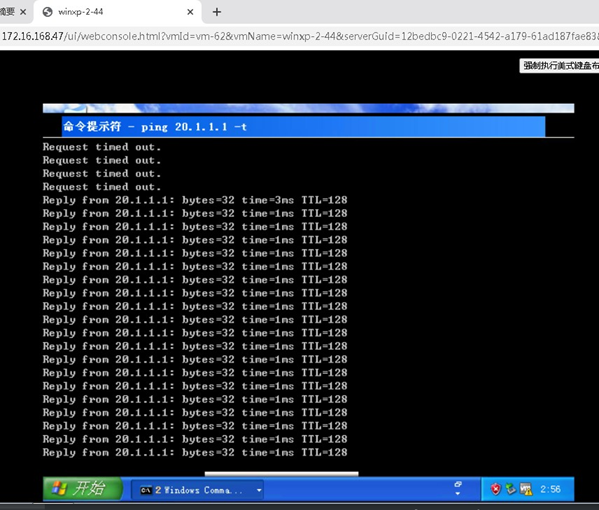

 winxp-2上⻓ping winxp-1观察；

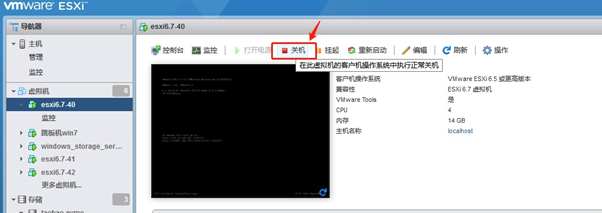

来到⺟esxi的⻚⾯上，关闭esxi-1电源；

esxi-1⼼跳⽆响应，esxi-2和3⽴刻开始选举；

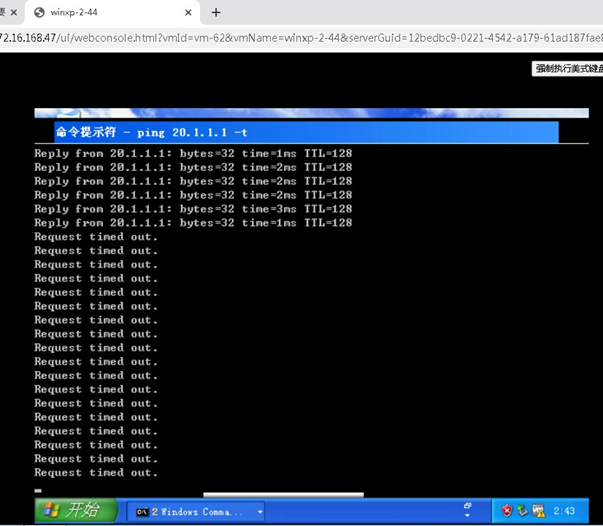

这时winxp-1也ping不通了；

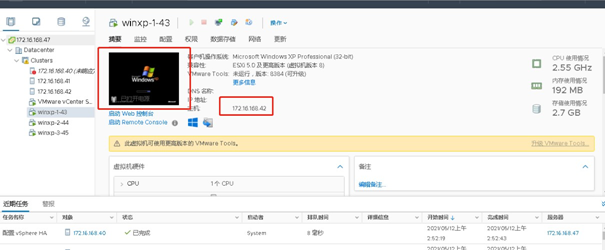

winxp-1成功重启后，恢复ping测正常；
