如何让拥有双网口的Linux设备实现数据包转发？

本文主要讲解如何，解决基于3568实现双网口互通问题。

一、组网

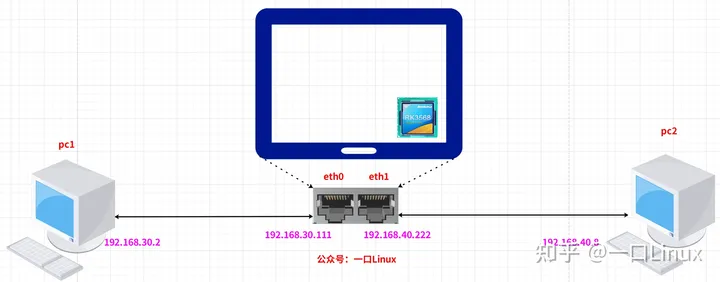

如下图所示：

rk3568自带2个千兆以太口，对应网卡名称为：eth0、eth1
pc1和pc2分别连接这2个网口
pc1与eth0连接，网段：192.168.30.0
pc2与eth1连接，网段：192.168.40.0

目标：

实现pc1与pc2互通。

组网也可以简化为：

                               3568
      pc1 <--------------[eth0======eth1]--------------->pc2
192.168.30.2     192.168.30.111     192.168.40.222   192.168.40.8

二、完整配置

下面我们首先说明各个设备完整配置

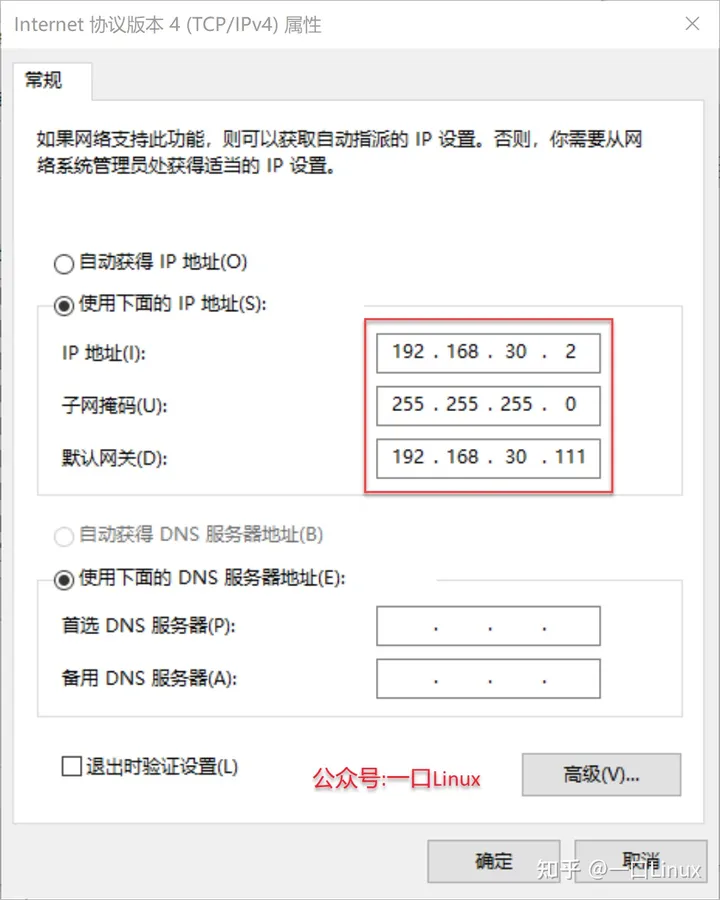

1. pc1

默认网关含义：

协议栈根据数据包的目的ip查找路由表，
如果没有匹配的路由条目则发送给网关，
网关通常是当前设备的网卡直连(或者通过交换机、路由器连接)的局域网内的某个网卡
掩码通常是255.255.255.0

根据组网图，pc1的网卡连接的是rk3568的eth0:192.168.30.111

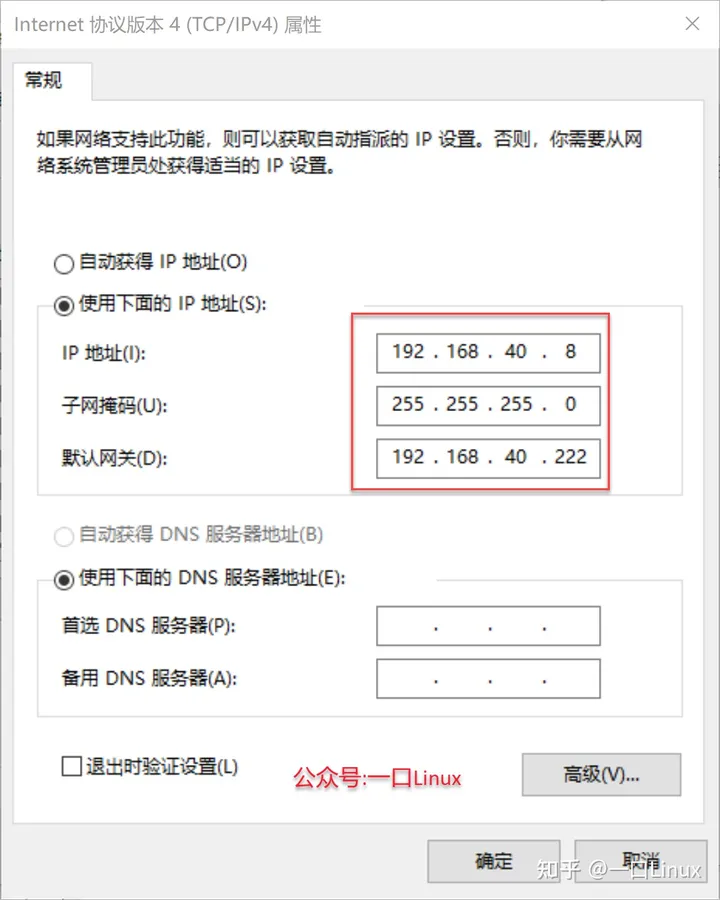

2. pc2

配置含义同pc1

3. rk3568上配置

配置网口对应的IP地址

ifconfig eth0 192.168.30.111
ifconfig eth1 192.168.40.222

使能转发默认设备是不转发数据包的，需要使能该功能

echo 1 > /proc/sys/net/ipv4/ip_forward
或者
sysctl -w net.ipv4.ip_forward=1

增加策略路由表main，目的是转发数据的时候，查找表main 的路由策略

ip rule add from all lookup main pref 9000

该表为main，

“ 没指明路由表的所有路由放在该表。
”

删除默认的iptables规则系统出厂会有默认的iptables规则，必须删除，否则数据转发会受影响。

iptables -F   @删除所有的iptables规则

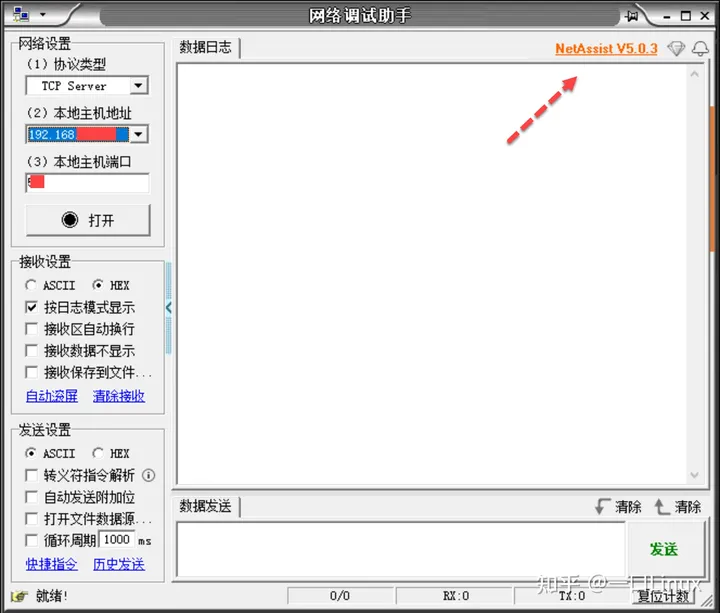

测试上述配置全部配置完，pc1和pc2就可以互相ping通了。如果要测试通信功能，可以使用网络调试助手，软件截图参考下图。

三、补充调试工具

调试该功能，还需要配合下面几条指令

1. ip rule查看路由表

传统路由：在Android4.4之前是使用的传统路由，即只使用了一张路由表。
策略路由：从Android5.0之后开始可以支持多网络，即在同一时间下，Android允许多网络类型连接，每个网络有自己的一套DNS、网关、路由表等。这使得功能更强大，使用更灵活，它使网络管理员不仅能够根据目的地址而且能够根据报文大小，应用或IP源地址等属性来选择转发路径。一般的路由以目的地址作为识别与区分的标识。

系统最多可支持255张路由表：系统默认是有维护4张路由表的，可以自定义1~252张路由表。

id	表	说明
0	系统保留表
253	default table	没特别指定的默认路由都放在该表。该路由表是一个空的路由表，正常情况下保持该路由表为空即可
254	main table	没指明路由表的所有路由放在该表。如果添加路由时没有指定该路由所属的路由表，则这条路由会被添加到main路由表中。配置好网卡的网络设置系统就会自动生成main路由表。
255	local table	保存本地接口地址，广播地址、NAT地址。由系统维护，用户不得更改

下面是查看策略路由表

rk3568_r:/ # ip rule
0:      from all lookup local
9000:   from all lookup main       【此处是我们上一节手动添加的表，很关键】
10000:  from all fwmark 0xc0000/0xd0000 lookup legacy_system
10500:  from all iif lo oif dummy0 uidrange 0-0 lookup dummy0
10500:  from all iif lo oif eth0 uidrange 0-0 lookup eth0
13000:  from all fwmark 0x10063/0x1ffff iif lo lookup local_network
13000:  from all fwmark 0x10066/0x1ffff iif lo lookup eth0
14000:  from all iif lo oif dummy0 lookup dummy0
14000:  from all iif lo oif eth0 lookup eth0
15000:  from all fwmark 0x0/0x10000 lookup legacy_system
16000:  from all fwmark 0x0/0x10000 lookup legacy_network
17000:  from all fwmark 0x0/0x10000 lookup local_network
19000:  from all fwmark 0x66/0x1ffff iif lo lookup eth0
22000:  from all fwmark 0x0/0xffff iif lo lookup eth0
23000:  from all fwmark 0x0/0xffff uidrange 0-0 lookup main
32000:  from all unreachable

2. ip route配置路由表

该命令用于配置路由器静态路由的命令。

本文只举例如何查看路由表，查看默认路由表：

rk3568_r:/ # ip route
192.168.30.0/24 dev eth0 proto kernel scope link src 192.168.30.111
192.168.40.0/24 dev eth1 proto kernel scope link src 192.168.40.222

也通过table名字显示路由，查找main表：

rk3568_r:/ # ip route show table main
ip route show table main
192.168.30.0/24 dev eth0 proto kernel scope link src 192.168.30.111
192.168.40.0/24 dev eth1 proto kernel scope link src 192.168.40.222

3. iptables

IPTABLES 是Linux 内核集成的 IP 信息包过滤系统。功能非常强大。

要查看所有iptables规则可以使用下面命令

rk3568_r:/ # iptables -L
iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain bw_FORWARD (0 references)
target     prot opt source               destination

Chain bw_INPUT (0 references)
target     prot opt source               destination
………………
