华为 IPSEC VPN配置实例(适合一对多)

###华为 VPN之IPsec(适合一对多)

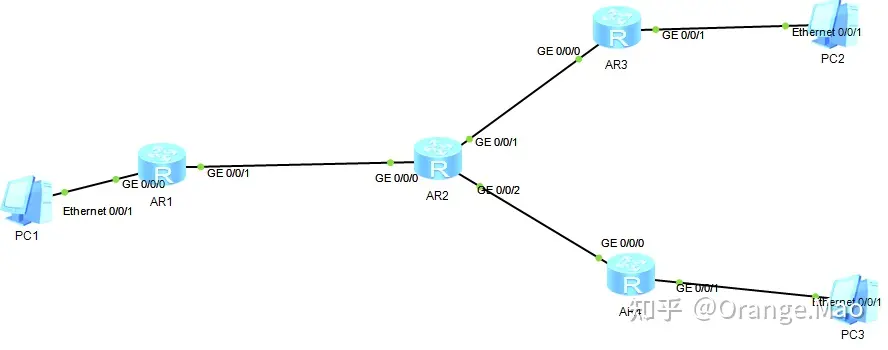

现在自己能做一点对多点了给大家发一下自己写的配置以及拓扑图。大体过程：PC1 ：192.168网段，PC2 ：167网段，PC3 ：166网段；三个都是配置接口DHCP自动获取；路由器AR2配置三个端口地址：10段；12段；13段。

1、创建ACL

[AR1]acl number 3000

[AR1-acl-adv-3000]rule 5 permit ip source 192.168.10.0 0.0.0.255 destination 192.167.10.0 0.0.0.255 // 匹配需要走VPN的流量

[AR1]acl number 3001

[AR1-acl-adv-3001]rule 5 permit ip source 192.168.10.0 0.0.0.255 destination 192.166.10.0 0.0.0.255 // 匹配需要走VPN的流量

[AR1]acl number 3002

[AR1-acl-adv-3002]rule 5 deny ip source 192.168.10.0 0.0.0.255 destination 192.166.10.0 0.0.0.255

[AR1-acl-adv-3002]rule 10 deny ip source 192.168.10.0 0.0.0.255 destination 192.167.10.0 0.0.0.255

[AR1-acl-adv-3002]rule 15 deny ip source 192.168.10.0 0.0.0.255

2、创建IPsec安全提议

[AR1]ipsec proposal 1 // 创建安全提议1（V5平台默认des加密）。与ipsec transform-set命令等效注意默认不加密（V7平台）

[AR1-ipsec-proposal-1]encapsulation-mode tunnel （可略）使用隧道模式，会加上新ip头部，新头部就是两个站点的出口公网地址

[AR1-ipsec-proposal-1]transform esp （可略）封装模式使用esp，因为有加密需求，所以用esp而不是ah

[AR1-ipsec-proposal-1]esp encryption-algorithm aes-256 （可略）加密算法用aes-256

[AR1-ipsec-proposal-1]esp authentication-algorithm sha2-256 （可略）完整性验证算法用sha2-256

[AR1-ipsec-proposal-1]q // 直接退出，用默认设置即可

[AR1]dis ipsec proposal // 可以查看默认设置

3、配置ike（互联网密钥交换协议）

[AR1]ike proposal 1 创建ike提议，编号为1

[AR1-ike-proposal-1]authentication-method pre-share （可略）使用预共享密钥的方式进行身份验证

[AR1-ike-proposal-1]dh group1 （可略）协商密钥的过程，用dh

4、配置对等体

[AR1]ike peer toR3 v1 创建一个对等体，名字为toR3，使用ike

[AR1-ike-peer-toR3]exchange-mode main （可略）使用主模式（main）建立ipsec

[AR1-ike-peer-toR3]pre-shared-key simple maofanghua 预共享密钥，两边一致

[AR1-ike-peer-toR3]ike-proposal 1 调用前面配好的密钥协商方法

[AR1-ike-peer-toR3]remote-address 12.0.0.1 对等体的ip地址，也就是要和这个设备建立ipsec连接

[AR1-ike-peer-toR3]local-address x.x.x.x （可略）本地IP地址

[AR1]ike peer toR4 v1

[AR1-ike-peer-toR4]pre-shared-key simple maofanghua

[AR1-ike-peer-toR4]ike-proposal 1

[AR1-ike-peer-toR4]remote-address 13.0.0.1

——————————————————————————————————————————————————

一个对方固定IP本地动态外网IP，使用IP连接

ike peer A_B

undo version 2

exchange-mode aggressive

pre-shared-key cipher 123456

ike-proposal 3

local-id-type fqdn

remote-id B

local-id A

dpd type periodic

remote-address A_IP

rsa encryption-padding oaep

rsa signature-padding pss

ikev2 authentication sign-hash sha2-256

一个对方固定IP本地动态内网IP，使用FQDN连接 //跟H3C互联隧道成功，但是无法通信

ike peer A_C

undo version 2

exchange-mode aggressive

pre-shared-key cipher 123456

ike-proposal 3

local-id-type fqdn

remote-id-type fqdn

remote-id B

local-id A

dpd type periodic

remote-address B_IP

rsa encryption-padding oaep

rsa signature-padding pss

ikev2 authentication sign-hash sha2-256

——————————————————————————————————————————————————

5、创建ipsec策略

[AR1]ipsec policy vpn 10 isakmp 创建一个ipsec策略，名称是vpn，编号是10

[AR1-ipsec-policy-isakmp-vpn-10]security acl 3000 前面定义的ACL

[AR1-ipsec-policy-isakmp-vpn-10]ike-peer toR3 前面定义好的ipsec对等体

[AR1-ipsec-policy-isakmp-vpn-10]proposal 1 前面定义好的安全提议

[AR1]ipsec policy vpn 11 isakmp

[AR1-ipsec-policy-isakmp-vpn-11]security acl 3001

[AR1-ipsec-policy-isakmp-vpn-11]ike-peer toR4

[AR1-ipsec-policy-isakmp-vpn-11]proposal 1

6、出接口调用

[AR1]interface GigabitEthernet0/0/0

[AR1-GigabitEthernet0/0/0]ip address 192.168.10.254 255.255.255.0

[AR1]interface GigabitEthernet0/0/1

[AR1-GigabitEthernet0/0/1]ip address 10.0.0.1 255.255.255.0

[AR1-GigabitEthernet0/0/1]ipsec policy vpn

[AR1-GigabitEthernet0/0/1]nat outbound 3002

最后，其它路由器参照上述进行配置。结果在192.168.10.x与192.167.10.x与192.166.10.x终端电脑可以相互ping通。但在10与12与13路由上ping192.168.10.x或192.167.10.x或192.166.10.x是不通的，因为ACL没有放行10/12/13的IP。
