配置命令：

Device-RTD:

#

sysname RTD

#

ip vpn-instance vpn1 //创建VPN实例

route-distinguisher 1:1 //赋予RD值，RD是本地PE路由器上VPN的唯一标识

#

address-family ipv4 //创建RIB IPv4地址族，并进入RIB IPv4地址族视图

vpn-target 2:2 import-extcommunity //配置入方向的RT值

vpn-target 2:2 export-extcommunity //配置出方向的RT值

#

address-family evpn //进入IPV4 EVPN视图

vpn-target 1:1 import-extcommunity //配置入方向的RT值

vpn-target 1:1 export-extcommunity //配置出方向的RT值

#

vxlan tunnel mac-learning disable //命令用来关闭远端MAC地址自动学习功能，

#

ospf 1 //配置OSPF路由

area 0.0.0.0

#

l2vpn enable //全局开启l2vpn能力

vxlan tunnel arp-learning disable //命令用来关闭远端ARP自动学习功能

#

vsi vpna //VXLAN与VSI绑定

gateway vsi-interface 1

vxlan 10

evpn encapsulation vxlan

route-distinguisher auto

vpn-target auto export-extcommunity

vpn-target auto import-extcommunity

#

interface LoopBack0

ip address 4.4.4.4 255.255.255.255

ospf 1 area 0.0.0.0

#

interface GigabitEthernet0/0

ip address 11.1.1.1 255.255.255.252

ospf 1 area 0.0.0.0

#

interface GigabitEthernet0/1

ip address 12.1.1.1 255.255.255.252

ospf 1 area 0.0.0.0

#

interface GigabitEthernet0/2

ip address 13.1.1.1 255.255.255.252

ospf 1 area 0.0.0.0

#

interface Vsi-interface1 //创建VSI接口并绑定VPN实例

ip binding vpn-instance vpn1

ip address 10.1.1.1 255.255.255.0

mac-address 0001-0001-0001

distributed-gateway local //命令用来配置VSI虚接口为分布式网关接口。在分布式VXLAN IP网关组网中，多个网关上同一VXLAN的VSI虚接口需要配置相同的IP地址。为了避免IP地址冲突，需要在VSI虚接口上执行本命令，以防止VSI虚接口上报地址冲突，导致VSI虚接口不可用。

#

interface Vsi-interface2

ip binding vpn-instance vpn1

l3-vni 1000 //配置L3VPN的VXLAN ID，分布式网关组网中，需要在网关上配置L3VNI。在网关之间通过VXLAN隧道转发流量时，属于同一租户的流量通过L3VNI来标识。

#

bgp 200

group evpn internal

peer evpn connect-interface LoopBack0

peer 1.1.1.1 group evpn

peer 2.2.2.2 group evpn

peer 3.3.3.3 group evpn

#

address-family l2vpn evpn

undo policy vpn-target

peer evpn enable

peer evpn reflect-client

#

Device-RTA:

#

sysname RTA

#

vxlan tunnel mac-learning disable

#

ospf 1

area 0.0.0.0

#

l2vpn enable

#

vsi vpna

arp suppression enable

vxlan 10

evpn encapsulation vxlan

route-distinguisher auto

vpn-target auto export-extcommunity

vpn-target auto import-extcommunity

#

vsi vpnb

arp suppression enable

vxlan 20

evpn encapsulation vxlan

route-distinguisher auto

vpn-target auto export-extcommunity

vpn-target auto import-extcommunity

#

interface LoopBack0

ip address 1.1.1.1 255.255.255.255

ospf 1 area 0.0.0.0

#

interface GigabitEthernet0/0

ip address 11.1.1.2 255.255.255.252

ospf 1 area 0.0.0.0

#

bgp 200

peer 4.4.4.4 as-number 200

peer 4.4.4.4 connect-interface LoopBack0

#

address-family l2vpn evpn

peer 4.4.4.4 enable

#

Device-RTB:

#

sysname RTB

#

vxlan tunnel mac-learning disable

#

ospf 1

area 0.0.0.0

#

l2vpn enable

#

vsi vpna

arp suppression enable

vxlan 10

evpn encapsulation vxlan

route-distinguisher auto

vpn-target auto export-extcommunity

vpn-target auto import-extcommunity

#

vsi vpnb

arp suppression enable

vxlan 20

evpn encapsulation vxlan

route-distinguisher auto

vpn-target auto export-extcommunity

vpn-target auto import-extcommunity

#

interface LoopBack0

ip address 2.2.2.2 255.255.255.255

ospf 1 area 0.0.0.0

#

interface GigabitEthernet0/0

ip address 12.1.1.2 255.255.255.252

ospf 1 area 0.0.0.0

#

interface GigabitEthernet0/1

xconnect vsi vpna //将三层接口与VSI关联后，从该接口接收到的报文，将通过查找关联VSI的MAC地址表进行转发。

#

interface GigabitEthernet0/2

xconnect vsi vpnb

#

bgp 200

peer 4.4.4.4 as-number 200

peer 4.4.4.4 connect-interface LoopBack0

#

address-family l2vpn evpn

peer 4.4.4.4 enable

#

Device-RTC:

#

sysname RTC

#

vxlan tunnel mac-learning disable

#

ospf 1

default-route-advertise always //总是通告默认路由

area 0.0.0.0

l2vpn enable

#

vsi vpna

gateway vsi-interface 1

vxlan 10

evpn encapsulation vxlan

route-distinguisher auto

vpn-target auto export-extcommunity

vpn-target auto import-extcommunity

#

vsi vpnb

gateway vsi-interface 2

vxlan 20

evpn encapsulation vxlan

route-distinguisher auto

vpn-target auto export-extcommunity

vpn-target auto import-extcommunity

#

interface LoopBack0

ip address 3.3.3.3 255.255.255.255

ospf 1 area 0.0.0.0

#

interface LoopBack1

ip address 20.1.1.1 255.255.255.255

#

interface GigabitEthernet0/0

ip address 13.1.1.2 255.255.255.252

ospf 1 area 0.0.0.0

#

interface Vsi-interface1

ip address 10.1.1.1 255.255.255.0

#

interface Vsi-interface2

ip address 10.1.2.1 255.255.255.0

#

bgp 200

peer 4.4.4.4 as-number 200

peer 4.4.4.4 connect-interface LoopBack0

#

address-family l2vpn evpn

peer 4.4.4.4 enable

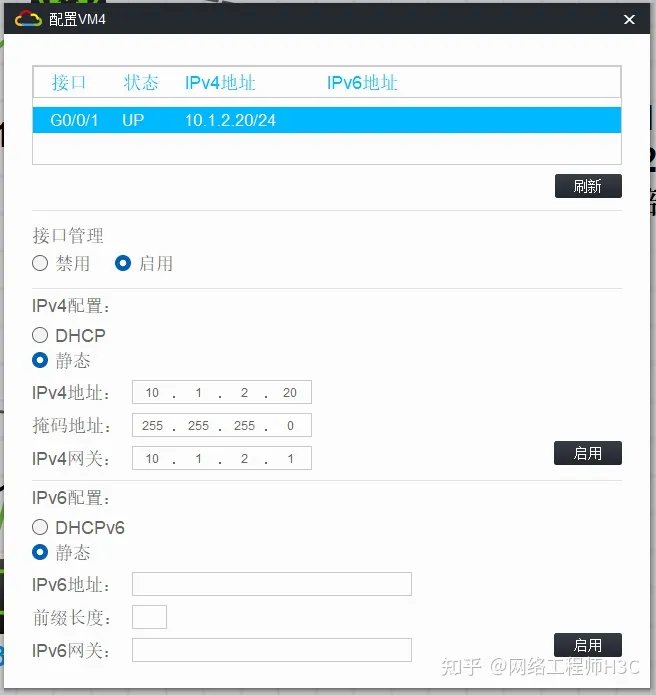

VM配置截图：

测试结果：

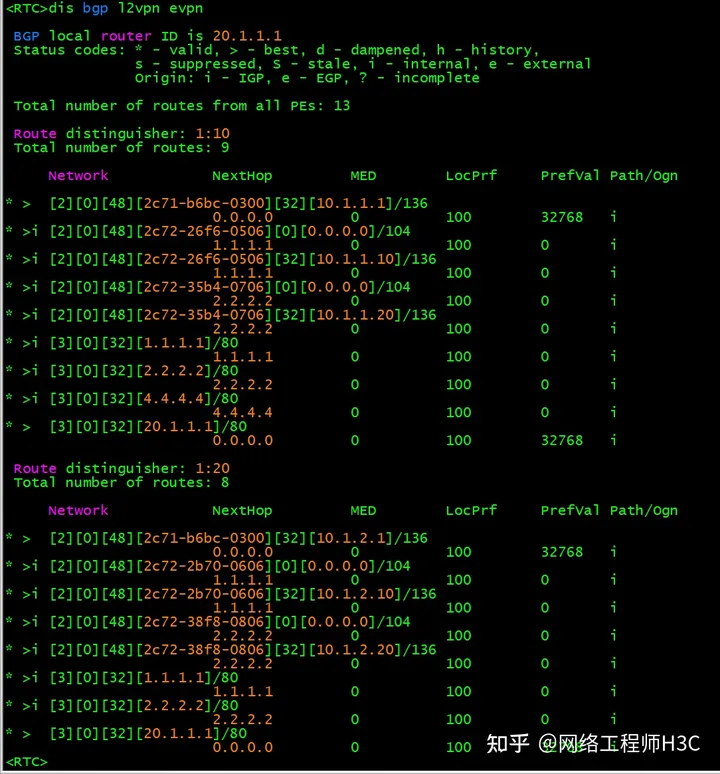

查看Router C上的EVPN路由信息，可以看到Router C发送了网关的MAC/IP路由和IMET路由，并接收到Router A和Router B发送的MAC/IP路由和IMET路由。

查看Router C上的Tunnel接口信息，可以看到VXLAN模式的Tunnel接口处于up状态。

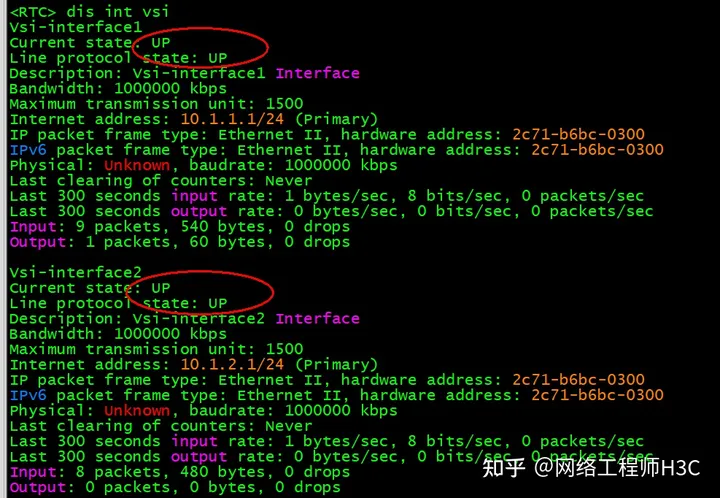

查看Router C上的VSI虚接口信息，可以看到VSI虚接口处于up状态。

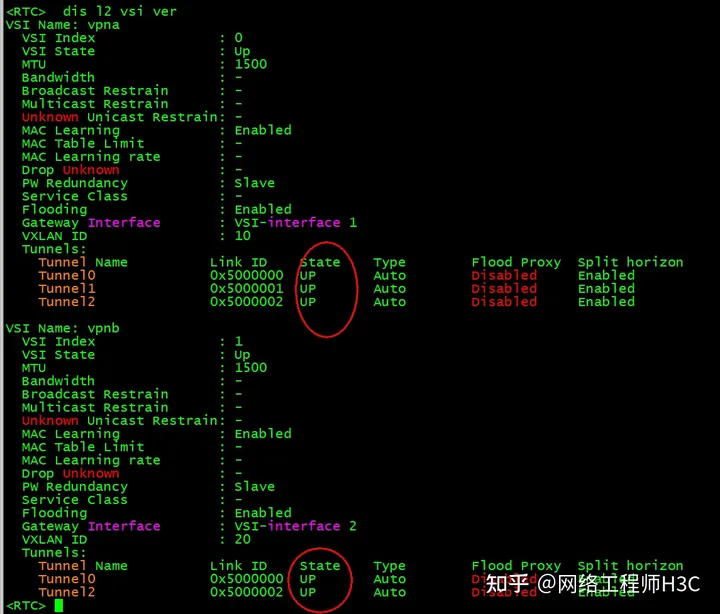

查看Router C上的VSI信息，可以看到VSI内创建的VXLAN、与VXLAN关联的VXLAN隧道、与VSI关联的VSI虚接口等信息。

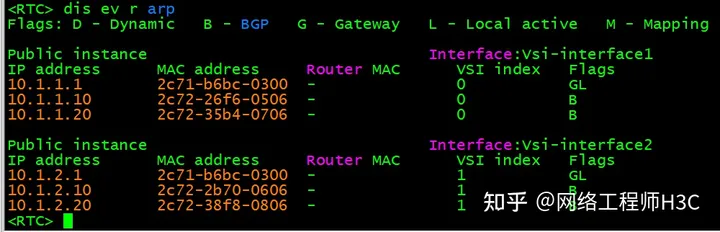

查看Router C上VSI的EVPN ARP表项信息，可以看到已学习到了虚拟机的ARP信息。

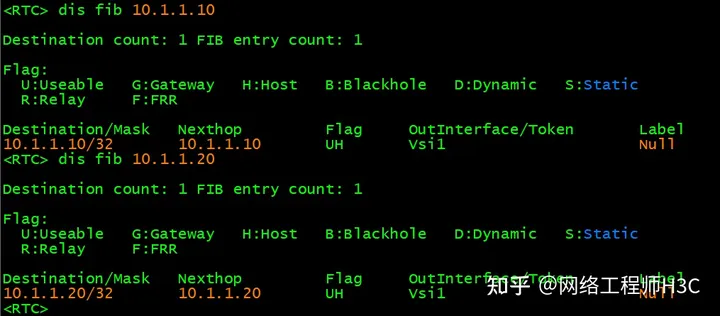

查看Router C上FIB表项信息，可以看到已学习到了虚拟机的转发表项信息。

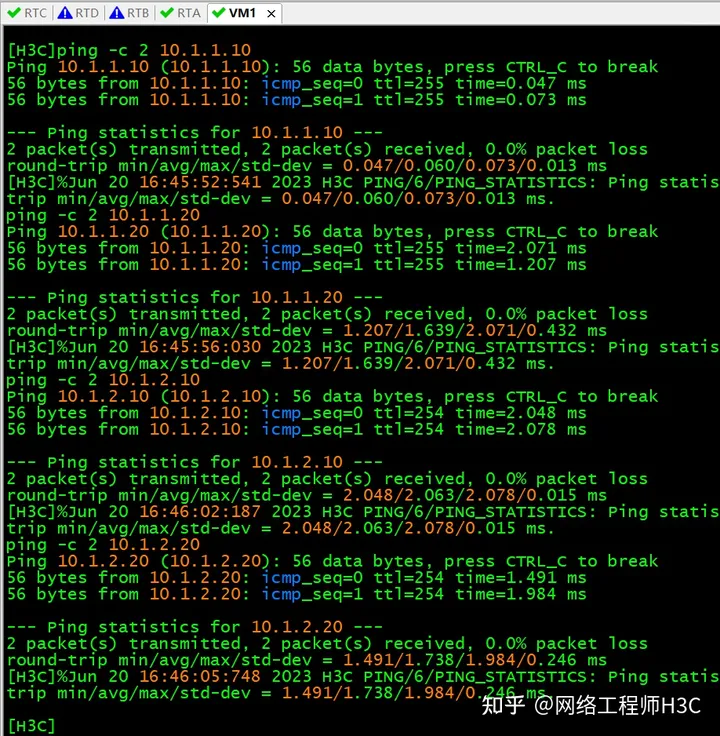

虚拟机VM 1、VM 2、VM 3、VM 4之间可以互访。
