实验拓扑

 要求pc1与pc2两个网络访问走ipsec隧道互访。

前言：

ipsecs 隧道两端的acl规则定义的协议类型要一致，如果一端是ip协议，另一端也必须是ip协议
配置acl的原因是：1，通过acl（permit）指定需要ipsec保护的数据流，
一个ipsec安全策略中只能引用一个acl，
在sa出方向上：报文经过ipsec加密处理后再发送。没匹配的不会被保护。即报文直接转发。
对等体间匹配一条permit规则即匹配一个需要保护的数据流，则对应生成一对sa（安全联盟）
sa的入方向：保护的报文将被解封装处理，没有保护的正常转发。

一，基本配置：

小学生都会直接看效果与分步骤。

路由器配置：

接口：

 静态路由：

防火墙配置

f1:                                                                                   f2：

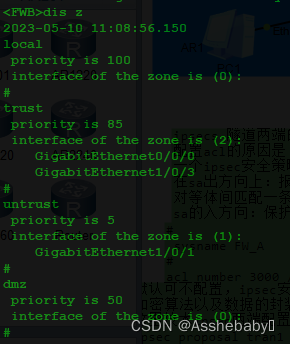

安全区域划分                                                              安全区域划分

acl配置：

配置acl的原因是：1，通过acl（permit）指定需要ipsec保护的数据流，
一个ipsec安全策略中只能引用一个acl，

sysname FW_A
#
acl number 3000 //采用高级acl，可以对ip,tcp,dscp,udp,gre等进行筛选
 rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

 sysname FW_B
#
acl number 3000
 rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
#

 f1和f2类似安全提议f2略

，ipsec安全提议：是安全策略或者安全框架的一个组成部分，包括了ipsec使用的安全协议，认证，
加密算法以及数据的封装模式，定义了ipsec的保护方法，为ipsec协商sa提供各种安全参数。
这里技术ipsec两端配置相同的安全参数就行
ipsec proposal tran1    //定义一个名字 16字节内
 esp authentication-algorithm sha2-256 //配置esp使用的认证算法，模式是sha2-256 散列算法
 esp encryption-algorithm aes-256   //配置esp协议使用的加密算法（这里是堆成加密算法），模式是aes-256
 transform esp  //配置安全协议，可以是esp，ah，ah-esp,默认是esp
 encapsulation-mode  tunnel // 配置安全协议对数据的封装模式，可以是transport，tunnel，auto，默认是tunnel
#
ike安全提议：和ipsec提议类似，定义了对等体进行ike协商时使用的参数，包括加密算法，认证方法，认证算法，
dh组和ike安全联盟的生成周期。
协商过程：协商时，协商发起方会将自己的ike安全提议发送给对端，由对端进行匹配，协商响应方按照优先级顺序来进行匹配。
匹配的ike安全提议将被用来建立ike的安全隧道，优先级由ike安全提议的序号表示，越小越优先。
匹配原则：协商双方具有相同的加密算法，认证方法，认证算法和dh组。匹配的ike安全提议的ikesa的生存周期取两端的最小值。
ike proposal 10   //ike序号
  encryption-algorithm aes-256  // 配置ike协商使用的加密算法。默认是aes-256
  dh group14              //配置ike协商时采用的dh组，默认是group14
  authentication-algorithm sha2-256 //配置ikev1协商使用的认证算法，默认是sha-256
  authentication-method pre-share    //  配置认证方法，默认是pre-share key认证
  integrity-algorithm hmac-sha2-256  // 配置ikev2协商时所使用的完整性算法，默认是hmac-sha2-256
  prf hmac-sha2-256                  //配置ikev2协商时使用的伪随机数产生的算法，默认是 hmac-sha2-256
#
ike对等体：建立ike隧道
ike peer b   //创建ike对等体
  pre-shared-key  Test!1234   //配置身份认证参数，默认是与共享密钥
  ike-proposal 10             //引用ike安全提议
  remote-address 1.1.5.1      //配置ike协商时对端ip地址，这里和tunnel gre那个目的地址类似
   version  2                 //配置ike对等体使用的ike协议版本号，默认同时支持ikev1和ikev2两个版本
   exchange-mode main / aggressive/auto //配置ikev1阶段1协商模式，默认是主模式

#
配置ipsec策略（isakmp方式）
就是引用acl ， ike peer 引用安全提议
ipsec policy map1 10 isakmp  //创建isakmp方式ipsec安全策略
 security acl 3000
 ike-peer b
 proposal tran1
#最后一部应用策略组map1
interface GigabitEthernet1/0/1
 undo shutdown
 ip address 1.1.5.1 255.255.255.0
 ipsec policy map1

f1安全策略和静态路由：

#
 ip route-static 1.1.5.0 255.255.255.0 1.1.3.2
 ip route-static 10.1.2.0 255.255.255.0 1.1.3.2
#
security-policy
 rule name policy1
  source-zone trust
  destination-zone untrust
  source-address 10.1.1.0 mask 255.255.255.0
  destination-address 10.1.2.0 mask 255.255.255.0
  action permit
 rule name policy2
  source-zone untrust
  destination-zone trust
  source-address 10.1.2.0 mask 255.255.255.0
  destination-address 10.1.1.0 mask 255.255.255.0
  action permit
 rule name policy3
  source-zone local
  destination-zone untrust
  source-address 1.1.3.1 mask 255.255.255.255
  destination-address 1.1.5.1 mask 255.255.255.255
  action permit
 rule name policy4
  source-zone untrust
  destination-zone local
  source-address 1.1.5.1 mask 255.255.255.255
  destination-address 1.1.3.1 mask 255.255.255.255
  action permit

f2安全策略和静态路由：

 ip route-static 1.1.3.0 255.255.255.0 1.1.5.2
 ip route-static 10.1.1.0 255.255.255.0 1.1.5.2
#
security-policy
 rule name policy1
  source-zone trust
  destination-zone untrust
  source-address 10.1.2.0 mask 255.255.255.0
  destination-address 10.1.1.0 mask 255.255.255.0
  action permit
 rule name policy2
  source-zone untrust
  destination-zone trust
  source-address 10.1.1.0 mask 255.255.255.0
  destination-address 10.1.2.0 mask 255.255.255.0
  action permit
 rule name policy3
  source-zone local
  destination-zone untrust
  source-address 1.1.5.1 mask 255.255.255.255
  destination-address 1.1.3.1 mask 255.255.255.255
  action permit
 rule name policy4
  source-zone untrust
  destination-zone local
  source-address 1.1.3.1 mask 255.255.255.255
  destination-address 1.1.5.1 mask 255.255.255.255
  action permit
#

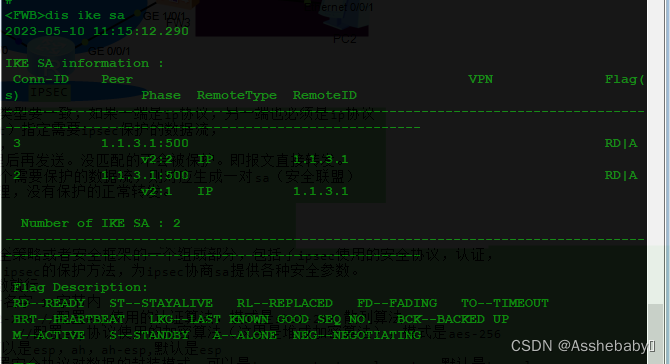

效果：

抓包这里没有抓到



 注意的要点：1，可以不配置安全策略直接放行ping但是不安全。

2，安全策略记住配置所有用到区域都能互访，

3，记住配置前先保证pc之间连通性
