经典锋范原车CD机面板，我们的任务就是把这个换成大屏幕导航。
时间：2021年10月30日周六 阴天（作业过程中上午到中午下雨??）
地点：小区里楼下路边（开始后不久发现场地不适合，于是挪到小区附近的树荫停车场）
开始时间：8:30
结束时间：13:10
总用时：4.5小时（扣除由于挪车+下雨+休息时间），因为不是专业人士，所以走了弯路，浪费了大约1.5个小时时间???
总结：本田锋范经典款车内部线路做工不欺国人，有良心。锻炼了自己的动手能力，现在已经晚上20点了，指尖上还有些许疼。初心??不悔。
下面是整个过程，图片附后，供大家参考研究：
1】首先拆开手套箱，轻轻挤一下两边，下拉一下，就掉落下来了，不用拆掉手套箱螺丝。
2】顺着手套箱往里边看，有橙红色蓝色棕色三根硬直拉线，头部是金属环，套在白色的塑料小杆上。此时，????先清楚的拍个照片，非常重要。然后需要轻按塑料小杆上的凸起部分（就像雨伞的开关）取下金属环。然后将硬拉线从卡槽里取出就OK了。此处大约要10分钟。
3】在挡杆把手对应的点烟器左右两侧各有一个十字口螺丝，直接用十字螺丝刀拧下来。
4】此时需要照片所示的黄色塑料刀片，轻撬点烟器盖子四周，可动，拿下来。
5】此时需要打着车辆，挂N档位，拿掉点烟器盖子。不挂N挡位，拿不出来的。
6】挂P挡位。熄火。手刹。
7】顺着点烟器盖子下方往里往上看，有两个十字螺丝，是CD机的固定螺丝，这个时候要用到长的十字螺丝刀了，仔细用手摸着它然后用螺丝刀逆时针方向旋转取下。此处是关键时刻，在此处可能耗费时间精力最长。因为这两个螺丝，我找了大约20分钟，取下又要10分钟左右。
8】这4个十字螺丝（点烟器2+CD机2）取下后，就可以用塑料刀撬开CD机的四周边缘了，CD机面板就可以拿开来，但是不能拿掉。
9】搬开CD机面板，首先要拔掉双闪灯后面的接线。在接线右侧有小小的按钮，按住了才可以拔出接线。此处不得方法就是拔不掉。耗费时间精力大约20分钟。又因为中间下大雨，只能蜷缩在副驾驶座位上，怀里抱着笨重的CD面板，还要找到接线、拔接线。
10】然后就是顺利拔掉CD机后背的其它所有连接线插头。方法几乎都是跟拔双闪的接线一样，因此此处水道渠成，省去不少时间精力。大约5分钟。
11】怀里抱着拆下的CD机面板，用十字螺丝刀拧下2个出风口、空调风力大小方向开关3个??部件边上的螺丝?，扣下8个白色塑料卡子。
12】取下双闪按钮，红色的那个。要注意，这个也是按着边上的按钮才可以拔掉的。不然就会拔坏了??。
13】此时，旧的CD面板就完整的拿下来了。可以放在一边，几乎没用了。
14】把新的导航大屏幕拿出来，把双闪灯扣上、空调2个出风口、风力大小方向开关3个??部件按照相应的位置扣上，再把螺丝?都按照原来的螺丝孔拧上。8个白色的塑料卡子卡上对应的位置。
15】接上拔掉的接线、插上GPS接头、视频接头、USB接头（配件包里有4P、6P两根USB线）、 空调电源等。最后剩余两个当初拔下的接线不能使用，留着放在里边无妨。????此处要仔细检查新买的导航纸箱?内配件包包里的各种接线。
16】此处需要注意最后接上双闪灯后的接头。
17】然后把GPS的线?、USB的线?、三根橙红色、蓝色、棕色硬拉线从内部斜穿过到手套箱一侧。
18】??注意??注意??注意：此时需要开车打着火，看看新安装的导航是否正常，确认空调出风口、双闪灯、空调风力、方向调节是否都正常使用。十分关键的步骤，坚决不能省掉。（此处尴尬???：我自己就是没有提前打火测试一下，导致发现USB接线少安装了一个，后来重新打开已经扣上的导航大屏幕面板，再接上USB接线，费时费力。切记切记）。
19】如果不正常的话，就检查一下背面的各个接头是否正好对应插紧了。可以再次点火确认。
20】如果一切正常的话，就可以把导航面板扣上了。通常是按照卡扣位置，轻轻按压后，咔哒咔哒几声后，就完全扣上了。严丝合缝才算扣上。
21】熄火后，把三根橙红色、蓝色、棕色硬质拉线按照原来拆下来的位置（此处就知道刚开始拆之前拍照片的价值了）套上白色塑料小杆，然后卡在相应的金属卡槽里。
22】把车挂到N挡位，把点烟器盖子扣回原位置，两个十字螺丝拧回原位置。有两个螺丝（原CD机固定螺丝）剩余，无用。
23】把GPS定位器固定到A柱旁边的中控台边上。
24】把2个USB接线拉到手套箱里。
25】合上手套箱。
26】打车点火，嗨皮吧！?????????
以上如有疑问，请各位大神不吝赐教。2021-11-1
地点：小区里楼下路边（开始后不久发现场地不适合，于是挪到小区附近的树荫停车场）
开始时间：8:30
结束时间：13:10
总用时：4.5小时（扣除由于挪车+下雨+休息时间），因为不是专业人士，所以走了弯路，浪费了大约1.5个小时时间???
总结：本田锋范经典款车内部线路做工不欺国人，有良心。锻炼了自己的动手能力，现在已经晚上20点了，指尖上还有些许疼。初心??不悔。
下面是整个过程，图片附后，供大家参考研究：
1】首先拆开手套箱，轻轻挤一下两边，下拉一下，就掉落下来了，不用拆掉手套箱螺丝。
2】顺着手套箱往里边看，有橙红色蓝色棕色三根硬直拉线，头部是金属环，套在白色的塑料小杆上。此时，????先清楚的拍个照片，非常重要。然后需要轻按塑料小杆上的凸起部分（就像雨伞的开关）取下金属环。然后将硬拉线从卡槽里取出就OK了。此处大约要10分钟。
3】在挡杆把手对应的点烟器左右两侧各有一个十字口螺丝，直接用十字螺丝刀拧下来。
4】此时需要照片所示的黄色塑料刀片，轻撬点烟器盖子四周，可动，拿下来。
5】此时需要打着车辆，挂N档位，拿掉点烟器盖子。不挂N挡位，拿不出来的。
6】挂P挡位。熄火。手刹。
7】顺着点烟器盖子下方往里往上看，有两个十字螺丝，是CD机的固定螺丝，这个时候要用到长的十字螺丝刀了，仔细用手摸着它然后用螺丝刀逆时针方向旋转取下。此处是关键时刻，在此处可能耗费时间精力最长。因为这两个螺丝，我找了大约20分钟，取下又要10分钟左右。
8】这4个十字螺丝（点烟器2+CD机2）取下后，就可以用塑料刀撬开CD机的四周边缘了，CD机面板就可以拿开来，但是不能拿掉。
9】搬开CD机面板，首先要拔掉双闪灯后面的接线。在接线右侧有小小的按钮，按住了才可以拔出接线。此处不得方法就是拔不掉。耗费时间精力大约20分钟。又因为中间下大雨，只能蜷缩在副驾驶座位上，怀里抱着笨重的CD面板，还要找到接线、拔接线。
10】然后就是顺利拔掉CD机后背的其它所有连接线插头。方法几乎都是跟拔双闪的接线一样，因此此处水道渠成，省去不少时间精力。大约5分钟。
11】怀里抱着拆下的CD机面板，用十字螺丝刀拧下2个出风口、空调风力大小方向开关3个??部件边上的螺丝?，扣下8个白色塑料卡子。
12】取下双闪按钮，红色的那个。要注意，这个也是按着边上的按钮才可以拔掉的。不然就会拔坏了??。
13】此时，旧的CD面板就完整的拿下来了。可以放在一边，几乎没用了。
14】把新的导航大屏幕拿出来，把双闪灯扣上、空调2个出风口、风力大小方向开关3个??部件按照相应的位置扣上，再把螺丝?都按照原来的螺丝孔拧上。8个白色的塑料卡子卡上对应的位置。
15】接上拔掉的接线、插上GPS接头、视频接头、USB接头（配件包里有4P、6P两根USB线）、 空调电源等。最后剩余两个当初拔下的接线不能使用，留着放在里边无妨。????此处要仔细检查新买的导航纸箱?内配件包包里的各种接线。
16】此处需要注意最后接上双闪灯后的接头。
17】然后把GPS的线?、USB的线?、三根橙红色、蓝色、棕色硬拉线从内部斜穿过到手套箱一侧。
18】??注意??注意??注意：此时需要开车打着火，看看新安装的导航是否正常，确认空调出风口、双闪灯、空调风力、方向调节是否都正常使用。十分关键的步骤，坚决不能省掉。（此处尴尬???：我自己就是没有提前打火测试一下，导致发现USB接线少安装了一个，后来重新打开已经扣上的导航大屏幕面板，再接上USB接线，费时费力。切记切记）。
19】如果不正常的话，就检查一下背面的各个接头是否正好对应插紧了。可以再次点火确认。
20】如果一切正常的话，就可以把导航面板扣上了。通常是按照卡扣位置，轻轻按压后，咔哒咔哒几声后，就完全扣上了。严丝合缝才算扣上。
21】熄火后，把三根橙红色、蓝色、棕色硬质拉线按照原来拆下来的位置（此处就知道刚开始拆之前拍照片的价值了）套上白色塑料小杆，然后卡在相应的金属卡槽里。
22】把车挂到N挡位，把点烟器盖子扣回原位置，两个十字螺丝拧回原位置。有两个螺丝（原CD机固定螺丝）剩余，无用。
23】把GPS定位器固定到A柱旁边的中控台边上。
24】把2个USB接线拉到手套箱里。
25】合上手套箱。
26】打车点火，嗨皮吧！?????????
以上如有疑问，请各位大神不吝赐教。2021-11-1

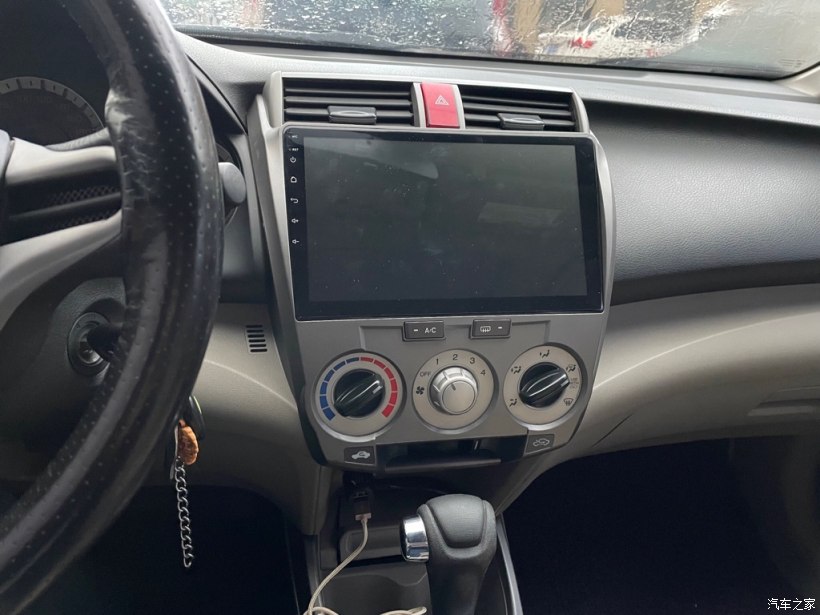

这是换好的大屏幕导航，未打火给电的情况下。
拆下来的原车CD机面板。

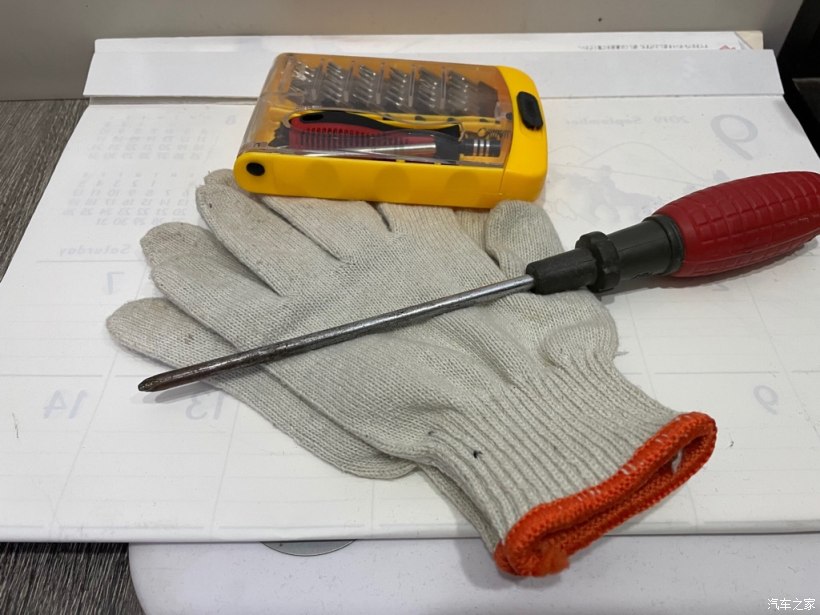

事前准备好的工具?，实际情况是手套几乎没有用到，万用螺丝刀套具也没有用。一把十字螺丝刀足矣。

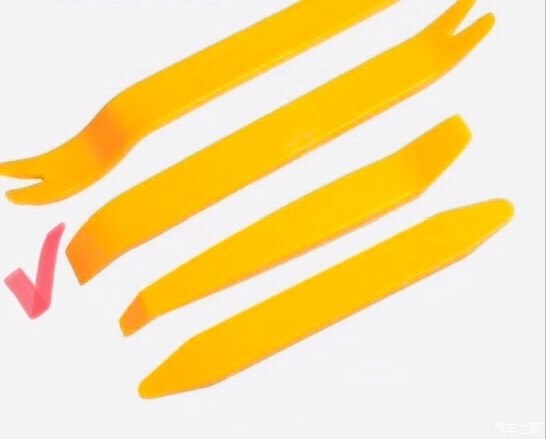

划勾的塑料刀片一个足够用。撬开面板和点烟器盖子用。很好的工具。

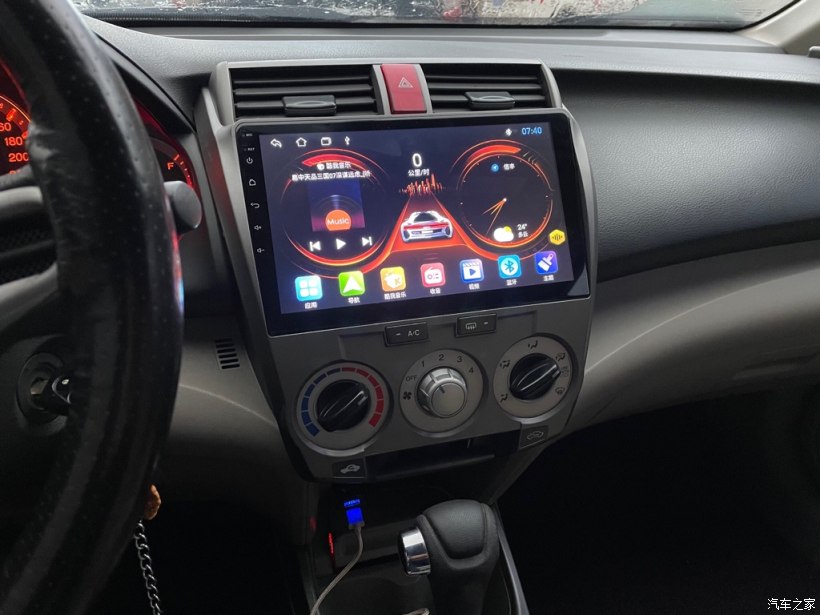

点火给电后的新导航

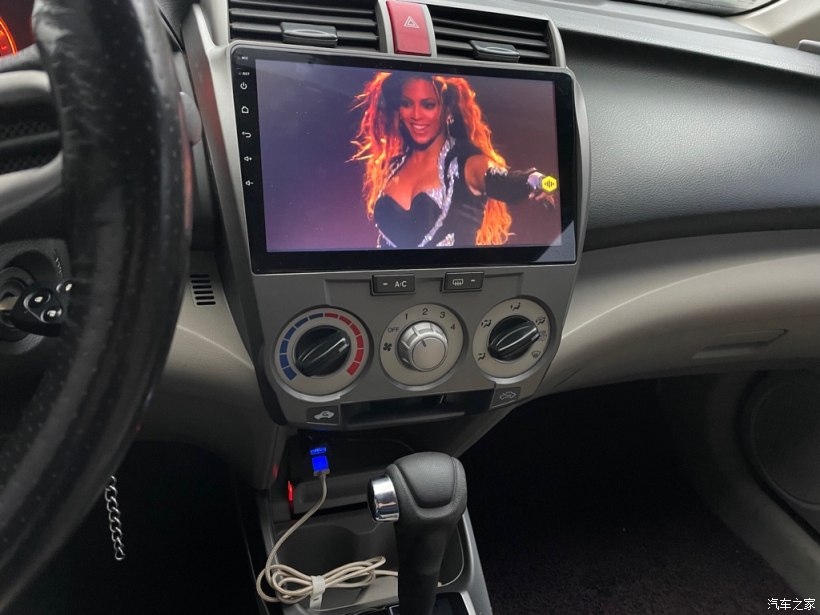

流行天后碧昂斯伦敦大碗演唱会纪念流行之王迈克尔杰克逊，视频清晰看到了，照片拍的不清楚，实际要清楚的多。

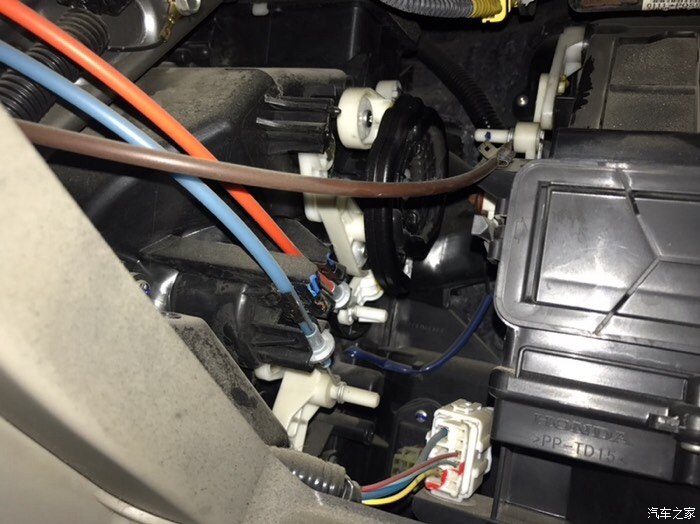

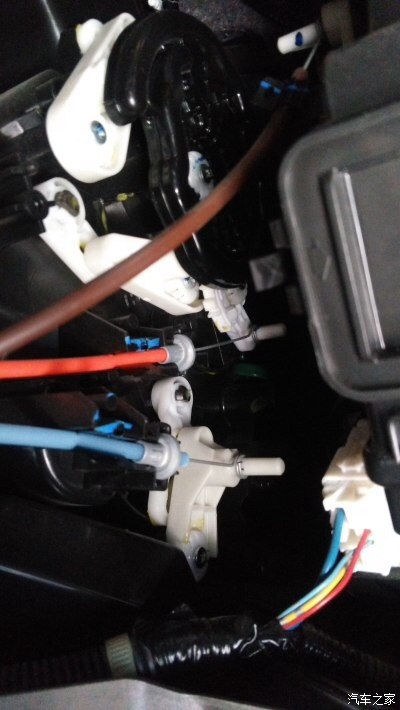

我认为这里应该是第一步，就是打开手套箱，放下手套箱盖子，看到的3根拉线：橙红色、蓝色、棕色。并要拍照一下，防止后来安装的时候参考。如下图一样的，清楚的照片。

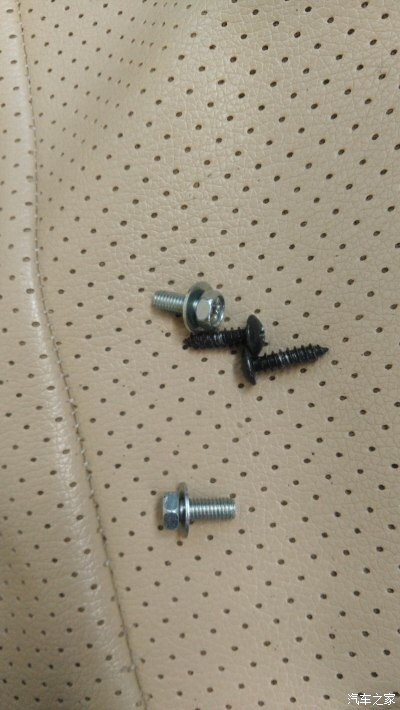

此处应该是第二步，拧下来点烟器左右的2个螺丝?+CD机下边固定的2个螺丝?，一共四个。都要拧下来才可以拆掉CD机面板。

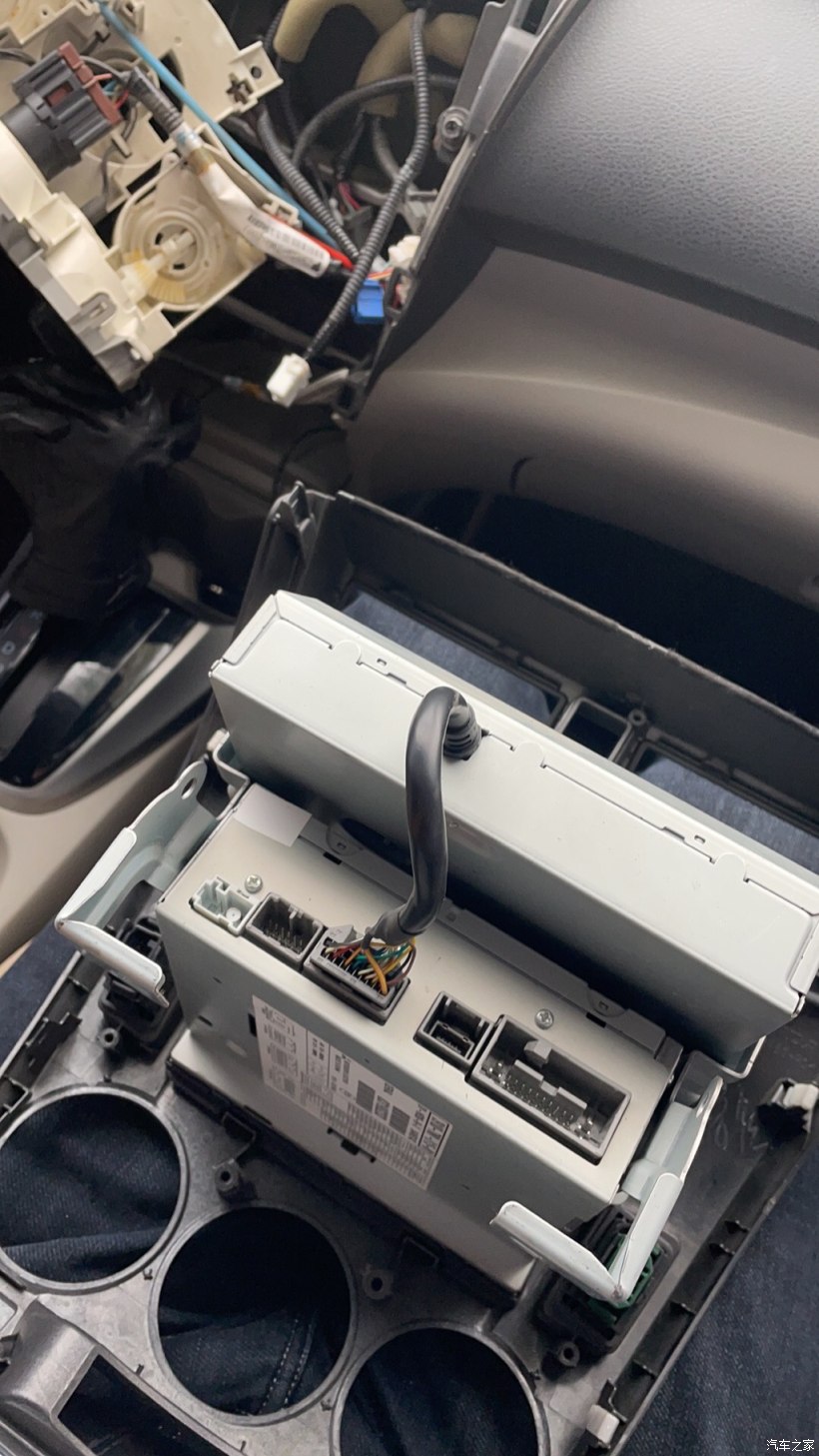

取下面板，开始拔掉接线。
黑色的方块就是GPS定位器，需要留出地方拉到A柱旁边，粘贴牢固。

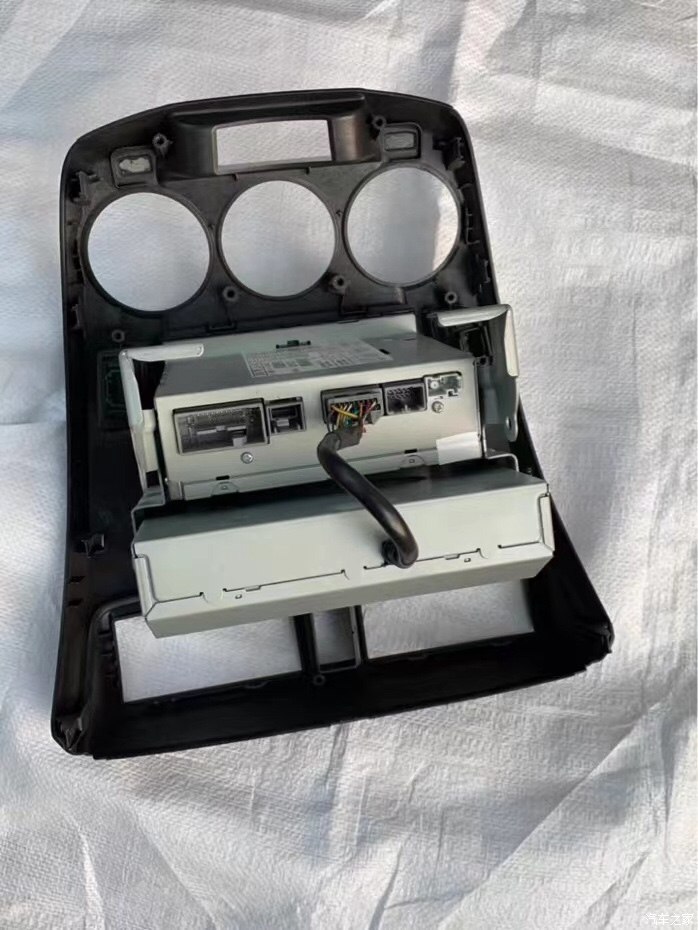

拆下的CD机面板后面
原车拆下的ＣD机面板背面来一个特写。退出历史舞台了。???
接线都连接好，扣上新导航的样子就是这么高大上。???扣上之前记得点火测试一下。
给电后，马上靓了起来，?是不白花的??????

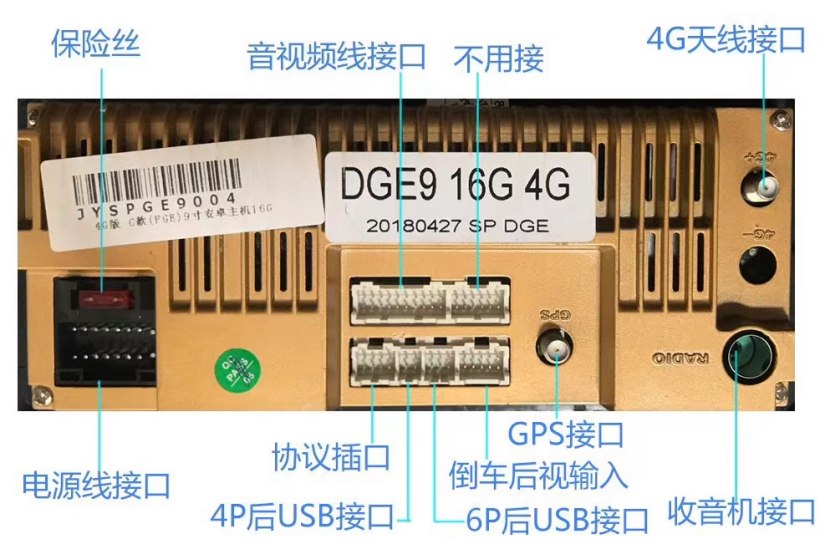

最后，这是某宝店家给的导航后背的接口指示，可以很好的参考学习。绝对值得信赖。
