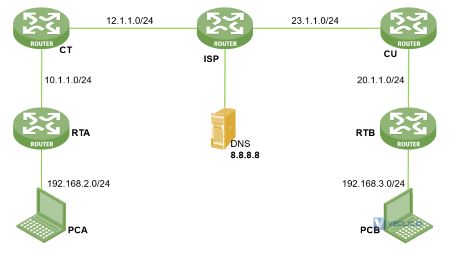

假设有这样一张网络，其中RTA和PCA表示某公司的A分支，通过中国电信CT路由器接入互联网ISP；RTB和PCB表示某公司的B分支，通过中国联通CU路由器接入互联网ISP。DNS（8.8.8.8）表示某互联网应用。

为实现A分支私网192.168.2.0/24和B分支私网192.168.3.0/24的互通，现计划使用某厂商的SD-WAN方案进打通两个内网，像下图这样简单变更一下网络。图中POP为某厂商SD-WAN方案用户接入点设备，分支侧通过接入CPE设备进行互通。为不改变现有网络结构，将CPE设备旁挂在分支的出口设备上，需要能够同时访问到内网和互联网即可，由CPE设备和POP设备建立隧道，进而实现内网互通。

这种架构的SD-WAN方案是目前实现比较简单的方案，对设备整体要求不高，只要支持IPsec即可，所以本案例主要也是通过IPsec来实现的。而且分支机构不需要具备公网IP地址，只要能访问互联网即可。

接下来就简单了，可以说是单纯的IPsec的配置。

POP

创建IKE keychain，并配置与两个CPE使用的预共享密钥为明文的qwe123。

#

ike keychain key1

 pre-shared-key hostname cpe1 key simple qwe123

 pre-shared-key hostname cpe2 key simple qwe123

创建IKE profile，指定密钥为key1，配置IKE第一阶段协商使用野蛮模式。指定使用IP地址（24.1.1.4）标识本端身份，指定需要匹配对端身份类型为名称cpe1和cpe2。

#

ike profile pro1

 keychain key1

 exchange-mode aggressive

 local-identity address 24.1.1.4

 match remote identity fqdn cpe1

 match remote identity fqdn cpe2

创建IPsec安全提议，ESP加密算法为aes-cbc-128，ESP认证算法为sha1。

#

ipsec transform-set tran1

 esp encryption-algorithm aes-cbc-128

 esp authentication-algorithm sha1

配置IPsec安全框架，通过IKE协商建立安全联盟。

#

ipsec profile sdwan isakmp

 transform-set tran1

 ike-profile pro1

创建模式为psec-p2mp的隧道接口Tunnel1，配置WAN口地址为接口的源端地址，并配置Tunnel1接口的IP地址。最后在IPsec隧道接口上应用IPsec安全框架sdwan。

#

interface Tunnel1 mode ipsec-p2mp

 ip address 11.1.1.1 255.255.255.0

 source 24.1.1.4

 tunnel protection ipsec profile sdwan

添加A分支到B分支的静态路由。

#

ip route-static 192.168.2.0 24 Tunnel1 11.1.1.2

ip route-static 192.168.3.0 24 Tunnel1 11.1.1.3

CPE1

创建IKE keychain，并配置与POP（地址为24.1.1.4）的对端使用的预共享密钥为明文的qwe123。

#

ike keychain key1

 pre-shared-key address 24.1.1.4 255.255.255.0 key simple qwe123

创建IKE profile，指定密钥为key1，配置IKE第一阶段协商使用野蛮模式，指定使用名称cpe1标识本端身份。指定需要匹配对端身份类型为IP地址，取值为24.1.1.4。

#

ike profile pro1

 keychain key1

 exchange-mode aggressive

 local-identity fqdn cpe1

 match remote identity address 24.1.1.4 255.255.255.0

创建IPsec安全提议，ESP加密算法为aes-cbc-128，ESP认证算法为sha1。

#

ipsec transform-set tran1

 esp encryption-algorithm aes-cbc-128

 esp authentication-algorithm sha1

配置IPsec安全框架，通过IKE协商建立安全联盟。

#

ipsec profile sdwan isakmp

 transform-set tran1

 ike-profile pro1

创建模式为IPsec的隧道接口Tunnel1，配置WAN口地址为接口的源端地址，配置POP地址为接口的目的端地址，并配置Tunnel1接口的IP地址。最后在IPsec隧道接口上应用IPsec安全框架sdwan。

#

interface Tunnel1 mode ipsec

 ip address 11.1.1.2 255.255.255.0

 source GigabitEthernet2/0

 destination 24.1.1.4

 tunnel protection ipsec profile sdwan

配置A分支到B分支的静态路由。

#

ip route-static 192.168.3.0 24 Tunnel1

ip route-static 4.4.4.0 24 Tunnel1

CPE2

配置同CPE1，不再赘述，直接上配置。

#

ike keychain key1

 pre-shared-key address 24.1.1.4 255.255.255.0 key simple qwe123

#

ike profile pro1

 keychain key1

 exchange-mode aggressive

 local-identity fqdn cpe2

 match remote identity address 24.1.1.4 255.255.255.0

#

ipsec transform-set tran1

 esp encryption-algorithm aes-cbc-128

 esp authentication-algorithm sha1

#

ipsec profile sdwan isakmp

 transform-set tran1

 ike-profile pro1

#

interface Tunnel1 mode ipsec

 ip address 22.1.1.2 255.255.255.0

 source GigabitEthernet2/0

 destination 24.1.1.4

 tunnel protection ipsec profile sdwan

#

ip route-static 192.168.2.0 24 Tunnel1

ip route-static 4.4.4.0 24 Tunnel1

接下来只要在路由器RTA和RTB上将去往对端私网流量的下一跳指向CPE就可以了。

RTA

#

ip route-static 192.168.3.0 24 192.168.2.10

RTB

#

ip route-static 192.168.2.0 24 192.168.3.10

验证配置

从PCA上测试访问PCB的情况。

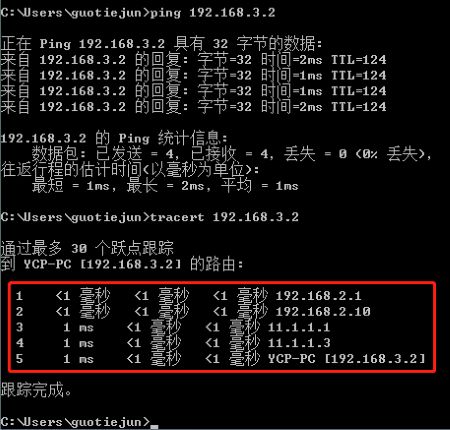

可以看到，访问正常，并且通过tracert查看转发路径，流量是先到网关，再到CPE1，再到POP，再到CPE2，最后到达目标主机PCB。

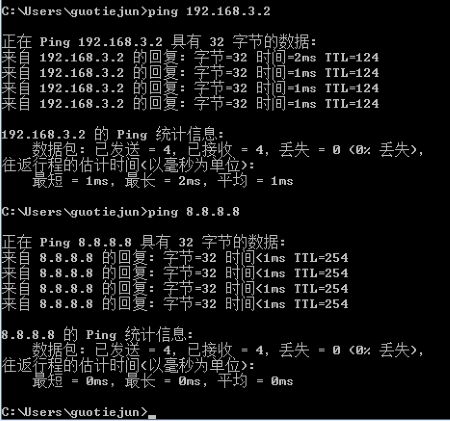

而且，此时是不影响访问互联网的，在私网互通的同时可以正常访问模拟的公网业务。

查看隧道接口状态。

查看当前IKE SA的信息。

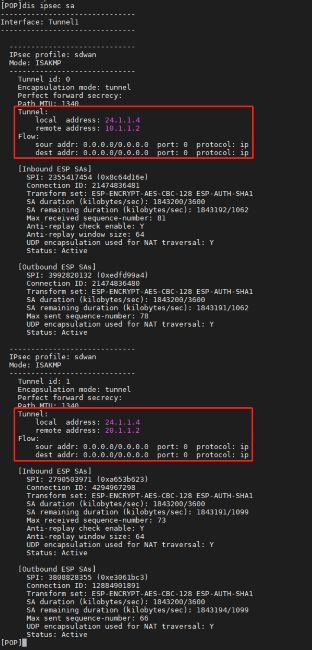

查看当前IPsec SA的信息。

可以看到POP上隧道对端的地址是分支的出口公网IP地址，而流量是全0的，也就是说，任何流量转发过来都会封装IPsec，这就是IPsec隧道的魅力所在。

如果要增加流量，只需要两端内网对应的增加路由就可以了。
