一，参数符号介绍

AUTH：认证载荷。

CERT：数字证书。

CERTREQ：数字证书请求。

HDR：ISAKMP头。

SAi1：发起方的安全联盟及ike提议的参数。

SAr1：响应方的安全联盟及ike提议的参数。

KEi：发起方的交换的密钥关键材料。

KEr：响应方的交换的密钥关键材料。

Ni：发起方的伪随机数。

Nr：响应方的伪随机数。

SK[ ] ：载荷被加密且受到完整性保护。

IDi：发起方的设备识别号。

IDr：响应方的设备识别号。

TSi：发起方的Child SA选择器。

TSr：响应方的Child SA选择器。

[IDr]：期望的响应方的身份信息（可选）。

二，IKEv2协商流程

2.2 1~2报文

　　[CERTREQ]表示可选的证书请求载荷可以包括在内。

　　　　　　发起方　　　　　　　　　　　　　　响应方

　　　　　——————　　　　　　　　　　   ——————

　　　　HDR，SAi，KEi，Ni        ==》

　　　　　　　　　　　　　　　　《==　　　　HDR，SAr1，KEr，Nr，[CERTREQ]

2.2.1第一个包

　　HDR包含安全参数索引（SPI）、版本号、还有各种各样的参数。SAi1载荷包含IKE提议的加密算法，完整性算法,伪随机数生成函数，DH组号。KE中包含了供各种计算的关键材料数据。Ni是发送方发送的伪随机数。

　　如图所示是，IKEv2协商发起方发起的第一个报文，ISAKMP包中的HDR，SA，KE，伪随机数。

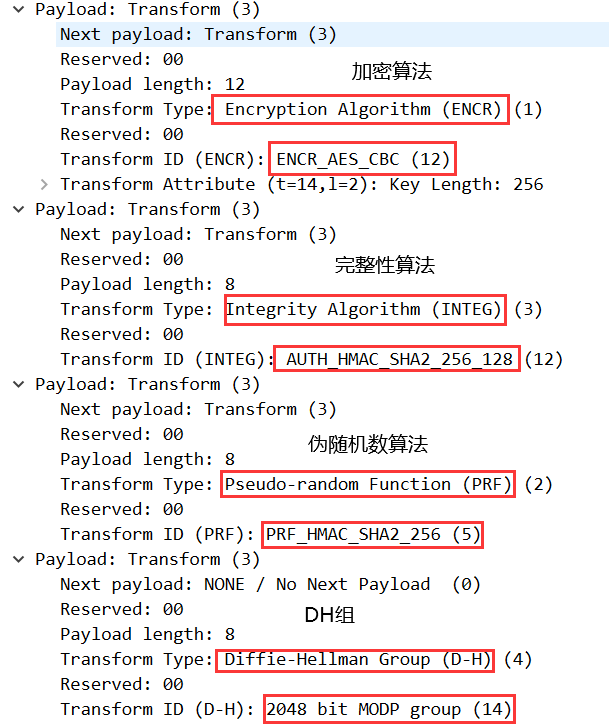

　　查看SA项中的详细信息，我贴上了ike proposal的配置内容，相比思路清晰很多。

[FW1]ike proposal  1[FW1-ike-proposal-1]dis this2022-10-13 06:30:11.820 #
ike proposal 1
 encryption-algorithm aes-256
 dh group14
 authentication-algorithm sha2-256
 authentication-method pre-share
 integrity-algorithm hmac-sha2-256
 prf hmac-sha2-256#return

2.2.2第二个包

　　HDR为ISAKMP头部包含了双方的SPI。响应方从发起方的安全联盟中选择一个加密套件，选择的内容在SAr1的载荷中表达了响应方的选择。KEr的负载中包含了供算法使用的关键材料的数据。并将自己生成的伪随机数包含在Nr的负载中。

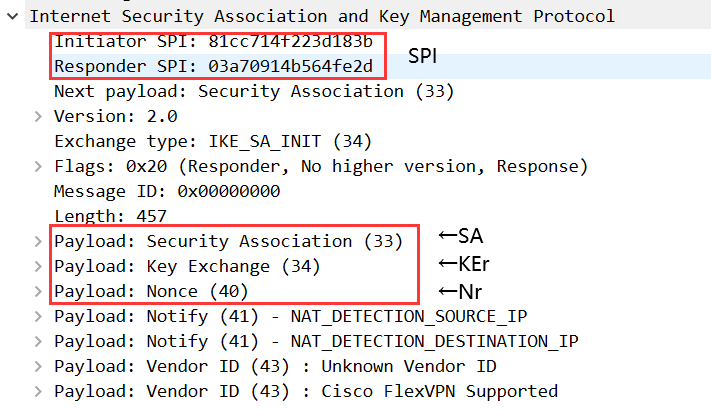

　　在图中标出了第二个包中包含的内容，而证书请求是可选项不一定出现。SA中的内容则是第一个包中SA的内容。

 2.3 3-4报文

　　　　　　  发起方　　　　　　　　　　　　　　　　　　　　　　　　　　　  响应方

　　　　　——————　　　　　　　　　　　　　　　　　　  　　　　　　 ——————

　　　HDR，SK{IDi，[CERT, ] [CERTREQ, ] [IDr, ]         ==》

　　　　　　　　AUTH，SAi2，TSi，TSr}

　　　　　　　　　　　　　　　　　　　　　　　　　　《==　　HDR，SK{IDr，[CERT，] AUTH，SAr2，TSi，TSr}

　　第三个报文包含HDR及ISAKMP头部。SK{}的意思是其中的载荷已经被保护。IDi是发起方生命他的设备识别身份号。它可以在CERT负载中发送它的证书，是可选的。AUTH的作用是以加密的方式证明他的身份，对前面的信息进行认证和IPSec SA的参数协商。IKEv2支持RSA签名认证，预共享密钥认证以及扩展认证方法EAP。发起者通过在消息3中省去认证载荷来表明需要使用EAP认证。IDr是表示发起者能够指定哪个响应方进行对应的对话，这个字段可以识别多个身份。SAi2是发起child sa中有效载荷及ipsec提议。最后一个四段TSi和TSr为Child SA流量的选择器，及感兴趣流的协商。

　　第四个报文包含HDR，自身的身份识别号IDr，及可选参数一个或多个证书[CERT]可选参数，AUTH验证其标识和第二个消息的完整性，SAr2是响应方Child SA的有效负载。TSi，TSr流量选择器及感兴趣流。
