一，系统设计概述：

• 无线热点分为”Hospital”员工专用无线热点，“Guest”为访客无线热点

• “Hospital”员工专用无线热点划入vlan 10,获取地址网段：192.168.10.0/24

• “Guest”为访客无线热点划入vlan 20，获取地址段：192.168.20.10/24

• “Guest”为访客无线热点地址段：192.168.20.10/24，设置此段ip地址的接入终端数量，终端无流量后台断开（简单点通过dhcp租用时间），带宽限制，无法访问内网服务器及其它平台服务

二，配置部署阶段：

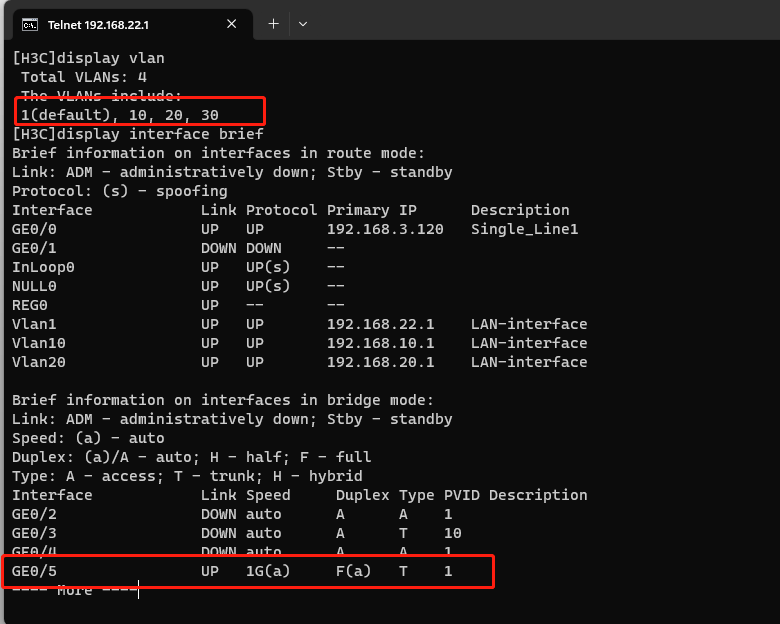

1，在主网关，核心交换机，接入层交换上划分vlan,交换设备之间的连接设置成Trunck口，记得允许所有vlan通过，具体vlan的划分在此不再赘述

#
interface GigabitEthernet0/5
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan all
#
return

1，MER路由器web页面配置

• 在“配置模板管理”-“添加”新的模板

• 在配置模板中“添加”无线热点“ -“Hospital”和“Guest”

1.


• 填写无线热点名称，记得桥接vlan填写20，这样就把Guest终端的用户划入vlan 20的ip地址段了

• 无线AP接入到交换机口，设置如下：

#
interface GigabitEthernet1/0/1
port link-mode bridge
port link-type trunk
port trunk permit vlan all
port trunk pvid vlan 10
#

• POE交换机的配置：

POE交换机的配置
[H3C] vlan 2 to 3   //创建vlan2 3

[H3C]interface GigabitEthernet2/0/15   //进入g2/0/15接口

[H3C-GigabitEthernet2/0/15]port link-type trunk     //配置为Trunk端口

[H3C-GigabitEthernet2/0/15]port trunk permit vlan all   //配置接口允许所有vlan通过

[H3C]interface GigabitEthernet2/0/1   //进入g2/0/1接口

[H3C-GigabitEthernet2/0/1]port link-type trunk     //配置为Trunk端口

[H3C-GigabitEthernet2/0/1]port trunk permit vlan all   //配置接口允许所有vlan通过

[H3C-GigabitEthernet2/0/1] port trunk pvid vlan 2  //配置接口的PVID为vlan2

[H3C-GigabitEthernet2/0/1]poe enable  //开启POE供电

补充内容：

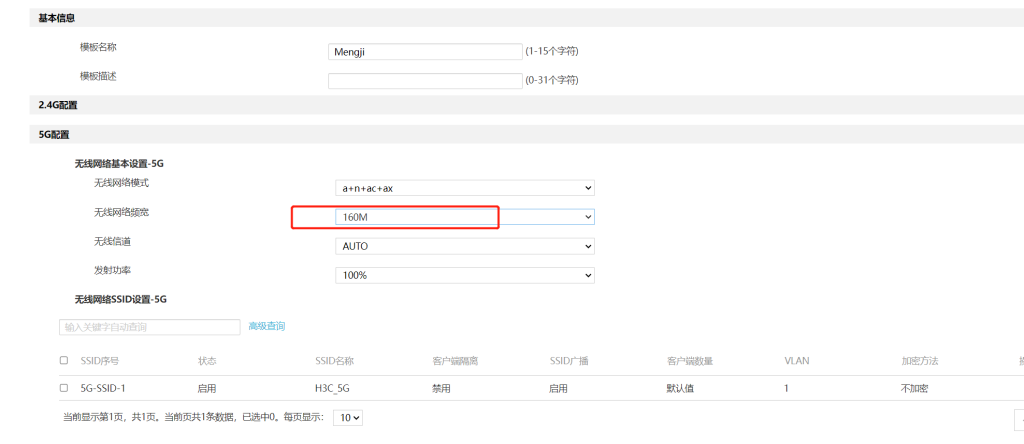

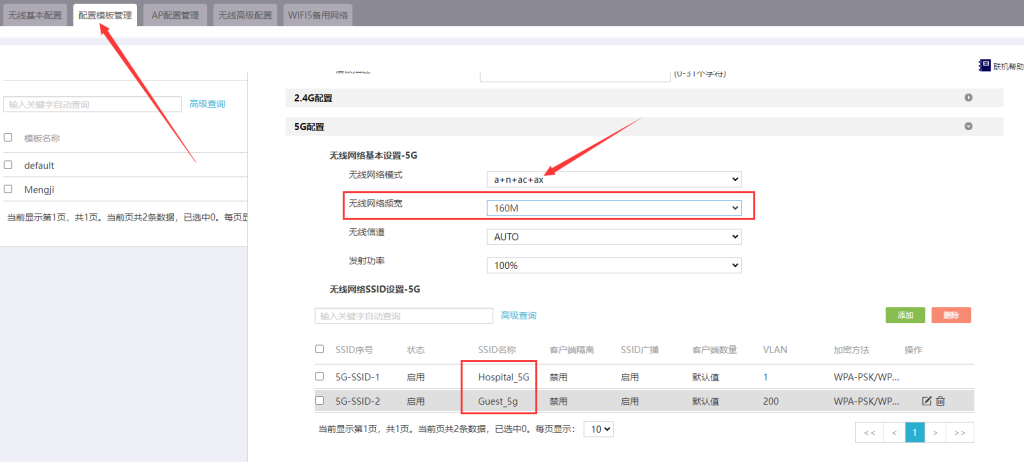

• 如果无线AP支持Wifi6的话，在无线网络模式选择a+n+ac+ax,其次系统无法设置5G优先接入模式，所以可设置2.4G,5G两个SSID来选择，具体如下图：

• 查看手机客户端接入无线的详细情况查看，如果采用MAC过滤的话，手机需要使用设备的MAC地址如下图：

华三MER路由器上网行为配置
