交换机配置教程_小白专用共享

一，准备工具：

1，电脑；

2，console线，也就串口线，RJ45转USB；

3，超级终端(SecureCRT配置软件)。

二，SecureCRT连接参数配置

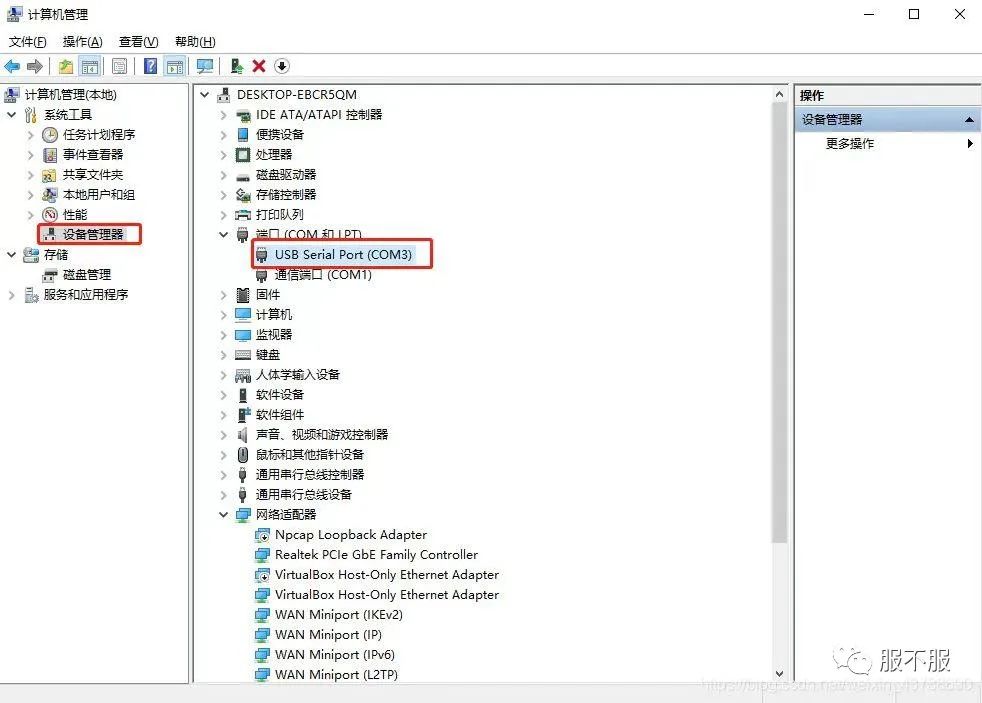

1，console线usb口接入电脑，安装驱动（没驱动的用驱动精灵下载安装），安装成功后并查看端口号

2，打开SecureCRT软件，设置连接参数

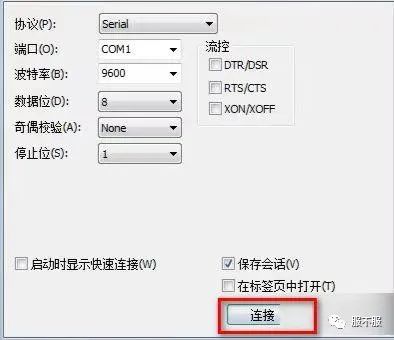

点击打开左上角中的“快速连接”，在配置窗口中，

协议：选择Serial，

端口：选择驱动安装的端口号，

波特率：选择9600，

流控：把RTS前面的勾去掉，

其他的保持默认就可以了，点击连接。

三，交换机配置命令(华为)

1，查看系统信息

<huawei>display version

此命令可以查看交换机软件版本，硬件信息，开机时长等等。

2，修改系统时区和时间

<huawei>clock timezone local add 08:00:00(东八区)

<huawei>clock datetime 08:00:00 2023-05-11(年月日时分秒)

使用<huawei>display clock可以查看已设置的日期信息。

3，帮助功能和命令自动补全功能

在系统输入命令时，问号是通配符，

例如<huawei>dis?回车会补全单词display

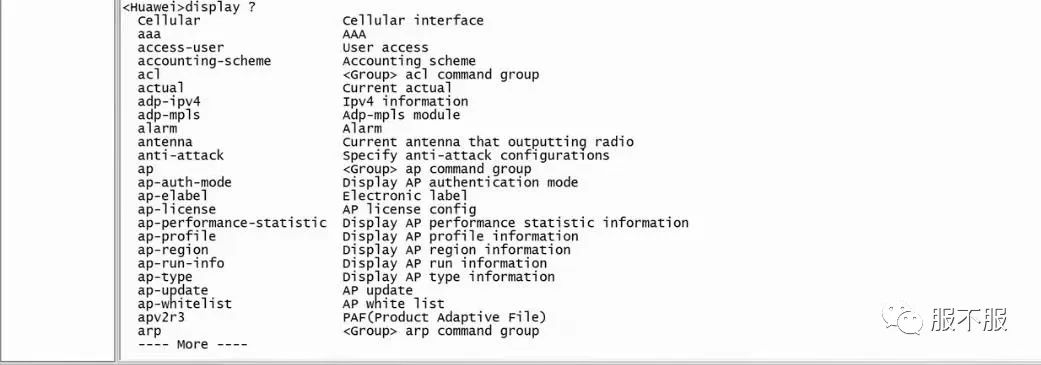

<huawei>display ?回车会出现查看所有后缀

tab键是自动补全命令的快捷键，例如用户视图进入系统视图，

<huawei>sy+tab键，自动补全命令为

<huawei>system-view

交换机用户视图与系统视图的区别：

用户视图权限小，相当于只读功能，不能做更改；

系统视图权限大，可以设定系统功能，划分vlan，配置路由等等。

4，修改设备名称

<huawei>system-view，需进入系统视图修改；

[huawei]sysname R1

[R1]

5,配置登陆信息

<huawei>system-view

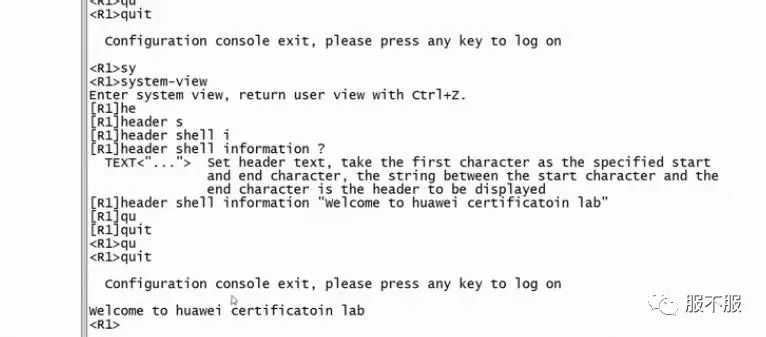

[R1]header shell information "welcome to the huawei certification lab"

配置登陆标语信息来进行提示或进行登陆系统警告。

6，配置console口参数

默认情况下，通过console口登陆无密码，任何人都可以直接连接到设备，进行配置。为避免风险。可以给console口登陆配置为密码认证方式，例如设置密码为“Huawei@123”；

<huawei>system-view

[R1]user-interface console 0

[R1-ui-console 0]authentication-mode password

please configure the login password (maximum length 16)Huawei@123

空闲时间指的是进过没有任何操作一定时间后，会自动退出该配置界面，再次登陆根据系统要求，提示输入密码验证；

设置空闲超时时间为20分钟，默认为10分钟。续上：

[R1-ui-console 0]idle-timeout 20 0

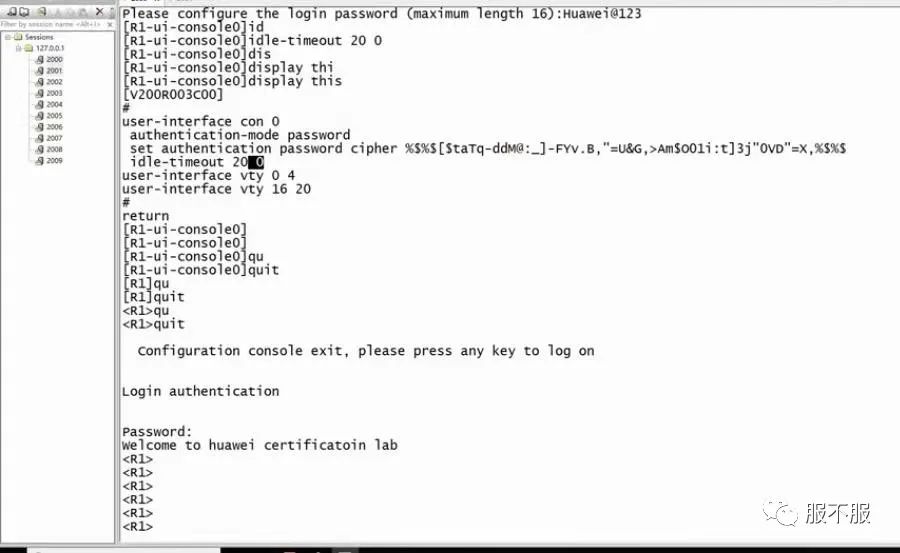

退出后，再进入时就会要求输入登录密码，输入密码时，密码是不显示的。

7，退出系统

[R1-ui-console 0]return，退到用户视图，再次进入需要输入密码。

<R1>quit

8，配置接口IP地址和描述信息

<R1>system-view

[R1]interface g0/0/0

[R1-interface GlgabitEthernet 0/0/0]ip address 10.1.12.1 24 \\24掩码

[R1-interface GlgabitEthernet 0/0/0]description this interface connects to R2-G0/0/0描述

<R2>system-view

[R2-interface GlgabitEthernet]0/0/0

[R2-interface GlgabitEthernet 0/0/0]ip address 10.1.12.2 24 \\24掩码

表示掩码位是24位的。IP地址是四个十进制数组成的，相当于32位二进制；而ip地址后面斜杠加具体数字是一种用CIDR形式表示的一个网段，或者说子网。ip地址后“/24”指32位二进制的前24位用"1"表示，后面8位用0表示，即“11111111 11111111 11111111 000000”；将其转化为十进制，就是“255.255.255.0”。

9，查看端口信息

<R1>system-view

[R1]display interface g0/0/0，回车

10，保存配置文件、查看配置文件、删除配置文件、重启设备

<R1>save

<R1>display save-configuration

<R1>reset save-configuration

<R1>reboot

11，交换机VLAN配置

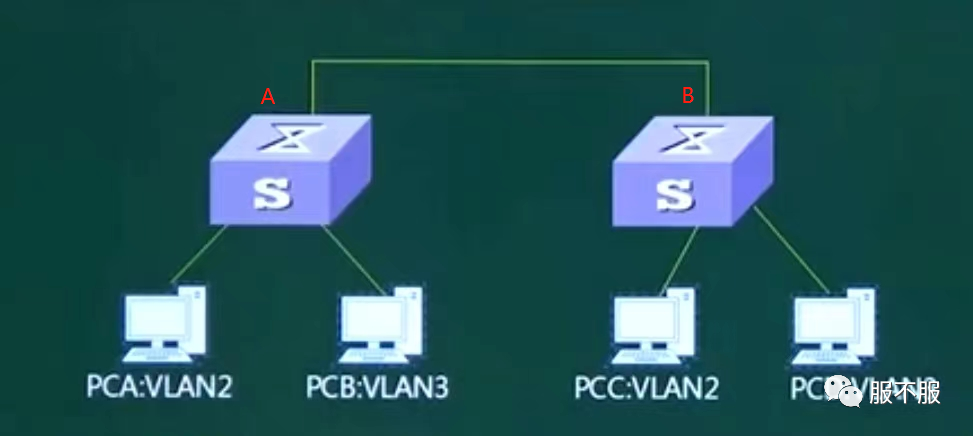

实例说明（基于端口划分vlan）,要求如下

~PCA和PCC同属于一个VLAN2且能互通；

~PCB和PCD同属于一个VLAN3且能互通；

~PC端用户端口类型是access，交换机之间的端口采用trunk类型;

<huawei>system-view

<huawei>sysname switchA

<switchA>vlan batch 2 to 3 \\批量创建vlan 2 3

<switchA>interface g0/0/1

[switchA-interface GlgabitEthernet 0/0/1]port link-type access \\配置接口为access类型

[switchA-interface GlgabitEthernet 0/0/1]port default vlan2 \\把接口加入到vlan2

[switchA-interface GlgabitEthernet 0/0/1]quit

<switchA>interface g0/0/2

[switchA-interface GlgabitEthernet 0/0/2]port link-type access \\配置接口为access类型

[switchA-interface GlgabitEthernet 0/0/2]port default vlan3 \\把接口加入到vlan3

[switchA-interface GlgabitEthernet 0/0/2]quit

<switchA>interface g0/0/3

[switchA-interface GlgabitEthernet 0/0/1]port link-type trunk \\配置接口为trunk类型

[switchA-interface GlgabitEthernet 0/0/1]port trunk allow-pass vlan 2 to 3 \\允许vlan2 3通过

<huawei>system-view

<huawei>sysname switchA

<switchA>vlan batch 2 to 3 \\批量创建vlan 2 3

<switchB>interface g0/0/1

[switchB-interface GlgabitEthernet 0/0/1]port link-type access \\配置接口为access类型

[switchB-interface GlgabitEthernet 0/0/1]port default vlan2 \\把接口加入到vlan2

[switchB-interface GlgabitEthernet 0/0/1]quit

<switchB>interface g0/0/2

[switchB-interface GlgabitEthernet 0/0/2]port link-type access \\配置接口为access类型

[switchB-interface GlgabitEthernet 0/0/2]port default vlan3 \\把接口加入到vlan3

[switchB-interface GlgabitEthernet 0/0/2]quit

<switchB>interface g0/0/3

[switchB-interface GlgabitEthernet 0/0/3]port link-type trunk \\配置接口为trunk类型

[switchB-interface GlgabitEthernet 0/0/3]port trunk allow-pass vlan 2 to 3 \\允许vlan2 3通过

undo：在命令之前加上undo，表示删除命令。

Hybrid：带标签的端口类型，也用于交换机之间通信，比较少用，华为默认端口类型基本为Hybrid类型

<switchB>interface g0/0/3

[switchB-interface GlgabitEthernet 0/0/3]port link-type hybrid \\配置接口为hybrid类型

[switchB-interface GlgabitEthernet 0/0/3]port hybrid tagged vlan 2 to 3 \\允许vlan2 3通过
