[存储] 三星 PM983a 900G ESXi 使用指北

省流助手：1）使用旧版 ESXi 6.7 的 NVMe 驱动；2）切换固态 LBA 为 512e 模式或启用 ESXi 对 4kn 固态的支持

某天闲逛发现了性价比极高的三星 PM983a 固态，于是二话不说就买来添到服务器上，尴尬的是上机后才知道 ESXi 不能识别到它！！！

折腾了好长一段时间都没捣鼓出来，我甚至计划好把它直通给群晖做缓存使用就算了，但功夫不负有心人，经过我在各大论坛、以及某宝评论区中查找资料后，终于找到方法让 ESXi 识别到了这块 PM983A 固态，Nice

一、准备工作

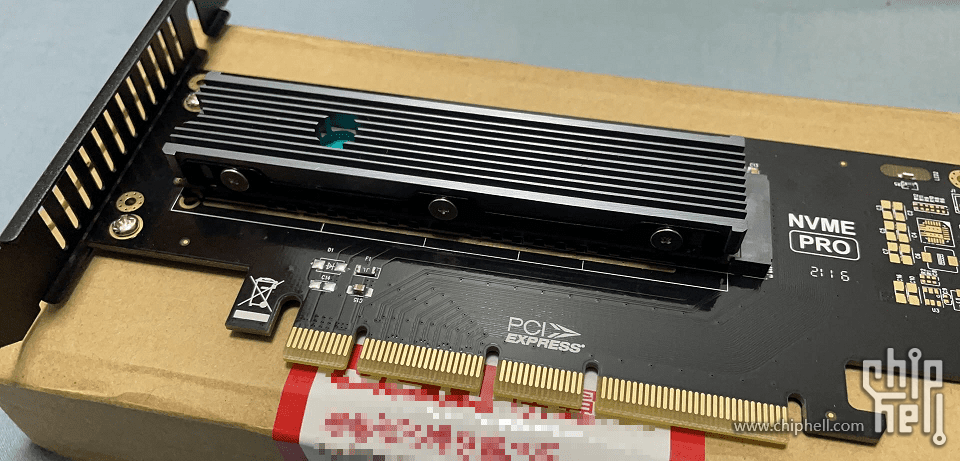

      1. 购买 PM983a 固态（废话）

      2. 提取旧版 ESXi 的 NVMe 驱动（可选，仅 ESXi 7.0 及以上需要）

              下载 ESXi 6.7U3-14320388 镜像并解压提取 NVME.V00 驱动文件（或 #22 楼自取）估计只要是 6.7 版本的驱动都能用

二、替换 NVMe 驱动（可选，仅 ESXi 7.0 及以上需要）

      1. 上传旧版本 NVMe 驱动到数据存储中

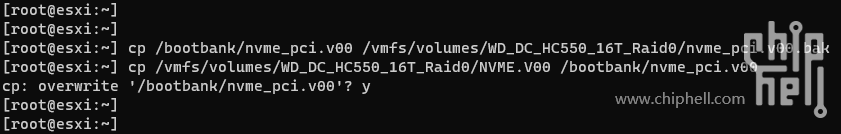

2. 启用 ESXi 的 SSH 服务并登录到命令行界面，参考下图命令备份和替换 NVMe 驱动

3. 重新引导主机以加载旧版 NVMe 驱动（如遇安全引导失败，需要在 BIOS 设置里禁用安全引导）

三、切换固态硬盘 LBA 为 512e 模式（推荐）

1. 启用 ESXi 的 SSH 服务并登录到命令行界面，参考如下命令，关键是最后一条命令

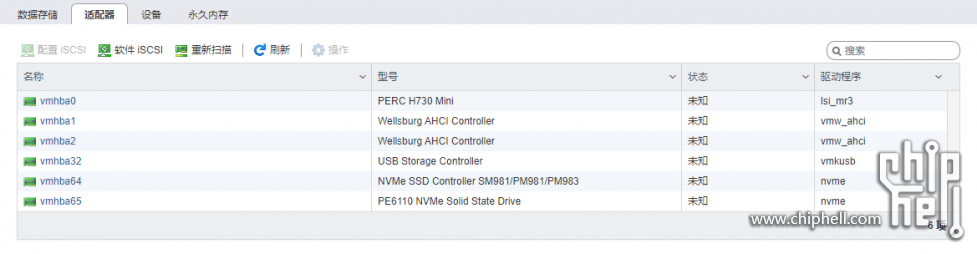

# 获取 NVMe 设备列表，找到固态硬盘的 HBA Name 值，这里是 vmhba64
esxcli nvme device list
# 获取 NVMe 设备详细信息，检查硬盘是否选择正确，请反复确认序列号之类的信息！！！
esxcli nvme device get -A vmhba64
# 更改 NVMe 设备命名空间格式，仅适用于 PM983a 固态，其他固态需要修改 -f 参数的值，此操作将格式化硬盘，谨慎操作！！！
esxcli nvme device namespace format -A vmhba64 -n 1 -f 1 -m 0 -p 0 -l 0 -s 0

复制代码

四、启用 ESXi 对 4kn 固态的支持（不推荐，理由见 #7 和 #30 两层楼的评论）

1. 主机进入维护模式（不能偷懒）

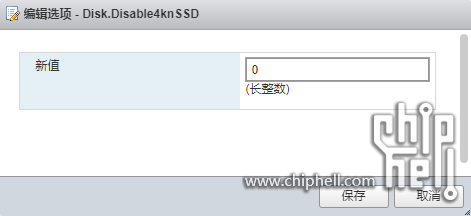

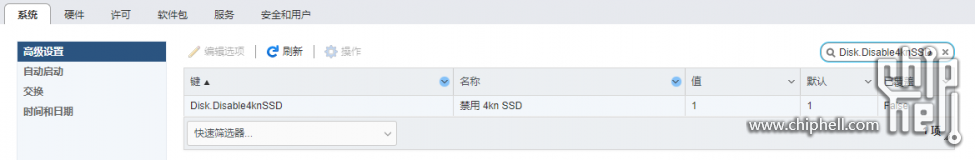

2. 进入【管理 > 系统 > 高级设置】页面，右上角搜索框输入【Disk.Disable4knSSD】找到该配置项，左上角点击【编辑选项】将该值从 1 改为 0 并保存

4. 如果【新建数据存储】出现【无法创建 VMFS 数据存储 SSD - 操作失败】的错误提示，原因就是驱动不匹配，需要替换为旧版驱动

四、新建数据存储

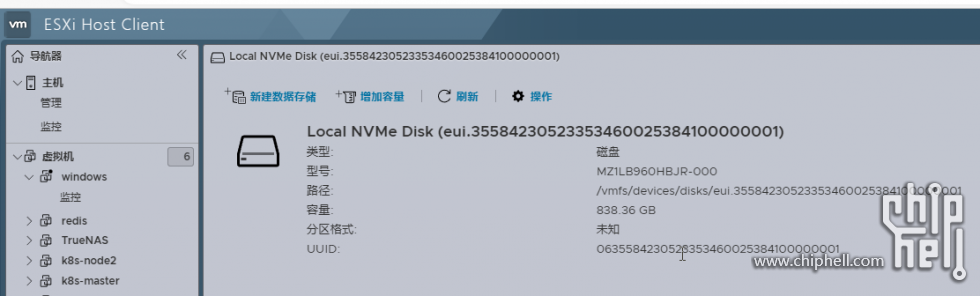

1. 切换到【存储 > 设备】页面就会出现一个 838 GB 的 Local NVMe Disk 设备（如果没出现就重新引导主机试试）

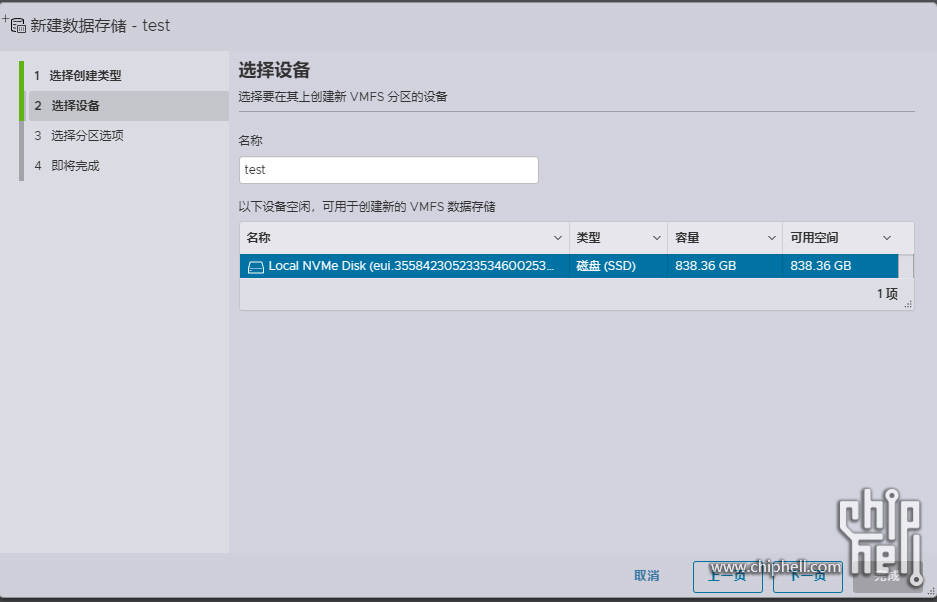

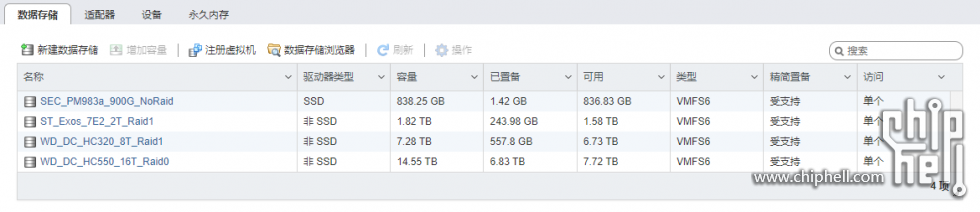

2. 在【存储 > 数据存储】页面点击【新建数据存储】然后选中这块固态即可，爽爆了有木有

五、题外话

      1. 关于 Disk.Disable4knSSD 这个选项，不知为何 ESXi 默认禁用 4kn 格式的固态，有了解的大佬？【详情见 #7 楼评论】

      2. 目测 PM983a 出厂默认就是 4kn 格式，所以是不是改回 512e 就能直接识别了呢？（可以但没必要）【我错了，在 ESXi 上很有必要】

      3. 折腾完 PM983a 后 Hynix PE6110 居然顺带识别出来了，或许这块盘出厂也是 4kn 格式的，真是好事成双~

      4. 这块盘高负载下温度也没超过 50 度，毕竟在服务器上有【散热片＋暴力风扇】双重降温措施（凑合使使）

初来乍到，写份教程攒点经验，更希望能帮到有需要的朋友，内容如有错误还请各位指指点点

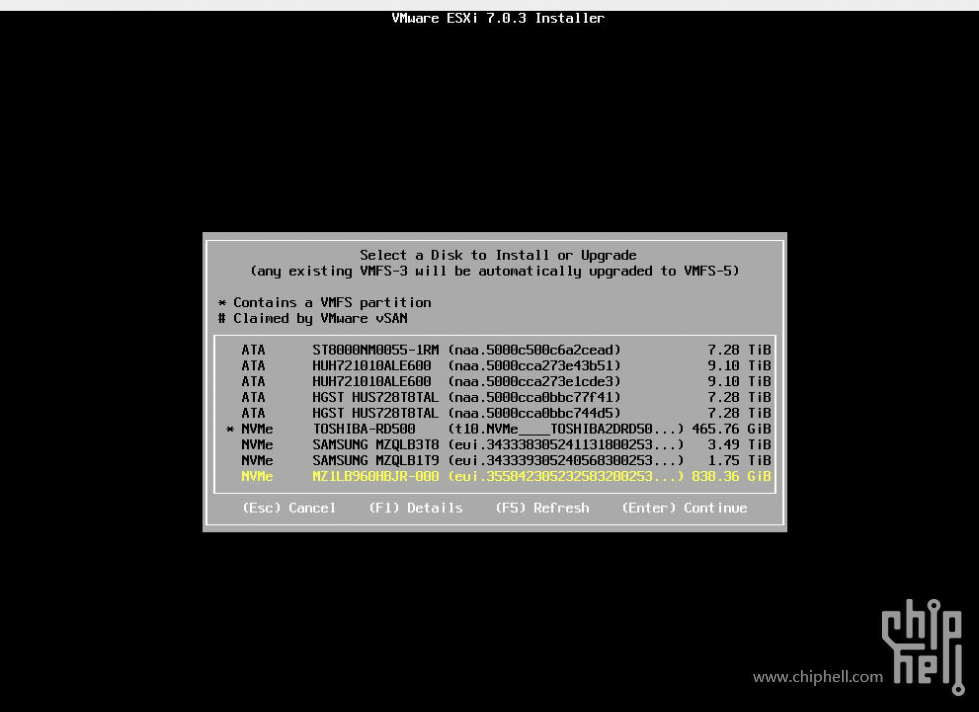

ESXi-7.0U3c-19193900-ESIR这个版本可以直接把PM983A当做系统盘


特意去找了这个版本的发布信息，如下，大概是他修改了默认启用4kn支持和打上了驱动

发布最新的ESXi-7.0U3sd-19482531

· 允许在不受支持的 CPU 上安装 ESXi 7.0
· 允许在不受支持的NVME 上安装 ESXi 7.0
· 允许支持USB网卡，如RTL8156
· 支持Intel i225 i219等网卡
· 虚拟缓存大小修改为 4G，解决 ESXi 7.0 默认安装占用磁盘空间过大的问题

Update: 根据这篇文章明白了上面的命令，4KN改回了512e,
vmware-vsphere/" target="_blank" style="overflow-wrap: break-word; color: rgb(169, 0, 0); font-family: 微软雅黑, Tahoma, "Microsoft Yahei", Simsun; font-size: 15px; text-wrap: wrap; background-color: rgb(255, 255, 255);">https://blog.westerndigital.com/ ... for-vmware-vsphere/

以尝试用 Ubuntu 装个 nvme-cli 把盘改成 512e 再试试安装 ESXi 系统。

参考链接：https://zhuanlan.zhihu.com/p/355590811
这是改 4kn 的，反其道而行之即可
