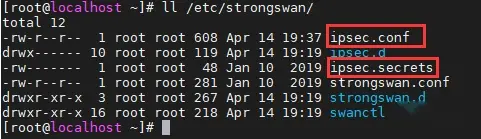

strongSwan是一个开源的基于IPsec的VPN解决方案，默认安装路径是/etc/strongswan/，比较重要的配置文件就是ipsec.conf（strongSwan之ipsec.conf配置手册）和ipsec.secrets（strongSwan之ipsec.secrets配置手册）这两个配置文件了。

今天就来介绍一下如何配置strongSwan和华三设备的IPsec对接。

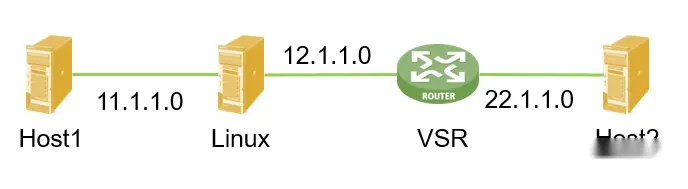

对（对比华三设备配置，讲解Linux主机如何配置strongSwan）的组网拓扑稍作调整，用一台华三VSR替换掉Linux2主机，使Linux服务器和VSR直接对接，如下图所示：

在（对比华三设备配置，讲解Linux主机如何配置strongSwan）中，我们已经对strongSwan和VSR的IPsec配置进行了初步对比，简单回顾一下：

先看VSR和strongSwan一样的地方：第一阶段的协商模式默认都是主模式，第二阶段默认的加密模式都是ESP，报文封装模式默认都是隧道模式。

再看有差别的地方，strongSwan的ipsec.conf配置文件如下：

cat /etc/strongswan/ipsec.confconn swan authby = psk keyexchange=ikev1 left=12.1.1.1 leftsubnet=11.1.1.0/24 right=12.1.1.2 rightsubnet=22.1.1.0/24 auto=route

这里面有隐藏的默认配置：

conn swan leftid=12.1.1.1 rightid=12.1.1.2 ike = aes128-sha256-modp3072 esp = aes128-sha256

这里有个问题，就是IKE算法中的PRF-modp3072算法华三暂时不是支持的。同时strongSwan有依据说明，如果没有给出PRF，则为完整性定义的算法将用于PRF，所以我们把配置修改为ike = aes128-sha256试一下。

到这里，strongSwan的配置就完成了。

conn swan authby = psk keyexchange=ikev1 left=12.1.1.1 leftid=12.1.1.1 leftsubnet=11.1.1.0/24 right=12.1.1.2 rightid=12.1.1.2 rightsubnet=22.1.1.0/24 auto=route ike = aes128-sha256 esp = aes128-sha256cat /etc/strongswan/ipsec.secrets12.1.1.2 12.1.1.1 : PSK swan

接下来就是比较拿手的H3C配置了，按照strongSwan的配置进行调整，直接上配置：

#ike keychain swan pre-shared-key address 12.1.1.1 255.255.255.0 key simple swan#ike proposal 10 encryption-algorithm aes-cbc-128 authentication-algorithm sha256#ike profile swan keychain swan local-identity address 12.1.1.2 match remote identity address 12.1.1.1 255.255.255.0 proposal 10#acl advanced 3402 rule 0 permit ip source 22.1.1.0 0.0.0.255 destination 11.1.1.0 0.0.0.255#ipsec transform-set swan esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha256#ipsec policy swan 10 isakmp transform-set swan security acl 3402 local-address 12.1.1.2 remote-address 12.1.1.1 ike-profile swan#interface GigabitEthernet3/0 ipsec apply policy swan

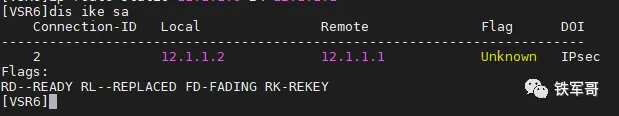

然后触发一下，发现IPsec协商失败，状态未知。

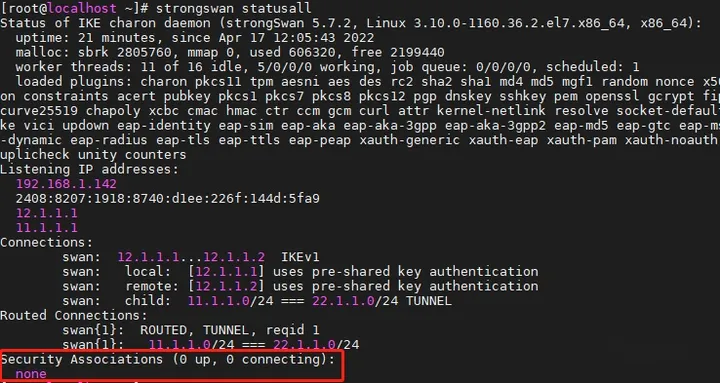

在Linux端查看也是IKE SA建立失败。

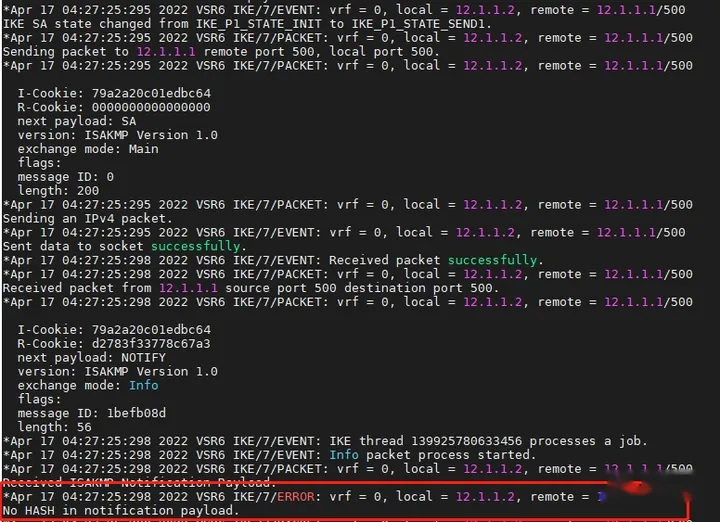

在VSR上进行debug，发现有报错，提示“No HASH in notification payload.”，翻译一下就是说通知有效负载中没有HASH。

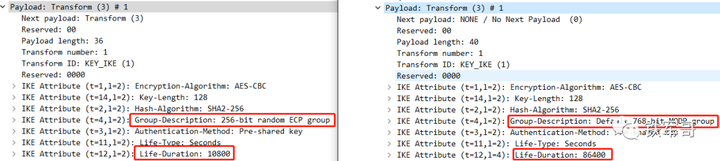

然后抓包看一下。

我们发现DH组和生命周期信息还是存在一些差异，修改strongSwan的算法配置为ike = aes128-sha256-modp1024，对应的，调整VSR中ike proposal的DH组为2（1024-bit），命令dh group2。同时调整strongSwan的ikelifetime为86400（1天）。

ike = aes128-sha256-modp1024ikelifetime=86400

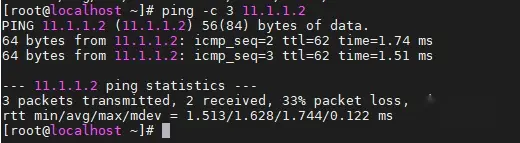

再次触发一下，通了！

查看VSR上相关的SA信息。

查看strongSwan的相关状态信息。

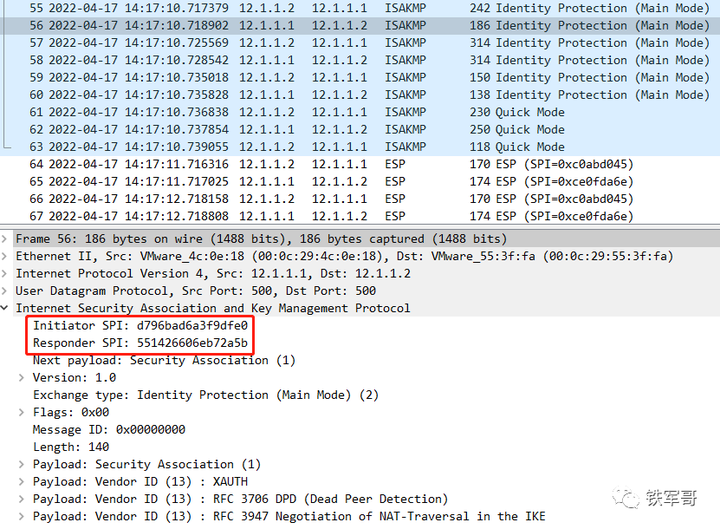

报文交互也是正常。

看来strongSwan和H3C的IPsec对接也不难啊！

最后给一份完整的设备配置。

cat /etc/strongswan/ipsec.confconn swan authby = psk keyexchange=ikev1 left=12.1.1.1 leftid=12.1.1.1 leftsubnet=11.1.1.0/24 right=12.1.1.2 rightid=12.1.1.2 rightsubnet=22.1.1.0/24 auto=route ike = aes128-sha256-modp1024 esp = aes128-sha256 ikelifetime=86400cat /etc/strongswan/ipsec.secrets12.1.1.1 12.1.1.2 : PSK swan

VSR配置：

#interface GigabitEthernet3/0 ipsec apply policy swan#acl advanced 3402 rule 0 permit ip source 22.1.1.0 0.0.0.255 destination 11.1.1.0 0.0.0.255#ipsec transform-set swan esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha256#ipsec policy swan 10 isakmp transform-set swan security acl 3402 local-address 12.1.1.2 remote-address 12.1.1.1 ike-profile swan#ike profile swan keychain swan local-identity address 12.1.1.2 match remote identity address 12.1.1.1 255.255.255.0 proposal 10#ike proposal 10 encryption-algorithm aes-cbc-128 dh group2 authentication-algorithm sha256#ike keychain swan pre-shared-key address 12.1.1.1 255.255.255.0 key simple swan

挺简单的，不是吗？
