最近接手两台IBM system X3250 M4的机器。


一台用两块SAS硬盘组成RAID1.安装windows server 2008.


一台用四块SAS硬盘组成RAID10.安装RHEL5.8



注意:


system X3250 M4配置了RAID后用Server Guide v9.22是无法安装windows server 2003的。只支持windows server 2008.不知道其它版本是否会有这个问题。


system X3250 M4配置了RAID后安装centos5.8系统重启后会出现黑屏,光标一直闪烁却一直不进系统的故障。但安装RHEL5.8系统不会出现这个问题,且自带RAID驱动,不需要Server Guide来引导!




一、配置LSI Logic Config Utility v7.19阵列

配置LSI集成RAID阵列,注意,此RAID为硬RAID。不是BIOS中自带的软RAID。需要配置BIOS自带的软件RAID的用户请参见:http://wenku.baidu.com/view/7bba74ede009581b6ad9eb00.html



1,开机启动后,当系统进入到下图的时候,按F1进入BIOS设置




IBM system X3250 M4 配置RAID阵列



2进入System Settings 下 Devices and I/O Ports 子菜单 将 Configure SATA as 值设为RAID
(IDE/AHCI/RAID), 保存设置,重启




IBM system X3250 M4 配置RAID阵列





IBM system X3250 M4 配置RAID阵列





IBM system X3250 M4 配置RAID阵列

3,在开机自检的时候会提示你按ctrl+c进入到LSI Logic Config Utility v7.19管理界面。

IBM system X3250 M4 配置RAID阵列

选择第一项:RAID Properties 并按enter.


IBM system X3250 M4 配置RAID阵列



4,这时候进入到创建RAID级别界面。第一项为创建RAID1.第二项RAID10.第三项RAID0.我们选择第一项,创建RAID1.并按Enter


IBM system X3250 M4 配置RAID阵列



5.这时候进入到磁盘配置界面。可以看到我们有两块盘大小为136G的硬盘待配置。


IBM system X3250 M4 配置RAID阵列



6,光标移动到RAID Disk下面。并按space键选中需要创建RAID的磁盘。这时候NO会变成YES。将两块硬盘都选上。


IBM system X3250 M4 配置RAID阵列



IBM system X3250 M4 配置RAID阵列



7,两块都为yes后,按C创建RAID,会跳到如下保存页面,选择第二个标签 “Save changes then exit this menu”保存修改并退出。

IBM system X3250 M4 配置RAID阵列



8这时候会回到最初的界面,我们可以选择第二项 SAS Topology 如下图:

IBM system X3250 M4 配置RAID阵列



9,回车后,会看到如下SAS RAID阵列拓扑图。由图中可知,我们创建的是RAID1阵列。


IBM system X3250 M4 配置RAID阵列





10,最后,一直按Exit,选择最后一项退出LSI配置并重启。


IBM system X3250 M4 配置RAID阵列



至此,LSI Corp Config Utility v7.19RAID配置完成了!



二、下载IBM官方ServerGuide9.22引导镜像


1,先在以下链接下载X3250 m4server guid软件。


http://www-947.ibm.com/support/entry/portal/docdisplay?lndocid=MIGR-5088993
其中 ibm_utl_sguide_9.22_anyos_i386.iso是安装32位系统ibm_utl_sguide_9.22_anyos_x86-64.iso是安装64位系统的。选择适合你的镜像后点击"I agree"进入下载等待页面。

IBM system X3250 M4 配置RAID阵列



2这时候会出现一个选择补丁的等待界面,这时候请耐心等待,IBM在为您寻找需要的软件。大概过几分钟后会弹出下载页面。


IBM system X3250 M4 配置RAID阵列



3,几分钟后,下载页面弹出,我选择的“使用浏览器(HTTP)下载。点击继续便开始下载了。


IBM system X3250 M4 配置RAID阵列



3,下载完成后,将该ISO镜像刻录成光盘。并连接在IBM X3250 m4服务器上。开机后什么也不用做,服务器默认会进入到光盘引导界面。




三、配置ServerGuide引导安装windows 2008系统




 1、 用ServerGuide CD启动服务器,会有几分钟的引导过程,请等待。






IBM system X3250 M4 配置RAID阵列

IBM system X3250 M4 配置RAID阵列





2,选择使用本引导盘的语言(注意:此时语言为ServerGuide引导程序语言,与所要安装操作系统无关),出现如下画面,选择“English”






IBM system X3250 M4 配置RAID阵列



3、选择键盘布局的画面,在这里选择“United States”,然后点击”NEXT”:




IBM system X3250 M4 配置RAID阵列

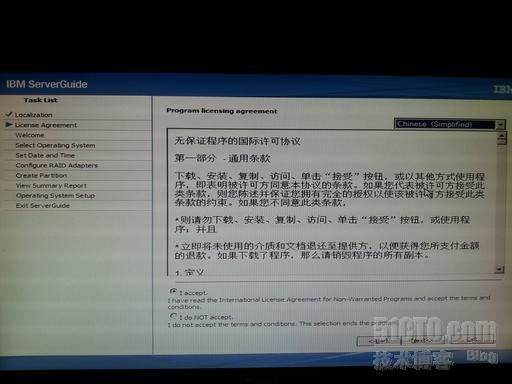

4、中文用户可以在Language选项中选择Chinese 阅读中文协议,


出现许可协议界面,阅读许可协议内容,点击“I accept”继续即可:






IBM system X3250 M4 配置RAID阵列

IBM system X3250 M4 配置RAID阵列





5、在这里可以选择您要安装的操作系统,选择后点击“NEXT”






IBM system X3250 M4 配置RAID阵列



6、 设置正确的日期和时间后点击“NEXT”






IBM system X3250 M4 配置RAID阵列



7、此时进入阵列配置阶段:


(1)在中线右边的上半部分会显示出阵列卡、硬盘数量和当前阵列的信息。在阵列卡支持及硬盘数量足够的情况下,在Select RAID Level的选项下会有一些可以配置的阵列级别可选。注意:这里会出现两次RAID配置界面,其中,第一次显示的是“ServerRAID-M100”是指BIOS中软RAID的阵列配置情况,如下图;由于我们没有启用BIOS的软阵列,所以这里显示的是“Current Configuration None,这里我们选择默的Keep Current Adapter Configurationnext即可。







IBM system X3250 M4 配置RAID阵列



(2) 这时候会出现第二个RAID阵列配置界面“SAS2004”,即我们在LSI Logic Config Utility阵列卡中已经配置好了RAID1阵列,ServerGuide已经自动检测出了“Current Configuration:RAID1”,所以这里不需要ServerGuide再为我们配置阵列,可以选择图的Keep Current Adapter Configuration”选项,然后点击“NEXT”继续。







IBM system X3250 M4 配置RAID阵列



――――――――――――――――――――――――――――――――――


可选阵列级别说明:


RAID Defaults:使用默认方式配置阵列(1块硬盘默认配置Volume2块硬盘默认配置Raid13块以上硬盘默认配置Raid5)


RAID 0:使用所有可用的硬盘配置1Raid0


RAID 1:使用前2块硬盘配置1Raid1


RAID 10:使用前4块硬盘配置1Raid10


RAID 5:使用所有可用的硬盘配置1Raid5


RAID 1RAID 1:使用前2块硬盘配置1Raid1,再使用其次的2块硬盘配置1Raid1


RAID 1RAID 5:使用前2块硬盘配置1Raid1,再使用其余的硬盘配置1Raid5


Add Hot Sopare:如果选中此项,则会默认使用一块硬盘作为热备份硬盘


―――――――――――――――――――――――――――――――――――――――






(3)、如果进行了阵列的配置,那么进入下个页面后会显示阵列状态StatusConfiguring(正在配置)配置结束后状态会显示Completed,后点击“NEXT”继续,如图:




IBM system X3250 M4 配置RAID阵列



8.然后进入如下图所示进行分区和文件系统类型选择,在分区时注意不要小于8G的容量:(此时所输入的数值为系统分区的容量,即C盘容量;剩余空间在系统磁盘管理中以未划分状态出现),如图:


――――――――――――――――――――――――――――――――――


注意:


如果是在ServerGuide中配置的RAID,而不是在LSIBIOS中事先配置好RAID的话,那么系统会提示ServerGuide需要重启服务器来初始化阵列,点击“NEXT”重新启动,重启后请等待ServerGuide重新引导,不要做任何操作。重新后也会进入下图的画面。



――――――――――――――――――――――――――――――――――



IBM system X3250 M4 配置RAID阵列







――――――――――――――――――――――――――――――――――

注意:默认情况下ServerGuide会清除第一块硬盘或第一个阵列的逻辑驱动器上所有分区和数据。如果选中了Clear All Disks,那么会清除所以硬盘及阵列上的数据。如果其他硬盘上有重要数据,建议最好先备份出来。


――――――――――――――――――――――――――――――――――



9、点击“NEXT”执行创建分区和格式化操作,完成后会显示下图:






IBM system X3250 M4 配置RAID阵列



10、点击“NEXT”后进入下图所示,显示出服务器的一些详细信息检查服务器所配置的信息有无错误,然后点击“NEXT”




IBM system X3250 M4 配置RAID阵列



11、 ServerGuide 会提示拷贝windows的相关驱动和安装文件,点击“NEXT”继续:




IBM system X3250 M4 配置RAID阵列





12数据拷贝完成后,ServerGuide光盘会自动弹出,提示您需要更换与开始时选择的操作系统对应的Windows server 2008光盘点击“NEXT”继续:




IBM system X3250 M4 配置RAID阵列

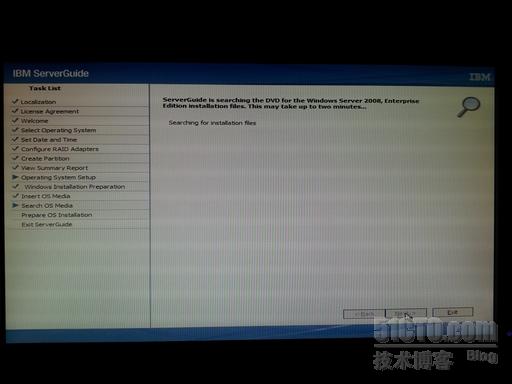

13插入Windows光盘后,会开始自动搜索,如图:




IBM system X3250 M4 配置RAID阵列



14找到光盘后会有下图所示界面,点击next继续。如果光盘不符,会提示重新插入光盘。


――――――――――――――――――――――――――――――――――


注意:


建议使用原版的windows server 2008安装盘,不要用一些修改过的,如多合一的版本,因为修改过的盘可能会导致ServerGuide无法识别安装盘而无法顺利引导安装。


――――――――――――――――――――――――――――――――――



IBM system X3250 M4 配置RAID阵列



15,如果光盘是正确的话,就会直接进入windows server 2008的安装界面开始安装系统了,剩下的步骤全部自动化完成!



IBM system X3250 M4 配置RAID阵列

本文参考链接:

http://hi.baidu.com/sexycoder/item/8ce847aca2dbe33b030a4d8b




另外,工作中还遇到了一些关于此服务器的问题, 这里一并贴上。

1,如RAID磁盘损坏一块后,IBM服务器橙色警告指示灯会亮起,在我拨下一块RAID磁盘模拟损坏时,现象如图:





IBM system X3250 M4 配置RAID阵列



2,如果RAID磁盘其中一个数据丢失在重建时,硬盘×××指示灯会亮起。正常情况下,SAS硬盘应该是绿色灯常亮,而×××灯不亮。



3,如果用有数据的磁盘组建RAID1时,必需先将有数据的磁盘在LSI中格式化才能重新组建RAID,否则在组建RAID的时候会出现RAID总是保存后仍不生效的情况。下面列出如何在LSI中格式化的方法:

进入到LSI阵列卡配置界面后,选择第二项 “SAS Topology”

 IBM system X3250 M4 配置RAID阵列

 进入到磁盘配置列表页,这里会显示出磁盘的配置状态,下图中我只有一块磁盘连接到服务器Slot0。同时按 "alt+d" 进入到磁盘属性配置界面。

IBM system X3250 M4 配置RAID阵列

下图为磁盘属性界面,其中第一项为格式化,第二项为磁盘校验,这里我们选择第一项Format格式化磁盘,按下Enter。

IBM system X3250 M4 配置RAID阵列



这时候进入到磁盘格式化界面,按下大写的F即开始格式化了!

IBM system X3250 M4 配置RAID阵列




磁盘正在格式化。

注意:这种格式化的时间非常漫长,我160G的硬盘格式化完需要40分钟的时间。

IBM system X3250 M4 配置RAID阵列



格式化完之后再按照我前面所说的配置RAID的方法重新配置RAID即可成功!
