AR/QCA/MTK Breed，功能强大的多线程 Bootloader

hackpascal自行设计开发的一个全新的 Bootloader，并用于取代 U-Boot。
此 Bootloader 暂取名为 Breed，不是 U-Boot，也不是 U-Boot 的改进版，是全新、独立的、跟 U-Boot 平级的 Bootloader。

科普一下：
Bootloader 意思为引导加载器，即为用于加载操作系统的程序。它是一大类此类功能程序的统称。现在的 BIOS、UEFI、GRUB、RedBoot、U-Boot、CFE、Breed 等都是 Bootloader。
因此，还是上面那句话，Breed 不是由什么东西改名出来的，这就是一个新的东西。看着有些人的话我真的觉得很搞笑。
此外，由上面两句话，如果想从 Breed 刷到其他任何 Bootloader，例如 U-Boot，请在 Breed 固件更新页面选择更新 Bootloader。。。。。。。。。。。。

免费、无限制、不开源

特别提醒：“不死”指的是所有固件更新操作均在 Breed 里面完成。因为有些官方升级固件自带 Bootloader，如果从官方固件的 Web 进行升级，那么会导致 Breed 被覆盖。Breed 在刷入固件时会自动去掉固件自带的 Bootloader，因此能够保证 Breed 本身是“不死”的。

Breed 不支持启动非 Linux 类型的固件，例如 TP/水星/迅捷的 VxWorks 系统。因此如果固件大小小于等于 2MB，那就肯定不能刷了。

Breed 不能智能识别【任何】固件，能支持的固件都是要写代码做判断的。又不是人看一眼就知道哪里是固件。。。

Breed 拥有以下新特性：

  • 实时刷机进度，进度条能准确反映刷机进度

  • Web 页面快速响应

  • 最大固件备份速度，依 Flash 而定，一般能达到 1MB/s

  • 免按复位键进入 Web 刷机模式

  • Telnet 功能，免 TTL 进入 Breed 命令控制台

  • 复位键定义测试功能

  • 固件启动失败自动进入 Web 刷机模式

  • 可自定义位置和大小的环境变量块





[本帖内容]

  • 2楼 - 更新日志

  • 3楼 - 适用机型和 Flash 说明

  • 4楼 - Breed 命令控制台说明及 TTL 刷机

  • 5楼 - 复位键测试说明

  • 6楼 - 环境变量说明、自定义复位键说明、小米 Mini 固件启动设置

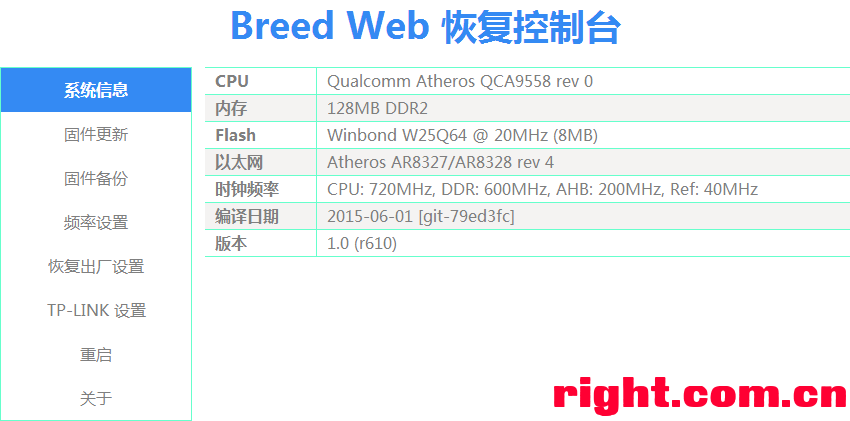

[进入 Web 刷机模式]
电脑网络连接设置为自动获取 IP 地址
打开 CMD，运行 ping 192.168.1.1 -t
注意从 r979 开始，这个 IP 地址是可以被修改的，所以在实际操作时，需要替换为修改后的 IP
按住复位键或者WPS键再给路由通电，如果看到路由器的部分或全部LED连闪4次，或 ping 通即表明进入 Web 刷机模式

[免按复位键进入 Web 刷机模式]
通过一个 Breed Enter 工具实现 (需要 Npcap 支持)
https://github.com/nmap/npcap/releases/download/v0.10-r7/npcap-0.10-r7.exe 下载 Npcap，安装时 WinPcap 兼容模式
还是支持一下 Windows XP 吧
点此下载 Windows XP 专用测试版 BreedEnter (使用 WDK 7.1.0 编译): http://breed.hackpascal.net/BreedEnter-VC80-XP.zip

确保路由与电脑通过网线相连

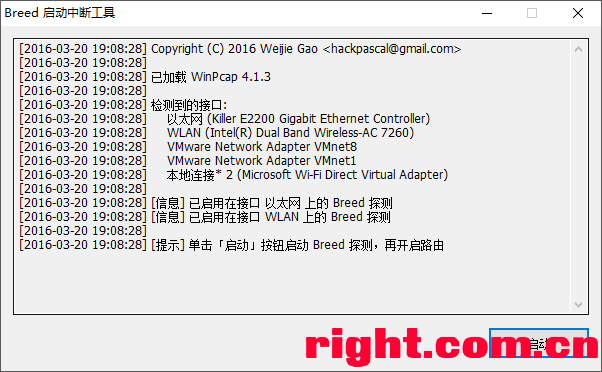

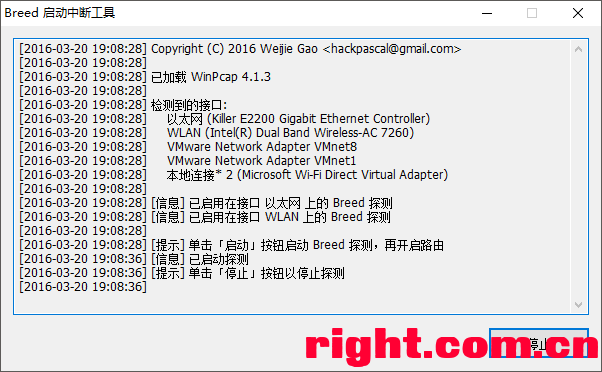

1. 启动 BreedEnter.exe


2. 路由断电再通电

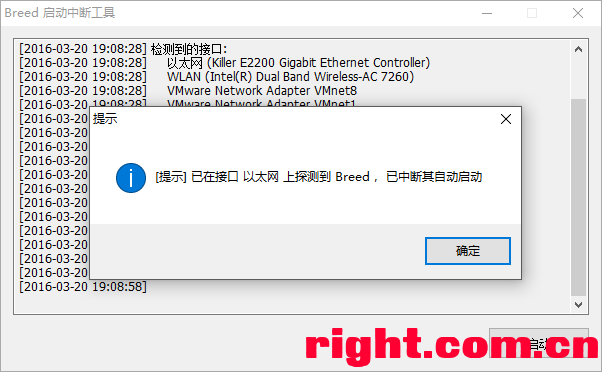

3. 如果程序界面提示如下即表明已进入 Web 刷机模式


[修改串口波特率]

  • 进入 Breed 命令控制台

  • 执行命令 setbrg <波特率> 即可

  • 重启生效



[文件说明]
AR7161/AR913X/AR724X/AR9331/AR934X/RT305X/RT5350 不再更新（也不再刷版本号），其 Breed 文件已移入 https://breed.hackpascal.net/EOL/，文件名后面会注明最后的修订号。百度网盘里的这些文件会放在另一个单独的压缩包。

文件名说明
BreedEnter.exeBreed 启动中断工具，实现免按复位键进入 Web 刷机模式
md5sum.txt当前版本所有 Breed 文件的 MD5 值，用于校验文件的完整性
breed-mt7620-reset1.binMT7620A / MT7620N 全通用，波特率 57600，复位键 GPIO#1
breed-mt7620-reset2.binMT7620A / MT7620N 全通用，波特率 57600，复位键 GPIO#2
breed-mt7620-reset11.binMT7620A / MT7620N 全通用，波特率 57600，复位键 GPIO#11
breed-mt7620-reset12.binMT7620A / MT7620N 全通用，波特率 57600，复位键 GPIO#12
breed-mt7620-reset13.binMT7620A / MT7620N 全通用，波特率 57600，复位键 GPIO#13
breed-mt7620-reset26.binMT7620A / MT7620N 全通用，波特率 57600，复位键 GPIO#26
breed-mt7620-reset30.binMT7620A / MT7620N 全通用，波特率 57600，复位键 GPIO#30
breed-mt7620-rt-n14u.binMT7620A / MT7620N 全通用，波特率 57600，复位键 GPIO#1，WPS 键 GPIO#2
breed-mt7620-whr-1166dhp.binMT7620A / MT7620N 全通用，波特率 57600，复位键 GPIO#52，AOSS 键 GPIO#53
breed-mt7620-lenovo-y1.bin联想 Y1 (newifi mini) 专用，波特率 115200，复位键 GPIO#11
breed-mt7620-lenovo-y1s.bin联想 Y1S (newifi) 专用，千兆口可用，波特率 115200，复位键 GPIO#11
breed-mt7620-zte-q7.bin中兴 ZTE Q7 专用，波特率 57600，复位键 GPIO#26
breed-mt7620-youku-yk1.bin优酷路由宝专用，波特率 57600，复位键 GPIO#1
breed-mt7620-xiaomi-mini.bin小米 Mini 专用，波特率 115200，复位键 GPIO#30
breed-mt7620-fir302m.bin斐讯 FIR300M/302M 专用，波特率 57600，复位键 GPIO#2
breed-mt7620-phicomm-psg1208.bin斐讯 PSG1208 (K1)/ PSG1218 (K2) 专用，波特率 57600，复位键 GPIO#1
breed-mt7620-hiwifi-hc5761.bin极路由 极壹S (HC5661)/极贰 (HC5761) 专用，波特率 115200，复位键 GPIO#12
breed-mt7620-hiwifi-hc5861.bin极路由 极叁 (HC5861) 专用，千兆LAN可用，波特率 115200，复位键 GPIO#12
breed-mt7620-oye-0001.bin哦耶 Oye-0001 专用，波特率 115200，复位键 GPIO#1
breed-mt7620-airmobi-iplay2.binAirMobi iPlay2 专用，波特率 57600，复位键 GPIO#26
breed-mt7621-newifi-d1.bin联想 Newifi D1 专用，DDR3 内存适用，默认 256MB DDR AC 时序参数，波特率 115200，复位键 GPIO#15，WPS 键 GPIO#18
breed-mt7621-newifi-d2.bin联想 Newifi D2 专用，DDR3 内存适用，默认 512MB DDR AC 时序参数，波特率 115200，复位键 GPIO#3，WPS 键 GPIO#7
breed-mt7621-xunlei-timeplug.bin迅雷时光机 (时光云) 专用，DDR3 内存适用，默认 256MB DDR AC 时序参数，波特率 115200，复位键 GPIO#4
breed-mt7621-youku-l2.bin优酷路由宝 YK-L2 专用，DDR3 内存适用，默认 256MB DDR AC 时序参数，波特率 115200，复位键 GPIO#18，WPS 键 GPIO#17
breed-mt7621-phicomm-k2p.bin斐讯 K2P 专用，DDR3 内存适用，默认 512MB DDR AC 时序参数，波特率 57600，复位键 GPIO#3
breed-mt7621-pbr-m1.binPandoraBox PBR-M1 专用，DDR3 内存适用，默认 512MB DDR AC 时序参数，波特率 115200，复位键 GPIO#18
breed-mt7621-totolink-a3004ns.binTOTOLINK A3004NS 专用，DDR3 内存适用，默认 256MB DDR AC 时序参数，波特率 57600，复位键 GPIO#4，WPS 键 GPIO#3
breed-mt7621-xiaomi-r3g.bin小米路由器 3G 专用，NAND 启动，DDR3 内存适用，默认 256MB DDR AC 时序参数，波特率 115200，复位键 GPIO#18
breed-mt7621-creativebox-v1.binCreativeBox v1 专用，DDR3 内存适用，默认 512MB DDR AC 时序参数，波特率 115200，复位键 GPIO#18
breed-mt7621-hiwifi-hc5962.bin极路由4/HC5962/B70 专用，NAND 启动，DDR3 内存适用，默认 256MB DDR AC 时序参数，波特率 115200，复位键 GPIO#18
breed-mt7621-r6220.binNetgear R6220 专用，NAND 启动，DDR2 内存适用，固定 128MB DDR AC 时序参数，波特率 57600，复位键 GPIO#14，WPS 键 GPIO#7，RFKILL 键 GPIO#8
breed-mt7621-wndr3700v5.binNetgear WNDR3700 v5 专用，DDR2 内存适用，固定 128MB DDR AC 时序参数，波特率 57600，复位键 GPIO#14，WPS 键 GPIO#7，RFKILL 键 GPIO#8
breed-mt7621-gehua-ghl-r-001.bin歌华 GHL-R-001 专用，DDR3 内存适用，默认 512MB DDR AC 时序参数，波特率 57600，复位键 GPIO#18
breed-mt7628-hiwifi-hc5661a.bin极路由 极壹S (HC5661A) 专用，波特率 115200，复位键 GPIO#38
breed-mt7628-oye-0006.bin哦耶 OYE-0006 专用，波特率 115200，复位键 GPIO#38
breed-mt7688-reset38.binMT7628AN/KN 全通用，波特率 57600，复位键 GPIO#38
breed-mt7688-wrtnode2r.binMT7628AN/KN 全通用，波特率 115200，复位键 GPIO#5
breed-rt3050-buffalo-wcr-hp-gn.bin (不再更新)Buffalo WCR-HP-GN 专用，SPI 启动，波特率 57600，复位键 GPIO#10，WPS 键 GPIO#0
breed-rt3050-di-524m-b1.bin (不再更新)D-LINK DI-624M B1 专用，SPI 启动，波特率 57600，复位键 GPIO#10
breed-rt305x-nor-reset0.bin (不再更新)RT305X 通用，NOR 启动，波特率 57600，复位键 GPIO#0
breed-rt305x-nor-reset10.bin (不再更新)RT305X 通用，NOR 启动，波特率 57600，复位键 GPIO#10
breed-rt3052-dir-605-b1.bin (不再更新)D-LINK DIR-605 B1 专用，NOR 启动，波特率 57600，复位键 GPIO#10，WPS 键 GPIO#0
breed-rt3052-hg255d.bin (不再更新)华为 HG255D 专用，NOR 启动，波特率 115200，复位键 GPIO#4，WPS 键 GPIO#10
breed-rt5350-airmobi-iplay.bin (不再更新)AirMobi iPlay 专用，波特率 57600，复位键 GPIO#12
breed-rt5350-hame-a5.bin (不再更新)华美 A5 专用，波特率 57600，复位键 GPIO#0
breed-rt5350-zm-10.bin (不再更新)中沃 ZM-10 专用，波特率 57600，复位键 GPIO#10
breed-ar7161-dir-825-b1.bin (不再更新)D-LINK DIR-825 B1 专用，波特率 115200，复位键 GPIO#3，WPS 键 GPIO#8
breed-ar724x.bin (不再更新)AR724X 通用，百兆有线，波特率 115200，复位键 GPIO#11，QSS 键 GPIO#12
breed-ar724x-reset11.bin (不再更新)AR724X 通用，百兆有线，波特率 115200，复位键 GPIO#11
breed-ar724x-reset12.bin (不再更新)AR724X 通用，百兆有线，波特率 115200，复位键 GPIO#12
breed-ar7240-wnr1000v2.bin (不再更新)Netgear WNR1000 v2 专用，百兆有线，波特率 115200
breed-ar7242-wr2543nd.bin (不再更新)TP-LINK WR2543ND 专用，波特率 115200，复位键 GPIO#11，QSS 键 GPIO#12
breed-ar7242-aruba-ap93.bin (不再更新)Aruba-AP93 专用，千兆有线，波特率 115200，复位键 GPIO#11，WPS 键 GPIO#12
breed-ar913x.bin (不再更新)AR913X 通用，百兆有线，波特率 115200，复位键 GPIO#7，WPS 键 GPIO#3
breed-ar9132-wr1043ndv1.bin (不再更新)TP-LINK WR1043ND v1 专用，波特率 115200，复位键 GPIO#7，WPS 键 GPIO#3
breed-ar9331.bin (不再更新)AR9331 通用，波特率 115200，复位键 GPIO#11
breed-ar9331-mr12u.bin (不再更新)TP-LINK MR12U 专用，波特率 115200，复位键 GPIO#11
breed-ar9331-pisen.bin (不再更新)品胜云路由 (云座易充 WMM003N/无线音乐路由 WPR001N) 专用，波特率 115200，复位键 GPIO#12
breed-ar9331-wr710n.bin (不再更新)TP-LINK WR710N/WR720N v3 专用，波特率 115200，复位键 GPIO#11
breed-ar9331-hiwifi-hc6361.bin (不再更新)极路由 极壹 (HC6361) 专用，仅支持 TP 类固件，波特率 115200，复位键 GPIO#11
breed-ar9341.bin (不再更新)AR9341 通用，波特率 115200，复位键 GPIO#17
breed-ar9341-wnr2000v4.bin (不再更新)Netgear WNR2000 v4 专用，波特率 115200，复位键 GPIO#4
breed-ar9341-pisen-wmp002n.bin (不再更新)品胜云追剧 WMP002N 专用，波特率 115200，复位键 GPIO#17
breed-ar9341-wr800n.bin (不再更新)TP-LINK WR800N 专用，波特率 115200，复位键 GPIO#18
breed-ar9342-wr1041nv2.bin (不再更新)TP-LINK WR1042N v2 专用，波特率 115200，复位键 GPIO#14
breed-ar9342-huawei-ws322.bin (不再更新)华为 WS322 专用，波特率 115200，复位键 GPIO#0，WPS 键 GPIO#16
breed-ar9344.bin (不再更新)AR9344 百兆版，通用，波特率 115200，复位键 GPIO#16
breed-ar9344-ar8327n.bin (不再更新)AR9344 + AR8327N 千兆版，通用，波特率 115200，复位键 GPIO#16
breed-ar9344-wdr3320v2.bin (不再更新)TP-LINK WDR3320  v2 专用，波特率 115200，复位键 GPIO#16
breed-ar9344-wr941nv6.bin (不再更新)TP-LINK WR941N v6 专用，波特率 115200，复位键 GPIO#12
breed-ar9344-mw4530r.bin (不再更新)水星 MW4530R 专用，波特率 115200，复位键 GPIO#17，QSS 键 GPIO#16
breed-ar9344-wndr4300-spi.bin (不再更新)Netgear WNDR4300/WNDR3700 v4 专用，SPI 启动，波特率 115200，复位键 GPIO#21，QSS 键 GPIO#12
breed-ar9344-wndr4300-spi-recovery.bin (不再更新)Netgear WNDR4300/WNDR3700 v4 专用，SPI 启动，仅用于恢复目的，波特率 115200，复位键 GPIO#21，QSS 键 GPIO#12
breed-ar9344-belair20e11.bin (不再更新)BelAir20E-11 专用，波特率 115200，复位键 GPIO#17，WPS 键 GPIO#12
breed-ar9344-sgr-w500-n85b-v2.bin国人通信 GRENTECH SGR-W500-N85b v2 专用，波特率 115200，支持 RTL8211E，复位键 GPIO#3
breed-qca953x.binQCA9531/QCA9533，通用，波特率 115200，复位键 GPIO#12
breed-qca953x-letv-lba-047-ch.bin乐视路由专用，波特率 115200，复位键 GPIO#17
breed-qca9558-wr941nv7.binTP-LINK WR941N v7 专用，波特率 115200，复位键 GPIO#17
breed-qca9558-ar8236.binQCA9558 + AR8236 百兆版，通用，波特率 115200，复位键 GPIO#16
breed-qca9558-ar8327n.binQCA9558 + AR8327N 千兆版，通用，波特率 115200，复位键 GPIO#16
breed-qca9558-wr2041nv2.binTP-LINK WR2041N v2 专用，波特率 115200，复位键 GPIO#17
breed-qca9558-wr1043ndv2.binTP-LINK WR1043ND v2 专用，波特率 115200，复位键 GPIO#16
breed-qca9558-dw33d.bin大麦 DW33D 专用，波特率 115200，复位键 GPIO#17
breed-qca956x-uart_rx18_tx20-reset1.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#18，TX GPIO#20，复位键 GPIO#1
breed-qca956x-uart_rx18_tx20-reset2.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#18，TX GPIO#20，复位键 GPIO#2
breed-qca956x-uart_rx18_tx22-reset1.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#18，TX GPIO#22，复位键 GPIO#1
breed-qca956x-uart_rx18_tx22-reset2.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#18，TX GPIO#22，复位键 GPIO#2
breed-qca956x-uart_rx19_tx20-reset1.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#19，TX GPIO#20，复位键 GPIO#1
breed-qca956x-uart_rx19_tx20-reset2.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#19，TX GPIO#20，复位键 GPIO#2
breed-qca956x-uart_rx19_tx20-reset1.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#19，TX GPIO#22，复位键 GPIO#1
breed-qca956x-uart_rx19_tx22-reset2.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#19，TX GPIO#22，复位键 GPIO#2
breed-qca956x-uart_rx20_tx22-reset1.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#20，TX GPIO#22，复位键 GPIO#1
breed-qca956x-uart_rx20_tx22-reset2.binQCA956X 通用，百兆/千兆自适应，波特率 115200，UART RX GPIO#20，TX GPIO#22，复位键 GPIO#2
breed-qca956x-reset2.binQCA956X 百兆版，通用，波特率 115200，复位键 GPIO#2
breed-qca9561-wdr6500v2.bin (不再更新)TP-LINK WDR6500 v2 专用，波特率 115200，复位键 GPIO#1
breed-qca9563-wndr4500v3.binNetgear WNDR4500 v3 专用，波特率 115200，复位键 GPIO#2，WPS 键 GPIO#1
breed-qca9563-phicomm-k2t.bin斐讯 K2T 专用，波特率 115200，复位键 GPIO#2
breed-qca9563-rosinson-wr818.binROSINSON WR818 专用，波特率 115200，复位键 GPIO#2
breed-qca9563-jhr-848q.binJHR-848Q 专用，波特率 115200，复位键 GPIO#2
breed-qca9563-dir-859-a.binD-Link DIR-859 A1/A2 专用，波特率 115200，复位键 GPIO#2
breed-tp9343.binTP9343，通用，波特率 115200，复位键 GPIO#1，WPS 键 GPIO#1


注：专用版能够点亮所有LED

以下是可以支持自定义复位键 GPIO 的特别版

文件名说明
breed-ar7161-blank.bin (不再更新)AR7161 专用，支持 AR8035 IP1001 MV88E1116 BCM5481 千兆 PHY
breed-ar913x-blank.bin (不再更新)AR913X 专用，仅支持 88E6060 百兆交换机
breed-ar724x-blank.bin (不再更新)AR724X 专用，支持内置百兆交换机和 AR8021 千兆 PHY
breed-ar9331-blank.bin (不再更新)AR9331 专用，仅支持内置百兆交换机
breed-ar934x-blank.bin (不再更新)AR934X 专用，支持内置百兆交换机和  AR8327(N) 千兆交换机、AR8035 RTL8211E 千兆 PHY、RTL8201 百兆 PHY
breed-mt7620-blank.binMT7620 专用，仅支持内置百兆交换机
breed-mt76x8-blank.binMT7628/MT7688 专用，仅支持内置百兆交换机
breed-rt305x-nor-blank.bin (不再更新)RT305X 专用，从 NOR 闪存启动，仅支持内置百兆交换机
breed-rt305x-spi-blank.bin (不再更新)RT305X 专用，从 SPI 闪存启动，仅支持内置百兆交换机
breed-rt5350-blank.bin (不再更新)RT5350 专用，仅支持内置百兆交换机


不再维护的 CPU 才会有此 Blank 版，正常维护的其它的 CPU 依然出专用版和固定复位键的版本

[刷入方式]
跟 U-Boot 相同的刷入方法：

  • 从 PandoraBox U-Boot 中刷入

  • 在固件中使用 mtd 命令刷入

  • 在 U-Boot TTL 中刷入

  • 用编程器刷入


[下载]

360 路由 C301 不能刷，否则变砖后果自负！

请勿在极1原厂固件里刷breed，否则必砖无疑。此hc6361的breed只是用给极1刷TP类型的固件的。

注意：TP-LINK TL-WR710N TL-WR720N v3 只能刷 breed-ar9331-wr710n.bin 专用版。刷成其他的变砖后果自负！

注意：新老版极壹S CPU不同，不能互刷，刷机前请仔细确认。刷成其他的变砖后果自负！

AR/QCA 芯片从 U-Boot 更新到 Breed 后请一定记得检查 MAC 地址是否有效，如果全部是FF，请自行修改！！

楼主搭建的下载服务器链接：
http://breed.hackpascal.net/

鉴于百度网盘实在是太恶心，因此暂时不通过网盘共享了
