最近更新：
机柜效果图：
机柜经过升级已经可以放下成品服务器了，效果如图：
机柜配置图：
网络拓普图：
机柜内设备详细介绍：
Dell PowerEdge R730
配置了1颗Intel Xeon E5-2630 v4，4*8G REG ECC 2133MHz内存，NVIDIA Quadro T400 2GB显卡，DELL HBA330 Mini HBA卡。X520 10Gx2+I350 1Gx2网卡。
R730的扩展性逆天，在配置了2颗CPU的情况下最多可插入7张PCIE扩展卡（HBA卡和网卡有专门的插槽与主板连接，不占用PCIE插槽数量），双槽全高全长的显卡也不在话下。
R730我主要用来运行一些服务，家庭相册，NVR，深度学习和人脸识别等服务。
DELL PowerEdge R530
配置了1颗Intel Xeon E5-2630L v3，4*8G REG ECC 2133MHz内存，DELL HBA330 Mini HBA卡，X520 10Gx2网卡，Intel DC P3700 SSD，机械硬盘若干。
R530的扩展性相比R730来说就要差多了，在配置了1颗CPU的情况下一共可以支持4张PCIE卡，用于TrueNAS系统来说正好，1张x520万兆网卡，1张HBA330的HBA卡，1张P3700用于SLOG，1张NVME用于L2ARC。
R530只运行TrueNAS系统，作为存储重要文件使用，性能和稳定性都很不错。
自组3U16盘位UnRAID服务器
主板为超微X11SCA-F，CPU为家里闲置的i3-9100T，内存2xDDR4-8G-2600。电源为2U益衡600w金牌服务器电源，Intel DC P3700 800G用作Cache，机械硬盘若干。X520的10G网卡。
机箱为拓普龙S356-16，3U高度，16个3.5英寸盘位，机箱内部有3个120mm风扇，支持PWM调速。目前风扇转速基本上为600RPM左右，很静音。机箱质量很好，与品牌机有的一拼。
具体这台自组服务器的介绍可以参考我的另一篇文章：
DELL PowerEdge R230
配置为Intel Xeon E3-1235L v5的CPU1颗，DDR4 2400 纯ECC内存8G*2，X520万兆网卡，SM961 NVME SSD
由于这台1U的设备只作软路由用，因此配置简单省电为主，前面的4个热插拔3.5寸硬盘位暂时用不到。关于R230的具体介绍可以移步我的另外一篇文章：
carrot8848：如何选择机架式10G万兆软路由？入手Dell PowerEdge R230
UPS：华为UPS2000-G-1KRTS
华为的UPS2000-G-1KRTS，机架式，输出容量1kVA。同时这是一台在线式的UPS，也就是说它不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，经过AC/DC、DC/AC两次变换后再供给负载，可以提供高质量的正弦波交流电输出给设备。当然缺点就是电源经过两次的转换会有损耗。
具体这台UPS的折腾内容可以参考我下面的两篇文章：
carrot8848：改造机架式UPS风扇，根据温度控制风扇启停，支持PWM调速carrot8848：如何用一台UPS控制多台主机的断电自动关机？NetworkUPSTools（NUT）的安装与配置

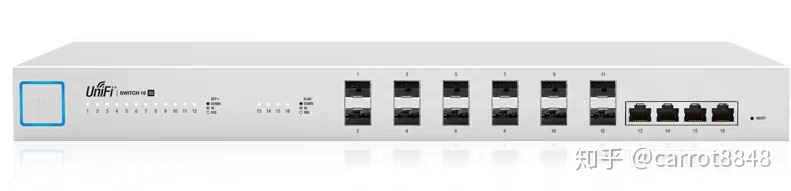

万兆交换机UBNT Switch US-16-XG
UBNT Switch US-16-XG，带12光口+4电口。主力设备之间的连接全部采用了万兆网络。在摆脱了千兆网络100MB/s的传输小水管以后，万兆网络下1GB/s的传输速度各种酣畅淋漓~~~当用过以后就再也回不去了。
这台交换机无论颜值，性能，价格还是稳定性，对于我来说都是上上之选。唯一比较头痛的就是风扇噪音比较大，不过也有解决办法，具体参考我的另一篇文章：
carrot8848：改造交换机风扇，让机柜内第二大噪音污染源安静下来
对万兆光纤网络搭建比较感兴趣的同鞋可以参考下面万兆网络方面的文章：
24口千兆交换机UBNT UniFi Switch US-24
UBNT UniFi Switch US-24 24口千兆交换机，主要是提供给不需要万兆网络的设备连接用。
